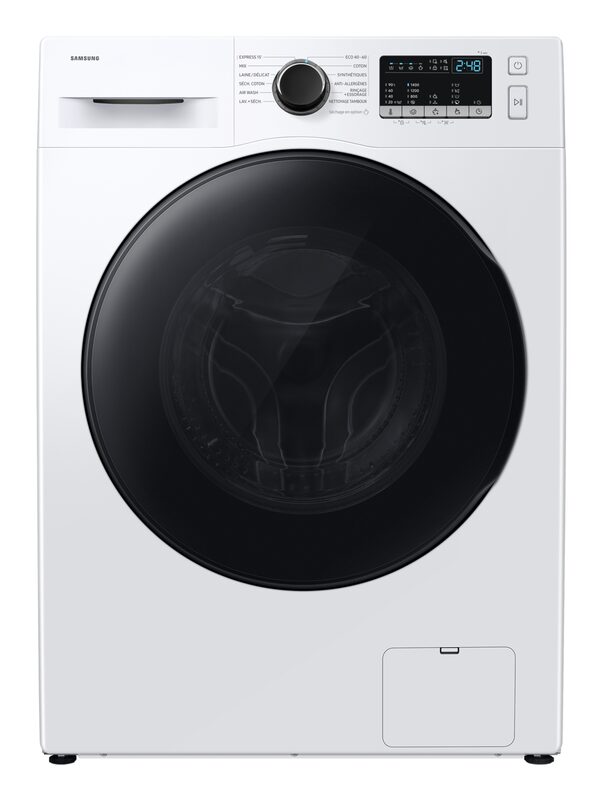

Mode d'emploi Samsung Lave-linge séchant (Combo) AI Ecobubble 8kg + 6kg

Consignes de sécurité Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire afin de profiter pleinement de tous les avantages et fonctionnalités qu'offre votre lave-linge.

Ce que vous devez savoir concernant les consignes de sécurité Veuillez lire attentivement ce manuel afin d'utiliser votre nouvel appareil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités. Conservez ce manuel dans un endroit sûr situé à proximité de l'appareil afin de pouvoir vous y reporter ultérieurement. N'utilisez pas cet appareil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel. Les avertissements et consignes de sécurité importantes figurant dans le présent manuel ne couvrent pas toutes les situations et conditions possibles. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien et de l'utilisation de votre lave-linge. Les consignes d'utilisation suivantes couvrant plusieurs modèles, il se peut que les caractéristiques de votre lave-linge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certains symboles d'avertissement peuvent ne pas s'appliquer à votre machine. Pour toute question ou doute, contactez votre centre de réparation le plus proche ou connectez-vous sur www.samsung.com.

Symboles de sécurité importants Signification des icônes et symboles utilisés dans le présent manuel d'utilisation : AVERTISSEMENT Risques ou pratiques inadaptées susceptibles de causer des blessures corporelles graves, voire mortelles, et/ou des dommages matériels. ATTENTION Risques ou pratiques inadaptées susceptibles de causer des blessures corporelles et/ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessures ou de dommages matériels. Lisez les instructions Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure pour vous et autrui. Veuillez les respecter scrupuleusement. Lisez attentivement le présent manuel et conservez-le en lieu sûr afin de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d'utiliser l'appareil. Comme avec tout équipement électrique ou comportant des pièces mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'utilisez.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 4

Consignes de sécurité importantes

AVERTISSEMENT Afin de réduire les risques d'incendie, d'électrocution ou de blessures corporelles lors de l'utilisation de votre appareil, suivez les précautions de base, notamment les suivantes : 1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) ayant une expérience et des connaissances insuffisantes ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité. 2. Pour une utilisation en Europe: cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant une expérience et des connaissances insuffisantes ou dont les capacités physiques, sensorielles ou mentales sont réduites, à condition que celles-ci soient sous la surveillance ou aient reçu les instructions pour une utilisation appropriée et en toute sécurité de l'appareil et qu'elles soient conscientes des dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. 3. Les enfants doivent rester sous la surveillance d'un adulte pour s'assurer qu'ils ne jouent pas avec l'appareil. 4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur ou une personne disposant des qualifications équivalentes afin d'éviter tout danger. Français

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 5

Consignes de sécurité 5. Les ensembles de tuyaux neufs fournis avec l'appareil doivent être utilisés et les ensembles de tuyaux usagés ne doivent pas être réutilisés. 6. Pour les appareils comportant des orifices de ventilation à la base, veillez à ce que ceux-ci ne soient pas obstrués par de la moquette. 7. Pour une utilisation en Europe: les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil s'ils ne sont pas sous surveillance en continu. 8. ATTENTION: afin d'éviter tout risque dû à une réinitialisation par inadvertance du dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé et désactivé par le fournisseur d'énergie. 9. Le sèche-linge à tambour ne doit pas être utilisé si des produits chimiques industriels ont été utilisés pour le nettoyage. 10. Le piège à peluches doit être nettoyé fréquemment, le cas échéant. 11. Vous ne devez pas laisser s'accumuler de peluches autour du sèche-linge à tambour. (Ne s'applique pas aux appareils prévus avec une évacuation vers l'extérieur du bâtiment) 12. Une ventilation appropriée doit être présente pour éviter le retour des gaz dans la pièce pour les appareils brûlant d'autres combustibles, y compris ceux faisant appel à des flammes ouvertes. 13. Ne faites pas sécher d'articles non lavés dans le sèche-linge à tambour.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 6

14. Le linge ayant été sali avec des produits tels que de l'huile de cuisine, de l'acétone, de l'alcool, de l'essence, du kérosène, des détergents ménagers et détachants, de la térébenthine, des cires et des décapants doit être lavé à l'eau chaude avec une quantité supplémentaire de lessive avant de pouvoir le faire sécher dans le sèche-linge à tambour. 15. Des éléments tels que le caoutchouc mousse (mousse de latex), les bonnets de douche, les tissus imperméables, les articles et vêtements comportant du caoutchouc ou les oreillers à base de caoutchouc mousse ne doivent pas être séchés dans le sèche-linge à tambour. 16. Les adoucissants, ou les produits similaires, doivent être utilisés de la manière indiquée dans leurs instructions. 17. Pendant la dernière partie d'un cycle du sèche-linge à tambour, aucune chaleur n'est émise (cycle de refroidissement) afin de garantir que le linge sera laissé en fin de cycle à une température qui ne l'endommage pas. 18. Retirez tous les objets des poches tels que les briquets et les allumettes. 19. AVERTISSEMENT: N'arrêtez jamais un sèche-linge à tambour avant la fin du cycle de séchage, sauf si vous sortez et étendez immédiatement le linge afin que la chaleur se dissipe. 20. L'air d'échappement ne doit pas être évacué dans un conduit qui est utilisé pour l'évacuation de fumées provenant d'appareils brûlant du gaz ou d'autres combustibles.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 7

Consignes de sécurité 21. L'appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte possédant une charnière du côté opposé à celui du sèche-linge à tambour, d'une telle manière que l'ouverture totale du hublot du sèche-linge à tambour soit restreinte. 22. AVERTISSEMENT: l'appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d'énergie. 23. Cet appareil est destiné à une utilisation domestique uniquement et ne peut pas être utilisé : – dans des salles de restauration du personnel au sein de magasins, bureaux et autres environnements de travail ; – dans des fermes ; – par les clients d'hôtels, de motels et autres environnements de type résidentiel ; – dans des environnements de type chambres d'hôtes ; – dans des espaces destinés à un usage communal dans des immeubles d'appartements ou dans des laveries. Avertissements importants concernant l'installation AVERTISSEMENT L'installation de cet appareil doit être effectuée par un technicien qualifié ou une entreprise de service agréée. • Le non-respect de cette consigne peut entraîner une électrocution, un incendie, une explosion, des problèmes avec l'appareil ou des blessures. Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever. Branchez fermement le cordon d'alimentation à une prise électrique murale qui est conforme aux spécifications électriques locales. Utilisez la prise uniquement pour cet appareil et n'utilisez pas de rallonge. • Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner une électrocution ou un incendie.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 8

• Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécifications de l'appareil. Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. Éliminez régulièrement toute eau, poussière ou corps étranger au niveau des broches de la fiche d'alimentation et des points de contact à l'aide d'un chiffon sec. • Débranchez la fiche d'alimentation et nettoyez-la à l'aide d'un chiffon sec. • Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. Branchez la fiche d'alimentation dans la prise murale de sorte que le cordon touche le sol. • Si vous branchez la fiche d'alimentation dans l'autre sens, les fils électriques à l'intérieur du câble risquent d'être endommagés, entraînant un risque d'électrocution ou d'incendie. Conservez tous les matériaux d'emballage hors de la portée des enfants car ils pourraient être dangereux. • Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier. Si la fiche d'alimentation, le cordon d'alimentation ou l'appareil est endommagé(e), contactez le centre de réparation le plus proche. Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique. • Cela pourrait entraîner une électrocution, un incendie, une explosion ou des problèmes avec l'appareil. • Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement mise à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur. N'installez jamais cet appareil près d'un radiateur ou de matériaux inflammables. N'installez pas cet appareil dans un endroit humide, huileux ou poussiéreux, dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie). N'installez pas cet appareil dans une pièce exposée à de basses températures. • Le gel risquerait de faire éclater les tuyaux. N'installez pas l'appareil da

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 9

Consignes de sécurité L'appareil doit être positionné de telle manière que la fiche d'alimentation, les robinets d'arrivée d'eau et les tuyaux d'évacuation restent accessibles en permanence. En cas de réparation de l'appareil par un prestataire de services non agréé, par l'utilisateur lui-même ou par toute autre personne non professionnelle, Samsung ne saura être tenue pour responsable des dommages subis par l'appareil, de toute blessure ou tout autre problème avec l'appareil découlant d'une tentative de réparation de l'appareil qui ne serait pas strictement conforme aux présentes instructions de réparation et de maintenance. Tout dommage subi par l'appareil en raison d'une tentative de réparation de l'appareil par une autre personne qu'un prestataire de services agréé Samsung ne sera pas couvert par la garantie.

Mises en garde concernant l'installation ATTENTION Cet appareil doit être positionné de façon à permettre l'accès à la fiche d'alimentation. • Le non-respect de cette consigne risque d'entraîner une électrocution ou un incendie en cas de fuite de courant. Installez l'appareil sur un sol plan et solide, capable de supporter son poids. • Le non-respect de cette consigne peut entraîner des vibrations, des mouvements, des bruits anormaux ou des problèmes avec l'appareil.

Avertissements importants concernant l'utilisation AVERTISSEMENT En cas d'inondation, coupez immédiatement l'alimentation en eau et l'alimentation électrique et contactez votre centre de réparation le plus proche. • Ne touchez pas la fiche d'alimentation avec les mains mouillées. • Vous risqueriez de vous électrocuter. Si l'appareil émet des bruits anormaux ou dégage une odeur de brûlé ou de la fumée, débranchez immédiatement le cordon d'alimentation et contactez votre centre de réparation le plus proche. • Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. En cas de fuite de gaz (propane, GPL, etc.), aérez immédiatement sans toucher à la fiche d'alimentation. Ne touchez pas l'appareil ou le cordon d'alimentation. • N'utilisez pas de ventilateur. • Une étincelle peut entraîner une explosion ou un incendie. Avant de mettre l'appareil au rebut, retirez le levier du hublot du lave-linge. • Si un enfant venait à être piégé à l'intérieur de l'appareil, il risquerait de s'asphyxier. Assurez-vous de retirer l'emballage (mousse, polystyrène) fixé au bas du lave-linge avant d'utiliser celui-ci. Ne lavez jamais de linge ayant été en contact avec de l'essence, du kérosène, du benzène, des diluants de peinture, de l'alcool, ou toute autre substance inflammable ou explosive. • Cela pourrait entraîner une électrocution, un incendie ou une explosion.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 10

Ne forcez pas l'ouverture du hublot pendant le fonctionnement de l'appareil (lavage à haute température/ séchage/ essorage). • L'eau qui s'échapperait du lave-linge risquerait de provoquer des brûlures ou de rendre le sol glissant. Cela pourrait entraîner des blessures. • L'ouverture forcée du hublot peut entraîner des dommages sur l'appareil ou des blessures. Ne touchez pas la fiche d'alimentation avec les mains mouillées. • Cela pourrait entraîner une électrocution. Si l'appareil est en cours d'utilisation, ne le mettez pas hors tension en débranchant son cordon d'alimentation. • Le fait de rebrancher le cordon d'alimentation sur la prise murale peut provoquer une étincelle et entraîner une électrocution ou un incendie. Ne laissez pas les enfants monter dans ou sur l'appareil. • Cela pourrait entraîner une électrocution, des brûlures ou des blessures. Ne mettez pas votre main sous le lave-linge. • Vous risqueriez de vous blesser la main sur les pièces rotatives ou tranchantes (en métal ou en plastique, etc.). Ne débranchez pas l'appareil en tirant le cordon d'alimentation. Tenez toujours fermement la fiche d'alimentation et tirez- la tout droit pour la retirer de la prise. • Un cordon d'alimentation endommagé risque de provoquer un court-circuit, un incendie et/ou une électrocution. Ne tentez pas de réparer, de démonter ou de modifier l'appareil vous-même. • N'utilisez pas de fusible (cuivre, fil d'acier, etc.) autre que le fusible standard. • Lorsque l'appareil doit être réparé ou réinstallé, contactez votre centre de réparation le plus proche. • Le non-respect de cette consigne peut entraîner une électrocution, un incendie, des problèmes avec l'appareil ou des blessures. Si le tuyau d'arrivée d'eau se détache du robinet d'eau et inonde l'appareil, débranchez le cordon d'alimentation. • Le non-respect de cette consigne peut entraîner une électrocution ou un incendie. Débranchez le cordon d'alimentation lorsque l'appareil n'est pas utilisé pendant des périodes pro

Mises en garde concernant l'utilisation ATTENTION Lorsque le lave-linge est contaminé par des corps étrangers (par ex. détergent, salissures, résidus alimentaires, etc.), débranchez le cordon d'alimentation et nettoyez le lave-linge à l'aide d'un chiffon doux humide. • À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 11

Consignes de sécurité La vitre du hublot peut se casser en cas d'impact fort. Utilisez le lave-linge avec précaution. • Si la vitre du hublot est cassée, il existe un risque de blessure. Ouvrez lentement le robinet d'eau après une longue période d'inutilisation, un problème d'arrivée d'eau ou le raccordement du tuyau d'arrivée d'eau. • La pression d'air dans le tuyau d'arrivée d'eau ou dans la canalisation d'eau peut entraîner des dommages à certaines pièces de l'appareil ou une fuite d'eau. En cas d'erreur de vidange durant un cycle, vérifiez s'il y a un problème de vidange. • En cas d'inondation due à un problème de vidange, il existe un risque d'électrocution ou d'incendie. Introduisez complètement le linge dans le lave-linge afin qu'il ne reste pas coincé dans le hublot. • Si du linge reste coincé dans le hublot, cela risque d'endommager le linge ou le lave-linge ou de provoquer une fuite d'eau. Coupez l'arrivée d'eau lorsque le lave-linge n'est pas en cours d'utilisation. • Assurez-vous que les vis sur le raccord du tuyau d'arrivée d'eau sont correctement serrées. Veillez à ce que le joint en caoutchouc et la vitre du hublot ne soient pas contaminés par des corps étrangers (par ex. résidus, fils, cheveux, etc.). • Si des substances étrangères sont prises dans le hublot ou si ce dernier ne se ferme pas correctement, une fuite d'eau peut survenir. Ouvrez le robinet d'eau et vérifiez que le raccord du tuyau d'arrivée d'eau est fermement serré et qu'il n'y a aucune fuite d'eau avant d'utiliser l'appareil. • Si les vis sur le raccord du tuyau d'arrivée d'eau sont desserrées, une fuite d'eau peut survenir. L'appareil que vous avez acheté est prévu pour une utilisation domestique uniquement. L'utilisation à des fins professionnelles est considérée comme une utilisation inappropriée de l'appareil. Dans ce cas, l'appareil ne sera pas couvert par la garantie standard prévue par Samsung et Samsung ne saura en aucun cas être tenue pour responsable en cas de dysfonctionneme

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 12

Ne lancez pas de cycle de lavage, d'essorage ou de séchage pour des sièges, tapis ou vêtements imperméables (*), sauf si votre appareil possède un cycle spécial pour ce genre d'articles. (*): linge de lit en laine, vêtements de pluie, vestes de pêche, pantalons de ski, sacs de couchage, protections de lange, vêtements de sudation, bâches pour vélos, motos et voitures, etc. • Ne lavez pas de tapis épais ou durs même s'ils portent le symbole de lave-linge sur leur étiquette d'entretien. Les vibrations anormales ainsi provoquées risquent d'entraîner des blessures ou des dommages sur le lavelinge, les murs, le sol ou le linge. • Ne lavez pas de carpettes ni de paillassons avec un envers en caoutchouc. Les dos en caoutchouc sont susceptibles de se détacher et d'adhérer à l'intérieur du tambour, ce qui pourrait entraîner un dysfonctionnement tel qu'une erreur de vidange. Ne faites jamais fonctionner le lave-linge sans le tiroir à lessive. • Ceci pourrait entraîner une électrocution ou des blessures en cas de fuite d'eau. Ne touchez pas l'intérieur du tambour durant ou juste après un cycle de séchage car il est encore chaud. • Cela pourrait entraîner des brûlures. La vitre du hublot devient chaude pendant le lavage et le séchage. Par conséquent, ne touchez pas la vitre du hublot. De même, ne laissez pas les enfants jouer autour du lave-linge ou toucher la vitre du hublot. • Cela pourrait entraîner des brûlures. N'insérez pas votre main dans le tiroir à lessive. • Ceci pourrait entraîner des blessures si votre main reste bloquée par le système d'arrivée de lessive. Lorsque vous utilisez de la lessive en poudre, retirez le compartiment à lessive liquide (modèles applicables uniquement). • En cas de non-respect de cette consigne, une fuite d'eau peut survenir à l'avant du tiroir à lessive. Ne placez pas d'objets (par ex. chaussures, résidus alimentaires, animaux) autres que du linge dans le lave-linge. • Ceci pourrait endommager le lave-linge et provoquer des vibrations anorm

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 13

Consignes de sécurité N'utilisez pas d'eau provenant d'appareils de refroidissement/de réchauffement d'eau. • Ceci pourrait entraîner des problèmes avec le lave-linge. N'utilisez pas de savon naturel pour lavage à la main dans le lave-linge. • Si le savon se solidifie et s'accumule à l'intérieur du lave-linge, il risque d'entraîner des problèmes avec l'appareil, une décoloration, de la rouille, ou de mauvaises odeurs. Placez les chaussettes et les soutiens-gorge dans un filet de lavage et lavez-les avec le reste du linge. Ne lavez pas d'articles de grande taille tels que du linge de lit dans un filet de lavage. • En cas de non-respect de cette consigne, des vibrations anormales peuvent se produire et provoquer des blessures. N'utilisez pas de produit de lavage solidifié. • S'il s'accumule dans le lave-linge, une fuite d'eau peut en résulter. Assurez-vous que toutes les poches des vêtements à laver sont vides. • Les objets durs et pointus, comme les pièces de monnaie, les épingles de sûreté, les clous, les vis ou les pierres, peuvent occasionner d'importants dégâts à l'appareil. Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d'autres accessoires métalliques lourds. Triez le linge par couleur en fonction de la solidité de la couleur et sélectionnez le cycle, la température d'eau et les fonctions supplémentaires recommandés. • En cas de non-respect de cette consigne, cela pourrait entraîner une décoloration ou une détérioration des tissus. Veillez à ce que les doigts des enfants ne soient pas pris dans le hublot lorsque vous le fermez. • Le non-respect de cette consigne peut entraîner des blessures. Pour éviter la formation de mauvaises odeurs ou de moisissures, laissez le hublot ouvert après un cycle de lavage afin de laisser le tambour sécher. Pour éviter l'accumulation de calcaire, laissez le tiroir à lessive ouvert après un cycle de lavage et séchez l'intérieur.

Avertissements importants concernant le nettoyage AVERTISSEMENT Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus. N'utilisez pas de produit de nettoyage fortement acide. N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil. • Cela pourrait entraîner une décoloration, une déformation, des dommages, une électrocution ou un incendie. Avant d'effectuer une opération de nettoyage ou de maintenance, débranchez le cordon d'alimentation de la prise murale. • Le non-respect de cette consigne peut entraîner une électrocution ou un incendie.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 14

Instructions concernant les déchets DEEE Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable aux pays disposant de systèmes de collecte séparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements en matière d'environnement et sur les obligations réglementaires de Samsung, par ex. la directive REACH, consultez notre page relative au développement durable, accessible via www.samsung.com.

Cet appareil et ses accessoires OU OU se recyclent Points de collecte sur www.quefairedemesdechets.fr !

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 15

Installation Respectez attentivement ces instructions pour garantir une installation correcte du lave-linge et éviter tout accident lorsque vous faites la lessive.

Ce qui est fourni Assurez-vous que toutes les pièces sont incluses dans l'emballage de l'appareil. Si vous rencontrez un problème avec votre lave-linge ou les pièces, contactez un centre de service clientèle local de Samsung ou le magasin vous ayant vendu l'appareil. 01 02 09

07 Tuyau de vidange d'urgence

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 16

Tuyau d'arrivée d'eau froide

Tuyau d'arrivée d'eau chaude

Compartiment à lessive liquide

REMARQUE • Clé: pour retirer les boulons de transport et mettre le lave-linge de niveau. • Cache-boulons: pour recouvrir les orifices après avoir retiré les boulons de transport. Le nombre de cacheboulons fournis dépend du modèle. • Guide de tuyau: pour suspendre le tuyau de vidange dans le tuyau d'évacuation ou le lavabo. • Tuyau d'arrivée d'eau froide/chaude: pour permettre l'arrivée d'eau dans le lave-linge. (Le tuyau d'arrivée d'eau chaude n'est destiné qu'aux modèles applicables.) • Compartiment à lessive liquide: insérez-le dans le bac à lessive pour pouvoir utiliser de la lessive liquide. (modèles applicables uniquement) • Vanne de vérification: fourni uniquement sur certains modèles.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 17

Installation Conditions d'installation Alimentation électrique et mise à la terre

• Utilisez un circuit de dérivation individuel spécifique au lave-linge.

Pour ce lave-linge, la pression d'eau doit être comprise entre 50 et 1000 kPa. Une pression d'eau inférieure à 50 kPa peut empêcher la bonne fermeture de la vanne d'arrivée d'eau, allonger le temps de remplissage du tambour et provoquer l'arrêt du lave-linge. Les robinets d'arrivée d'eau doivent se trouver à moins de 120 cm de l'arrière de votre lave-linge afin que les tuyaux d'arrivée d'eau fournis puissent atteindre l'appareil.

Pour garantir une mise à la terre appropriée, votre lave- linge est équipé d'un cordon d'alimentation doté d'une fiche de mise à la terre à trois broches destinée à être branchée sur une prise murale correctement installée et reliée à la terre. En cas de doute, demandez à un électricien qualifié ou à un réparateur de vérifier si l'appareil est correctement mis à la terre. Ne modifiez pas la fiche fournie. Si elle ne correspond pas à la prise secteur, faites installer une prise correctement reliée à la terre par un électricien qualifié. AVERTISSEMENT • N'UTILISEZ PAS de rallonge avec cet appareil. • Utilisez uniquement le cordon d'alimentation fourni avec le lave-linge. • NE RELIEZ PAS le conducteur de terre à une canalisation de plomberie en plastique, une conduite de gaz ou une conduite d'eau chaude. • Un branchement incorrect des conducteurs de terre peut créer un risque d'électrocution.

Pour réduire le risque de fuite : • Faites en sorte que les robinets d'arrivée d'eau soient facilement accessibles. • Fermez les robinets lorsque vous n'utilisez pas le lave-linge. • Vérifiez régulièrement l'absence de fuites au niveau des raccords des tuyaux d'arrivée d'eau. ATTENTION Avant d'utiliser votre lave-linge pour la première fois, vérifiez l'absence de fuites au niveau des raccords avec la vanne d'arrivée d'eau et les robinets.

Vidange Samsung conseille d'utiliser un conduit vertical de 60 à 90 cm. Le tuyau de vidange doit être introduit dans le collier de serrage puis dans le conduit vertical et ce dernier doit entièrement recouvrir le tuyau de vidange.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 18

Installation dans une niche ou un placard

Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol solide. Si le sol est en bois, il est possible que vous deviez le renforcer afin de réduire les vibrations et/ou les problèmes de déséquilibre. La présence de moquette ou de surfaces molles peut entraîner des vibrations, ainsi qu'un léger déplacement de votre lave-linge durant l'essorage.

Dégagement minimal pour une stabilité optimale :

ATTENTION N'installez JAMAIS votre lave-linge sur une plateforme ou sur une structure mal étayée.

Température de l'eau N'installez pas votre lave-linge dans une pièce où l'eau pourrait geler, car il reste toujours un peu d'eau dans les vannes d'arrivée d'eau, les pompes et/ou les tuyaux. Les courroies, la pompe et d'autres composants du lave-linge pourraient être endommagés si de l'eau venait à geler dans les raccords.

Lors de l'installation, veiller à vous référer aux dimensions indiquées sur la page de la fiche technique. Si le lave-linge et un sèche-linge sont tous deux installés au même endroit, veillez à laisser un espace libre d'au moins 550 mm à l'avant de la niche ou du placard. Installé seul, votre lave-linge ne nécessite pas d'aération spécifique.

Installation étape par étape REMARQUE Lors du déballage du lave-linge, soulevez l'appareil de la base en mousse. Vérifiez que le support de tambour a été retiré de la partie basse du lave-linge.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 19

Installation ÉTAPE 1 Choix de l'emplacement Exigences relatives à l'emplacement: • • • • •

une surface dure et de niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération ; un emplacement à l'abri de la lumière directe du soleil ; une pièce dont la ventilation et le câblage sont appropriés ; la température ambiante est toujours supérieure au point de congélation (0 °C) ; éloigné de toute source de chaleur.

ÉTAPE 2 Retrait des boulons de transport Retirez l'emballage de l'appareil ainsi que tous les boulons de transport. REMARQUE Le nombre de boulons de transport peut varier selon le modèle. AVERTISSEMENT • Les matériaux d'emballage peuvent être dangereux pour les enfants. Jetez tous les matériaux d'emballage (sacs en plastique, polystyrène, etc.) en toute sécurité et tenez-les hors de portée des enfants. • Pour éviter les blessures, recouvrez les orifices avec des cache-boulons après avoir retiré les boulons de transport. Ne déplacez pas le lave-linge si les boulons de transport ne sont pas en place. Installez les boulons de transport avant de déplacer le lave-linge à un autre endroit. Conservez les boulons de transport en lieu sûr pour une utilisation ultérieure.

de transport en les faisant tourner dans le sens antihoraire. 3. Insérez les cache-boulons (B) sur les orifices.

REMARQUE Vous devez conserver les boulons de transport pour une utilisation ultérieure.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 20

ÉTAPE 3 Ajustement des pieds réglables

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 21

Installation ATTENTION Lors de l'installation de l'appareil, vérifiez que les pieds réglables n'appuient pas sur le cordon d'alimentation.

ATTENTION Vérifiez que tous les pieds réglables reposent sur le sol afin d'éviter que le lave-linge ne bouge ou ne génère du bruit à cause des vibrations. Ensuite, assurez-vous que le lave-linge ne balance pas. Si le lave-linge ne balance pas, serrez les écrous.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 22

ÉTAPE 4 Raccordement du tuyau d'eau Le tuyau d'eau fourni peut varier en fonction du modèle. Veuillez suivre les instructions appropriées pour le tuyau d'eau fourni. Raccordement à un robinet d'eau fileté

fuite autour des zones de raccordement. En cas de fuites d'eau, répétez les étapes ci-dessus.

AVERTISSEMENT Si vous observez une fuite d'eau, arrêtez d'utiliser le lave-linge et débranchez-le de l'alimentation électrique. Ensuite, contactez un centre de réparation Samsung local en cas de fuite au niveau du tuyau d'eau, ou un plombier en cas de fuite au niveau du robinet d'eau. En cas de non-respect de cette consigne, une électrocution peut se produire.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 23

Installation ATTENTION Ne tendez pas le tuyau d'eau en forçant. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long. Raccordement à un robinet d'eau non fileté 1. Retirez l'adaptateur (A) au niveau du tuyau d'eau (B). A

dans le sens de la flèche pour le desserrer de 5 mm (*).

4. Insérez l'adaptateur sur le robinet d'eau, puis serrez les vis tout en soulevant l'adaptateur.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 24

d'eau, raccordez le tuyau d'eau à l'adaptateur. Ensuite, relâchez la partie (D). Le tuyau s'enclenche dans l'adaptateur en émettant un son.

7. Pour terminer le raccordement du tuyau d'eau, reportez-vous aux parties 2 et 3 de la section « Raccordement à un robinet d'eau fileté ». REMARQUE • Après avoir raccordé le tuyau d'eau à l'adaptateur, vérifiez que le branchement a été correctement effectué en tirant le tuyau d'eau vers le bas. • Utilisez un type courant de robinet d’eau. Si le robinet est à angle droit ou s'il est trop gros, retirez la bague d'écartement avant d'insérer le robinet dans l'adaptateur. Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire :

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 25

Installation Vanne de vérification (modèles applicables uniquement) Avant de brancher le tuyau d'eau sur le robinet d'eau, branchez la vanne de vérification fournie sur le robinet d'eau, puis raccordez le tuyau d'eau.

Aqua Hose (modèles applicables uniquement) L'Aqua Hose avertit l'utilisateur en cas de risque de fuite d'eau. Il analyse le débit d'eau et le voyant rouge central (A) s'allume lorsqu'il détecte une fuite.

REMARQUE L'extrémité du tuyau Aqua Stop doit être raccordée au robinet d'eau et non à l'appareil.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 26

ÉTAPE 5 Positionnement du tuyau de vidange Le tuyau de vidange peut être positionné de trois manières différentes: Sur le bord d'un lavabo

Le tuyau de vidange doit être placé à une hauteur située entre 60 et 90 cm (*) au-dessus du sol. Afin que le bout du tuyau de vidange reste coudé, utilisez le guide de tuyau en plastique (A) fourni. Fixez le guide au mur à l'aide d'un crochet afin de garantir une vidange optimale.

Dans un tuyau d'évacuation Le tuyau d'évacuation doit être à une hauteur comprise entre 60 et 90 cm (*). Il est conseillé d'utiliser un tuyau vertical de 65 cm. • Pour vous assurer que le tuyau de vidange reste en place, utilisez le guide de tuyau en plastique fourni (reportez-vous à l'illustration). • Pour éviter de siphonner le flux d'eau pendant l'évacuation, veillez à insérer le flexible d'évacuation à 15 cm de profondeur dans le tuyau d'évacuation. • Pour éviter que le flexible d'évacuation de bouge trop, fixez son guide au mur. Caractéristiques minimales de la conduite d'évacuation : • Diamètre minimum de 5 cm • Capacité de débit d'au moins 60 litres par minute

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 27

Installation Sur un tuyau d'évacuation de lavabo La culotte de conduit d'évacuation doit être située audessus du siphon du lavabo, afin que l'extrémité du tuyau soit au moins à 60 cm au-dessus du sol. (*) : 60 cm ATTENTION Avant de raccorder le tuyau d'évacuation à la culotte de tuyau d'évacuation de lavabo, retirez le couvercle de cette dernière.

ATTENTION Ne placez pas le tuyau de vidange dans des endroits d'eau stagnante ou de flaques d'eau. L'eau risquerait de refluer dans le lave-linge.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 28

ÉTAPE 6 Mise sous tension Branchez le cordon d'alimentation sur une prise murale de tension nominale appropriée, mise à la terre et protégée par un fusible ou un disjoncteur. Ensuite, appuyez sur le bouton Marche/Arrêt pour allumer le lavelinge. REMARQUE Le verrou du hublot (levier) (A) est initialement conçu pour présenter un certain jeu, car cela rend le verrou du hublot plus facile à insérer dans le hublot. A

REMARQUE Si le hublot est verrouillé pendant l'installation, branchez le cordon d'alimentation et mettez l'appareil sous tension. Le hublot se déverrouille.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 29

Avant de démarrer REMARQUE Avant de faire votre lessive pour la première fois, vous devez lancer un cycle complet sans mettre de linge dans le tambour.

Paramètres initiaux Effectuer un calibrage (recommandé) La fonction Calibrage permet au lave-linge de calculer précisément le poids du linge. Assurez-vous que le tambour est vide avant d'exécuter la fonction Calibrage. 1. Éteignez, puis rallumez le lave-linge. 2. Maintenez les boutons Température et Arrêt différé simultanément enfoncés pendant 3 secondes pour passer en mode Calibrage. Le message « Cb » s'affiche. 3. Appuyez sur Départ/Pause pour exécuter le cycle Calibrage. 4. Le tambour tourne pendant environ 3 minutes. (Le sens de rotation du tambour peut varier selon les modèles.) 5. Lorsque le mode de calibrage est terminé, « 0 » apparaît à l'écran et le lave-linge s'éteint automatiquement. 6. Le lave-linge est maintenant prêt à être utilisé.

Instructions de lavage ÉTAPE 1 Trier Triez le linge en fonction de ces critères : • Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnes. • Couleurs : séparez le blanc des couleurs. • Taille : mélangez ensemble des articles de différentes tailles dans le tambour améliore les performances de lavage. • Sensibilité : lavez les articles délicats séparément, en utilisant l’option Repassage facile pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes sur les vêtements. REMARQUE Assurez-vous d'avoir vérifié l'étiquette attenante aux vêtements et triez-les en conséquence avant de lancer le lavage.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 30

ÉTAPE 2 Vider les poches Videz toutes les poches des vêtements à laver • Les objets métalliques tels que les pièces de monnaie, les épingles et les boucles sur les vêtements sont susceptibles d'endommager les autres articles de votre lessive ainsi que le tambour. Retournez les vêtements ayant des boutons et des broderies • Veillez à fermer les fermetures éclair des pantalons et des vestes afin de ne pas endommager le tambour ou les vêtements. Les fermetures éclair doivent être maintenues fermées à l'aide d'un fil. • Les vêtements pourvus de lanières peuvent s'emmêler avec d'autres vêtements. Veillez à attacher ensemble les lanières avant de lancer le cycle de lavage.

ÉTAPE 3 Utiliser un filet à linge • Les soutiens-gorge (lavables à l'eau) doivent être placés dans un filet à linge. Les parties métalliques des soutiens-gorge peuvent en effet sortir du soutien-gorge et déchirer le linge. • Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin. • Ne lavez pas le filet à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d'entraîner des déplacements intempestifs du lave-linge et des blessures.

ÉTAPE 4 Prélavage (si nécessaire) Sélectionnez l'option Prélavage pour le cycle sélectionné si le linge est très sale. Lorsque vous sélectionnez l'option Prélavage, assurez-vous de verser de la lessive en poudre dans le compartiment de lavage principal.

ÉTAPE 5 Évaluer la capacité de charge Ne surchargez pas le lave-linge. Une surcharge peut empêcher le lave-linge de laver correctement. Pour connaître la capacité de charge correspondant au type de linge, reportez-vous en page 41. REMARQUE Lorsque vous lavez des draps ou des housses de couette, il se peut que le temps de lavage soit allongé ou que l'efficacité d'essorage soit moindre. Pour les couettes ou housses de couette, la vitesse maximale recommandée pour le cycle d'essorage est de 800 tr/min et la capacité de charge est de 2,0 kg maximum. ATTENTION • Le linge mal équilibré peut réduire la performance d'essorage. • Ne claquez pas le hublot. Fermez le hublot doucement. Sinon, le hublot risque de ne pas être correctement fermé.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 31

Avant de démarrer ATTENTION Assurez-vous que le linge est entièrement inséré dans le tambour et qu'il n'y a rien de coincé dans le hublot.

ÉTAPE 6 Appliquer un type de lessive correct La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques. REMARQUE • Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous n'êtes pas sûr de la dureté de votre eau, contactez les autorités locales. • N'utilisez pas une lessive qui a tendance à se durcir ou se solidifier. Ce type de lessive peut subsister après le cycle de rinçage et bloquer la sortie de vidange. ATTENTION Lorsque vous lavez des articles en laine en utilisant le cycle LAINE/DÉLICAT, utilisez uniquement de la lessive liquide neutre. Si vous utilisez de la lessive en poudre avec le cycle LAINE/DÉLICAT, celle-ci risque de laisser des traces sur le linge et de le décolorer.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 32

Capsules de lessive Pour obtenir un résultat optimal en utilisant des capsules de lessive, veuillez suivre ces instructions. 1. Placez la capsule au fond du tambour vide, vers l'arrière.

ATTENTION Pour les cycles utilisant de l'eau froide ou les cycles qui se terminent en moins d'une heure, il est recommandé d'utiliser de la lessive liquide. Sinon, la capsule risque de ne pas se dissoudre complètement.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 33

Avant de démarrer Recommandation en matière de lessive Les recommandations sont valables pour les plages de températures indiquées dans le tableau des cycles. 

Lessive liquide uniquement

Lessive en poudre uniquement

Pour linge délicat et en laine

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 34

Instructions relatives au tiroir à lessive Le lave-linge comporte un distributeur à trois compartiments : le compartiment de gauche pour la lessive de lavage principal, le compartiment central pour l'adoucissant et le compartiment de droite pour la lessive de prélavage. 1.

Compartiment de prélavage : lessive de prélavage ou amidon.

Compartiment de lavage principal : lessive de lavage principal, adoucisseur d'eau, agent de trempage, produit blanchissant et/ou détachant.

Compartiment d'adoucissant : additifs, comme de l'adoucissant. Ne dépassez pas le trait de remplissage maximum (A).

ATTENTION • N'ouvrez pas le tiroir à lessive lorsque le lave-linge fonctionne. • N'utilisez pas les types de lessive suivants : - Tablettes ou capsules - Boule ou filet de lavage • Pour éviter d'obstruer le compartiment, diluez les doses de lessive ou d'adoucissant concentré(e) dans un peu d'eau avant de les verser dans le bac. • Lorsque la fonction Arrêt différé est sélectionnée, ne versez pas de lessive directement dans le tambour. En cas de non-respect de ces consignes, votre linge risque d'être décoloré. Utilisez le tiroir à lessive lorsque la fonction Arrêt différé est sélectionnée. • N'utilisez aucun produit de nettoyage pour nettoyer le tambour. Les résidus chimiques dans le tambour détériorent les performances de lavage. • Faites attention à ne pas déverser d'adoucissant sur le plan de travail ou le panneau de commande.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 35

Avant de démarrer Verser la lessive dans le tiroir à lessive 1. Ouvrez le tiroir à lessive.

• Spécifiques aux tissus en laine et fragiles lavables en machine, notamment les tissus extra-fins, les soutiensgorge, la lingerie (soie) et autres tissus lavables uniquement à la main. • Le cycle LAINE/DÉLICAT se caractérise par de légers mouvements de brassage et par un trempage, afin de protéger les fibres contre le rétrécissement et la déformation. • Nous vous recommandons d'utiliser une lessive liquide neutre.

lavage principal en suivant les instructions ou recommandations du fabricant. Pour utiliser de la lessive liquide, reportez-vous en page 38. Ne dépassez pas le trait de remplissage maximum (A) lors de l'ajout de lessive.

d'adoucissant. Ne dépassez pas le trait de remplissage maximum (A). L'adoucissant est ajouté au lavage au cours du rinçage final.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 36

de prélavage dans le compartiment de prélavage en suivant les instructions ou recommandations du fabricant. 5. Fermez le tiroir à lessive.

ATTENTION • Ne versez pas de lessive en poudre dans le guide de lessive liquide. • Diluez votre adoucissant concentré dans un peu d'eau avant de le verser dans le compartiment approprié. • Ne versez pas de lessive de lavage principal dans le compartiment d'adoucissant.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 37

Avant de démarrer Utilisation de lessive liquide (modèles applicables uniquement)

• Si le compartiment à lessive liquide est fourni séparément parmi les accessoires - Insérez le compartiment à lessive liquide dans le compartiment de lavage principal avant de verser la lessive liquide. • Si le compartiment à lessive liquide est installé dans le distributeur manuel - Appuyez sur le compartiment à lessive liquide avant de verser la lessive liquide. REMARQUE • Lorsque vous versez la lessive liquide, ne dépassez pas le trait de remplissage maximum (A) présent dans le compartiment à lessive liquide. • Insérez le guide de lessive liquide uniquement après avoir retiré le tiroir à lessive du lave-linge en appuyant sur la manette d'ouverture (B). • Après le lavage, il se peut qu'il y ait encore un peu de lessive liquide dans le tiroir à lessive. ATTENTION • N'utilisez pas la fonction Prélavage lorsque vous utilisez de la lessive liquide. • Retirez le compartiment à lessive liquide lorsque vous utilisez de lessive en poudre.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 38

Fonctionnement Panneau de commande 08

Tournez la molette pour sélectionner un cycle. L'écran affiche des informations sur le déroulement de la programmation et sur le temps restant, ou encore un code d'erreur le cas échéant.

REMARQUE Le temps de lavage réel peut être différent du temps estimé initialement affiché sur le panneau de commande lors de la sélection du cycle.

Permet de modifier la température de l'eau du cycle sélectionné. Permet de modifier la vitesse d'essorage du cycle sélectionné.

• Arrêt cuve pleine (aucun voyant ): le dernier cycle de rinçage est suspendu afin que le linge trempe dans l'eau. Pour décharger le tambour, lancez un cycle de vidange ou d'essorage. - Pour utiliser l'option Arrêt cuve pleine, appuyez plusieurs fois sur Essorage jusqu'à ce que tous les voyants de l'option Essorage s'éteignent. • Sans essorage : le tambour n’effectue pas d’essorage après le processus de vidange final. - Pour utiliser l'option Sans essorage, appuyez plusieurs fois sur Essorage jusqu'à ce que le voyant de l'option ( ) s'allume.

Permet de sélectionner une option de séchage appropriée.

Appuyez pour sélectionner les options. La disponibilité des options dépend du programme.

La fonction Arrêt différé vous permet de définir l'heure de fin du cycle sélectionné. En fonction des réglages que vous avez définis, l'heure de départ du cycle sera calculée par la logique interne de l'appareil. Par exemple, ce réglage est utile pour programmer votre appareil pour terminer un lavage au moment où vous revenez chez vous après le travail. • Appuyez plusieurs fois sur le bouton pour sélectionner les heures.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 39

Fonctionnement 08 Marche/Arrêt

Appuyez sur ce bouton pour mettre le lave-linge sous et hors tension.

Appuyez sur ce bouton pour lancer ou arrêter un cycle.

Étapes simples pour démarrer 2

1. Appuyez sur le bouton Marche/Arrêt pour allumer le lave-linge. 2. Tournez le sélecteur de cycle pour sélectionner un cycle.

4. Pour ajouter une option, appuyez sur le bouton correspondant. 5. La machine offre des touches d'accès facile pour Arrêt différé pour votre commodité. Si vous souhaitez utiliser l'option, appuyez sur la touche correspondante. 6. Appuyez sur le bouton Départ/Pause.

Changement de cycle pendant le fonctionnement 1. Appuyez sur Départ/Pause pour arrêter le cycle. 2. Sélectionnez un autre cycle. 3. Appuyez de nouveau sur le bouton Départ/Pause pour démarrer le nouveau cycle.

Ajout de linge Pour ajouter du linge une fois le lavage commencé, utilisez Départ/Pause. 1. Laissez le doigt appuyé sur Départ/Pause pour arrêter le cycle de lavage. 2. Ouvrez le hublot et ajoutez le linge dans le tambour. 3. Fermez le hublot, puis laissez à nouveau le doigt appuyé sur Départ/Pause pour reprendre le cycle de lavage.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 40

Présentation des cycles Cycles standard Description

• Pour laver en même temps des articles en coton normalement sales, étant déclarés comme lavables à 40 °C ou à 60 °C. Ce cycle est utilisé pour évaluer la conformité à la législation d'écoconception de l'UE. • Ce cycle est réglé comme cycle par défaut.

• Pour les vêtements en coton, les draps, le linge de table, les sous-vêtements, les serviettes ou les chemises. La durée de lavage et le nombre de cycles de rinçage s'adaptent automatiquement à la charge. • Pour laver des articles en coton légèrement sales, à une température nominale de 20 °C.

• Pour les tissus en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire.

• Pour les tissus en coton et en lin qui ont été en contact direct avec la peau, par exemple les sous-vêtements. • Pour des résultats optimaux en termes d'hygiène, sélectionnez une température d'au moins 60 °C. • Les cycles vapeur offrent une protection contre les allergies et éliminent les bactéries (stérilisation).

• Se caractérise par un processus de rinçage supplémentaire après l'application d'adoucissant sur le linge.

• Nettoie le tambour en éliminant la saleté et les bactéries à l'intérieur. • Lancez ce cycle tous les 40 lavages sans ajouter ni lessive ni produit blanchissant. Un message de notification apparaît après 40 lavages. • Assurez-vous que le tambour est vide. • N'utilisez aucun produit de nettoyage pour nettoyer le tambour.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 41

Fonctionnement Description

Lancez ce cycle régulièrement pour nettoyer le tambour en éliminant les bactéries qu'il contient. Ce cycle chauffe l'eau entre 60 °C et 70 °C et élimine également la saleté accumulée au niveau du joint d'étanchéité en caoutchouc du hublot. 1. Appuyez sur le bouton Marche/Arrêt pour allumer le lave-linge. 2. Tournez le sélecteur de cycle pour sélectionner le cycle NETTOYAGE TAMBOUR. 3. Maintenez le bouton Départ/Pause enfoncé. REMARQUE • La température de l'eau pour le cycle NETTOYAGE TAMBOUR est réglée à 70 °C et ne peut pas être modifiée. • Il est recommandé de lancer le cycle NETTOYAGE TAMBOUR une fois tous les 40 lavages. • Pour éviter la formation de calcaire, ajoutez la quantité appropriée de lessive en fonction de la dureté de votre eau locale ou ajoutez un additif adoucisseur d'eau avec la lessive.

Rappel NETTOYAGE TAMBOUR Selon le modèle, le rappel NETTOYAGE TAMBOUR correspond soit à une icône, soit à un voyant. Pour les modèles avec des icônes, l'icône s'allume sur le panneau de commande. Pour les modèles avec des voyants, le voyant s'allume à côté du bouton NETTOYAGE TAMBOUR ou dans la zone d'options du panneau de commande. • Le rappel NETTOYAGE TAMBOUR clignote sur le panneau de commande tous les 40 lavages. Il est recommandé de lancer le cycle NETTOYAGE TAMBOUR régulièrement. • Lorsque vous voyez clignoter ce rappel pour la première fois, vous pouvez l'ignorer 6 fois de suite. À partir du 7ème lavage, le rappel n'apparaît plus. Toutefois, il réapparaît lors du deuxième cycle de 40 lavages. • Même une fois le dernier processus terminé, le message « 0 » peut rester affiché. • Même si le message « 0 » ne disparaît pas, l'appareil fonctionne normalement. • Nous vous recommandons de lancer le cycle régulièrement pour des questions d'hygiène.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 45

Entretien Smart check Pour activer cette fonction, vous devez tout d'abord télécharger l'application Samsung Smart Washer sur Play Store ou sur Apple Store, puis l'installer sur un périphérique mobile muni d'un appareil photo. La fonction Smart Check a été optimisée pour les séries Galaxy et iPhone (modèles compatibles uniquement). 1. Lorsque le lave-linge détecte un problème, un code d'information s'affiche sur l'écran. Maintenez simultanément enfoncés les boutons Option de séchage entrer en mode Smart Check.

2. Le lave-linge démarre la procédure d'autodiagnostic et affiche un code d'information lorsqu'un problème est détecté. 3. Lancez l'application Samsung Smart Washer sur votre appareil mobile et appuyez sur Smart Check. 4. Placez le périphérique mobile à proximité de l'écran du lave-linge de sorte que l'appareil photo du smartphone et le lave-linge soient l'un en face de l'autre. Ensuite, le code d'information sera automatiquement reconnu par l'application. 5. Lorsque le code d'information a été correctement reconnu, l'application fournit des informations détaillées sur le problème et indique les mesures à prendre. REMARQUE • Le nom de la fonction, Smart Check, peut varier selon la langue. • Si de la lumière est réfléchie sur l'écran du lave-linge, l'application peut ne pas reconnaître le code d'information. • Si l'application ne reconnait pas le code Smart Check à plusieurs reprises, saisissez le code d'information manuellement sur l'écran de l'application.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 46

Vidange d'urgence En cas de coupure de courant, vidangez l'eau à l'intérieur du tambour avant de retirer le linge.

• Pour le linge peu sale (2,0 kg maximum) dont vous avez besoin rapidement. • Utilisez moins de 20 g de lessive. L'utilisation de plus de 20 g de lessive peut laisser des traces de lessive. • Si vous utilisez de la lessive liquide, la dose maximale est de 20 ml.

• Pour les charges mixtes composées de tissus en coton et synthétiques.

• Ce programme permet d’éliminer les mauvaises odeurs.

• Pour laver en même temps des articles en coton normalement sales, étant déclarés comme lavables à 40 °C ou à 60 °C et pour les faire sécher de façon à pouvoir les ranger immédiatement dans l'armoire. Ce cycle est utilisé pour évaluer la conformité à la législation d'écoconception de l'UE en matière de lavage et de séchage.

REMARQUE • Si vous remplissez le lave-linge domestique ou le lave-linge/sèche-linge domestique à la capacité indiquée par le fabricant pour chaque cycle, cela contribuera à générer des économies d'énergie et d'eau. • Le niveau de bruit et le taux d'humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée pendant la phase d'essorage, plus le niveau de bruit sera élevé et plus le taux d'humidité résiduelle sera faible. • Les cycles les plus efficaces en termes de consommation d'énergie sont généralement ceux qui utilisent des températures basses et un temps plus long.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 42

• Sélectionnez pour sécher le linge automatiquement en détectant la quantité et le poids du linge. Sélectionnez cette option pour sécher les vêtements en coton tels que les pantalons en coton, les T-shirts et les sous-vêtements en coton.

• Ce programme permet de sécher le linge pendant une période spécifiée en fonction de la matière, de la charge et de l'humidité.

• Pour du linge très sale. La durée de chaque cycle est plus longue que d'habitude.

• Cela ajoute un cycle de lavage préliminaire avant le cycle de lavage principal.

• Appuyez sur ce bouton pour ajouter des cycles de rinçage supplémentaires.

• Permet d'activer ou de désactiver la fonction Trempage. Cette fonction permet de retirer un grand nombre de taches tenaces.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 43

Fonctionnement Arrêt différé Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un départ différé de 1 à 24 heures (par tranches de 1 heure). L'heure affichée correspond à celle à laquelle le lavage se terminera. 1. Sélectionnez un cycle. Puis, modifiez les paramètres du cycle si nécessaire.

jusqu'à ce que l'heure de fin souhaitée soit réglée.

3. Appuyez sur le bouton Départ/Pause. Le voyant correspondant s'allume en indiquant l'heure.

, redémarrez le lave-linge en appuyant sur le bouton Marche/

Exemple de situation réelle Vous souhaitez qu'un cycle de deux heures soit terminé dans 3 heures. Pour cela, ajoutez l'option Arrêt différé au cycle actuel avec le réglage de 3 heures, puis appuyez sur Départ/Pause à 14 h 00. Une fois cela fait, que se passe-t- il ? Le lave-linge démarre le cycle à 15 h 00, puis termine à 17 h 00. Voici la chronologie de cet exemple. 14h00 2:00 pm

Set Delay End to 3 hours Définissez la fonction Arrêt différé sur 3 heures

15h00 3:00 pm Start Départ

Réglages Sécu. enfant Pour éviter les accidents impliquant des enfants, la fonction Sécu. enfant verrouille tous les boutons, à l'exception de Marche/Arrêt. • Pour activer la fonction Sécu. enfant, maintenez les boutons Température et Essorage simultanément enfoncés pendant 3 secondes. • Pour désactiver la fonction Sécu. enfant, maintenez les boutons Température et Essorage simultanément enfoncés pendant 3 secondes. REMARQUE • Si la fonction Sécu. enfant est activée, vous devez tout d'abord désactiver la fonction Sécu. enfant si vous souhaitez ajouter de la lessive ou du linge. • Votre réglage sera maintenu même après le redémarrage du lave-linge.

Son Vous pouvez activer ou désactiver le son du lave-linge. Veuillez noter que ce paramètre n'affecte pas le son qui notifie la présence de codes d'information. • Pour désactiver le son, maintenez appuyé Essorage et Option de séchage simultanément pendant 3 secondes. • Pour réactiver le son, maintenez le bouton à nouveau enfoncé pendant 3 secondes.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 44

Entretien Maintenez le lave-linge propre afin d'éviter de dégrader ses performances et de préserver sa durée de vie.

2. Ouvrez le cache du filtre (A). - TYPE 1 : Appuyez doucement sur la zone supérieure du cache du filtre (A) pour l'ouvrir. - TYPE 2 : Appuyez sur le loquet du cache du filtre (A) pour l'ouvrir.

le tuyau de vidange d'urgence jusqu'au bac tout en maintenant le bouchon du tuyau (B).

et réinsérez le tuyau. Ensuite, fermez le cache du filtre. REMARQUE Utilisez un grand bac car la quantité d'eau dans le tambour peut être plus importante que vous ne pensez.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 47

Entretien Nettoyage Surface du lave-linge Utilisez un chiffon doux avec un produit d'entretien ménager non abrasif. Ne pulvérisez pas d'eau sur le lavelinge.

Filtre à maille Nettoyez le filtre à maille du tuyau d'eau une ou deux fois par an.

sorte à ce que le raccord fileté soit également sous l'eau. 6. Séchez le filtre à maille complètement à l'ombre.

d'eau et raccordez à nouveau le tuyau d'eau à la vanne d'arrivée d'eau. 8. Ouvrez le robinet d'eau. REMARQUE Si le filtre à mailles est obstrué, un code d'information « 4C » apparaît à l'écran.

U500 COMBO_WD4000H_WEB_IB_WASHER-MD_FR.indd 48

Filtre à impuretés Il est recommandé de nettoyer le filtre à impuretés tous les 2 mois pour prévenir son obstruction. Une obstruction du filtre à impuretés peut réduire l'effet de bulles.

d'alimentation. 2. Vidangez l'eau qu'il reste dans le tambour. Reportezvous à la section «Vidange d'urgence». 3. Ouvrez le cache du filtre. - TYPE 1 : Appuyez doucement sur la zone supérieure du cache du filtre pour l'ouvrir. - TYPE 2 : Appuyez sur le loquet du cache du filtre pour l'ouvrir.

souple. Assurez-vous que l'hélice de la pompe de vidange située à l'intérieur du compartiment du filtre n'est pas bloquée.
