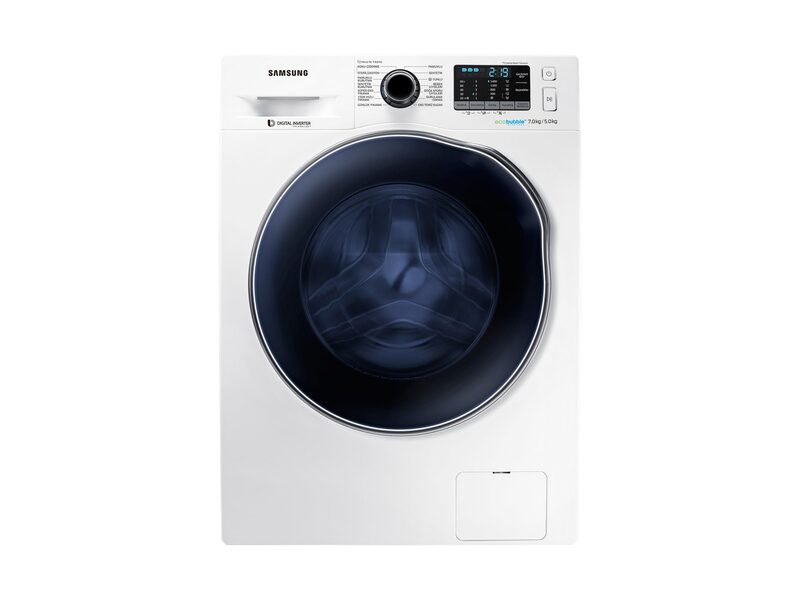

Mode d'emploi lave-linge Samsung Lavante-séchante EcoBubble, 7+5kg - WD70J5410AW

Ce que vous devez savoir à propos des consignes de sécurité Importants symboles de sécurité Importantes précautions de sécurité Instructions concernant la marque DEEE

Pièces incluses Exigences d'installation Installation pas à pas

Réglages initiaux Instructions de lavage Conseils d'utilisation du tiroir à lessive

Panneau de commande Étapes simples pour démarrer Séchage vêtements uniquement Vue d'ensemble des programmes Réglages

Nettoyage tambour Smart Check (Contrôle intelligent)

AIR Wash Vidange d’urgence Nettoyage Récupération après gel Faites attention à une inutilisation prolongée

Points de contrôle Codes d’erreur

Caractéristiques techniques

Tableau des symboles d’entretien des textiles Protection de l’environnement Fiche technique

WD70J5410AW_03588B-03_FR.indd 2

Consignes de sécurité Consignes de sécurité

Félicitations pour l’achat de votre nouveau lave-linge Samsung. Ce manuel contient des informations importantes sur l’installation, l’utilisation et l’entretien de votre appareil. Prenez le temps de lire ce manuel afin de pouvoir profiter pleinement des nombreux avantages et fonctions de votre lave-linge.

Ce que vous devez savoir à propos des consignes de sécurité Veuillez lire attentivement ce manuel pour vous assurer que vous savez comment utiliser efficacement toutes les caractéristiques et fonctions de votre nouvel appareil en toute sécurité. Conservez-le dans un endroit sûr à proximité de l’appareil pour vous y référer ultérieurement. Utilisez uniquement cet appareil pour son usage prévu, tel que décrit dans ce manuel d’utilisation. Les avertissements et les consignes de sécurité importantes cités dans ce manuel ne couvrent pas toutes les conditions et les situations susceptibles de se produire. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l’installation, de l’entretien et de l’utilisation de votre lave-linge. Parce que les consignes d’utilisation suivantes concernent plusieurs modèles, les caractéristiques de votre lave-linge sont peut-être légèrement différentes de celles décrites dans ce manuel et l’ensemble des symboles d’avertissement peuvent ne pas s’appliquer à vous. Pour toute question ou renseignement, contactez le service après-vente le plus proche ou recherchez des informations et consultez l’aide en ligne sur www.samsung.com.

Importants symboles de sécurité Signification des icônes et des symboles utilisés dans ce manuel: AVERTISSEMENT Risques ou pratiques dangereuses susceptibles de provoquer des blessures corporelles graves, le décès et/ou des dommages matériels. ATTENTION Risques ou pratiques dangereuses susceptibles de provoquer des blessures corporelles graves et/ou des dommages matériels. NOTE Indique qu'un risque de blessure à la personne ou de dommage matériel existe.

WD70J5410AW_03588B-03_FR.indd 3

Consignes de sécurité Ces symboles d’avertissement sont présents pour prévenir toute blessure, à vous-même ou à d’autres personnes. Veuillez les respecter scrupuleusement. Après avoir lu ce manuel, conservez-la dans un endroit sûr pour vous y référer ultérieurement. Lisez l’ensemble des consignes avant d’utiliser l’appareil. Comme pour tout appareil électrique comportant des parties mobiles, des risques existent. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et faites preuve de prudence lorsque vous l’utilisez.

Importantes précautions de sécurité AVERTISSEMENT

Pour réduire le risque d'incendie, de choc électrique, ou de blessure à la personne lors de l'utilisation de votre appareil, veuillez suivre les précautions de base, y compris ce qui suit : 1. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. 2. Pour une utilisation en Europe : Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus et par les personnes inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées et en toute sécurité et s'ils sont conscients des dangers implicites. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance utilisateur ne doivent pas être effectués par des enfants sans surveillance.

WD70J5410AW_03588B-03_FR.indd 4

3. Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil. 4. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, un agent de service ou du personnel qualifié afin d’éviter un danger. 5. Les nouveaux ensembles de tuyaux fournis avec le dispositif doivent être utilisés et les anciens ensembles de tuyaux ne doivent pas être réutilisés. 6. Pour les appareils avec des ouvertures de ventilation dans la base, vérifiez qu'un tapis n'obstrue pas les ouvertures. 7. Pour une utilisation en Europe : Les enfants de moins de 3 ans ne doivent pas s’approcher de l’appareil s’ils sont sans surveillance. ATTENTION

8. Afin d'éviter un danger du à une réinitialisation par inadvertance de dispositif de protection thermique, cet appareil ne doit pas être alimenté par un dispositif de commutation externe, tel qu'un minuteur, ou raccordé à un circuit qui est régulièrement commuté ou éteint par le service. 9. Le séchoir à tambour ne doit pas être utilisé si des produits chimiques industriels ont été utilisés pour le nettoyage. 10. Le panier à charpie doit être nettoyé fréquemment, si cela s'applique. 11. Il ne faut pas laisser s'accumuler la charpie autour du séchoir à tambour. (non applicable pour les appareils prévus pour être ventilés vers l'extérieur du bâtiment) 12. Une ventilation appropriée doit être prévue pour éviter le flux de retour des gaz dans la pièce provenant d'appareils brûlant d'autres combustibles, incluant les foyers ouverts. 13. Ne pas sécher d'éléments non lavés dans le séchoir à tambour. Français

WD70J5410AW_03588B-03_FR.indd 5

Consignes de sécurité 14. Les articles qui ont été salis avec des substances telles que l'huile de cuisson, l'acétone, l'alcool, le pétrole, le kérosène, les détachants, la térébenthine, les cires et nettoyants de cire doivent être lavés à l'eau chaude avec un volume supplémentaire de détergent avant d'être séchés dans le séchoir à tambour. 15. Les articles tels que caoutchouc mousse (mousse latex), bonnets de couche, textiles étanches à l'eau, articles avec endos de caoutchouc et vêtements ou oreillers remplis de coussinets en caoutchouc mousse ne doivent pas être séchés dans le séchoir à tambour. 16. Les adoucissants textile ou produits similaires, doivent être utilisés tel que spécifié par les instructions de l'adoucissant textile. 17. La partie finale du cycle du séchoir à tambour s'effectue sans chaleur (cycle de refroidissement) pour que les articles soient laissés à une température qui garantit que les articles ne seront pas endommagés. 18. Enlever tous les objets des poches tels que briquets et montres. AVERTISSEMENT

19. Ne jamais arrêter un séchoir à tambour avant la fin du cycle de séchage à moins d'enlever et de séparer rapidement tous les articles de sorte que la chaleur soit dissipée. 20. L'air évacué ne doit pas être évacué dans un conduit utilisé pour les gaz d'échappement provenant d'appareils brûlant des gaz ou d'autres combustibles. 21. L'appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte avec une charnière placée du côté opposé à celle du séchoir à tambour, de manière à ne pas limiter l'ouverture complète de la porte du séchoir à tambour.

WD70J5410AW_03588B-03_FR.indd 6

Avertissements critiques pour l'installation AVERTISSEMENT Cet appareil doit être installé par un technicien qualifié ou par une entreprise spécialisée. • Le non-respect de cette consigne pourrait provoquer un choc électrique, un incendie, une explosion, des problèmes avec le produit ou des blessures. L’appareil est lourd, soyez donc prudent lorsque vous le soulevez. Branchez le cordon d'alimentation dans une prise murale, AC de 220 - 240 V / 50 Hz une prise de courant approuvé et protégée par un fusible ou un disjoncteur. N’utilisez jamais de rallonge. • Partager une prise murale avec d’autres appareils via une multiprise ou brancher une rallonge au cordon d’alimentation pourrait provoquer un choc électrique ou un incendie. • Assurez-vous que la tension d’alimentation, la fréquence et le courant correspondent aux spécifications du produit. Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. Enfoncez fermement la prise d’alimentation dans la prise murale. Essuyer régulièrement les bornes et les points de contact de la prise d’alimentation à l’aide d’un chiffon sec afin d’en retirer toute substance étrangère, telle que de la poussière ou de l’eau. • Débranchez la prise d’alimentation et nettoyez-la à l’aide d’un chiffon sec. • Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. • Branchez la prise d’alimentation dans la prise murale de manière à ce que le cordon soit orienté vers le sol. Si vous branchez la prise d’alimentation dans la prise murale dans le sens opposé, les fils électriques du cordon d’alimentation risquent d’être endommagés et cela pourrait provoquer un choc électrique ou un incendie. Conservez tous les éléments d’emballage hors de portée des enfants, car ils présentent un danger pour les enfants. • Un enfant pourrait s’étouffer s’il met sa tête dans un sac. Lorsque l’appareil, la prise d’alimentation ou le cordon d’alimentation sont endommagés, contactez votre service après-vente.

WD70J5410AW_03588B-03_FR.indd 7

Consignes de sécurité N’installez pas cet appareil dans un endroit humide, gras, poussiéreux, directement exposé à la lumière du jour ou à de l’eau (gouttes de pluie). N’installez pas cet appareil dans un endroit à basses températures. • Le gel pourrait provoquer la rupture des tuyaux. N’installez pas cet appareil dans un endroit où une fuite de gaz pourrait survenir. • Cela pourrait provoquer un choc électrique ou un incendie. N’utilisez pas de transformateur électrique. • Cela pourrait provoquer un choc électrique ou un incendie. N’utilisez pas une prise d’alimentation qui est endommagée, un cordon d’alimentation endommagée ou une prise murale mal scellée. • Cela pourrait provoquer un choc électrique ou un incendie. Ne tirez pas sur le cordon d’alimentation, ne pliez pas le cordon d’alimentation. Ne tordez pas le cordon d’alimentation, n’y faites pas de nœud. Ne faites pas passer le cordon d’alimentation sur un objet métallique, ne placez pas d’objet lourd sur le cordon d’alimentation, ne glissez pas le cordon d’alimentation entre des objets, ne poussez pas le cordon d’alimentation dans l’espace qui se trouve derrière l’appareil. • Cela pourrait provoquer un choc électrique ou un incendie. Ne tirez pas sur le cordon d’alimentation lorsque vous débranchez la prise d’alimentation. • Débranchez le cordon d’alimentation en tenant la prise d’alimentation. • Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. Cet appareil doit être placé de sorte que la fiche d’alimentation, les robinets d’alimentation d’eau et les tuyaux d’évacuation soient accessibles.

Précautions d'installation ATTENTION Cet appareil doit être placé de façon à laisser libre accès à la prise d’alimentation. • Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie dû à une fuite électrique. Installez votre appareil sur un sol plat et dur qui pourra supporter son poids. • Le non-respect de cette consigne pourrait provoquer des vibrations, déplacements et bruits anormaux ou provoquer des problèmes avec le produit.

WD70J5410AW_03588B-03_FR.indd 8

Avertissements critiques pour l'utilisation AVERTISSEMENT En cas de dégât des eaux, coupez immédiatement l’arrivée d’eau et l’alimentation électrique et contactez le service après-vente le plus proche. • Ne touchez pas le cordon d’alimentation avec des mains humides ou mouillées. • Le non-respect de cette consigne pourrait provoquer un choc électrique. Si l’appareil émet un bruit étrange, qu’il s’en dégage une odeur de brûlé ou de la fumée, débranchez immédiatement la prise d’alimentation et contactez votre service après-vente. • Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. En cas de fuite de gaz (propane, GPL, etc.), aérez immédiatement sans toucher la prise d’alimentation. Ne touchez ni l’appareil, ni le cordon d’alimentation. • N’utilisez pas de ventilateur. • Une étincelle pourrait provoquer une explosion ou un incendie. Ne laissez pas les enfants jouer sur ou à l’intérieur du lave-linge. Lors de l’élimination de l’appareil, pensez à retirer le levier de la porte. • Si des enfants se trouvent coincés dans l'appareil, ils peuvent mourir de suffocation. Veillez à enlever tous les éléments d’emballage (polystyrène, mousse) accrochés au bas de l’appareil avant de l’utiliser. Ne lavez pas le linge contaminé par de l’essence, du kérosène, du benzène, du diluant pour peinture, de l’alcool ou toute autre substance inflammable ou explosive. • Cela pourrait provoquer un choc électrique, un incendie ou une explosion. N’ouvrez pas la porte du lave-linge de force pendant qu’il fonctionne (lavage à haute température / séchage / essorage). • L’eau éjectée du lave-linge pourrait provoquer des brûlures ou rendre le sol glissant. Cela pourrait provoquer des blessures. • Ouvrir la porte de force pourrait endommager le produit ou provoquer des blessures. N'insérez pas votre main sous le lave-linge quand celui-ci est en fonctionnement. • Cela pourrait provoquer des blessures. Ne touchez pas le cordon d’alimentation avec des mains humides ou

WD70J5410AW_03588B-03_FR.indd 9

Consignes de sécurité Ne laissez pas les enfants ou les personnes handicapées utiliser ce lave-linge sans une supervision appropriée. Ne laissez pas les enfants grimper dans ou sur l’appareil. • Cela pourrait provoquer un choc électrique, des brûlures ou des blessures. Ne passez pas vos mains ou un objet métallique sous le lave-linge pendant qu’il fonctionne. • Cela pourrait provoquer des blessures. Ne débranchez pas l'appareil en tirant sur le cordon d’alimentation. Attrapez toujours fermement la prise et tirez-la hors de la prise. • L’endommagement du cordon d’alimentation pourrait provoquer un court-circuit, un incendie et/ou un choc électrique. N’essayez pas de réparer, de démonter ou de modifier l’appareil vous-même. • N’utilisez pas de fusibles (comme un fil de cuivre ou d’acier, etc.) autres que les fusibles standards. • Quand la machine doit être réparée ou réinstallée, contactez votre centre de réparation le plus proche. • Le non-respect de ces consignes pourrait provoquer un choc électrique, un incendie, des problèmes avec le produit ou des blessures. Si le tuyau d’arrivée d’eau se détache du robinet et que de l’eau asperge l’appareil, débranchez la prise d’alimentation. • Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. Débranchez la prise d’alimentation lorsque l’appareil n’est pas utilisé pendant longtemps ou lorsqu’il y a de l’orage. • Le non-respect de cette consigne pourrait provoquer un choc électrique ou un incendie. Si une substance étrangère pénètre dans la machine, débranchez la prise et contactez votre Service Client Samsung le plus proche. • Cela pourrait provoquer un choc électrique ou un incendie. Ne laissez pas les enfants (ou les animaux) jouer sur ou à l’intérieur de votre lave-linge. La porte du lave-linge ne s’ouvre pas facilement de l’intérieur, et il existe un risque de blessure grave si un enfant est enfermé à l’intérieur.

Précautions d'utilisation ATTENTION Lorsque le lave-linge est contaminé par une substance étrangère telle que de la lessive, de la saleté, des résidus alimentaires, etc., débranchez la prise d’alimentation et nettoyez le lave-linge avec un chiffon doux humide.

WD70J5410AW_03588B-03_FR.indd 10

Toutes les options de séchage sauf pour l'option Temps de séchage détectent le poids du linge afin d'afficher le temps de séchage précis et de sécher le linge de manière plus efficace. Veuillez vous référer au tableau ci-dessous pour sélectionner l'option de séchage la plus appropriée selon le type et le volume de linge et l'humidité que vous souhaitez laisser. Capacité (kg) Mode

Ce programme permet de sécher le linge en coton, les sous-vêtements et le linge de maison.

Utilisez cette option pour sécher le linge pendant la période de temps spécifiée selon les fibres, la quantité de linge et l'humidité.

30 ~ 270 min. (par paliers de 30 minutes).

30 ~ 270 min. (par paliers de 30 minutes).

NOTE Le résultat du séchage peut varier en fonction du programme de lavage sélectionné et du type/de la quantité de linge.

Si les cycles de lavage et de séchage sont sélectionnés, la vitesse d’essorage est réglée automatiquement afin d’optimiser les résultats.

Dans le cas où vous souhaitez sécher du linge après un lavage à la main, tournez le sélecteur de programme pour sélectionner le programme d'essorage, puis sélectionnez une option de séchage pour de meilleurs résultats. Quand le séchage est terminé, de la poussière provenant de la surface sèche des vêtements peut rester sur le diaphragme du fait de l'effet de fer à repasser qui évite les plis. La poussière sera lavée lors du lavage suivant. D'une autre manière, vous pouvez facilement l'enlever avec une serviette ou un tissu humide.

N'utilisez pas la fonction de séchage après avoir appliqué un agent de blanchiment à base de chlore sur le linge pendant un programme de lavage ou de séchage. Dans le cas contraire, le linge pourrait être décoloré ou le matériau endommagé.

N'utilisez pas la fonction de séchage pour les vêtements avec doublure en fourrure ou composés de matériau acrylique. Cela pourrait dégrader la fonction de séchage.

Ne touchez pas l’intérieur du tambour ou la surface du lave-linge pendant ou juste après un séchage car il est chaud. Cela pourrait provoquer des brûlures.

WD70J5410AW_03588B-03_FR.indd 41

Maintenance AIR Wash La fonction AIR Wash rafraîchit les vêtements grâce à la technologie unique de balayage d'air de Samsung, sans besoin d'eau. Veuillez vous référer au tableau ci-dessous pour l'utilisation et la durée du programme de chaque programme Air Wash. Programme

plastique fournis. Gardez les boulons de fixation en vue d'une utilisation future.

AVERTISSEMENT Les matériaux d'emballage peuvent être dangereux pour les enfants. Placez tous les matériaux d'emballages (sacs plastiques, polystyrène, etc.) hors de la portée des enfants.

WD70J5410AW_03588B-03_FR.indd 19

Installation ÉTAPE 3 - Réglez le pied de mise à niveau

faisant glisser doucement. Une pression excessive peut endommager le pied de mise à niveau.

manuellement le pied de mise à niveau. 3. Quand la mise à niveau est terminée, resserrez les boulons en utilisant la clé.

ETAPE 4 - Raccordez le tuyau d'eau L’adaptateur de flexible fourni peut différer du modèle. Cette étape vous guidera dans le raccordement de l’adaptateur de type connecteur. Si vous disposez de l’adaptateur de type à vis, passez à l’étape 7. Raccordez le tuyau d’arrivée d’eau au robinet d'eau. A

WD70J5410AW_03588B-03_FR.indd 20

pour desserrer les quatre vis sur l'adaptateur.

(C) dans le sens de la flèche pour le desserrer de 5 mm (*).  C

bas, raccordez le tuyau d'arrivée d'eau à l'adaptateur. Puis, relâchez la partie (E). Le tuyau s'adapte dans l'adaptateur en émettant un clic.

WD70J5410AW_03588B-03_FR.indd 21

7. Si vous utilisez un robinet d'eau à vis, raccordez le tuyau d'eau au robinet d'eau tel qu'indiqué.

tuyau d’arrivée d’eau à la vanne d’alimentation en eau située à l’arrière du lave-linge. Tournez le tuyau dans le sens horaire pour resserrer.

y a des fuites autour des zones de raccordement. En cas de fuite d’eau, répétez les étapes précédentes.

AVERTISSEMENT Cessez d'utiliser le lave-linge s'il y a une fuite d'eau, et contactez un centre de service Samsung. Sinon cela pourrait provoquer un choc électrique. ATTENTION Ne tendez pas le tuyau d’arrivée d’eau en forçant. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long.

WD70J5410AW_03588B-03_FR.indd 22

Après avoir raccordé le tuyau d’arrivée d’eau à l’adaptateur, vérifiez que le branchement a été correctement effectué en tirant le tuyau d’arrivée d’eau vers le bas. Utilisez un type courant de robinet d'eau. Si le robinet est à angle droit ou s’il est trop gros, retirez la bague d’écartement avant d’insérer le robinet dans l’adaptateur. Installation

Pour les modèles équipés d’une arrivée d’eau chaude supplémentaire :

d’arrivée d’eau chaude à la vanne d’alimentation en eau chaude située à l’arrière du lave-linge. d’arrivée d’eau chaude au robinet d’eau chaude. Tuyau Aqua (uniquement modèles applicables) Le tuyau Aqua avertit l’utilisateur en cas de fuite. S’il détecte une fuite, le voyant (A) devient rouge.

WD70J5410AW_03588B-03_FR.indd 23

Installation ETAPE 5 - Positionnez le tuyau d'eau L’extrémité du tuyau de vidange peut être positionnée de trois façons différentes :

Le tuyau de vidange doit être placé à une hauteur entre 60 cm et 90 cm (*) du sol. Pour que l'embout du tuyau de vidange reste courbé, utilisez le guide plastique (A) du tuyau fourni. Fixez le guide au mur en utilisant un crochet pour assurer une vidange stable.

Dans un tuyau d’évacuation du lavabo le tuyau d’évacuation doit être situé audessus du siphon du lavabo, afin que son extrémité soit au moins à 60 cm du sol. Sur un tuyau d’évacuation

Le tuyau d'évacuation doit se trouver entre 60 cm et 90 cm de hauteur (*). Il est conseillé d'utiliser un tuyau vertical d'une hauteur de 65 cm. Assurez-vous que le tuyau de vidange soit raccordé au tuyau vertical sur un angle. Exigences du tuyau vertical de vidange : • Un diamètre minimum de 5 cm • Un capacité minimum de vidange de 60 litres par minute

ETAPE 6 - Mettez l’appareil sous tension Branchez le cordon d'alimentation sur une prise murale 220~240 V c.a./50 Hz homologuée et protégée par un fusible ou un disjoncteur. Appuyez sur le bouton Marche/Arrêt pour mettre le lave-linge en marche.

WD70J5410AW_03588B-03_FR.indd 24

Avant de démarrer Réglages initiaux Lancer un calibrage (recommandé) L'option Calibrage permet à l'appareil de calculer précisément le poids du linge. Assurez-vous que le tambour est vide avant d'activer l'option Calibrage.

différé simultanément pendant 3 secondes pour entrer en mode calibrage. Le message «CB» apparaît.

WD70J5410AW_03588B-03_FR.indd 25

Avant de démarrer Instructions de lavage ÉTAPE 1 - Tri

ÉTAPE 2 - Videz les poches

Triez le linge selon ces critères :

Videz toutes les poches de vos vêtements à laver

Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnes. Couleurs : séparez le blanc et les couleurs. Taille : Le mélange d'articles de tailles différentes dans le tambour améliore les résultats de lavage. Sensibilité : Lavez les articles délicats séparément, en utilisant le cycle de Repassage facile pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes sur les articles. NOTE

Les objets métalliques comme les pièces, pinces et boucles sur les vêtements peuvent endommager d'autres articles à laver mais aussi le tambour.

Mettez les vêtements pourvus de boutons ou de broderies sur l’envers •

Assurez-vous de vérifier l'étiquette d'entretien sur les vêtements et triez-le en conséquence avant de démarrer le lavage.

Si les fermetures à glissière des pantalons et vestes sont ouvertes lors du lavage, cela peut endommager le tambour. Les fermetures à glissière doivent être maintenues fermées à l’aide d’un fil. Les lanières des vêtements risquent de s'emmêler avec le reste du linge. Nouez-les avant de lancer le programme.

ÉTAPE 3 - Utilisez un filet à linge •

Les soutiens-gorge (lavables à l'eau) doivent être placés dans un filet à linge. Les parties métalliques des soutiensgorge peuvent se casser et déchirer les autres articles à laver. Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placezles dans un sac à linge fin.

WD70J5410AW_03588B-03_FR.indd 26

Ne lavez pas le sac à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d’entraîner des déplacements de la machine impliquant des blessures.

ÉTAPE 4 - Prélavage (si nécessaire)

La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lave-linge automatiques. NOTE •

ETAPE 5 - Évaluer la capacité de chargement Ne surchargez pas le lave-linge. sans quoi votre linge ne sera pas lavé correctement. Pour la capacité de charge pour le type de vêtements, consultez la page 35. NOTE Lorsque vous lavez des draps ou des Draps, il se peut que la durée de lavage soit allongée ou que l’efficacité de l’essorage soit moindre. Pour les draps ou couvre-lits, la vitesse d'essorage maximale recommandée est de 800 tr/min et la capacité de charge est inférieure ou égale à 2 kg.

Sélectionnez l'option Prélavage pour le programme sélectionné si le linge est très sale. N'utilisez pas l'option Prélavage si vous ajoutez manuellement de la lessive dans le tambour.

ÉTAPE 6 - Utilisez une lessive appropriée

Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l’eau de votre région. Si vous n'êtes pas sur de la dureté de l'eau, contactez une autorité locale pour l'eau. N'utilisez pas de lessive qui a tendance à se durcir ou se solidifier. Cette lessive peut rester après le cycle de rinçage, bloquant l'évacuation. ATTENTION

Quand vous lavez de la laine en utilisant le programme laine, utilisez uniquement une lessive liquide neutre. Une lessive en poudre utilisée dans le programme laine peut rester dans le linge et le décolorer.

ATTENTION Si le linge est déséquilibré et le code erreur «UB» s'affiche, redistribuez la charge. Du linge mal équilibré peut réduire les performances d'essorage.

WD70J5410AW_03588B-03_FR.indd 27

Avant de démarrer Conseils d'utilisation du tiroir à lessive Le lave-linge est équipé d'un distributeur à trois compartiments : le compartiment de gauche est réservé aux produits de lavage principal, le compartiment avant droit à l'adoucissant et le compartiment arrière droit aux produits de prélavage. Compartiment de prélavage : Mettez de la lessive ou de l'amidon. Compartiment de lavage principal : 02 Mettez de la lessive de lavage principal, de l'adoucissant, de la lessive pour le trempage, de l'eau de javel et/ ou des détachants.

Compartiment pour adoucissant : Mettez des additifs tels qu'un adoucissant. Ne dépassez pas la ligne max (A).

N'ouvrez pas le tiroir à lessive quand le lave-linge est en marche. N'utilisez pas les types de lessive suivants : • Type tablettes ou capsules • Type bille ou filet Pour éviter l'obstruction du compartiment, il convient de diluer les agents concentrés ou fortement enrichis (adoucissant ou lessive) avant de les y placer.

Pour mettre des agents de lavage dans le tiroir à lessive

compartiment de lavage principal tel qu'indiqué ou recommandé par le fabricant. Pour utiliser de la lessive liquide, consultez la page 30.

WD70J5410AW_03588B-03_FR.indd 28

compartiment à adoucissant. Ne dépassez pas la ligne max (A).

de la lessive de prélavage dans le compartiment de prélavage tel qu'indiqué ou recommandé par le fabricant. 5. Fermez le tiroir à lessive.

Ne mettez pas de lessive en poudre dans le tiroir pour liquides. L'adoucissant concentré doit être dilué dans l'eau avant de le mettre. Ne mettez pas de lessive de lavage principal dans le compartiment à adoucissant.

WD70J5410AW_03588B-03_FR.indd 29

Avant de démarrer Pour utiliser de la lessive liquide (modèles applicables uniquement) Insérez d'abord le réservoir pour liquide fourni dans le compartiment de lavage principal. Puis mettez de la lessive liquide dans le réservoir en-dessous de la ligne max (A) indiquée. A

Ne dépassez pas la ligne max qui est indiquée dans le réservoir. Enlevez le réservoir à liquide si vous utilisez de la lessive en poudre.

WD70J5410AW_03588B-03_FR.indd 30

Fonctionnement Panneau de commande

Tournez le bouton pour sélectionner un programme.

L'affichage montre les informations de programme actuelles et le temps restant estimé, ou un code d'information quand un problème survient.

Appuyez pour changer la température de l'eau pour le programme actuel.

Appuyez pour changer le temps de rinçage pour le programme actuel. Vous pouvez régler les temps de rinçage jusqu'à 5.

Appuyez pour changer la vitesse d'essorage pour le programme actuel. • Arrêt cuve pleine (pas d'indicateur): Le programme final de rinçage est interrompu de sorte que le linge reste dans l'eau. Pour essorer le linge, lancez un programme de vidange ou de rinçage. : le tambour ne tourne pas après le • Sans essorage programme final de vidange.

Permet de sélectionner une option de séchage appropriée..

Appuyez pour activer/désactiver la fonction Anti-tache. Elle permet d'éliminer une grande diversité de taches résistantes.

Appuyez pour sélectionner une option parmi Intensif, Prélavage et Intensif + Prélavage. Appuyez de nouveau pour désélectionner.

WD70J5410AW_03588B-03_FR.indd 31

Appuyez pour démarrer ou terminer une opération.

Appuyez pour mettre en marche/arrêter le lave-linge.

Arrêt différé vous permet de régler l'heure de fin du programme actuel. Sur la base de vos paramètres, l'heure de départ du programme sera déterminée par la logique interne de l'appareil. Ce réglage est par exemple utile pour programmer votre appareil de sorte qu'il termine un lavage au moment où vous rentrez normalement du travail chez vous. • Appuyez pour choisir une unité d'heures présélectionnées.

WD70J5410AW_03588B-03_FR.indd 32

Étapes simples pour démarrer 2

1. Appuyez sur Marche/Arrêt pour mettre le lave-linge en marche. 2. Tournez le Sélecteur de programme pour sélectionner un programme. 3. Changez les réglages du programme (Temp., Rinçage, Essorage et Niveau de séchage) si nécessaire. 4. Pour ajouter une option, appuyez sur Options. Utilisez à nouveau le bouton pour choisir un élément préféré. 5. L'appareil propose deux boutons d'accès facile pour Anti-tache et Arrêt différé pour votre commodité. Si vous souhaitez utiliser une de ces options, appuyez sur le bouton correspondant. 6. Appuyez sur Départ/Pause. Pour changer le programme quand l'appareil fonctionne 1. Appuyez sur le bouton Départ/Pause pour arrêter le fonctionnement. 2. Sélectionnez un programme différent. 3. Appuyez de nouveau sur le bouton Départ/Pause pour démarrer le nouveau programme.

WD70J5410AW_03588B-03_FR.indd 33

Fonctionnement Séchage vêtements uniquement

Vous pouvez sécher directement vos vêtements ou sécher les vêtements lavés selon les procédures suivantes. Fonctionnement

1. Appuyez sur le bouton Marche/Arrêt du lave-linge. 2. Tournez le sélecteur de programme pour sélectionner le programme de séchage approprié. 3. Appuyez sur le bouton Niveau de séchage pour sélectionner le mode de séchage approprié. 4. Appuyez sur le bouton Départ/Pause pour lancer le séchage.

WD70J5410AW_03588B-03_FR.indd 34

Vue d'ensemble des programmes Programmes standard Programme

Pour cotons, linge de lit, linge de table, sousvêtements, serviettes ou chemises. Le temps de lavage et le nombre de programmes de rinçage sont réglés automatiquement selon la charge.

Pour les chemisiers ou les chemises en polyester (diolen, trevira), polyamide (perlon, nylon), ou similaire.

Spécifique pour laine lavable en machine pour des charges inférieures à 2 kg. Le programme laine se caractérise par un bercement et un trempage doux pour éviter que les fibres de laine ne rétrécissent/se déforment. Une lessive neutre est recommandée.

Se caractérise par un lavage à haute température et un rinçage supplémentaire pour s'assurer qu'il ne reste pas de lessive.

Pour les vêtements d'extérieur (sports d'hiver, plein air) en matériaux fonctionnels, comme le spandex, le stretch et les microfibres.

Se caractérise par un rinçage additionnel après avoir ajouté de l'adoucissant pour textiles au linge.

Permet de supprimer la saleté et les bactéries du tambour. Exécutez tous les 40 lavages environ sans lessive ni javel. Assurez-vous que le tambour soit vide. N'utilisez pas d'agents de nettoyage pour nettoyer le tambour.

WD70J5410AW_03588B-03_FR.indd 35

Ce programme permet d’éliminer les mauvaises odeurs. Tournez le sélecteur de programme pour sélectionner les modes de fonctionnement suivants : (DÉSODORISATION > ANTI ALLERGIE) DÉSODORISATION - permet d'éliminer les mauvaises odeurs du linge. ANTI ALLERGIE - désodorise et désinfecte le linge grâce à une action AIR Wash encore plus intense et une température plus élevée.

Un programme de séchage à basse température pour les vêtements très sensibles.

Le programme Eco Bubble à faible température contribue à des économies d'énergie.

Pour les vêtements légèrement sales de moins de 2 kg que vous souhaitez laver rapidement.

Ce programme est destiné au lavage des vêtements de tous les jours, tels que les sousvêtements et les chemises.

Options Option Intensif Prélavage

Pour le linge très sale. Le temps de fonctionnement pour chaque programme est plus long que d'habitude.

Cela ajoutera un cycle de lavage préliminaire avant le cycle de lavage principal.

WD70J5410AW_03588B-03_FR.indd 36

Anti-tache aide à éliminer une grande diversité de taches résistantes. Quand Anti-tache est sélectionné, le linge trempe complètement dans des bulles d'eau pour un lavage efficace. Anti-tache est disponible en ajoutant 20 ou 30 minutes à 3 programmes : Coton, Synthétiques et Bébé coton. Le temps affiché se réfère au temps de fin d'un programme sélectionné.

Arrêt différé Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un arrêt différé de 1 à 19 heures (par tranches d’une heure). L’heure affichée correspond à celle à laquelle le cycle de lavage se terminera. Fonctionnement

1. Sélectionnez un programme. Puis changez les réglages du programme si nécessaire. 2. Appuyez sur Arrêt différé de manière répétée jusqu'à ce que vous ayez réglé une heure de fin désirée. 3. Appuyez sur Départ/Pause. L'indicateur de temps s'allume avec le décomptage du temps. 4. Pour annuler Arrêt différé, redémarrer votre lave-linge en appuyant sur Marche/Arrêt. Exemple d'utilisation Vous souhaitez terminer un programme de deux heures après dans 3 heures à partir de maintenant. Pour cela, vous ajoutez l'option Arrêt différé au programme actuel avec le réglage 3-heures, et vous appuyez sur le bouton Départ/Pause à 14.00. Puis, que se passet-il ? Le lave-linge commence à fonctionner à 15.00 et termine à 17.00. Voici le calendrier horaire pour ce cas. 14:00 Régler le Arrêt différé sur 3 heures

WD70J5410AW_03588B-03_FR.indd 37

Pour éviter les accidents impliquant des enfants, la fonction Sécurité enfant verrouille tous les boutons. Néanmoins, Sécurité enfant ne s'active pas tant que vous n'avez pas appuyé sur Départ/Pause. En état d'attente, vous pouvez ouvrir la porte ou modifier les paramètres en appuyant sur les boutons correspondants. Néanmoins, une fois que vous aurez appuyé sur Départ/Pause pour démarrer le lave-linge, la Sécurité enfant sera réactivée. • Sécurité enfant verrouille tous les boutons sauf Marche/Arrêt. • Pour activer Sécurité enfant, maintenez appuyé Temp. et Rinçage simultanément pendant 3 secondes. • Pour suspendre ou désactiver le Sécurité enfant, maintenez appuyé Temp. et Rinçage simultanément pendant 3 secondes pour le suspendre ou maintenez appuyés deux fois les boutons pour le désactiver.

Vous pouvez activer ou désactiver la touche. Vos réglages resteront effectifs après le redémarrage de l'appareil. • Pour désactiver le son, maintenez appuyé Rinçage et Essorage simultanément pendant 3 secondes. • Pour activer le son, maintenez de nouveau appuyé pendant 3 secondes.

NOTE Pour ajouter de la lessive ou mettre plus de linge dans le tambour, ou pour modifier les réglages du programme dans l'état Sécurité enfant, vous devez d'abord désactiver le Sécurité enfant.

WD70J5410AW_03588B-03_FR.indd 38

Maintenance Gardez votre lave-linge propre pour éviter que les performances ne se détériorent et pour préserver le cycle de vie.

Nettoyage tambour Exécutez ce programme régulièrement pour nettoyer le tambour, et pour enlever les bactéries de celui-ci.

pour sélectionner un NETTOYAGE TAMBOUR. 3. Appuyez sur Départ/Pause. NOTE La température de l'eau pour NETTOYAGE TAMBOUR est réglée sur 70 °C, et cela ne peut être changé.

Du fait des fonctions du lave-linge, la température de l'eau est réglée sur 70 ˚C pendant le programme Nettoyage tambour, mais l'affichage ne montre que 60 ˚C sur le panneau de commande. ATTENTION N'utilisez pas d'agents de nettoyage pour nettoyer le tambour. Des résidus chimiques dans le tambour détériorent les performances de lavage.

WD70J5410AW_03588B-03_FR.indd 39

Maintenance Smart Check (Contrôle intelligent) Pour activer cette fonction, vous devez d'abord télécharger l'application Samsung Smart Washer dans le Play Store ou l' Apple Store, et l'installer sur un dispositif mobile disposant d'une fonction caméra. La fonction Contrôle intelligent doit être optimisée pour :Les séries Galaxy & iPhone (modèles applicables uniquement).

boutons Essorage et Niveau de séchage pendant 3 secondes pour entrer en mode Contrôle intelligent.

d'autodiagnostic et affiche un code d'information en cas de détection d'un problème.

Washer (Lave-linge intelligent Samsung) sur votre dispositif mobile, et tapez Contrôle intelligent.

l'affichage du lave-linge de sorte que le dispositif mobile et le lavelinge soient l'un en face de l'autre. Le code information sera alors automatiquement reconnu par l'application.

correctement reconnu, l'application fournit des informations détaillées sur le problème avec les actions contraires applicables.

Le nom de la fonction, Contrôle intelligent, peut varier selon la langue. Si le lave-linge reflète une lumière sur l'affichage, l'application n'a pas pu reconnaître le code information. Si l'application n'a pas pu reconnaître le code Contrôle intelligent de manière consécutive, saisissez manuellement le code information sur l'écran de l'application.

WD70J5410AW_03588B-03_FR.indd 40

Utilisez ce programme pour éliminer les mauvaises odeurs du linge.

Utilisez ce programme pour éliminer les mauvaises odeurs et les bactéries du linge.

Vous pouvez ajouter une feuille parfumée au linge pour parfumer pendant le programme Air Wash.

La capacité maximum recommandée pour les programmes Air Wash est de 1 kg ou moins (un ou deux articles). Si vous surchargez le tambour, l'efficacité de la désodorisation ou la désinfection peut être réduite.

ATTENTION N'utilisez pas de programmes Air Wash pour les articles suivants •

Les vêtements sensibles à la chaleur en cuir, vison, fourrure, soie, etc.

Les sous-vêtements avec lacets, coussins de poupées, et décorations sur des robes peuvent devenir laches.

Les vêtements avec des boutons pouvant casser.

Les vêtements très amidonnés peuvent se déformer.

Couvertures électriques, couvertures en fourrure ou épaisses

WD70J5410AW_03588B-03_FR.indd 42

Vidange d’urgence Dans le cas d'une panne de courant, vidangez l'eau du tambour avant d'enlever le linge.

supérieure du cache du filtre (A) pour l’ouvrir.

autour du couvercle, et étirer le tube de vidange d'urgence autour du couvercle jusqu'au réservoir tout en tenant le capuchon du tube (B).
