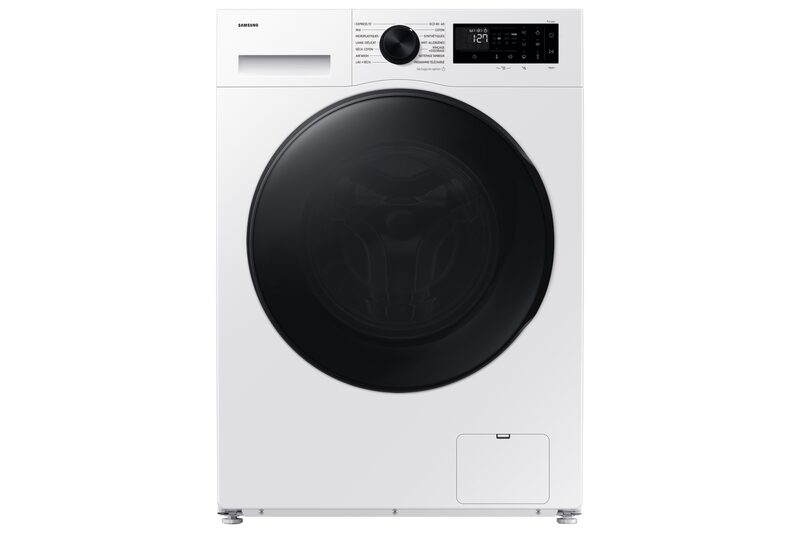

Mode d'emploi Samsung Lave-linge Séchant AI Energy mode 11 kg + 6 kg

Consignes de sécurité Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient des informations importantes concernant l'installation, l'utilisation et l'entretien de votre appareil. Prenez le temps de le lire afin de tirer pleinement profit de toutes les fonctionnalités qu'offre votre lave-linge.

Ce que vous devez savoir concernant les consignes de sécurité Veuillez lire attentivement ce manuel afin d'utiliser votre nouvel appareil en toute sécurité et de profiter pleinement de toutes ses fonctionnalités. Conservez ce manuel dans un endroit sûr situé à proximité de l'appareil afin de pouvoir vous y reporter ultérieurement. N'utilisez pas cet appareil autrement que pour l'usage auquel il est destiné, conformément aux consignes du manuel. Les avertissements et consignes de sécurité importantes figurant dans le présent manuel ne sont pas exhaustifs. Il est de votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de l'entretien et de l'utilisation de votre lave-linge. Les consignes d'utilisation suivantes couvrant plusieurs modèles, il se peut que les caractéristiques de votre lavelinge diffèrent légèrement de celles décrites dans ce manuel ; ainsi, certains symboles d'avertissement peuvent ne pas s'appliquer à votre machine. Pour toute question ou doute, contactez votre centre de réparation le plus proche ou connectez-vous sur www.samsung.com.

Symboles de sécurité importants Signification des icônes et symboles utilisés dans le présent manuel d'utilisation : AVERTISSEMENT Risques ou pratiques inadaptées susceptibles de causer des blessures corporelles graves, voire mortelles, et/ou des dommages matériels. ATTENTION Risques ou pratiques inadaptées susceptibles de causer des blessures corporelles et/ou des dommages matériels. REMARQUE Indique la présence d'un risque de blessures corporelles ou de dommages matériels. Lisez les instructions Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure pour vous et autrui. Respectez-les en toutes circonstances. Après avoir lu ce manuel, conservez-le en lieu sûr afin de pouvoir le consulter ultérieurement. Lisez attentivement toutes les consignes avant d'utiliser l'appareil. Comme avec tout équipement électrique ou comportant des pièces mobiles, il existe un certain nombre de dangers potentiels. Pour utiliser cet appareil en toute sécurité, familiarisez-vous avec son fonctionnement et restez prudent lorsque vous l'utilisez.

Consignes de sécurité importantes

AVERTISSEMENT Afin de réduire les risques d'incendie, d'électrocution ou de blessures corporelles lors de l'utilisation de votre appareil, suivez les précautions de base, notamment les suivantes : 1. Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) ayant une expérience et des connaissances insuffisantes ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d'utilisation appropriées de la personne responsable de leur sécurité. 2. Pour une utilisation en Europe : cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant une expérience et des connaissances insuffisantes ou dont les capacités physiques, sensorielles ou mentales sont réduites, à condition que celles-ci soient sous la surveillance ou aient reçu les instructions pour une utilisation appropriée et en toute sécurité de l'appareil et qu'elles soient conscientes des dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. 3. Les enfants doivent rester sous la surveillance d'un adulte pour s'assurer qu'ils ne jouent pas avec l'appareil. 4. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur ou une personne disposant de qualifications équivalentes afin d'éviter tout danger.

Consignes de sécurité 5. Les ensembles de tuyaux neufs fournis avec l'appareil doivent être utilisés et les ensembles de tuyaux usagés ne doivent pas être réutilisés. 6. Pour les appareils comportant des orifices de ventilation à la base, veillez à ce que ceux-ci ne soient pas obstrués par de la moquette. 7. Pour une utilisation en Europe : les enfants de moins de 3 ans ne doivent pas s'approcher de l'appareil s'ils ne sont pas sous surveillance en continu. 8. ATTENTION : afin d'éviter tout risque dû à une réinitialisation par inadvertance du dispositif de protection thermique, cet appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé et désactivé par le fournisseur d'énergie. 9. Le sèche-linge à tambour ne doit pas être utilisé si des produits chimiques industriels ont été utilisés pour le nettoyage. 10. Le piège à peluches doit être nettoyé fréquemment, le cas échéant. 11. Vous ne devez pas laisser s'accumuler de peluches autour du sèche-linge à tambour. (Ne s'applique pas aux appareils prévus avec une évacuation vers l'extérieur du bâtiment) 12. Une ventilation appropriée doit être présente pour éviter le retour des gaz dans la pièce pour les appareils brûlant d'autres combustibles, y compris ceux faisant appel à des flammes ouvertes. 13. Ne faites jamais sécher du linge sale dans le sèche-linge à tambour.

14. Le linge ayant été sali avec des produits tels que de l'huile de cuisine, de l'acétone, de l'alcool, de l'essence, du kérosène, des détergents ménagers et détachants, de la térébenthine, des cires et des décapants doit être lavé à l'eau chaude avec une quantité supplémentaire de lessive avant de pouvoir le faire sécher dans le sèche-linge à tambour. 15. Des éléments tels que le caoutchouc mousse (mousse de latex), les bonnets de douche, les tissus imperméables, les articles et vêtements comportant du caoutchouc ou les oreillers à base de caoutchouc mousse ne doivent pas être séchés dans le sèche-linge à tambour. 16. Les adoucissants, ou les produits similaires, doivent être utilisés de la manière indiquée dans leurs instructions. 17. Pendant la dernière partie d'un cycle du sèche-linge à tambour, aucune chaleur n'est émise (cycle de refroidissement) afin de garantir que le linge sera laissé en fin de cycle à une température qui ne l'endommage pas. 18. Retirez tous les objets des poches tels que les briquets et les allumettes. 19. AVERTISSEMENT : n'arrêtez jamais un sèche-linge à tambour avant la fin du cycle de séchage, sauf si vous sortez et étendez immédiatement le linge afin que la chaleur se dissipe. 20. L'air d'échappement ne doit pas être évacué dans un conduit qui est utilisé pour l'évacuation de fumées provenant d'appareils brûlant du gaz ou d'autres combustibles.

Consignes de sécurité 21. L'appareil ne doit pas être installé derrière une porte verrouillable, une porte coulissante ou une porte possédant une charnière du côté opposé à celui du sèche-linge à tambour, d'une telle manière que l'ouverture totale du hublot du sèche-linge à tambour soit restreinte. 22. AVERTISSEMENT : l'appareil ne doit pas être alimenté via un dispositif de commutation externe, tel qu'un programmateur, ou être connecté à un circuit qui est régulièrement activé ou désactivé par le fournisseur d'énergie. 23. Cet appareil est destiné à une utilisation domestique uniquement et ne peut pas être utilisé : – dans des salles de restauration du personnel au sein de magasins, bureaux et autres environnements de travail ; – dans des fermes ; – par les clients d'hôtels, de motels et autres environnements de type résidentiel ; – dans des environnements de type chambres d'hôtes ; – dans des espaces destinés à un usage communal dans des immeubles d'appartements ou dans des laveries. Avertissements importants concernant l'installation AVERTISSEMENT L'installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualifié. •

Le non-respect de cette consigne peut entraîner une électrocution, un incendie, une explosion, des problèmes avec l'appareil ou des blessures.

Cet appareil étant très lourd, prenez toutes les précautions nécessaires pour le soulever. Branchez fermement le cordon d'alimentation à une prise électrique murale qui est conforme aux spécifications électriques locales. Utilisez la prise uniquement pour cet appareil et n'utilisez pas de rallonge. •

Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge peut entraîner une électrocution ou un incendie.

Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécifications de l'appareil. Le non-respect de cette consigne peut entraîner une électrocution ou un incendie.

Éliminez régulièrement toute eau, poussière ou corps étranger au niveau des broches de la fiche d'alimentation et des points de contact à l'aide d'un chiffon sec. • •

Débranchez la fiche d'alimentation et nettoyez-la à l'aide d'un chiffon sec. Le non-respect de cette consigne peut entraîner une électrocution ou un incendie.

Branchez la fiche d'alimentation dans la prise murale de sorte que le cordon touche le sol. •

Si vous branchez la fiche d'alimentation dans l'autre sens, les fils électriques à l'intérieur du câble risquent d'être endommagés, entraînant un risque d'électrocution ou d'incendie.

Conservez tous les matériaux d'emballage hors de la portée des enfants car ils pourraient être dangereux. •

Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier.

Si la fiche d'alimentation, le cordon d'alimentation ou l'appareil est endommagé(e), contactez le centre de réparation le plus proche. Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de terre de l'appareil à un tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique. • •

Cela pourrait entraîner une électrocution, un incendie, une explosion ou des problèmes avec l'appareil. Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement mise à la terre et qui n'est pas conforme aux réglementations locales et nationales en vigueur.

N'installez jamais cet appareil près d'un radiateur ou de matériaux inflammables. N'installez pas cet appareil dans un endroit humide, huileux ou poussiéreux, dans un endroit exposé directement au soleil ou à l'eau (gouttes de pluie). N'installez pas cet appareil dans une pièce exposée à de basses températures. •

Le gel risquerait de faire éclater les tuyaux.

N'installez pas l'appareil dans un lieu où une fuite de gaz est susceptible de se produire. •

Cela pourrait entraîner une électrocution ou un incendie.

N'utilisez pas de transformateur électrique. •

Cela pourrait entraîner une électrocution ou un incendie.

N'utilisez pas de fiche d'alimentation ou de cordon d'alimentation endommagé(e), ou de prise murale mal fixée. •

Cela pourrait entraîner une électrocution ou un incendie.

Ne tirez pas sur le cordon d'alimentation et ne le pliez pas excessivement. Ne vrillez pas et ne nouez pas le cordon d'alimentation. N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil. •

Cela pourrait entraîner une électrocution ou un incendie.

Cet appareil et ses accessoires OU OU se recyclent Points de collecte sur www.quefairedemesdechets.fr !

Installation Respectez attentivement ces instructions pour garantir une installation correcte du lave-linge et éviter tout accident lorsque vous faites la lessive.

Ce qui est inclus Assurez-vous que toutes les pièces sont incluses dans l'emballage de l'appareil. Si vous rencontrez un problème avec le lave-linge ou avec les pièces, contactez un centre de service clientèle Samsung local ou le magasin vous ayant vendu l'appareil. 01 02 09

07 Tuyau de vidange d'urgence

Compartiment à lessive liquide

Clé : pour retirer les boulons de transport et mettre le lave-linge de niveau. Cache-boulons : pour recouvrir les orifices après avoir retiré les boulons de transport. Le nombre de cacheboulons fournis dépend du modèle. Guide de tuyau : pour suspendre le tuyau de vidange dans le conduit d'évacuation ou le lavabo. Tuyau d'eau froide/chaude : pour permettre l'arrivée d'eau dans le lave-linge. (Le tuyau d'eau chaude n'est destiné qu'aux modèles applicables.) Compartiment à lessive liquide : insérez-le dans le bac à lessive pour pouvoir utiliser de la lessive liquide. (modèles applicables uniquement) Clapet antiretour : fourni uniquement sur certains modèles.

Installation Conditions d'installation Alimentation électrique et mise à la terre

Pour ce lave-linge, la pression d'eau doit être comprise entre 50 et 1000 kPa. Une pression d'eau inférieure à 50 kPa peut empêcher la bonne fermeture de la vanne d'arrivée d'eau, allonger le temps de remplissage du tambour et provoquer l'arrêt du lave-linge. Les robinets d'arrivée d'eau doivent se trouver à moins de 120 cm de l'arrière de votre lave-linge afin que les tuyaux d'arrivée d'eau fournis puissent atteindre l'appareil.

Utilisez un circuit de dérivation individuel spécifique au lave-linge.

Pour garantir une mise à la terre appropriée, votre lave-linge est équipé d'un cordon d'alimentation doté d'une fiche de mise à la terre à trois broches destinée à être branchée sur une prise murale correctement installée et reliée à la terre. En cas de doute, demandez à un électricien qualifié ou à un réparateur de vérifier si l'appareil est correctement mis à la terre. Ne modifiez pas la fiche fournie. Si elle ne correspond pas à la prise secteur, faites installer une prise correctement reliée à la terre par un électricien qualifié. AVERTISSEMENT • •

N'UTILISEZ PAS de rallonge avec cet appareil. Utilisez uniquement le cordon d'alimentation fourni avec le lave-linge. • NE RELIEZ PAS le conducteur de terre à une canalisation de plomberie en plastique, à des conduites de gaz ou à des canalisations d'eau chaude. • Un branchement incorrect des conducteurs de terre peut créer un risque d'électrocution.

Pour réduire le risque de fuite : •

Faites en sorte que les robinets d'arrivée d'eau soient facilement accessibles. • Fermez les robinets lorsque vous n'utilisez pas le lave-linge. • Vérifiez régulièrement l'absence de fuites au niveau des raccords des tuyaux d'arrivée d'eau. ATTENTION Avant d'utiliser votre lave-linge pour la première fois, vérifiez l'absence de fuites au niveau des raccords avec la vanne d'arrivée d'eau et les robinets.

Vidange Samsung conseille d'utiliser un conduit vertical de 60 à 90 cm. Le tuyau de vidange doit être introduit dans le collier de serrage puis dans le conduit vertical et ce dernier doit entièrement recouvrir le tuyau de vidange.

Installation dans une niche ou un placard

Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol est en bois, il est possible que vous deviez le renforcer afin de réduire les vibrations et/ou les problèmes de déséquilibre. La présence de moquette ou de surfaces molles peut entraîner des vibrations, ainsi qu'un léger déplacement de votre lave-linge durant l'essorage.

Dégagement minimal pour une stabilité optimale :

ATTENTION N'installez JAMAIS votre lave-linge sur une plateforme ou sur une structure fragile.

Si le lave-linge et un sèche-linge sont tous deux installés au même endroit, veillez à laisser un espace libre d'au moins 550 mm à l'avant de la niche ou du placard. Installé seul, votre lave-linge ne nécessite pas d'aération spécifique.

N'installez pas votre lave-linge dans une pièce où l'eau pourrait geler, car il reste toujours un peu d'eau dans les vannes d'arrivée d'eau, les pompes et/ou les tuyaux. Les courroies, la pompe et d'autres composants du lave-linge pourraient être endommagés si de l'eau venait à geler dans les raccords.

Installation étape par étape REMARQUE Lors du déballage du lave-linge, soulevez l'appareil de la base en mousse. Vérifiez que le support de tambour a été retiré de la partie basse du lave-linge.

Installation ÉTAPE 1 Choix de l'emplacement Exigences relatives à l'emplacement : • • • • •

une surface dure et de niveau, sans moquette ou autre revêtement de sol susceptible d'obstruer l'aération ; un emplacement à l'abri de la lumière directe du soleil ; une pièce dont la ventilation et le câblage sont appropriés ; la température ambiante est toujours supérieure au point de congélation (0 °C) ; éloigné de toute source de chaleur ;

ÉTAPE 2 Retrait des boulons de transport Retirez l'emballage de l'appareil ainsi que tous les boulons de transport. REMARQUE Le nombre de boulons de transport peut varier selon le modèle. AVERTISSEMENT •

Les matériaux d'emballage peuvent être dangereux pour les enfants. Jetez tous les matériaux d'emballage (sacs en plastique, polystyrène, etc.) en toute sécurité et tenez-les hors de portée des enfants. • Pour éviter les blessures, recouvrez les orifices avec des cache-boulons après avoir retiré les boulons de transport. Ne déplacez pas le lave-linge si les boulons de transport ne sont pas en place. Installez les boulons de transport avant de déplacer le lave-linge à un autre endroit. Conservez les boulons de transport en lieu sûr pour une utilisation ultérieure. 1. Repérez les boulons de transport (A) situés à l'arrière du lave-linge. A

transport en les faisant tourner dans le sens antihoraire. 3. Insérez les cache-boulons (B) sur les orifices. REMARQUE

Vous devez conserver les boulons de transport pour une utilisation ultérieure.

ÉTAPE 3 Ajustement des pieds réglables

Installation ATTENTION Lors de l'installation de l'appareil, vérifiez que les pieds réglables n'appuient pas sur le cordon d'alimentation.

ATTENTION Vérifiez que tous les pieds réglables reposent sur le sol afin d'éviter que le lave-linge ne bouge ou ne génère du bruit à cause des vibrations. Ensuite, assurez-vous que le lave-linge ne balance pas. Si le lave-linge ne balance pas, serrez les écrous.

ÉTAPE 4 Raccordement du tuyau d'eau Le tuyau d'eau fourni peut varier en fonction du modèle. Veuillez suivre les instructions appropriées pour le tuyau d'eau fourni. Raccordement à un robinet d'eau fileté 1. Raccordez le tuyau d'eau au robinet d'eau, puis tournez le raccord dans le sens horaire comme indiqué.

d'arrivée d'eau située à l'arrière du lave-linge. Tournez le tuyau dans le sens horaire pour le serrer.

3. Ouvrez le robinet d'eau et vérifiez l'absence de toute fuite autour des zones de raccordement. En cas de fuites d'eau, répétez les étapes ci-dessus.

AVERTISSEMENT Si vous observez une fuite d'eau, arrêtez d'utiliser le lave-linge et débranchez-le de l'alimentation électrique. Ensuite, contactez un centre de réparation Samsung local en cas de fuite au niveau du tuyau d'eau, ou un plombier en cas de fuite au niveau du robinet d'eau. Le non-respect de cette consigne peut provoquer une électrocution.

Installation ATTENTION Ne tendez pas le tuyau d'eau en forçant. Si le tuyau est trop court, remplacez-le par un tuyau haute pression plus long. Raccordement à un robinet d'eau non fileté 1. Retirez l'adaptateur (A) au niveau du tuyau d'eau (B). A

2. Utilisez un tournevis cruciforme pour desserrer les quatre vis de l'adaptateur.

dans le sens de la flèche pour le desserrer de 5 mm (*).

4. Insérez l'adaptateur sur le robinet d'eau, puis serrez les vis tout en soulevant l'adaptateur.

6. Tout en tirant vers le bas la partie (D) sur le tuyau d'eau, raccordez le tuyau d'eau à l'adaptateur. Ensuite, relâchez la partie (D). Le tuyau s'enclenche dans l'adaptateur en émettant un son.

Pour terminer le raccordement du tuyau d'eau, reportezvous aux parties 2 et 3 de la section « Raccordement à un robinet d'eau fileté ».

Après avoir raccordé le tuyau d'eau à l'adaptateur, vérifiez que le branchement a été correctement effectué en tirant le tuyau d'eau vers le bas. • Utilisez un type de robinet d'eau standard. Si le robinet est à angle droit ou s'il est trop gros, retirez la bague d'écartement avant d'insérer le robinet dans l'adaptateur. Pour les modèles équipés d'une arrivée d'eau chaude supplémentaire :

Installation Vanne de vérification (modèles applicables uniquement) Avant de brancher le tuyau d'eau sur le robinet d'eau, branchez la vanne de vérification fournie sur le robinet d'eau, puis raccordez le tuyau d'eau.

Aqua Hose (modèles applicables uniquement) L'Aqua Hose avertit l'utilisateur en cas de risque de fuite d'eau. Il analyse le débit d'eau et le voyant central (A) devient rouge lorsqu'il détecte une fuite.

REMARQUE L'extrémité du tuyau Aqua Stop doit être raccordée au robinet d'eau et non à l'appareil.

ÉTAPE 5 Positionnement du tuyau de vidange Le tuyau de vidange peut être positionné de trois manières différentes : Sur le bord d'un lavabo

Le tuyau de vidange doit être placé à une hauteur située entre 60 et 90 cm (*) au-dessus du sol. Afin que le bout du tuyau de vidange reste coudé, utilisez le guide de tuyau en plastique (A) fourni. Fixez le guide au mur à l'aide d'un crochet afin de garantir une vidange optimale.

Dans un conduit d'évacuation Le conduit d'évacuation doit être fixé à une hauteur comprise entre 60 et 90 cm (*). Il est conseillé d'utiliser un tuyau vertical de 65 cm. • Pour vous assurer que le tuyau de vidange reste en place, utilisez le guide de tuyau en plastique fourni (reportezvous à l'illustration). • Pour éviter de siphonner le flux d'eau pendant la vidange, veillez à insérer le tuyau de vidange à 15 cm de profondeur dans le conduit d'évacuation. • Pour éviter que le tuyau de vidange ne bouge trop, fixez son guide au mur. Exigences minimales pour le conduit vertical d'évacuation : • Diamètre minimum de 5 cm • Débit d'au moins 60 litres par minute

Installation Dans une culotte de conduit d'évacuation de lavabo La culotte de conduit d'évacuation doit être située au-dessus du siphon du lavabo, afin que l'extrémité du tuyau soit au moins à 60 cm au-dessus du sol. (*) : 60 cm ATTENTION Avant de raccorder le conduit d'évacuation à la culotte de conduit d'évacuation de lavabo, retirez le couvercle de cette dernière.

ATTENTION Ne placez pas le tuyau de vidange à proximité d'eau stagnante ou sur des surfaces mouillées. L'eau risquerait de refluer dans le lave-linge.

ÉTAPE 6 Sous tension Branchez le cordon d'alimentation sur une prise murale de tension nominale appropriée, mise à la terre et protégée par un fusible ou un disjoncteur. Ensuite, appuyez sur le bouton Marche/Arrêt pour allumer le lave-linge. REMARQUE Le verrou du hublot (levier) (A) est initialement conçu pour présenter un certain jeu, car cela rend le verrou du hublot plus facile à insérer dans le hublot. A

REMARQUE Si le hublot est verrouillé pendant l'installation, branchez le cordon d'alimentation et mettez l'appareil sous tension. Le hublot se déverrouille.

Avant de démarrer REMARQUE Avant de faire votre lessive pour la première fois, vous devez lancer un cycle complet sans mettre de linge dans le tambour.

Paramètres initiaux Exécution de la fonction Calibrage (recommandée) La fonction Calibrage permet au lave-linge de détecter précisément le poids du linge. Assurez-vous que le tambour est vide avant d'exécuter la fonction Calibrage. 1. Éteignez, plus rallumez le lave-linge.

en mode Calibrage. Le message « Cb » s'affiche.

simultanément enfoncés pendant 3 secondes pour passer

3. Appuyez sur Départ/Pause pour exécuter le cycle Calibrage. 4. Le tambour tourne pendant environ 3 minutes. (Le sens de rotation du tambour peut varier selon les modèles.) 5. Lorsque le mode de calibrage est terminé, « 0 » apparaît à l'écran et le lave-linge s'éteint automatiquement. 6. Le lave-linge est maintenant prêt à être utilisé.

Instructions de lavage ÉTAPE 1 Trier Triez le linge en fonction de ces critères : • • •

Symbole textile : séparez le coton, les fibres mélangées, les synthétiques, la soie, la laine et les rayonnes. Couleurs : séparez le blanc des couleurs. Taille : mélangez ensemble des articles de différentes tailles dans le tambour améliore les performances de lavage. • Sensibilité : lavez les articles délicats séparément, en utilisant le cycle de lavage Easy Iron (Repassage facile) pour les articles neufs en laine vierge et en soie, ainsi que pour les rideaux. Vérifiez les étiquettes sur les vêtements. REMARQUE Assurez-vous d'avoir vérifié l'étiquette attenante aux vêtements et triez-les en conséquence avant de lancer le lavage.

ÉTAPE 2 Vider les poches Videz toutes les poches des vêtements à laver. •

Les objets métalliques tels que les pièces de monnaie, les épingles et les boucles sur les vêtements sont susceptibles d'endommager les autres articles de votre lessive ainsi que le tambour.

Retournez les vêtements ayant des boutons et des broderies. •

Veillez à fermer les fermetures éclair des pantalons et des vestes afin de ne pas endommager le tambour ou les vêtements. Les fermetures éclair doivent être maintenues fermées à l'aide d'un fil. • Les vêtements pourvus de lanières peuvent s'emmêler avec d'autres vêtements. Veillez à attacher ensemble les lanières avant de lancer le cycle de lavage.

ÉTAPE 3 Utiliser un filet à linge •

Les soutiens-gorge (lavables à l'eau) doivent être placés dans un filet à linge. Les parties métalliques des soutiens-gorge peuvent en effet sortir du soutien-gorge et déchirer le linge. • Les vêtements légers et de petite taille, tels que les chaussettes, gants, bas et mouchoirs, peuvent se coincer entre le hublot et la paroi du lave-linge. Placez-les dans un sac à linge fin. • Ne lavez pas le filet à linge seul, sans linge. Ceci pourrait provoquer des vibrations anormales susceptibles d'entraîner des déplacements intempestifs du lave-linge et des blessures.

ÉTAPE 4 Prélavage (si nécessaire) Sélectionnez l'option Prélavage pour le cycle sélectionné si le linge est très sale. Lorsque vous sélectionnez l'option Prélavage, assurez-vous de verser de la lessive en poudre dans le compartiment de lavage principal.

Avant de démarrer ÉTAPE 5 Évaluation de la capacité de charge Ne surchargez pas le lave-linge. Une surcharge peut empêcher le lave-linge de laver correctement. Pour connaître la capacité de charge correspondant au type de linge, reportez-vous en page 42. REMARQUE Lorsque vous lavez des draps ou des couettes, il se peut que la durée de lavage soit allongée ou que l'efficacité de l'essorage soit moindre. Pour les couettes ou housses de couette, la vitesse du cycle d'essorage maximale recommandée est de 800 tr/min et la capacité de charge est de 2,0 kg maximum. ATTENTION • •

Le linge mal équilibré peut réduire la performance d'essorage. Ne claquez pas le hublot. Fermez le hublot doucement. Sinon, le hublot risque de ne pas être correctement fermé. ATTENTION Assurez-vous que le linge est entièrement inséré dans le tambour et qu'il n'y a rien de coincé dans le hublot.

ÉTAPE 6 Appliquer un type de lessive correct La lessive à utiliser dépend du type de tissu (coton, synthétiques, vêtements délicats, laine), de la couleur, de la température de lavage et du degré de salissure. Utilisez toujours une lessive qui mousse peu, prévue pour les lavelinge automatiques. REMARQUE •

Respectez les recommandations du fabricant de la lessive ; celles-ci ont été élaborées en fonction du poids du linge, du degré de salissure et de la dureté de l'eau de votre région. Si vous n'êtes pas sûr de la dureté de votre eau, contactez les autorités locales. • N'utilisez pas une lessive qui a tendance à se durcir ou se solidifier. Ce type de lessive peut subsister après le cycle de rinçage et bloquer la sortie de vidange. ATTENTION Lorsque vous lavez des articles en laine en utilisant le cycle LAINE ou LAINE/DÉLICAT, utilisez uniquement de la lessive liquide neutre. Si vous utilisez de la lessive en poudre avec le cycle LAINE ou LAINE/DÉLICAT, celle-ci risque de laisser des traces sur le linge et de le décolorer.

Capsules de lessive Pour obtenir un résultat optimal en utilisant des capsules de lessive, veuillez suivre ces instructions. 1. Placez la capsule au fond du tambour vide, vers l'arrière.

2. Mettez votre linge dans le tambour par-dessus la capsule.

ATTENTION Pour les cycles utilisant de l'eau froide ou les cycles qui se terminent en moins d'une heure, il est recommandé d'utiliser de la lessive liquide. Sinon, la capsule risque de ne pas se dissoudre complètement.

Avant de démarrer Recommandation en matière de lessive Les recommandations sont valables pour les plages de températures indiquées dans le tableau des cycles. 

Lessive liquide uniquement

Lessive en poudre uniquement

Pour linge délicat et en laine

Instructions relatives au tiroir à lessive Le lave-linge comporte un distributeur à trois compartiments : le compartiment de gauche pour la lessive de lavage principal, le compartiment central pour l'adoucissant et le compartiment de droite pour la lessive de prélavage. 1.

Compartiment de prélavage : lessive de prélavage ou amidon.

Compartiment de lavage principal : lessive de lavage principal, adoucisseur d'eau, agent de trempage, produit blanchissant et/ou détachant.

Compartiment d'adoucissant : additifs, comme de l'adoucissant. Ne dépassez pas le trait de remplissage maximum (A).

REMARQUE L'aspect réel du compartiment d'adoucissant peut varier selon le modèle.

N'ouvrez pas le tiroir à lessive lorsque le lave-linge fonctionne. N'utilisez pas les types de lessive suivants : -- Tablettes ou capsules -- Boule ou filet de lavage Pour éviter d'obstruer le compartiment, diluez les doses de lessive ou d'adoucissant concentré(e) dans un peu d'eau avant de les verser dans le bac. Lorsque la fonction Arrêt différé est sélectionnée, ne versez pas de lessive directement dans le tambour. En cas de non-respect de ces consignes, votre linge risque d'être décoloré. Utilisez le tiroir à lessive lorsque la fonction Arrêt différé est sélectionnée. N'utilisez aucun produit nettoyant pour nettoyer le tambour. Les résidus chimiques dans le tambour détériorent les performances de lavage. Faites attention à ne pas déverser d'adoucissant sur le plan de travail ou le panneau de commande.

Avant de démarrer Verser la lessive dans le tiroir à lessive 1. Ouvrez le tiroir à lessive.

Spécifiques aux tissus en laine et fragiles lavables en machine, notamment les tissus extra-fins, les soutiensgorge, la lingerie (soie) et autres tissus lavables uniquement à la main. • Le cycle LAINE/DÉLICAT se caractérise par de légers mouvements de va-et-vient et un trempage afin d'éviter que les fibres ne se froissent/déforment. • Nous vous recommandons d'utiliser une lessive liquide neutre.

principal en suivant les instructions ou recommandations du fabricant. Pour utiliser de la lessive liquide, reportezvous en page 38. Ne dépassez pas le trait de remplissage maximum (A) lors de l'ajout de lessive.

d'adoucissant. Ne dépassez pas le trait de remplissage maximum (A). L'adoucissant est ajouté au lavage au cours du rinçage final.

de prélavage dans le compartiment de prélavage en suivant les instructions ou recommandations du fabricant. 5. Fermez le tiroir à lessive.

Ne versez pas de lessive en poudre dans le guide de lessive liquide. • Diluez votre adoucissant concentré dans un peu d'eau avant de le verser dans le compartiment approprié. • Ne versez pas de lessive de lavage principal dans le compartiment d'adoucissant.

Avant de démarrer Utilisation de lessive liquide (modèles applicables uniquement) •

Si le compartiment à lessive liquide est fourni séparément parmi les accessoires -- Insérez le compartiment à lessive liquide dans le compartiment de lavage principal avant de verser la lessive liquide. • Si le compartiment à lessive liquide est installé dans le distributeur manuel -- Appuyez sur le compartiment à lessive liquide avant de verser la lessive liquide. A

Lorsque vous versez la lessive liquide, ne dépassez pas le trait de remplissage maximum (A) présent dans le compartiment à lessive liquide. • Insérez le guide de lessive liquide uniquement après avoir retiré le tiroir à lessive du lave-linge en appuyant sur la manette d'ouverture (A). • Après le lavage, il se peut qu'il y ait encore un peu de lessive liquide dans le tiroir à lessive. ATTENTION •

N'utilisez pas la fonction Prélavage lorsque vous utilisez de la lessive liquide. • Retirez le compartiment à lessive liquide lorsque vous utilisez de lessive en poudre.

Opérations Panneau de commande 02

Tournez la molette pour sélectionner un cycle. L'écran affiche des informations sur le déroulement de la programmation et sur le temps restant, ou encore un code d'erreur le cas échéant.

REMARQUE Le temps de lavage réel peut être différent du temps estimé initialement affiché sur le panneau de commande lors de la sélection du cycle.

La fonction Arrêt différé vous permet de définir l'heure de fin du cycle sélectionné. En fonction des réglages que vous avez définis, l'heure de départ du cycle sera calculée par la logique interne de l'appareil. Par exemple, ce réglage est utile pour programmer votre appareil pour terminer un lavage au moment où vous revenez chez vous après le travail. •

Appuyez plusieurs fois sur le bouton pour sélectionner les heures.

Permet de modifier la température de l'eau du cycle sélectionné. Permet de modifier la vitesse d'essorage du cycle sélectionné. •

Arrêt cuve pleine (aucun voyant ): le dernier cycle de rinçage est suspendu afin que le linge trempe dans l'eau. Pour décharger le tambour, lancez un cycle de vidange ou d'essorage. -- Pour utiliser l'option Arrêt cuve pleine, appuyez plusieurs fois sur Essorage jusqu'à ce que tous les voyants de l'option Essorage s'éteignent. • Sans essorage : le lave-linge ne lance aucun cycle d'essorage après le processus de vidange final. -- Pour utiliser l'option Sans essorage, appuyez plusieurs fois sur Essorage jusqu'à ce que le voyant de l'option ( ) s'allume.

Appuyez sur ce bouton pour ajouter des cycles de rinçage supplémentaires.

Cela ajoute un cycle de lavage préliminaire avant le cycle de lavage principal.

Opérations Pour du linge très sale. La durée de chaque cycle est plus longue que d'habitude. Son 08 Intensif

Vous pouvez activer ou désactiver le son du lave-linge. Veuillez noter que ce paramètre n'affecte pas le son qui notifie la présence de codes d'information. •

Pour couper le son, maintenez le bouton Intensif enfoncé pendant 3 secondes. • Pour réactiver le son, maintenez le bouton à nouveau enfoncé pendant 3 secondes. Vous pouvez ajouter un cycle de séchage à la fin du cycle sélectionné, ou bien démarrer un cycle de séchage uniquement. •

Séchage automatique : Appuyez sur le bouton une seule fois pour ajouter le cycle Séchage automatique lequel ajuste automatiquement le temps de séchage en fonction du niveau d'humidité des articles. -- L'écran affiche « --:-- » lorsque le cycle Séchage automatique est sélectionné. • Minuterie : Appuyez sur le bouton entre deux et sept fois pour ajouter le cycle Minuterie lequel se met en route pour une durée de 30 à 240 minutes, respectivement. -- Le temps de séchage estimé apparaît sur l'écran. • Séchage uniquement : Maintenez le bouton enfoncé pendant plus de 3 secondes pour démarrer le cycle Séchage uniquement. -- L'icône de séchage ( ) s'allume à l'écran. -- Si vous sélectionnez le cycle Séchage uniquement, le cycle de lavage est automatiquement annulé. Permet d'activer/désactiver la fonction Anti-tache. Cette fonction permet de retirer un grand nombre de taches tenaces.

La fonction Anti-tache est disponible uniquement pour les cycles de lavage suivants : COTON, SYNTHÉTIQUES, ANTI-ALLERGÈNES, MIX, LAV.+SÉCH.

Permet d'activer ou de désactiver la fonction Smart Control. Laissez le doigt appuyé dessus pour passer en mode d'appairage afin de connecter l'appareil à l'application SmartThings. •

Lorsque la fonction Smart Control est activée, vous pouvez contrôler votre lave-linge à distance à l'aide de l'application SmartThings, depuis votre smartphone ou tablette (Android ou iOS).

Appuyez sur ce bouton pour mettre le lave-linge sous et hors tension.

Appuyez sur ce bouton pour lancer ou arrêter un cycle.

Étapes simples pour démarrer 2

1. Appuyez sur le bouton Marche/Arrêt pour allumer le lave-linge. 2. Tournez le sélecteur de cycle pour sélectionner un cycle. 3. Modifiez les paramètres du cycle (Temp.

4. Pour ajouter une option, appuyez sur le bouton correspondant. 5. Appuyez sur le bouton Départ/Pause.

Changement de cycle pendant le fonctionnement 1. Appuyez sur Départ/Pause pour arrêter le cycle. 2. Sélectionnez un autre cycle. 3. Appuyez de nouveau sur le bouton Départ/Pause pour démarrer le nouveau cycle.

Ajout de linge Pour ajouter du linge une fois le lavage commencé, utilisez Départ/Pause. 1. Laissez le doigt appuyé sur Départ/Pause pour arrêter le cycle de lavage. 2. Ouvrez le hublot et ajoutez le linge dans le tambour. 3. Fermez le hublot, puis laissez à nouveau le doigt appuyé sur Départ/Pause pour reprendre le cycle de lavage.

Opérations Présentation des cycles Cycles standard Cycle

Pour les vêtements en coton, les draps, les sousvêtements, les serviettes ou les t-shirts. La durée de lavage et le nombre de cycles de rinçage s'adaptent automatiquement à la charge. • Pour laver des articles en coton légèrement sales, à une température nominale de 20 °C.

Pour les tissus en polyester (Diolen, Trevira), polyamide (Perlon, Nylon) ou autre matière similaire.

Pour les tissus en coton et en lin qui ont été en contact direct avec la peau, par exemple les sous-vêtements. • Pour des résultats optimaux en termes d'hygiène, sélectionnez une température d'au moins 60 °C. • Les cycles vapeur offrent une protection contre les allergies et l'élimination des bactéries (stérilisation).

Les valeurs données pour les cycles autres que le cycle ECO 40-60 et les cycles de lavage et séchage sont fournies uniquement à titre indicatif. • Les valeurs de temps indiquées ici peuvent être légèrement différentes des valeurs réelles en fonction de la pression/dureté/température de l'eau, du type/de la quantité/du degré de saleté du linge, du type/de la quantité de lessive utilisée, de l'alimentation électrique, et des fonctions supplémentaires sélectionnées.

Permet d'ajouter un rinçage supplémentaire après l'application d'adoucissant sur le linge.

Nettoie le tambour en éliminant la saleté et les bactéries à l'intérieur. • Lancez ce cycle tous les 40 lavages sans ajouter ni lessive ni agent de blanchiment. Un message de notification apparaît après 40 lavages. • Assurez-vous que le tambour est vide. • N'utilisez aucun produit nettoyant pour nettoyer le tambour.

Sélectionnez cette option pour choisir d'autres cycles disponibles sur l'application SmartThings sur votre smartphone.

Pour le linge peu sale (2,0 kg maximum) dont vous avez besoin rapidement. • Utilisez moins de 20 g de lessive. L'utilisation de plus de 20 g de lessive peut laisser des traces de lessive. • Si vous utilisez de la lessive liquide, la dose maximale est de 20 ml.

Pour les charges mixtes composées de tissus en coton et synthétiques.

Utilisez ce cycle pour réduire la quantité de microfibres générées durant le lavage des vêtements synthétiques.

Ce cycle est utile pour éliminer les mauvaises odeurs.

Pour laver en même temps des articles en coton normalement sales, étant déclarés comme lavables à 40 °C ou à 60 °C et pour les faire sécher de façon à pouvoir les ranger immédiatement dans l'armoire. Ce cycle est utilisé pour évaluer la conformité à la législation d'écoconception de l'UE en matière de lavage et de séchage.

Si vous remplissez le lave-linge domestique ou le lave-linge/sèche-linge domestique à la capacité indiquée par le fabricant pour chaque cycle, cela contribuera à générer des économies d'énergie et d'eau. • Le niveau de bruit et le taux d'humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée pendant la phase d'essorage, plus le niveau de bruit sera élevé et plus le taux d'humidité résiduelle sera faible. • Les cycles les plus efficaces en termes de consommation d'énergie sont généralement ceux qui utilisent des températures basses et un temps plus long.

Opérations Options Option Wi-Fi Rappel de la fonction NETTOYAGE TAMBOUR

Cette icône indique que le lave-linge est connecté au réseau Wi-Fi.

Cette icône indique que vous devez nettoyer le tambour à l'aide du cycle NETTOYAGE TAMBOUR. • Tous les 40 cycles, cette icône apparaît pendant une heure puis s'éteint automatiquement. L'icône apparaîtra pendant 5 cycles supplémentaires, s'éteindra, puis n'apparaîtra plus pendant encore 40 cycles. • •

Cette icône indique que la fonction Sécurité enfant est activée. Pour en savoir plus sur la fonction Sécurité enfant, reportez-vous en page 45.

Cette icône indique que le hublot est verrouillé et qu'il ne peut pas être ouvert. • Pendant un cycle, le hublot se verrouille automatiquement et ce voyant s'allume. • Vous pouvez ouvrir le hublot lorsque cette icône disparaît.

Arrêt différé Vous pouvez programmer votre lave-linge pour que le cycle de lavage se termine automatiquement plus tard, en choisissant un départ différé de 1 à 24 heures (par tranches de 1 heure). L'heure affichée correspond à celle à laquelle le lavage se terminera. 1. Sélectionnez un cycle. Puis, modifiez les paramètres du cycle si nécessaire.

jusqu'à ce que l'heure de fin souhaitée soit réglée.

3. Appuyez sur le bouton Départ/Pause. Le voyant correspondant s'allume en indiquant l'heure.

, redémarrez le lave-linge en appuyant sur le bouton Marche/Arrêt.

Exemple de situation réelle Vous souhaitez qu'un cycle de deux heures soit terminé dans 3 heures. Pour cela, ajoutez l'option Arrêt différé au cycle actuel avec le réglage de 3 heures, puis appuyez sur Départ/Pause à 14h00. Une fois cela fait, que se passe-til ? Le lave-linge démarre le cycle à 15h00 et termine à 17h00. Voici la chronologie de cet exemple. 14h00 Définissez la fonction Arrêt différé sur 3 heures

Paramètres Sécurité enfant Pour éviter les accidents impliquant des enfants, la fonction Sécurité enfant verrouille tous les boutons, à l'exception de Marche/Arrêt. •

Pour activer la fonction Sécurité enfant, maintenez les boutons Temp. et Essorage simultanément enfoncés pendant 3 secondes. • Pour désactiver la fonction Sécurité enfant, maintenez les boutons Temp. et Essorage simultanément enfoncés pendant 3 secondes. REMARQUE •

Si la fonction Sécurité enfant est activée, vous devez tout d'abord désactiver la fonction Sécurité enfant si vous souhaitez ajouter de la lessive ou du linge. • Votre réglage sera maintenu même après le redémarrage du lave-linge.

Son Vous pouvez activer ou désactiver le son du lave-linge. Veuillez noter que ce paramètre n'affecte pas le son qui notifie la présence de codes d'information. • •

Pour couper le son, maintenez le bouton Intensif enfoncé pendant 3 secondes. Pour réactiver le son, maintenez le bouton à nouveau enfoncé pendant 3 secondes.

Opérations Fonctions spéciales Smart Control (modèles applicables uniquement) Vous pouvez connecter l'appareil à l'application SmartThings et contrôler votre lave-linge à distance. Connexion de votre lave-linge 1. Téléchargez et ouvrez l'application SmartThings sur votre smartphone ou tablette (Android et iOS). 2. Appuyez sur Marche/Arrêt pour mettre le lave-linge sous tension.

a. Le lave-linge passe en mode AP (Point d'accès) et se connecte à votre smartphone ou tablette. b. Appuyez sur Smart Control

pour authentifier votre lave-linge.

c. Une fois le processus d'authentification terminé, votre lave-linge est bien connecté à l'application. -- Vous pouvez utiliser diverses fonctions disponibles sur l'application SmartThings. REMARQUE • • • •

Si votre lave-linge ne parvient pas à se connecter à l'application SmartThings, réessayez. Vérifiez votre routeur si vous rencontrez un problème de connexion Internet après avoir connecté votre lavelinge à l'application SmartThings. Si la fonction Wi-Fi est désactivée, maintenez les boutons Temp. et Smart Control simultanément enfoncés pendant 3 secondes pour l'activer. Si vous activez la fonction Wi-Fi du lave-linge, vous pouvez vous connecter au lave-linge via l'application SmartThings sur votre smartphone ou tablette, quel que soit l'état d'alimentation du lave-linge. Toutefois, le lave-linge apparaît comme hors ligne sur l'application SmartThings si la connexion Wi-Fi du lave-linge est désactivée. Fermez le hublot avant de démarrer la fonction Smart Control. Si vous utilisez votre lave-linge pendant quelques temps sans le connecter à l'application SmartThings, un message contextuel relatif à la fonction Smart Control (Commande intelligente) s'affiche pendant 3 secondes. Si la fonction Wi-Fi du lave-linge n'est pas connectée à un point d'accès, elle se désactive lors de la mise hors tension de l'appareil.

Stay Connect Configurez la fonction Stay Connect sur votre application SmartThings pour garder la fonction Smart Control activée à la fin d'un cycle. Votre lave-linge reste connecté à l'application afin que vous puissiez lui envoyer d'autres instructions, que vous soyez chez vous ou non. 1. Si vous activez la fonction Stay Connect sur l'application SmartThings, le lave-linge reste en veille en mode d'économie d'énergie après la fin d'un cycle. -- La fonction Stay Connect reste activée jusqu'à 24 heures si le hublot reste fermé. 2. Lorsque la fonction Stay Connect est activée, les icônes des fonctions Smart Control, Verrouillage du hublot et Wi-Fi sont allumées sur l'écran de votre lave-linge. 3. Vous pouvez contrôler votre lave-linge de manière pratique, par exemple ajouter des cycles de rinçage, d'essorage ou de séchage à l'aide de l'application SmartThings.

Le lave-linge passe en veille en mode d'économie d'énergie lorsqu'une opération est mise en pause, même si l'appareil n'est pas connecté à l'application SmartThings. • Dans certaines circonstances, il se peut que seule l'icône de la fonction Verrouillage du hublot soit allumée.

SmartThings Connexion Wi-Fi Sur votre smartphone ou tablette, allez dans Settings (Paramètres), activez la connexion sans fil et sélectionnez un point d'accès. •

Cet appareil prend en charge les protocoles Wi-Fi 2,4 GHz.

Téléchargement Sur un marché d'applications (Google Play Store, Apple App Store, Samsung Galaxy Apps), trouvez l'application SmartThings en saisissant « SmartThings » comme terme de recherche. Téléchargez et installez l'application sur votre appareil. REMARQUE L'application est susceptible d'être modifiée sans préavis en vue d'en améliorer les performances.

Connexion Vous devez d'abord vous connecter à SmartThings avec votre compte Samsung. Pour créer un nouveau compte Samsung, suivez les instructions affichées sur l'application. Vous n'avez pas besoin d'avoir une autre application pour créer votre compte. REMARQUE Si vous avez déjà un compte Samsung, utilisez-le pour vous connecter. Un utilisateur ayant un smartphone ou une tablette Samsung enregistré(e) peut se connecter automatiquement.

Enregistrement de votre appareil sur SmartThings 1. Assurez-vous que votre smartphone ou tablette est connecté(e) à un réseau sans fil. Si ce n'est pas le cas, allez dans Settings (Paramètres), activez la connexion sans fil et sélectionnez un point d'accès. 2. Ouvrez l'application SmartThings sur votre smartphone ou tablette. 3. Si le message « A new device is found. (Nouvel appareil détecté.) » s'affiche, sélectionnez Add (Ajouter). 4. Si aucun message n'apparaît, sélectionnez + et sélectionnez votre appareil dans la liste des appareils disponibles. Si votre appareil ne figure pas dans la liste, sélectionnez Device Type (Type d'appareil) > Specific Device Model (Modèle d'appareil spécifique), puis ajoutez manuellement votre appareil. 5. Enregistrez votre appareil sur l'application SmartThings comme suit. a. Ajoutez votre appareil sur l'application SmartThings. Assurez-vous que votre appareil est connecté à l'application SmartThings. b. Une fois l'enregistrement terminé, votre appareil apparaît sur votre smartphone ou tablette.

Opérations Déclaration de logiciel open source Le logiciel inclus dans cet appareil contient un logiciel de source libre. Vous pouvez obtenir l'intégralité du code source correspondant pendant une période de trois ans après le dernier envoi de cet appareil en contactant notre équipe d'assistance sur http://opensource.samsung.com (veuillez utiliser le menu « Inquiry (Demande) »). Vous pouvez également obtenir l'intégralité du code source correspondant sur un support physique tel qu'un CDROM ; un coût minimal sera alors demandé. L'URL suivante http://opensource.samsung.com/opensource/SMART_AT_051/seq/0 vous redirige vers les informations relatives à la licence open source associées à cet appareil. Cette offre est valable pour quiconque reçoit ces informations.

Lorsque la fonction Wi-Fi est activée, la consommation d'énergie augmente par rapport aux valeurs spécifiées dans les informations indicatives. • Par la présente, Samsung déclare que cet appareil de type matériel radio est conforme à la Directive 2014/53/UE et aux exigences réglementaires pertinentes en vigueur au Royaume-Uni. L'intégralité du texte de la déclaration de conformité de l'UE et de la déclaration de conformité du Royaume-Uni est disponible à l'URL suivante : La Déclaration de conformité officielle est disponible sur http://www.samsung.com ; allez dans Support (Assistance) > page d'accueil de Support (Assistance), puis saisissez le nom du modèle. Puissance maximale de l'émetteur RF : 20 dBm entre 2,402 GHz et 2,480 GHz.

Maintenance Maintenez le lave-linge propre afin d'éviter de dégrader ses performances et de préserver sa durée de vie.

Lancez ce cycle régulièrement pour nettoyer le tambour en éliminant les bactéries qu'il contient. Ce cycle chauffe l'eau entre 60 °C et 70 °C et élimine également la saleté accumulée au niveau du joint d'étanchéité en caoutchouc du hublot. 1. Appuyez sur le bouton Marche/Arrêt pour allumer le lave-linge. 2. Tournez le sélecteur de cycle pour sélectionner le cycle NETTOYAGE TAMBOUR. 3. Maintenez le bouton Départ/Pause enfoncé. REMARQUE • • •

La température de l'eau pour le cycle NETTOYAGE TAMBOUR est réglée à 70 °C et ne peut pas être modifiée. Il est recommandé de lancer le cycle NETTOYAGE TAMBOUR une fois tous les 40 lavages. Pour éviter la formation de tartre, ajoutez la quantité appropriée de lessive en fonction de la dureté de votre eau locale ou ajoutez un additif adoucisseur d'eau avec la lessive.

Rappel de la fonction NETTOYAGE TAMBOUR Selon le modèle, le rappel NETTOYAGE TAMBOUR correspond soit à une icône, soit à un voyant. Pour les modèles avec des icônes, l'icône s'allume sur le panneau de commande. Pour les modèles avec des voyants, le voyant s'allume à côté du bouton NETTOYAGE TAMBOUR ou dans la zone d'options du panneau de commande. • • • • •

Le rappel NETTOYAGE TAMBOUR clignote sur le panneau de commande tous les 40 lavages. Il est recommandé de lancer le cycle NETTOYAGE TAMBOUR régulièrement. Lorsque vous voyez clignoter ce rappel pour la première fois, vous pouvez l'ignorer 6 fois de suite. À partir du 7ème lavage, le rappel n'apparaît plus. Toutefois, il réapparaît à nouveau au 40ème lavage. Même une fois le dernier cycle terminé, le message « 0 » peut rester affiché. Même si le message « 0 » ne disparaît pas, l'appareil fonctionne normalement. Nous vous recommandons de lancer le cycle régulièrement pour des questions d'hygiène.

Maintenance Vidange d'urgence En cas de coupure de courant, vidangez l'eau à l'intérieur du tambour avant de retirer le linge.

2. Ouvrez le cache du filtre (A). -- TYPE 1 : Appuyez doucement sur la zone supérieure du cache du filtre (A) pour l'ouvrir. -- TYPE 2 : Appuyez le loquet du cache du filtre (A) pour l'ouvrir. A

3. Placez un grand bac vide autour du cache et tirez le tuyau de vidange d'urgence jusqu'au bac, tout en maintenant en place le bouchon du tuyau (B).

et réinsérez le tuyau. Puis, fermez le cache du filtre. REMARQUE Utilisez un grand bac car la quantité d'eau dans le tambour peut être plus importante que vous ne pensez.

Nettoyage Surface du lave-linge Utilisez un chiffon doux avec un produit d'entretien ménager non abrasif. Ne pulvérisez pas d'eau sur le lave-linge.

Filtre à maille Nettoyez le filtre à maille du tuyau d'eau une ou deux fois par an.

sorte à ce que le raccord fileté soit également sous l'eau. 6. Séchez le filtre à maille complètement à l'ombre. 7.

Réinsérez le filtre à maille dans la vanne d'arrivée d'eau et rebranchez le tuyau d'eau sur la vanne d'arrivée d'eau.

8. Ouvrez le robinet d'eau. REMARQUE Si le filtre à maille est obstrué, le code d'information « 4C » apparaît à l'écran.

Maintenance Filtre à impuretés Il est recommandé de nettoyer le filtre à impuretés tous les 2 mois pour prévenir son obstruction. Une obstruction du filtre à impuretés peut réduire l'effet de bulles.

à la section « Vidange d'urgence ». 3. Ouvrez le cache du filtre. -- TYPE 1 : Appuyez doucement sur la zone supérieure du cache du filtre pour l'ouvrir. -- TYPE 2 : Appuyez sur le loquet du cache du filtre pour l'ouvrir.

vidangez le reste d'eau. 5. Nettoyez le filtre à impuretés à l'aide de brosses souples. Assurez-vous que l'hélice de la pompe de vidange située à l'intérieur du filtre n'est pas bloquée. 6. Réinsérez le filtre à impuretés et tournez son bouton vers la droite.

Certains filtres à impuretés sont dotés d'un bouton de sécurité conçu pour éviter les accidents impliquant des enfants. Pour déverrouiller le bouton de sécurité du filtre à impuretés, enfoncez le bouton et tournez-le dans le sens antihoraire. Le mécanisme de ressort du bouton de sécurité aide à ouvrir le filtre. • Pour verrouiller le bouton de sécurité du filtre à impuretés, tournez-le dans le sens horaire. Le ressort émet un cliquetis qui est normal. REMARQUE Si le filtre à impuretés est obstrué, le code d'information « 5C » apparaît à l'écran. ATTENTION •

Assurez-vous que le bouton du filtre est correctement fermé après avoir nettoyé le filtre. Dans le cas contraire, cela peut provoquer une fuite.

Assurez-vous que le filtre est correctement inséré après l'avoir nettoyé. Dans le cas contraire, cela peut causer une défaillance opérationnelle ou une fuite.

3. Nettoyez les composants du tiroir à l'eau courante à l'aide d'une brosse souple.

4. Nettoyez le compartiment du tiroir à l'aide d'un goupillon pour éliminer les résidus de lessive et le tartre sur le compartiment du tiroir.

liquide dans le tiroir. 6. Poussez le tiroir à lessive à l'intérieur pour le fermer.

REMARQUE Pour retirer la lessive restante, lancez un cycle RINÇAGE+ESSORAGE en laissant le tambour vide.

Maintenance Reprise du fonctionnement après du gel Le lave-linge peut geler lorsque la température descend en-dessous de 0 °C. 1. Mettez le lave-linge hors tension et débranchez le cordon d'alimentation. 2. Versez de l'eau chaude sur le robinet d'eau pour assouplir le tuyau d'eau. 3. Débranchez le tuyau d'eau et trempez-le dans de l'eau chaude. 4. Versez de l'eau chaude dans le tambour et laissez-la agir pendant environ 10 minutes. 5. Raccordez le tuyau d'eau au robinet d'eau. REMARQUE Si le lave-linge ne fonctionne toujours pas normalement, répétez les étapes ci-dessus jusqu'à ce qu'il fonctionne normalement.

Mesures en cas de non-utilisation prolongée Évitez de ne pas utiliser le lave-linge pendant une période prolongée. Si vous n'utilisez pas le lave-linge pendant une période prolongée, vidangez-le et débranchez le cordon d'alimentation. 1. Tournez le sélecteur de cycle pour sélectionner le cycle RINÇAGE+ESSORAGE. 2. Videz le tambour et appuyez sur le bouton Départ/Pause. 3. Lorsque le cycle est terminé, fermez le robinet d'eau et débranchez le tuyau d'eau. 4. Mettez le lave-linge hors tension et débranchez le cordon d'alimentation. 5. Ouvrez le hublot pour faire circuler l'air dans le tambour.

Dépannage Contrôles Si vous rencontrez un problème avec votre lave-linge, consultez tout d'abord le tableau suivant et essayez les suggestions proposées. Problème

L'appareil ne démarre pas.

Assurez-vous que le lave-linge est branché. Assurez-vous que le hublot est correctement fermé. Assurez-vous que les robinets d'eau sont ouverts. Assurez-vous d'avoir appuyé ou tapé légèrement sur Départ/Pause pour démarrer le lave-linge. • Assurez-vous que la fonction Sécurité enfant n'est pas activée. • Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces cliquetis indiquent qu'il vérifie que le hublot est bien verrouillé et qu'il effectue une vidange rapide. • Vérifiez les fusibles ou réarmez le disjoncteur.

L'arrivée d'eau est insuffisante ou interrompue.

Ouvrez entièrement le robinet d'eau. Assurez-vous que le hublot est correctement fermé. Assurez-vous que le tuyau d'arrivée d'eau n'est pas gelé. Assurez-vous que le tuyau d'arrivée d'eau n'est pas entortillé ou obstrué. Assurez-vous que la pression d'eau est suffisante. Assurez-vous que le filtre à maille du tuyau d'arrivée d'eau est propre.

Assurez-vous que la pression d'eau est suffisante pour faire fonctionner le lavelinge. Assurez-vous que de la lessive a été ajoutée dans le bac central du tiroir à lessive. Vérifiez que le bouchon de rinçage est correctement inséré. Si vous utilisez de la lessive en poudre, assurez-vous que le sélecteur de lessive est en position haute. Retirez le bouchon de rinçage et nettoyez le tiroir à lessive.

En fin de cycle, de la lessive subsiste dans le tiroir à lessive.

Le lave-linge génère un niveau excessif de vibrations ou de bruit.

Assurez-vous que le lave-linge est installé sur un sol plan et solide non glissant. Si le sol n'est pas plan, utilisez les pieds réglables pour ajuster la hauteur du lave-linge. Assurez-vous que les boulons de transport ont été retirés. Assurez-vous que le lave-linge n'est en contact avec aucun autre objet. Assurez-vous que la charge de linge est bien équilibrée. Le moteur peut générer du bruit lors du fonctionnement normal. Des salopettes ou des vêtements comportant des éléments métalliques peuvent générer du bruit lors du lavage. Ceci est tout à fait normal. Les objets métalliques tels que des pièces de monnaie peuvent générer du bruit. Après le lavage, retirez ces objets du tambour ou du boîtier du filtre.

Le lave-linge ne se vidange pas et/ou n'essore pas.

Assurez-vous que le tuyau de vidange est bien droit tout le long du système de vidange. Si vous rencontrez un problème de vidange, appelez le centre de réparation. Assurez-vous que le filtre à impuretés n'est pas obstrué. Fermez le hublot et appuyez ou tapez légèrement sur Départ/Pause. Pour des raisons de sécurité, le lave-linge ne fait pas tourner le tambour ou n'essore pas tant que le hublot n'est pas fermé. Assurez-vous que le tuyau de vidange n'est pas gelé ou obstrué. Assurez-vous que le tuyau de vidange est raccordé à un système de vidange non obstrué. Si l'alimentation électrique du lave-linge n'est pas suffisante, le lave-linge ne se vidange pas ou n'essore pas temporairement. Dès que l'alimentation électrique sera à nouveau suffisante, le lave-linge fonctionnera normalement.

L'essorage ne fonctionne pas. • • •

Assurez-vous que le linge est réparti de manière homogène. Assurez-vous que le lave-linge est installé sur une surface plane et stable. Rééquilibrez la charge. Si vous souhaitez ne laver qu'un seul vêtement, par exemple un peignoir de bain ou un jean, il se peut que le résultat final d'essorage ne soit pas satisfaisant et que le message d'erreur « Ub » apparaisse à l'écran.

• • • Le hublot ne s'ouvre pas.

Quantité de mousse trop importante.

Impossible mettre de la lessive supplémentaire.

Appuyez ou tapez légèrement sur Départ/Pause pour arrêter le lave-linge. Le mécanisme de verrouillage du hublot se débloque après quelques instants. Le hublot ne s'ouvre que 3 minutes après l'arrêt ou la désactivation du lavelinge. • Vérifiez que toute l'eau présente dans le tambour a été vidangée. • Le hublot ne s'ouvre pas si de l'eau reste dans le tambour. Vidangez le tambour et ouvrez le hublot manuellement. • Vérifiez que le voyant de verrouillage du hublot est éteint. Le voyant de verrouillage du hublot s'éteint une fois la vidange du lave-linge terminée. • • •

Assurez-vous d'utiliser les types de lessive recommandés. Utilisez une lessive haute efficacité pour empêcher la surproduction de mousse. Réduisez la quantité de lessive pour les lavages à l'eau douce, les petites charges ou pour le linge peu sale. • Il est vivement conseillé d'utiliser une lessive haute efficacité. •

Assurez-vous que la quantité de lessive et d'adoucissant restante ne dépasse pas la limite.

• L'appareil s'arrête. • • •

La température de l'eau lors du remplissage n'est pas correcte.

Le linge n'est pas essoré correctement.

Branchez le cordon d'alimentation sur une prise électrique qui fonctionne. Vérifiez les fusibles ou réarmez le disjoncteur. Fermez le hublot et appuyez sur le bouton Départ/Pause pour démarrer le lavelinge. Pour des raisons de sécurité, le lave-linge ne fait pas tourner le tambour ou n'essore pas tant que le hublot n'est pas fermé. Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces cliquetis indiquent qu'il vérifie que le hublot est bien verrouillé et qu'il effectue une vidange rapide. Le cycle peut comporter une phase de pause ou de trempage. Il se peut que le lave-linge se remette en marche après quelques minutes. Assurez-vous que le filtre à maille du tuyau d'arrivée d'eau sur les robinets d'eau n'est pas obstrué. Nettoyez le filtre à maille régulièrement. Si l'alimentation électrique du lave-linge n'est pas suffisante, le lave-linge ne se vidange pas ou n'essore pas temporairement. Dès que l'alimentation électrique sera à nouveau suffisante, le lave-linge fonctionnera normalement. Ouvrez entièrement les deux robinets. Vérifiez que la température sélectionnée est correcte. Assurez-vous que les tuyaux sont raccordés aux bons robinets. Rincez les canalisations d'eau. Assurez-vous que le chauffe-eau est réglé sur une température de 49 °C minimum. Vérifiez également la capacité et le taux de récupération du chauffeeau. Débranchez les tuyaux et nettoyez le filtre à maille. Le filtre à maille est peutêtre obstrué. Lors du remplissage du lave-linge, la température de l'eau est susceptible de varier car la fonction de contrôle automatique de la température vérifie la température de l'eau entrante. Ceci est tout à fait normal. Lors du remplissage du lave-linge, vous pouvez remarquer que seule de l'eau chaude et/ou froide passe par le distributeur alors qu'une température de lavage contraire est sélectionnée. Ceci est tout à fait normal ; ce phénomène est dû à la fonction de contrôle automatique de la température chargée de déterminer la température de

Utilisez la vitesse d'essorage High (Élevée) ou Extra High (Très élevée). Utilisez une lessive haute efficacité pour réduire la surproduction de mousse. La charge n'est pas assez importante. De petites charges (un ou deux articles) risquent de mal se répartir et donc de mal être essorées. • Assurez-vous que le tuyau de vidange n'est pas emmêlé ou obstrué.

De l'eau fuit du lavelinge.

Assurez-vous que le hublot est correctement fermé. Vérifiez que tous les raccordements des tuyaux sont bien serrés. Assurez-vous que l'extrémité du tuyau de vidange est bien insérée et fixée au système de vidange. • Évitez toute surcharge. • Utilisez une lessive haute efficacité pour empêcher la surproduction de mousse. • Vérifiez s'il y a quelque chose de coincé entre le hublot et le diaphragme. -- S'il y a quelque chose de coincé entre le hublot et le diaphragme, cela peut entraîner une fuite ou endommager le diaphragme. •
