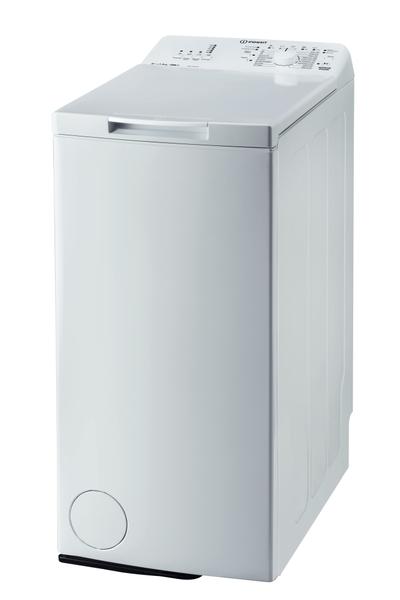

Mode d'emploi Lave-linge ouverture dessus posable Indesit : 5 kg - ITWA 51052 W (FR)

• Le lave-linge doit être installé dans une pièce, jamais à l’extérieur. • Ne rangez pas de produits inflammables à proximité du lavelinge. • Ne placez pas d’appareils électriques sur le couvercle de votre lave-linge. • Pour éviter qu’ils ne jouent avec l’appareil, les jeunes enfants ne doivent pas être laissés sans surveillance à proximité du lave- linge. • Le lave-linge peut être utiliser par les enfants de plus de 8 ans, ainsi que les personnes aux capacités physiques, sensorielles ou mentales réduites, ainsi que les personnes pourvues de connaissances insuffisantes sous réserve que ces dernières sont sous surveillance ou instruites par une personnes responsable sur l´utilisation sûre de la machine qu´elles aient compris les dangers potentiels découlant de l´utilisation de cette dernière. Les enfants ne doivent pas jouer avec la machine à laver. La maintenance et l´entretien de la machine à laver ne doivent être faits par les enfants sans surveillance • N’ouvrez pas le couvercle brusquement. • Si nécessaire, le câble d’alimentation doit être remplacé par un câble d’alimentation d’origine, disponible auprès du Service Après-vente. Le câble

d’alimentation ne doit être remplacé que par un technicien qualifié. • Avant de procéder au nettoage ou à l’entretien, veillez à débrancher l’appareil.

• Les matériaux d’emballage sont recyclables à 100% et portent le symbole de recyclagel . Pour la mise au rebut, suivez les réglementations locales en vigueur.

anciens appareils • Cet appareil porte le symbole du recyclage, conformément à la Directive Européenne 2002/96/ CE relative aux Déchets des Équipements Électriques et Électroniques (WEEE). Avant de vous séparer de l’appareil, rendez-le inutilisable en coupant le câble d’alimentation de manière à ce que l’appareil ne puisse plus être raccordé au réseau électrique. • Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne indique que ce produit ne peut en aucun cas être traité comme une ordure ménagère. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, il convient de respecter les réglementations locales en vigueur. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à votre déchetterie locale ou directement à votre revendeur. • Le lave-linge est fabriqué à partir de matériaux recyclables. Pour la mise au rebut, il convient de respecter les réglementations locales en vigueur. • Avant de vous débarrasser de votre appareil, veillez à enlever tout résidu de détergent et rendez-le inutilisable en sectionnant le câble d’alimentation.

• L’appareil répond aux exigences des Directives Communautaires : 2006/95/EC relative à la basse tension 2004/108/EC relative à la compatibilité électromagnétique. Le fabricant ne sera pas tenu responsable des dommages sur le linge dûs au respect incorrect ou le non respect des instructions concernant le soin du linge, indiquées sur les étiquettes des vêtements ou du linge.

a. Coupez et retirez la housse plastique. b. Retirez la protection du dessus et les coins de protection. c. Retirez la protection du bas en faisant basculer l’appareil et en le faisant pivoter sur un coin inférieur arrière. Contrôlez que la pièce en plastique de la protection de la base si celleci est présente) reste dans l’emballage et non pas dans le fond de la machine.Ceci est important, car cette pièce plastique pourrait endommager la machine pendant son fonctionnement. d. Ouvrez le couvercle en appuyant légèrement vers le bas lorsque vous soulevez la poignée. Retirez la cale en polystyrène (selon les modèles). e. Retirez le film de protection bleu du bandeau (selon les modèles). • Après avoir déballé le lave-linge, vérifiez qu’il n’a pas été endommagé pendant le transport. En cas de oute, n’utilisez pas la machine. Contactez le Service Aprèsvente ou votre revendeur local. • Les matériaux d’emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être tenus hors de portée des enfants, car ils sont une source de danger potentiel. • Si la machine a été exposée au froid avant d’être livrée, maintenez-la à température ambiante pedant quelques heures avant de la mettre en marche.

• L’appareil est équipé de vis de transport et d’un bridage de transport, afin d’éviter tout endommagement éventuel de l’appareil en cours de transport. Il faut obligatoirement retirer le bridage de transport avant d’utiliser la machine (voir le chapitre “Installation”/“Retirez le bridage de transport”).

• Placez l’appareil sur un sol plat et stable. • Réglez les pieds afin que la machine soit stable et de niveau (voir le chapitre (voir “Installation”/“Réglage des pieds”). • En cas de plancher en bois ou parquet flottant (tels que parquet ou planchers laminés) placer la machine à laver sur un panneau aux dimensions minima de 40 x 60 cm et d´une épaisseur minimum de 3 cm, fixé au plancher par l´intermédiaire des vis. • Assurez-vous que les bouches de ventilation à la base de votre lave-linge (selon le modèle) ne sont pas obstruées par de la moquette ou tout autre matériau.

• Brancher de manière solide le tuyau d’évacuation au siphon ou à un tuyau de canalisation différent (voir le chapitre “Installation”/“Raccordement du tuyau de vidange”). • Si la machine est connectée à un système de vidange intégré, assurez-vous que ce dernier est équipé d’un évent pour empêcher le remplissage et la vidange d’eau simultanés (effet de siphon).

• Ees raccordements électriques doivent être réalisés par un technicien qualifié, en conformité avec les instructions du fabricant et les normes locales en vigueur. • Les données techniques (tension, puissance et fusible) figurent sur la plaque signalétique située à l’arrière de l’appareil. • N’utilisez ni rallonge, ni adaptateur multiple. • Débranchez le lave-linge avant de procéder à son entretien. • L’accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur bipolaire doit être possible à tout moment après l’installation. • N’utilisez en aucun cas la machine si elle a été endommagée pendant le transport. Informez-en le Service Après-vente. • Le câble d’alimentation ne doit être remplacé que par le Service Après-vente. • L’appareil doit être relié à une installation efficace de mise à la terre, conformément aux réglementations en vigueur. En particulier, les appareils installés dans des locaux contenant une douche ou une baignoire doivent être protégés par un dispositif à courant différentiel résiduel au moins égal à 30 mA. La mise à la terre de l’appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant directement ou indirectement du non-respect des instructions figurant dans le présent mode d’emploi. • En cas de mise en place d´un disjoncteur de protection (RCCB), utiliser de préférence le type à la référence . Dimensions approximatives: Largeur : 400 mm Hauteur : 900 mm Profondeur : 600 mm

• Raccordez le tuyau d’arrivée d’eau conformément aux prescriptions des Compagnies locales de distribution d’eau (voir le chapitre “Installation”/ “Branchez le tuyau d’arrivée d’eau”). • Arrivée d’eau : Eau froide uniquement • Robinet d’eau : raccord à vis pour tuyaux 3/4” • Pression : 100 - 1 000 kPa (1-10 bar). • Utilisez impérativement des tuyaux neufs pour raccorder votre lave-linge à l’arrivée d’eau. N’utilisez en aucun cas de tuyaux usagés ; mettez ceux-ci au rebut.

DESCRIPTION DU LAVE-LINGE (fig. 1) a. Couvercl

e. Étiquette Service Après-vente (derrière le couvercle du filtre)

f. Levier de mobilité (selon les modèles) Pour déplacer le lave-linge : tirez un peu la poignée à la main et tirez-la jusqu’à la butée avec le pied.

c. Tambour d. Accès de la pompe situé derrière le filtre

INSTALLATION Retirez le bridage de transport L’appareil est équipé d’un bridage de transport, afin d’éviter tout endommagement éventuel de l’appareil au cours du transport. REMARQUE IMPORTANTE : il faut obligatoirement retirer le bridage de transport avant d’utiliser la machine.

avec un tournevis plat ou une clef pour six pans de 8 (“clef à pipe”). (fig. 2). 2. Retirez le bridage de transport (fig. 3).

ouvertures “D” du lave-linge (fig. 4). Remarques : n’oubliez pas de remettre les quatre vis extérieures en place et de les resserrer.

Réglage des pieds (fig. 5, 6) Installez l’appareil sur une surface plane, à proximité des connections électriques, d’eau et d’évacuation. Compensez les inégalités du sol en réglant les pieds (n’insé- rez sous les pieds ni morceaux de bois, ni carton, etc.):

à laver en faisant 2-3 tours dans le sens d’une aiguille d’une montre. Ensuite, débloquer l’écrou de sécurité moyennant une clé. 2. Réglez la hauteur des pieds à la main.

la vanne sur la partie arrière de la machine à laver (“A”); visser à la main l’autre bout du tuyau à la vanne d’amenée d’eau. 2. Vérifiez que le tuyau ne forme pas de noeud.

sens inverse des aiguilles d’une montre. • Si le tuyau n’est pas suffisamment long, remplacez- le par un tuyau de longueur suffisante résistant à la pression (minimum 1000 kPa - en conformité avec EN 61770). Si vous avez besoin du tuyau limitateur plus long, contactez notre service client ou votre représent ant commercial. • Vérifiez régulièrement que le tuyau d’arrivée ne présente ni signes de fragilisation, ni fissures. Le cas échéant, remplacezle. • Le lave-linge peut être branché sans clapet antiretour.

Sécurité hydraulique (fig. 8)

(selon le modèle) • Vissez le tuyau au robinet d’arrivée d’eau. Ouvrez le robinet à fond et vérifiez l’étanchéité du raccordement. • L’appareil ne doit en aucun cas être connecté au mitigeur d’un chauffe-eau non pressurisé ! • Ne pas plonger la vanne de fermeture sur le tuyau, sinon elle perd sa fonction de protection. • Si le tuyau flexible est endommagé, débranchez immédiatement l’appareil et remplacez-le. Si le tuyau flexible n’est pas suffisamment long, remplacez-le par un tuyau avec sécurité hydraulique de 3 m de long (disponible auprès du Service Aprèsvente ou chez votre Revendeur).

Raccordement du tuyau de vidange (fig. 9) Décrochez le tuyau de vidange de la fixation de gauche, voir la flèche “A” sur la figure. Remarque importante : NE desserrez PAS le raccord du tuyau de vidange du côté droit (voir la flèche “B” dans la figure). Sinon, il y a un risque de fuite et vous courez le danger de vous ébouillanter avec l’eau chaude. Brancher de manière solide le tuyau d’évacuation au siphon ou à un tuyau de canalisation différent. Si vous devez rallonger le tuyau, utilisez un flexible de même dimension et serrez les raccords à l’aide de colliers de fixation pour tuyaux flexibles. Longueur maximale du tuyau de vidange : 2,50 m. Hauteur d’écoulement maximale: 100 cm. Hauteur d’écoulement minimale : 55 cm. Remarque importante : Vérifiez que le tuyau de vidange ne forme pas de noeuds et nerisque pas de tomber pendant le fonctionnement.

Afin d’évacuer l’eau qui a stagné dans la machine suite aux tests effectués par le fabricant, nous vous recommandons de lancer un cycle de lavage court sans charger le tambour. 1. Ouvrez le robinet. 2. Fermez les portillons du tambour.

1/3 de la quantité recommandée par le fabricant pour le linge peu sale) dans le doseur pour lavage principal situé dans le compartiment Lessive. 4. Fermez le couvercle.

• Le type de tissu / le symbole de l’étiquette d’entretien. Coton, tissus mixtes, synthétiques, laine, linge délicat. • Les couleurs. Séparez le linge de couleur du linge blanc. Lavez séparément le linge de couleur neuf. • La dimension. Remplissez le tambour en alternant les grandes et les petites pièces afin d’améliorer l’efficacité de lavage et la répartition du linge dans le tambour. • La catégorie du linge. Lavez séparément le linge délicat : Sélectionnez le programme approprié pour la laine lavable en machine , les rideaux et autres textiles délicats. Retirez tous les crochets des rideaux ou placez les rideaux avec leurs crochets dans un sac à linge. Utilisez le programme spécial pour linge délicat. Lavez les bas en nylon, les ceintures et autres petites pièces ainsi que le linge avec agrafes (soutiens-gorge, par exemple) dans un sac à linge ou dans une taie d’oreiller avec fermeture à glissière. 2. Videz les poches Les pièces de monnaie, épingles de sûreté, etc. risquent d’endommager le linge, le tambour et la cuve.

parties du tambour au milieu (fig. 13), la porte arrière à travers la porte avant. ATTENTION: assurez-vous que les portillons du tambour sont verrouillés correctement - en fonction du modèle: -- tous les crochets en métal doivent être accrochés correctement à l’intérieur du portillon arrière - voir figure 14. -- tous les crochets en métal doivent être accrochés correctement à l’intérieur du portillon arrière, et le bouton doit chevaucher le bord du portillon arrière - voir figure 15. -- la sécurité de la porte avant doir légérement dépasser la bord de la porte arrière – voir la figure 16.

• En règle générale, les taches de sang, de lait, d’oeuf et autres substances organiques se nettoient déjà bien lors de la phase enzymatique automatique du programme. • Pour les taches de vin rouge, de café, de thé, d’herbe, de fruits, etc., ajoutez un détachant dans le compartiment principal du bac à produits. • Au besoin, prétraitez les taches tenaces au moyen d’un détachant.

• Utilisez exclusivement des teintures et des produits de blanchiment recommandés pour les lave-linge. • Respectez les instructions du fabricant. • Les composants en plastique et en caoutchouc à l’intérieur de l’appareil peuvent changer de couleur au contact des produits de teinture ou de blanchiment.

Assurez-vous que des pièces de linge ne restent pas coincées entre les portillons, ou entre les portillons et le tambour.

Conservez le détergent et les produits additifs dans un endroit sec, hors de portée des enfants. N’utilisez pas de solvants (de l’essence térébenthine, par exemple). Ne lavez jamais en machine des tissus ayant été traités avec du solvant ou des liquides inflammables. Utilisez uniquement du détergent et des produits additifs destinés à une utilisation dans des lavelinge domestiques. Respecter les consignes sur les linges.

un détergent pour linge délicat. • de la dureté de l’eau (renseignez-vous auprès de votre compagnie de distribution d’eau). L’eau douce nécessite moins de détergent que l’eau calcaire. Remarque: Un surdosage de détergent peut entraîner une formation excessive de mousse et réduire l’efficacité du lavage.Si le lave-linge détecte une quantité trop importante de mousse, il peut bloquer l’essorage, ou augmenter la durée du programme et la consommation d’eau (voir également les remarques sur la formation de mousse dans le chapitre “Diagnostic rapide”). Un dosage de détergent insuffisant peut rendre lelinge gris et provoquer des dépôts de calcaire sur larésistance, le tambour et les tuyaux.

Le choix du détergent dépend: • Du type de tissu • De la couleur. • De la température de lavage. • Du type et du degré de salissure Du type de tissu

Linge blanc résistant (eau froide - 95 °C): Linge blanc fin (eau froide - 40 °C):

lessive très efficace avec blanchissant lessive fines avec blanchissant et/ou un produit d´éclaircissement optique lessive fines avec blanchissant et/ou un produit d´éclaircissement optique lessive pour linge coloré sans blanchissant/produit d´éclaircissement optique lessives spécifiques pou linge noir/foncé

Couleurs clairs/pastels (eau froide - 60 °C): Couleurs intenses (eau froide - 60 °C): Couleur noire/couleurs foncées (eau froide - 60 °C):

Dosage du détergent et des produits additif (fig. 17a, 17b - dépend du modèle) Compartiment prélavage • Lessive pour prélavage (seulement suite à l´activation du mode “Prélavage”) Compartiment lavage général • Lessive pour lavage général (à mettre pour tous programmes de lavage) • Détachage (option) • Adoucisseur (option; préconisé pour classe de dureté de l´eau 4 ou plus) Compartiment pour adoucissant • Adoucissant (option) • Amidon diluée dans l´eau (option)

Pour le linge nécessitant un lavage et un traitement spécifique (i.e. laine ou microfibre) il est recommandé d´utiliser les lessives et agents de trempage ou un adoucissant disponible sur le marché. D´autres informations sont trouvables sur le site www. cleanright.eu.

Ne pas dépasser le niveau indiqué par “MAX” lors du dosage des lessives et adoucissants. Pour plus d´informations relatives à l´utilisation des détergents et des adoucissants pour les différents modes, consulter le tableau de programmes livré individuellement.

Si vous sélectionnez l’option “Prélavage” n’utilisez pas de détergent liquide pour le lavage principal. Le lessive liquide ne doit pas être utilisé dans le cas du Démarrage différé du cycle/Fin de cycle (dépend du modèle).

Si vous utilisez de l’eau de Javel

Dosage Respectez les doses recommandées et spécifiées sur l’emballage des détergents. Elles dépendent : • du type et du degré de salissure • de la quantité de linge -- pleine charge : selon les recommandations du fabricant; -- demi-charge: 3/4 des doses prescrites pour une charge complète; -- charge minimale (environ 1 kg): 1/2 des doses prescrites pour une charge complète En l’absence de référence à une charge de linge spécifique sur l’emballage du détergent : les fabricants de détergents basent généralement leurs recommandations de dosage sur 4,5 kg de linge pour un détergent puissant, et 2,5 kg de linge pour

• Lavez votre linge avec le programme désiré (Coton, Synthétique), en ajoutant la quantité d’eau de Javel appropriée dans le compartiment de l’ASSOUPLISSANT (refermez soigneusement le bac à produits). • Dès le programme de lavage terminé, démarrez un cycle de “Rinçage et Essorage” pour éliminer l’odeur résiduelle d’eau de Javel ; si vous voulez, vous pouvez ajouter de l’adoucissant. • Ne versez jamais l’eau de Javel et l’assouplissant simultanément dans le compartiment.

Si vous utilisez de l’amidon

Si vous souhaitez utiliser de l’amidon, procédez comme suit : • Lavez votre linge en utilisant le programme de lavage désiré. • Préparez le mélange d’amidon et d’eau conformément aux instructions du fabricant. • Versez la solution d’amidon (maximum 100 ml) dans le compartiment Assouplissant du bac à produits. • Fermez le couvercle et démarrez le programme “Rinçage et Essorage”.

Toujours débrancher la machine à laver avant de faire tout l’entretien.

(fig. 21, 22 or 23 - dépend du modèle)

Nettoyez régulièrement le tiroir et le bac à produits, au moins trois à quatre fois par an, pour éviter la formation de dépôts de détergent: Bac à produits - fig. 17a

se peut qu’une petite quantité d’eau soit présente dans le bac à produits. Il est recommandé de transporter le bac à produits en position verticale.

inférieurs dans les orifices du couvercle et faites pivoter jusqu’à ce que les deux boutons supérieurs s’encliquettent. Bac à produits - fig. 17b

le faire sortir (fig. 20). Une petite quantité d´eau peut rester dans ce compartiement. La manipuler pour cette raison en position horizontale.

Vérifier régulièrement l’état du tuyau - aucune casse ni rupture. Si un défaut est visible sur le tuyau d’arrivée d’eau, remplacez-le par un nouveau tuyau du même type, disponible chez le service dépannage ou au point de vente spécialisé. Si le tuyau d’arrivée d’eau de votre machine à laver correspond avec le type du tuyau sur la figure 21 et la machine ne prend pas d’eau, vérifier l’indicateur de la vanne de sécurité (A). S’il est rouge, la fonction de sécurité du tuyau pour arrêter l’eau a été activé, le tuyau doit donc être remplacé par un nouveau tuyau du même type, disponible chez le service dépannage ou au point de vente spécialisé. Lors du dévissage du tuyau d´arrivée d´eau représenté sur la figure 21, il faut appuyer sur le levier de déblocage (B) vers le bas (si disponible). Si votre tuyau d’arrivée d’eau possède une couche de surface transparente (fig. 22), vérifiez régulièrement sa couleur. Si la couleur devient plus foncée, le tuyau a une rupture et doit donc être remplacé. Appelez le service dépannage ou le technicien spécialisé pour remplacer le tuyau.

Carrosserie et bandeau de commandes • Nettoyez avec un chiffon humide. • Si nécessaire, utilisez un détergent neutre (n’employez pas de poudre a récurer, de détergent contenant des solvants ou encore de lave-vitres qui risqueraient d’abimer votre produit).

2. Lavez le bac à produits à l’eau courante. Possibilité de sortir et de nettoyer le siphon placé dans la partie arrière du compartiment (fig. 21).

butées inférieures du compartiment dans des orifices prévus pour cet effet dans le compartiment de la machine à laver et appuyer sur ce denier jusqu´à entendre un clic. Remarque : assurez-vous que le bac à produits est parfaitement réinstallé.

Filtre du tuyau d’arrivée d’eau

Contrôlez et nettoyez régulièrement (au moins 2 à 3 fois par an). 1. Débranchez l’appareil. 2. Fermez le robinet.

• Après chaque lavage, laissez le hublot entrouvert pour permettre au tambour de sécher. • Si vous ne lavez jamais ou rarement du linge à 95°C, nous vous conseillons de lancer de temps à autre un cycle à 95° sans charger le tambour, en ajoutant un peu de détergent ; ceci permettra de conserver l’intérieur de l’appareil en parfait état de propreté.

• Vérifiez régulièrement l’état du joint et nettoyez-le de temps à autre à l’aide d’un chiffon humide.

3. Dévissez le tuyau flexible du robinet.

N’utilisez pas de produits inflammables pour le nettoyage du lave-linge.

7. Réintroduisez la fiche dans la prise de courant.

Récupération d’un objet tombé entre le tambour et la cuve

l’intérieur du tambour. Placez l’extrémité en plastique au-dessus du trou sur le côté droit du tambour (fig. 27).

tourner le tambour d’un demi-tour et vérifiez le bon positionnement de l’aube sur tous les points d’ancrage. 10. Réintroduisez la fiche dans la prise de courant.

Si un objet tombe par hasard entre le tambour et la cuve, vous pourrez le récupérer grâce à l’une des aubes du tambour amovible: 1. Débranchez l’appareil. 2. Retirez le linge du tambour.

plastique tout en faisant glisser l’aube du tambour de la gauche vers la droite (fig. 25, 26). 5. Celle-ci tombera dans le tambour.

des aiguilles d’une montre jusqu´à ce que de l´eau ne se mette pas à évacuer; ne le sortez pas encore. 5. Attendez qu’il n’y ait plus d’eau qui s’écoule.
