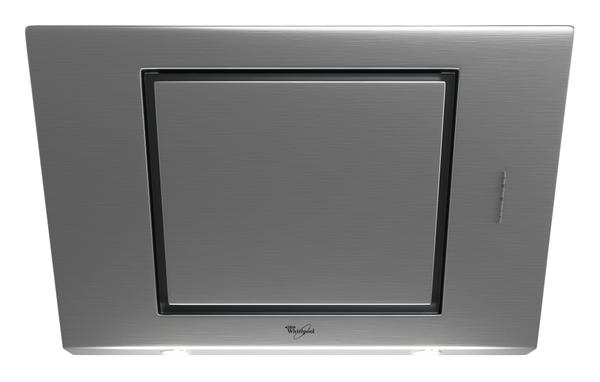

Mode d'emploi hotte aspirante Whirlpool AKR 808/1 IX

Instructions importantes de sécurité

Ces consignes sont également disponibles sur le site internet : docs.whirlpool.eu VOTRE SÉCURITÉ ET CELLE DE VOTRE ENTOURAGE EST PRIMORDIALE. Le présent manuel contient des consignes de sécurité importantes, qui figurent également sur l'appareil ; elles doivent être lues et observées en tout temps. Ceci est le symbole de mise en garde destiné à attirer l'attention sur la sécurité. Il met en garde l'utilisateur et toute autre personne contre les risques potentiels. Toutes les mises en garde de sécurité sont précédées du pictogramme de signalisation et des termes suivants : DANGER :

 Indique une situation dangereuse qui,si elle n'est pas évitée, occasionnera des blessures graves.

MISE EN GARDE : Indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible de provoquer des blessures graves. Toutes les mises en garde de sécurité précisent exactement le danger potentiel auquel elles font référence et indiquent comment réduire le risque de blessure, de dommage et de choc électrique résultant d'une mauvaise utilisation de l'appareil. Conformez-vous aux instructions suivantes : • L'installation et d'entretien doivent être effectués par un technicien spécialisé, conformément au consignes du fabricant et la réglementation locale en matière de sécurité. Ne pas réparer ou remplacer une pièce de l'appareil si cela n'est pas spécifiquement demandé dans le manuel d'utilisation. • Débrancher l'appareil de l'alimentation électrique avant de procéder à l'installation. • La mise à la terre de l'appareil est obligatoire. (Inutile pour les hottes de Classe II identifiées par le pictogramme porté sur l'étiquette des caractéristiques techniques). • Le câble d'alimentation doit être suffisamment long pour permettre le raccordement de l'appareil à la prise de courant. • Ne tirez jamais sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant. • Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir accéder aux composantes électriques. • Évitez de toucher l'appareil si vous êtes mouillé, et ne l'utilisez pas si vous êtes pieds nus. • Cet appareil peut être utilisé par des enfants de plus de 8 ans et des individus atteints de déficiences physiques, sensorielles ou mentales ou manquant d'expérience ou de connaissances, sous réserve uniquement qu'ils soient sous surveillance ou qu'ils aient été formés à l'utilisation de l'appareil en toute sécurité, et qu'ils soient conscients des dangers en jeu. Ne laissez pas les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par un enfant, sauf sous la surveillance d'un adulte. • Ne pas réparer ou remplacer une pièce de l'appareil si

• L'air d'évacuation ne doit pas être ventilé par un conduit utilisé pour l'évacuation des fumées produites par un appareil brûlant du gaz ou tout autre carburant, mais doit disposer d'une évacuation distincte. Toutes les réglementations nationales régissant l'extraction des fumées doivent être respectées. • Si la hotte est utilisée conjointement à d'autres appareils fonctionnant au gaz ou à tout autre carburant, la dépression régnant dans la pièce ne doit pas excéder 4 Pa (4 x 10-5 bars). Pour cette raison, assurez-vous que la pièce est suffisamment ventilée. • Le fabricant ne pourra être tenu pour responsable en cas de dommages résultant d'une utilisation impropre ou incorrecte de l'appareil. • Un nettoyage et un entretien réguliers sont essentiels au bon fonctionnement de l'appareil et au bon maintien de ses performances. Nettoyez fréquemment les surfaces encrassées et tous les dépôts incrustés, pour éviter l'accumulation de graisse. • Nettoyez ou remplacez régulièrement les filtres. • Ne jamais faire flamber des aliments sous l'appareil. L'utilisation de flammes nues peut causer un incendie. • Ne pas laisser une poêle à frire sans surveillance pendant la friture, l'huile de friture pourrait prendre feu. • Un incendie pourrait se déclarer si les instructions de nettoyage de la hotte et de remplacement des filtres ne sont pas respecté. • La hotte aspirante ne doit jamais être ouverte sans les filtres à graisse en place, et elle doit rester en permanence sous surveillance. • Tout appareil à gaz utilisé sous la hotte aspirante doit l'être uniquement avec les ustensiles de cuisine sur le feu. • Lorsque vous utilisez plus de trois brûleurs à gaz, réglez la hotte sur le niveau de puissance 2 ou plus. Ainsi, la chaleur ne peut pas s'accumuler dans l'appareil. • Avant de toucher les ampoules, assurez-vous d'abord qu'elles sont froides. • Ne pas utiliser ni laisser la hotte sans ses ampoules correctement installées - vous pourriez vous électrocuter. • Portez des gants de

INSTALLATION Après avoir déballé l'appareil, contrôlez qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez votre revendeur ou le Service Après-Vente le plus proche. Pour éviter tout dommage, ne sortez l'appareil de son emballage en mousse polystyrène qu'au moment de l'installer.

Préparation pour l'installation

MISE EN GARDE : ce produit est lourd; la hotte doit être portée et installée à deux personnes au moins. La distance minimum entre le support des ustensiles de cuisine au-dessus de la cuisinière, et le bas de la hotte ne doit pas être inférieure à 40 cm pour les cuisinières électriques et 45 cm pour les cuisinières au gaz ou mixtes. Avant d'entamer l'installation, vérifiez également les distances minimum indiquées dans la notice d'emploi de la cuisinière. Si une plus grande distance entre la hotte et la cuisinière est indiquée dans la notice d'emploi de cette dernière, respectez cette distance.

Raccordement électrique

Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. Vous trouverez cette information à l'intérieur de la hotte, sous le filtre à graisse. Le remplacement du cordon électrique (type H05 VV-F 3 x 0,75 mm²) doit être effectué par un électricien qualifié. Contactez un service après-vente agréé. Si la hotte est munie d'une fiche électrique, branchez-là à une prise de courant conforme à la réglementation en vigueur, située à un emplacement accessible après installation. Si le cordon électrique est dépourvu de fiche (câblage direct au secteur), ou si la prise de courant n'est pas située à un emplacement accessible, installez un interrupteur bipolaire normalisé par lequel il sera possible de l'isoler complètement du secteur en conditions de surtension de catégorie III, conformément aux règles d'installation. Si le câble n'est pas équipé d'une fiche, branchez les fils selon le tableau suivant : Tension principale et fréquence 220-240 V 50 - 60 Hz

Branchement des fils : jaune/vert N : bleu L : brun

Conseils d'ordre général

Avant d'utiliser pour la première fois Retirez les protections en carton, les films plastiques et les étiquettes adhésives sur les accessoires. Contrôlez que l'appareil n'a pas été endommagé pendant le transport. Utilisez uniquement les vis de fixation fournies avec le produit pour l'installer ou, en leur absence, achetez des vis de type correct. Utilisez la bonne longueur pour les vis identifiées dans le guide d'installation. Dans le doute, consultez un centre d'assistance agréé ou toute personne qualifiée. Il est possible que la hotte ait une présentation différente de celle illustrée dans les schémas de la présente notice. Toutefois, les instructions d'utilisation, d'entretien et d'installation restent les mêmes. ! Ne pas apporter des modifications électriques ou mécaniques au produit ou aux conduits d'évacuation. Pendant l'utilisation Pour éviter tout dommage, ne rien poser de lourd sur l'appareil. N'exposez pas l'appareil aux agents atmosphériques.

Protection de l'environnement

Mise au rebut des emballages Les matériaux d'emballage sont entièrement recyclables comme l'indique le pictogramme de recyclage . Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec les réglementations des autorités locales régissant la mise au rebut de déchets. Mise au rebut de l'appareil -- Cet appareil est certifié conforme à la Directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). -- En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à prévenir des effets nuisibles à l'environnement et à la santé, qui pourraient autrement être causé par une mise au rebut inadéquate de ce produit. FR5

-- Le symbole figurant sur le produit et sur la documentation qui l'accompagne indique que cet appareil ne doit pas être traité comme un déchet ménager mais doit être remis à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques. Mise au rebut des appareils électroménagers • Cet appareil est fabriqué à partir de matériaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant aux règlements locaux en matière d'élimination des déchets. Avant de mettre votre appareil au rebut, coupez le cordon d'alimentation. • Pour toute information supplémentaire sur le traitement et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil.

Service après-vente

Avant de faire appel au Service Après-vente : 1. Essayez d'abord de corriger le problème en suivant les suggestions du « guide de dépannage ». 2. Éteignez puis rallumez l'appareil pour voir si le problème persiste. Si le problème persiste toujours après les vérifications précédentes, prenez contact avec le Service après-vente le plus proche. Toujours fournir : • Une brève description de la panne; • le type et le modèle exact de l'appareil; • le numéro de série (le numéro après le mot « Service » sur la plaque signalétique), situé à l'intérieur de l'appareil. Le numéro de série est également disponible dans le livret de garantie; • votre adresse complète; • votre numéro de téléphone.

Si des réparations sont nécessaires, veuillez contacter un Service Après-vente autorisé (vous aurez ainsi la garantie que des pièces d'origines sont utilisées et que la réparation est effectuée correctement).

NETTOYAGE - N’utilisez jamais un appareil de nettoyage à la vapeur.

MISE EN GARDE : - Débranchez l'appareil du réseau électrique.

IMPORTANT : N'utilisez pas de détergents corrosifs ou abrasifs. Si l'un de ces produits entre en contact avec le four, essuyez-le immédiatement à l'aide d'un chiffon humide. • Nettoyez les surfaces à l'aide d'un chiffon humide. S'il est très sale, utilisez une solution d'eau avec quelques gouttes de détergent à vaisselle. Essuyez avec un chiffon sec. IMPORTANT : n'utilisez pas d'éponges abrasives, de grattoirs métalliques ou de tampons à récurer. Avec le temps, ils peuvent abîmer les surfaces en émail. • Utilisez un détergent spécifiquement conçu pour nettoyer l'appareil et suivez les consignes du fabricant. IMPORTANT : Nettoyez les filtres au moins une fois par mois pour enlever les résidus d'huile ou de graisse. FR6

ENTRETIEN - Utilisez des gants de protection.

MISE EN GARDE : - Débranchez l'appareil de l'alimentation principale.

Remplacement des ampoules

Le système d’éclairage de la hotte est basé sur une technologie LED. Les LED fournissent un éclairage optimal, une durée de vie jusqu’à dix fois plus longue que les ampoules traditionnelles mais avec 90% en moins de consommation électrique. Pour le remplacement, prenez contact avec le service technique.

FILTRE À CHARBON (hottes à filtres uniquement) Retient les mauvaises odeurs produites pendant la cuisson. Installer un nouveau filtre à charbon tous les 4 mois. Installer ou remplacer le filtre au charbon 1. Enlever le filtre à graisse (consulter la section « filtres à graisse »). 2. Placer le filtre à charbon sur le filtre à graisse. 3. Fixer le filtre à charbon avec les fixations métalliques fournies, à insérer dans les trous sur le cadre. 4. Réinsérer le filtre à graisse doté du filtre à charbon. Inverser la procédure ci-dessus pour réinstaller le support de filtre et le filtre à graisse.

Installation - consignes préliminaires d'assemblage

La hotte est conçue pour une installation et une utilisation avec la « version d’extraction » ou la « version filtre ». Version extraction IMPORTANT : Le kit d'évacuation doit être acheté afin d'utiliser la hotte en « Version Extracteur » ; Il doit être commandé et installé avant l'utilisation. La fumée est aspirée et évacuée vers l'extérieur à l'aide un tuyau d'échappement (pas fourni) attaché au raccord du tuyau d'échappement de la hotte. Selon le tuyau d'évacuation acheté, permet une installation adéquate au raccord du tuyau d'évacuation. IMPORTANT : S'ils sont déjà installés, enlever le ou les filtres au charbon. Version à filtrage IMPORTANT : Le kit d'évacuation doit être acheté afin d'utiliser la hotte en « Version Filtre avec évacuation » ; Il doit être commandé et installé avant l'utilisation. L'air est filtré à travers le(s) filtre(s) à charbon et recyclé dans l'environnement alentour. IMPORTANT : Assurez-vous que l'air peut circuler facilement. Si la hotte n'a pas de filtre(s) à charbon, il convient d'en commander un et de l'installer avant l'utilisation. Le kit d'extracteur, disponible à l'achat séparément, comprend les composants suivants : -- Déflecteur -- Extracteur voûte et sole -- Collier La hotte doit être installée loin de zones très sales, des fenêtres, des portes, et des sources de chaleur. La hotte est vendue avec tous les matériels nécessaires pour l'installation sur la majorité des murs et plafonds. Toutefois, un technicien qualifié est requis pour s'assurer que les matériels sont adaptés pour votre plafond.

Installation - directives d'assemblage

Les consignes qui suivent se rapportent aux figures (numérotées selon l’ordre d’exécution) disponibles dans les dernière pages du manuel. Les numéros représentent l’ordre dans laquelle les étapes doivent être exécutées. IMPORTANT : Le kit d'évacuation doit être acheté afin d'utiliser la hotte en « Version Extracteur » ; Il doit être commandé et installé avant l'utilisation. 1. Marquer une ligne centrale verticale sur la paroi. 2. Placer le diagramme de perçage sur la paroi (le fixer avec du ruban adhésif) la ligne centrale verticale imprimée sur le diagramme de perçage doit être alignée avec la ligne centrale dessinée sur le mur, et le bord inférieur du diagramme de perçage doit être aligné au bord inférieur de la hotte. Percer les 3 trous comme indiqué sur le dessin. IMPORTANT : Le bord inférieur du diagramme de perçage doit avoir une distance min. de 40 cm (pour les plaques de cuisson électriques) ou 45 cm (pour les plaques de cuisson à gaz). 3. Enlever le gabarit de perçage du mur, fixer la bride de support au mur avec 2 embouts et 2 vis et insérer le troisième embout dans le trou le plus bas. 4. Version Extracteur uniquement - Placer le support d'extraction sur la paroi. Percer et insérer les tampons à vis comme illustré. Fixer le support. 5. Ouvrir le panneau de hotte périmétrique. 6. Enlever le filtre à graisse. 7. Accrocher la hotte sur la bride de support. 8. Serrer les deux vis de réglage. 9. Ajuster la hotte horizontalement, en utilisant un niveau et en agissant sur les deux vis de réglage. 10. Ouvrir le panneau périmétrique et marquer les deux trous pour une fixation définitive de la hotte. 11. Enlever la hotte du mur. 12. Percer les trous marqués précédemment. 13. Insérer les tampons à vis de mur. 14. Fixer à nouveau la hotte à la paroi. 15. Fixer la hotte au mur en utilisant deux vis et deux rondelles. 16. Version à Filtre uniquement - Installer la grille en plastique sur l'orifice de sortie d'air de la hotte. 17. Version à Extracteur uniquement - Insta
