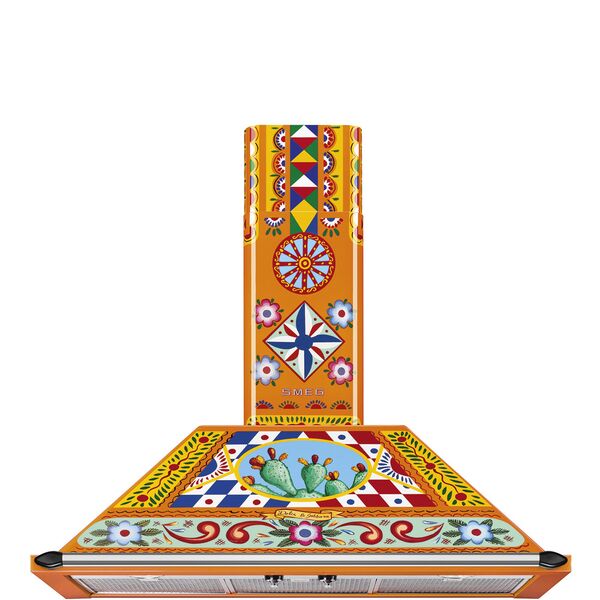

Mode d'emploi hotte aspirante Smeg Hotte décorative murale Divina Cucina KT90DGC

Présentation

Cher client, Nous vous remercions d’avoir acheté Divina Cucina, appareils électroménagers de la collection Sicily is my love imaginée par Smeg – Dolce&Gabbana. En choisissant cet article, vous avez opté pour un appareil où la qualité et la technologie des produits Smeg fusionnent avec la créativité et le savoirfaire artisanal de Dolce&Gabbana. La décoration est appliquée sur l’appareil par le biais d’une technique alliant un processus industriel breveté à une pose manuelle ; les éventuelles irrégularités doivent donc être considérées comme des caractéristiques uniques et distinctives.

2 Description 2.1 Description générale 2.2 Panneau de commandes

3 Utilisation 3.1 Avertissements 3.2 Commande du sélecteur de vitesse de la turbine 3.3 Fonction intensive temporisée

5 Installation 5.1 Positionnement 5.2 Système de connexion de l’air 5.3 Branchement électrique

1.1 Avertissements généraux de sécurité 1.2 But de l’appareil 1.3 Responsabilité du fabricant 1.4 Ce manuel d’utilisation 1.5 Plaque d’identification 1.6 Élimination 1.7 Comment lire le manuel d’utilisation

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com 37

Avertissements 1 Avertissements 1.1 Avertissements généraux de sécurité Dommages corporels • Avant toute intervention, désactivez l’alimentation électrique générale. • N’essayez jamais d’éteindre une flamme / un incendie avec de l’eau. • Évitez de cuisiner et de frire pour ne pas provoquer de flammes à forte intensité qui risquent d’être attirées par la hotte en fonction et causer un incendie. • Ne flambez pas sous la hotte ; Danger d’incendie. • Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, s’ils sont surveillés et instruits sur l’utilisation sûre de l’appareil et sur les dangers liés à ce dernier. • Les enfants ne doivent pas jouer avec l’appareil. • Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante. • Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement. 38

• Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s’enflammer. Faites attention. • N’introduisez pas d’objets métalliques pointus (couverts ou ustensiles) dans les fentes. • Mettez l’appareil hors tension après l’utilisation.

• ne modifiez pas cet

APPAREIL. • Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur. • N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié. • Ne tirez jamais le câble pour débrancher la fiche.

Dommages subis par l’appareil • N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques). Utilisez éventuellement des outils en bois ou en plastique. • N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants. • N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages). • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. • N’utilisez pas de produits en spray à proximité de l’appareil. • N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur. • N’utilisez pas la poignée pour soulever ou déplacer cet appareil.

Installation et entretien • Avant toute intervention, désactivez l’alimentation électrique générale.

Smeg – dolce&gabbana

Pour le nettoyage régulier des surfaces, utilisez uniquement un chiffon doux et sec. En présence de résidus persistants ou pour restaurer plus profondément la finition originale du revêtement extérieur, humidifiez un chiffon doux avec de l’eau et passez-le plusieurs fois sur la surface à traiter, en la laissant sécher naturellement. En cas de taches difficiles ou de résidus de graisses, d’huiles et de tout autre résidu alimentaire (jus de fruits, café, tomates), enlevez immédiatement la tache avec un chiffon doux mouillé. Si les taches sont tenaces, humidifiez un chiffon doux sec avec un nettoyant courant pour vitres. Frottez délicatement la surface à traiter, en nettoyant une zone plus vaste que la tache. Ne pulvérisez pas directement de détergent sur la tache à enlever. Ne nettoyez pas avec des détergents abrasifs, des produits corrosifs, des acides, des détergents en poudre, des détachants, des produits en crème ou spécifiques pour le nettoyage de l’acier, du four ou pour la vaisselle. N’utilisez pas de chiffons rugueux ou de nettoyants abrasifs, de tampons à récurer pour la vaisselle ou métalliques. L’utilisation de produits abrasifs endommagerait irrémédiablement la surface du produit.

Tension électrique Danger d’électrocution • Avant de procéder au nettoyage ou à l’entretien, mettez l’appareil hors tension et débranchez-le du secteur. Il faut porter un soin particulier aux panneaux filtrants à graisse métalliques. L’accumulation de graisses à l’intérieur des panneaux filtrants compromet le rendement de la hotte et comporte un risque d’incendie. Pour conjurer les incendies, il faut nettoyer les filtres périodiquement au moins une fois par mois ou plus souvent si l’on utilise fréquemment l’appareil. Démontez un filtre à la fois d’après les figures suivantes :

Remplacement des filtres en option au charbon (uniquement version filtrante) Tension électrique Danger d’électrocution • Avant de procéder au nettoyage ou à l’entretien, mettez l’appareil hors tension et débranchez-le du secteur. Les filtres à charbon ont la capacité de retenir les odeurs tant que les charbons n’atteignent pas le niveau de saturation. Ils ne sont ni lavables ni régénérables ; on recommande donc de les remplacer au moins une fois tous les six mois ou plus souvent si on utilise fréquemment la hotte.

La hotte est équipée de deux supports /

crochets (A) à fixer au mur au moyen de chevilles. Les trous d’ancrage L1 sont situés à l’arrière de l’appareil.

• Positionnez l’appareil avec l’aide d’une autre personne.

La distance minimale entre la partie inférieure de la hotte et l’appareil installé en dessous (dimension A) doit être : pour les appareils à gaz

pour les appareils électriques

Enlevez les filtres à graisse, positionnez

la hotte sur le mur et tracez la position de référence des trous pour l’ancrage des systèmes de fixation correspondants.

Réalisez les 2 trous tracés

précédemment après avoir enlevé la hotte du mur. 5. Ancrez le système de fixation au mur en serrant la cheville à extension.

précédemment et positionnez les chevilles. 8. Accrochez la hotte au système de fixation et procédez à la mise à niveau en agissant sur la vis de réglage.

Fixez la hotte en toute sécurité en serrant

à fond les deux vis à expansion des trous L2.

Installation 5.2 Système de connexion de l’air

1. Positionnez la partie supérieure de la plaque à la hauteur maximale que devra atteindre la cheminée.

Raccordez le conduit d’expulsion des fumées d’un diamètre interne de Ø150 mm à la sortie du moteur.

Le diamètre du conduit d’expulsion ne doit pas être inférieur à 120 mm. Déviation pour l’Allemagne : Lorsque la hotte de cuisine et des appareils fonctionnant avec une énergie différente que l’énergie électrique sont en fonction simultanément, la pression négative dans le local ne doit pas dépasser 4 Pa (4 x 10-5 bar). Version filtrante La sortie du moteur doit être libre et il faut installer les filtres (en option au charbon actif). La hotte n’est pas équipée de filtres au charbon actif, il est nécessaire de les acheter séparément et de les assembler avant d’utiliser la hotte. 48

Veillez à aligner le centre de la plaque sur le centre de l’appareil.

Insérez la cheminée interne coulissante

3. Coupez les bandes magnétiques, après avoir mesuré la distance entre la hotte et le début de la plaque.

Appliquez les bandes magnétiques

qu’on vient de découper sur la partie supérieure de la cheminée coulissante.

Positionnez l’ensemble de la cheminée

assemblée contre la plaque fixée au mur.

Installation 5.3 Branchement électrique Tension électrique Danger d’électrocution • Un technicien habilité doit effectuer le branchement électrique. • La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. • Mettez l’appareil hors tension. Informations générales Vérifiez que les caractéristiques du réseau électrique sont adéquates aux données indiquées sur la plaque. La plaque d’identification, avec les données techniques, le numéro de série et le marquage, est placée dans une position bien visible sur l’appareil. N’enlevez jamais la plaque. L’appareil fonctionne à 220-240 V~. Utilisez un câble tripolaire (câble 3 x 1,5 mm2, suivant la section du conducteur interne). Effectuez la mise à la terre avec un câble plus long que les autres câbles d’au moins 20 mm.
