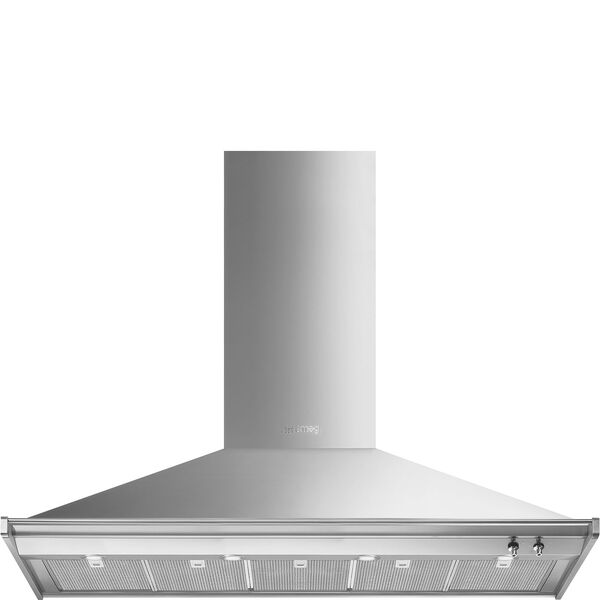

Mode d'emploi hotte aspirante Smeg Hotte décorative murale Inox KD150HXE

Mises en garde !

• Avant d'installer et/ou d'utiliser la hotte lire attentivement les consignes. • Le producteur décline toute responsabilité pour les dommages causés dus à une installation incorrecte ou non conforme aux règles de l'art. • Il est conseillé de faire exécuter toutes les opérations relatives à l'installation et au réglage par un personnel qualifié . • Lorsque la hotte est enlevée de l'emballage, en vérifier son état. Si le produit est endommagé, ne pas l'utiliser et contacter le réseau d'assistance Smeg. • Avant d'effectuer tout raccordement, s'assurer que la tension de réseau corresponde à la tension indiquée sur l'étiquette caractéristique située à l'intérieur de l'appareil. • Pour les appareils de Classe I, vérifier que l'installation électrique domestique garantisse un déchargement à la terre correct. • La distance minimum entre la plaque de cuisson et la partie inférieure de la hotte doit être d'au moins 750 mm pour les plaques à gaz et de 650mm pour les plaques électriques. • L’air aspiré ne doit pas être convoyé dans un conduit utilisé pour l’évacuation des fumées des appareils alimentés au gaz ou avec d’autres combustibles. • Raccorder la sortie de l'air aspiré par la hotte aux conduits d'évacuation des fumées d'un diamètre interne adéquat et non inférieur à 120 mm. • Prévoir toujours une aération adéquate du local lorsque la hotte ou les appareils à gaz sont utilisés en même temps. • Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par son service d'assistance technique ou de toute façon par une personne ayant une qualification similaire afin de prévenir tout risque. • Respecter les prescriptions de lois concernant l'expulsion de l'air à évacuer dans le fonctionnement aspirant de la hotte. USAGE

• Ne pas cuisiner ou frire de façon à provoquer des flammes nues très intenses qui peuvent être attirées par la hotte en fonction et provoquer un incendie. • Ne pas flamber sous la hotte de cuisine ; danger d'incendie

• La hotte peut être utilisée par des enfants de moins de 8 ans et par des personnes ayant les capacités physiques, sensorielles ou mentales réduites ou sans expérience ou connaissance nécessaire, à condition qu'ils soient sous surveillance ou après qu'ils aient reçu les instructions relatives à l'utilisation sûre de l'appareil et à la compréhension des dangers inhérents. • Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. • « ATTENTION : Les parties accessibles peuvent devenir très chaudes si elles sont utilisées avec des appareils de cuisson » ENTRETIEN

• Avant d'effectuer toutes les opérations d'entretien ou de nettoyage, débrancher l'appareil de l'alimentation électrique. • Effectuer un entretien soigné et ponctuel des filtres selon les fréquences conseillées par le fabricant. • Pour le nettoyage des surface de la hotte il suffit d'utiliser un chiffon humide et un détergent liquide neutre. • Le nettoyage et l'entretien destinés à être effectués par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance ;:

• le fabricant décline toute responsabilité si les

INDICATIONS DÉCRITES CI-DESSUS N'ONT PAS ÉTÉ RESPECTÉES.

• Cet appareil a été conçu pour être utilisé comme hotte ASPIRANTE (évacuation de l'air à l'extérieur) ou FILTRANTE (recyclage de l’air à l'intérieur). • VERSION ASPIRANTE : Pour mettre la hotte en version aspirante, raccorder l’entrée du moteur, à l'aide d'un tuyau rigide ou flexible d'un diamètre interne adéquat et non inférieur à 120 mm, directement à l'évacuation extérieure des vapeurs et d'odeurs. NB. Enlever les éventuels filtres anti-odeur au charbon actif. • VERSION FILTRANTE : S'il est impossible d'évacuer vers l'extérieur, la hotte peut être transformée en hotte filtrante. Dans cette version l'air et les vapeurs sont épurés des filtres anti-odeur au charbon actif et remis en circulation à travers les grilles d'aération latérales du conduit de la fumée. Remarque : l’utilisation de la hotte dans la version filtrante peut entraîner une augmentation du niveau sonore perçu.

CONSIGNES POUR L'INSTALLATION :

La hotte est munie de tous les accessoires nécessaires à l'installation. La distance minimale entre le plan inférieur de la hotte et la plaque de cuisson doit être au moins de 750 mm pour les plaques à gaz et de 650 mm pour les plaques électriques (Fig. 1). Si l'entrée du moteur est munie d'un clapet de non-retour des fumées, s'assurer qu'il puisse s'ouvrir et se fermer librement. Pour faciliter l'installation il est conseillé de suivre les opérations indiquées ci-après : 1) La hotte doit être centrée par rapport à la plaque de cuisson.

Selon le modèle de hotte, différents modes d'installation

ont été prévus. Déterminer le propre système de fixation parmi les suivants (Fig.2) : a) 2 crochets de nivellement avec fixation à l'aide de chevilles à expansion fournies b) Étrier de nivellement à l'avant avec fixation à l'aide de chevilles à expansion fournies c) Ancrages de nivellement sur le box moteur avec fixation à l'aide de chevilles à expansion fournies d) Pour les modèles en ile faire référence à l'annexe d'installation spécifique. N.B. : Les systèmes de fixation a) et b) sont placés à l'arrière de la hotte dans les trous L1 (Fig. 4). 3) Enlever les filtres anti-graisse, positionner la hotte sur le mur et tracer la position de référence des trous pour l'ancrage du système correspondant de fixation. 4) Effectuer les 2 trous tracés au préalable après avoir enlevé la hotte du mur. 5) Ancrer le système de fixation au mur en serrant la cheville à expansion. 6) Tracer sur le mur les trous L2 pour fixer en toute sécurité les chevilles dans les trous. (chevilles fournies) 7) Suspendre la hotte au système de fixation (fig. 2) et effectuer la mise à niveau en agissant sur la vis de réglage (fig. 2). 8) Fixer en sécurité la hotte en serrant à fond les deux vis à expansion des trous L2 SYSTÈME DE CONNEXION DE L'AIR : Version ASPIRANTE : Raccorder à la sortie du moteur le conduit d'expulsion des fumées d'un diamètre interne D.150 mm. Si le conduit d'expulsion est de D.120 mm, utiliser la bride de réduction spécifique (F) fournie le cas échéant. Le conduit d'expulsion ne doit pas avoir un D. inférieur à 120 mm. Attention si la hotte est munie de filtre au charbon actif, celui-ci doit être retiré (voir la page 8) Déviation pour l’Allemagne : Lorsque la hotte de cuisine et les appareils alimentés avec une énergie autre que l’énergie électrique sont en marche simultanément, la pression négative dans le local ne doit pas dépasser 4 Pa (4 x 10-5 bar).

Version FILTRANTE : Laisser libre l'entrée du moteur. Installer les filtres au charbon actif comme illustré à la page 8. Si la hotte n'est pas équipée de filtre au charbon actif il faut l'acheter séparément en s'adressant au centre Smeg autorisé le plus proche. Pour certains modèles on a prévu de série un groupe de raccord (fig.5) à fixer au mur à l'aide de chevilles à expansion à une hauteur appropriée de manière à canaliser le flux de l'air en correspondance avec les fentes du conduit de la fumée. Insérer latéralement les rallonges R2 sur le raccord R1. Raccorder le raccord R1 à la sortie du corps de la hotte au moyen d'un tuyau d'un diamètre D.150 mm. • MONTAGE DES CONDUITS DE LA FUMÉE (fig. 6) : Positionner l'étrier du conduit de la fumée (K) à la limite supérieure souhaitée. Tracer les deux trous sur le mur pour fixer l'étrier. Percer et fixer l'étrier avec les chevilles à expansion fournies. Positionner soigneusement le groupe conduit de la fumée sur la hotte. Fixer le conduit de la fumée à l'aide des vis Z sur la hotte. Prolonger avec attention le conduit de la fumée jusqu'à la limite supérieure. Bloquer à l'aide des vis L le conduit de la fumée supérieur à l'étrier du conduit K. •

Raccordement électrique

Il est recommandé de faire exécuter les opérations de raccordement électrique par un installateur qualifié. En cas de raccordement électrique direct au réseau, il faut interposer entre l'appareil et le réseau un interrupteur bipolaire ayant une ouverture minimum entre les contacts de 3 mm, aux dimensions appropriées à la charge et conforme aux normes en vigueur.

• groupe de commandes

Pour utiliser le produit de façon optimale et efficace, il est conseillé de mettre en marche la hotte quelques minutes avant de commencer à cuisiner et prolonger le fonctionnement pendant au moins 15 min après avoir terminé la cuisson ou, quoi qu'il en soit, jusqu'à la complète disparition des odeurs et de la vapeur. Pour mettre en marche la hotte, identifier le type de commande de la hotte et suivre ensuite les indications s'y rapportant : SLIDER : - Curseur (A) ON/OFF éclairage - Curseur (B) à quatre positions : Pos.0: OFF Moteur Pos1/2/3 : ON/Réglage vitesse BOÎTIER DE COMMANDE ÉLECTROMÉCANIQUE : Touche ON/OFF éclairage Touche OFF moteur Touche allumage/régulation vitesse de la hotte BOUTONS ROTATIFS : - Bouton rotatif (A) : ON/OFF éclairage (0-1) - Bouton rotatif (B) : 0 Position OFF moteur 1-2-3 Réglage de la vitesse de la hotte Activation de la vitesse intensive temporisée Fonction intensive temporisée : La fonction intensive temporisée est la modalité de service qui permet à la hotte, pendant une période limitée, d'élaborer son débit maxi. L’activation de la vitesse intensive temporisée de la hotte a lieu en tournant dans le sens horaire le bouton rotatif (B) depuis la position 3. Une fois que la vitesse intensive temporisée a été activée, le bouton sphérique revient automatiquement sur la position 3. La vitesse intensive peut être désactivée en tournant de nouveau la commande (B) dans le sens antihoraire. Au moment où la temporisation de la

vitesse intense est terminée, la troisième vitesse est rétablie par défaut.

BOÎTIER DE COMMANDE CAPACITIF 2 CHIFFRES 10 TOUCHES :

Tableau de commandes Touche A B C D

Fonction Allume/ Éteint de moteur d'aspiration. Diminue la vitesse d'exercice. Augmente la vitesse d'exercice. Active la vitesse intensive de n'importe quelle vitesse même quand le moteur est éteint, cette vitesse est temporisée, au terme du temps le système revient à la vitesse configurée au préalable. Approprié à faire face aux émissions maximum de fumées de cuisson. En tenant appuyée la touche pendant environ 5 secondes, lorsque toutes les charges sont éteintes (Moteur+Lumière), le blocage du clavier s'active/désactive. Fonction 24H Active le moteur à la première vitesse et permet une aspiration d'environ 10 minutes toutes les heures. En tenant la touche appuyée pendant 5 secondes environ, lorsque toutes les charges sont éteintes (Moteur+Lumière), en appuyant sur la touche « B » durant l'animation, l'alarme des filtres au charbon actif s'active/désactive. Fonction Delay Active l'extinction automatique retardée de 30'. Indiqué pour compléter l'élimination d'odeurs résiduelles. Peut être activé de n'importe quelle position, se désactive en appuyant sur la touche ou en éteignant le moteur. Quand l'alarme des filtres est en cours, si l'on presse la touche pendant 30 secondes environ, on réinitialise l'alarme.

Écran Affiche la vitesse configurée. Affiche la vitesse configurée. Affiche la vitesse configurée. Affiche en alternance HI

« -- » Blocage clavier activé.

Affiche 24 et le point en bas à droite clignote une fois toutes les secondes, alors que le moteur est en fonction il se désactive en appuyant sur la touche. Affiche pendant 5 secondes une animation rotatoire. “EF” clignote deux fois en activation. “EF” clignote une fois en désactivation. Affiche la vitesse d'exercice et le point en bas à droite clignote

Une fois que la procédure est terminée, la signalisation affichée au préalable s'éteint : FF signale la nécessité de laver les filtres anti-graisse métalliques. L’alarme commence à fonctionner après 100 heures de travail effectif de la Hotte.. EF signale le besoin de changer les filtres au charbon actif et les filtres anti-graisse métalliques doivent être lavés également. L’alarme commence à fonctionner après 200 heures de travail effectif de la Hotte..

Diminue l'intensité d'éclairage chaque fois que l'on appuie sur la touche en mode cyclique. Allume et éteint l'installation d'éclairage à l'intensité maximale. Augmente l'intensité d'éclairage à chaque pression de la touche en mode cyclique.

Commande de Blocage du Clavier : on peut bloquer le clavier, par exemple, pour nettoyer la surface en verre, quand le moteur et l'éclairage de la hotte sont éteints. En appuyant pendant 5 secondes environ sur la touche D on peut activer ou désactiver le blocage du clavier qui est toujours confirmé avec : « -- » Blocage clavier activé.

BOÎTIER DE COMMANDE CAPACITIF 1 CHIFFRE :
