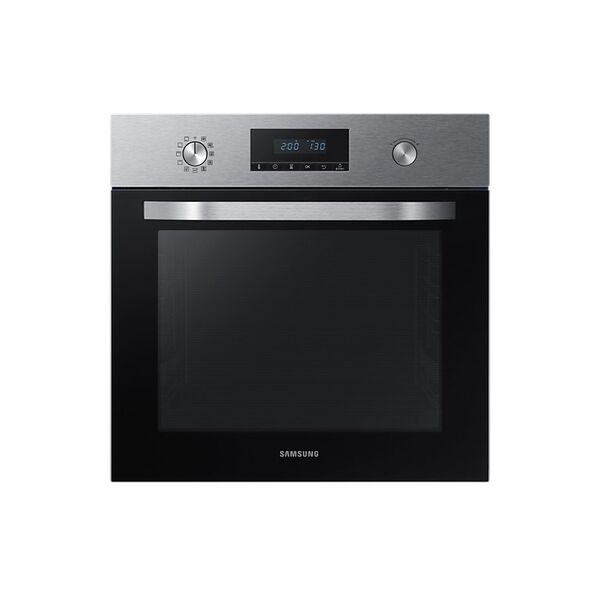

Mode d'emploi Samsung Four catalyse Dual Fan 70L NV70K2340RS

Les symboles suivants sont utilisés dans ce manuel d'utilisation :

Précautions importantes relatives à la sécurité Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) Fonction d'économie d'énergie automatique

Points à contrôler Codes d'information

Accessoires fournis Branchement électrique Montage dans un meuble

Fiche technique de l'appareil

Paramétrage initial Odeur du four neuf Accessoires

Tableau de commande Paramètres communs Mode de cuisson Cuisson automatique Nettoyage à la vapeur Minuterie Activation/désactivation du son

Cuisson manuelle Programmes de cuisson automatique Essais de plats

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 2

Merci d'avoir choisi le four encastrable SAMSUNG. Ce manuel d'utilisation contient d'importantes informations relatives à la sécurité ainsi que les instructions de fonctionnement et d'entretien de l'appareil. Veuillez le lire très attentivement avant d'utiliser votre four et conservez-le précieusement en vue d'une consultation ultérieure.

L'installation de ce four doit être effectuée uniquement par un électricien qualifié. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux conseils de sécurité en vigueur.

Les symboles suivants sont utilisés dans ce manuel d'utilisation : AVERTISSEMENT Risques ou manipulations dangereuses susceptibles d'entraîner des blessures graves, voire mortelles et/ou des dégâts matériels. ATTENTION Risques ou manipulations dangereuses susceptibles d'entraîner des blessures et/ou des dégâts matériels. REMARQUE Astuces utiles, conseils ou informations aidant les utilisateurs à manipuler l'appareil.

Précautions importantes relatives à la sécurité AVERTISSEMENT

Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant une expérience et des connaissances insuffisantes sur le sujet, sauf si celles-ci sont sous la surveillance de la personne responsable de leur sécurité ou si cette dernière leur a expliqué comment utiliser l’appareil. Les enfants doivent rester sous la surveillance d’un adulte afin de s’assurer qu’ils ne jouent pas avec l’appareil. Le dispositif de sectionnement doit être intégré dans le câblage fixe conformément aux règles de câblage. Cet appareil doit pouvoir être débranché de l’alimentation après installation. Pour que l’appareil puisse être facilement débranché une fois en place, veillez à ce que la prise murale reste accessible ou faites poser un interrupteur sur le câblage fixe, conformément aux normes de câblage. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, son réparateur agréé ou par toute personne de qualification similaire, afin d’éviter tout danger.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 3

La méthode de fixation indiquée ne doit pas faire usage d’adhésifs car ces derniers ne sont pas considérés comme un moyen de fixation fiable. Cet appareil peut être utilisé par des enfants à partir de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, uniquement s’ils sont assistés ou si vous leur avez donné les instructions appropriées leur permettant de se servir de l’appareil en toute sécurité et de comprendre les risques encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’utilisateur de l’appareil ne doivent pas être effectués par un enfant sans surveillance. Maintenez l’appareil et son cordon hors de la portée des enfants âgés de moins de 8 ans. Cet appareil devient très chaud pendant son utilisation. Prenez garde à ne pas toucher les éléments chauffants situés à l’intérieur du four. AVERTISSEMENT : Les parties accessibles peuvent devenir très chaudes pendant l’utilisation. Les enfants en bas âge doivent être tenus à l’écart. N’utilisez jamais de produits abrasifs ou de grattoirs métalliques pour nettoyer la vitre de la porte du four ; ils pourraient en rayer la surface et, par conséquent, casser le verre. Si le four est équipé d’une fonction de nettoyage, retirez tous les accessoires du four ainsi que les grosses projections des parois de l’appareil avant de lancer le nettoyage. La fonction de nettoyage dépend du modèle.

Si le four est équipé d’une fonction de nettoyage, tenez les enfants éloignés de l’appareil pendant l’opération afin d’éviter qu’ils ne se brûlent sur la porte. La fonction de nettoyage dépend du modèle. Utilisez uniquement la sonde thermique recommandée pour ce four. (Modèle avec sonde thermique uniquement) Un nettoyeur vapeur ne doit pas être utilisé. AVERTISSEMENT : Afin d’éviter tout risque d’électrocution, veillez à ce que l’appareil soit hors tension avant de procéder au remplacement de l’ampoule. L’appareil ne doit pas être installé derrière une porte décorative, afin d’éviter tout risque de surchauffe. AVERTISSEMENT : L’appareil et ses pièces accessibles deviennent très chauds pendant l’utilisation. Prenez garde à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans ne doivent pas s’approcher de l’appareil s’ils sont sans surveillance. ATTENTION : Le processus de cuisson doit être effectué sous surveillance. Un processus de cuisson rapide doit être sous surveillance continue. Lors de l’utilisation du four, la porte ou la surface extérieure peut devenir chaude. Lors de l’utilisation du four, les surfaces accessibles peuvent devenir très chaudes. Les surfaces sont susceptibles de devenir chaudes pendant l’utilisation.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 4

Les surfaces du four deviennent chaudes lorsque l’appareil fonctionne à une température élevée de façon prolongée. Pendant la cuisson, soyez prudent en ouvrant la porte du four car l’air chaud et la vapeur s’en échappent rapidement. Lorsque vous cuisinez des plats à base d’alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s’enflammer. Pour votre sécurité, ne nettoyez jamais l’appareil à l’aide d’un nettoyeur haute pression (eau ou vapeur).

Si le four a été endommagé pendant le transport, ne le branchez pas.

Lorsque vous utilisez l’appareil, veillez à ce que les enfants ne s’en approchent pas.

Ce four doit être relié à la prise d’alimentation secteur uniquement par un électricien qualifié.

Pour la cuisson d’aliments surgelés (ex. : pizzas), il convient d’utiliser la grande grille. En effet, si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer.

En cas de défaut ou de dommage constaté sur l’appareil, ne tentez pas de le faire fonctionner. Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un service après-vente SAMSUNG ou votre revendeur.

Ne versez pas d’eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée risquerait d’être endommagée.

Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four.

Ne recouvrez pas le fond du four de papier aluminium et n’y déposez aucune plaque à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d’être endommagées et vos aliments peuvent de ne pas cuire convenablement.

Le four doit être relié à une prise d’alimentation secteur au moyen d’un disjoncteur ou d’un fusible homologué. N’utilisez jamais d’adaptateur multiprise ou de rallonge.

La porte du four doit être fermée pendant la cuisson des aliments.

Il convient de mettre l’appareil hors tension lorsque celui-ci est en cours de réparation ou de nettoyage.

cadran des valeurs (le cadran côté droit) pour régler l'heure, puis appuyez sur OK pour passer sur l'élément Minute.

Pour changer l'heure actuelle après ce réglage initial, maintenez enfoncé le bouton pendant 3 secondes et suivez les étapes ci-dessus.

Une fois l'installation terminée, retirez le film protecteur, les adhésifs et autre matériau d'emballage, et sortez les accessoires fournis présents à l'intérieur du four. Pour retirez le four du meuble, débranchez tout d'abord le cordon d'alimentation puis retirez les 2 vis de chaque côté du four. AVERTISSEMENT Le four nécessite une ventilation pour un fonctionnement normal. N'obstruez en aucun cas les orifices de ventilation. REMARQUE

Odeur du four neuf Avant d'utiliser le four pour la première fois, nettoyez l'intérieur du four pour retirer l'odeur du four neuf. 1. Retirez tous les accessoires de l'intérieur du four. 2. Faites fonctionner le four en mode Cuisson par convection à 200 °C ou Cuisson traditionnelle à 200 °C durant une heure. Cela permettra de brûler toutes les substances de fabrication présentes dans le four. 3. Une fois terminé, éteignez le four.

L'aspect réel du four peut différer de celui du modèle.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 9

cadran des valeurs pour régler les minutes, puis appuyez sur OK.

Placez le four dans le meuble et fixez-le fermement des deux côtés en utilisant 2 vis.

Avant de commencer Accessoires

Le tournebroche peut être utilisé pour faire griller des aliments (ex : poulet). Utilisez le tournebroche en mode Unique au niveau 3 où l'adaptateur est disponible. Dévissez le manche de la broche pour le retirer pendant la cuisson.

Tournebroche et brochette *

Placez le plateau à la hauteur de grille 1 pour collecter les jus de cuisson, ou sur le fond du four pour une grande portion de viande. Il est recommandé d'utiliser les accessoires de la broche pour une portion de viande inférieure à 1,5 kg. 1. Insérez la broche dans la viande. Vissez la poignée sur l'extrémité arrondie de la broche afin de faciliter l'insertion de la broche. 2. Placez les pommes de terre et les légumes précuits autour de la viande. 3. Placez le support sur le niveau central et dirigez la partie en « V » vers l'avant du four. Placez la broche sur le support, extrémité pointue dirigée vers l'arrière, et poussez délicatement jusqu'à ce que la pointe de la broche pénètre dans le mécanisme de rotation situé à l'arrière du four. L'extrémité arrondie de la broche doit reposer sur la partie en « V » du support. (la broche est dotée de deux oreilles devant être situées le plus près possible de la porte afin d'éviter que la broche ne puisse avancer. Ces oreilles servent également à fixer la poignée). 4. Dévissez la poignée avant la cuisson. 5. Une fois la cuisson terminée, revissez la poignée afin de retirer la broche plus facilement du support.

Lors de la première utilisation, nettoyez les accessoires minutieusement avec de l'eau chaude, un produit de nettoyage et un chiffon propre et doux. 05 04 03 02 01

01 Niveau 1 03 Niveau 3 05 Niveau 5

• Insérez les accessoires dans leur position correcte à l'intérieur du four. • Laissez au moins un espace de 1 cm entre l'accessoire et le fond du four ainsi qu'entre chacun des accessoires. • Soyez prudent lorsque vous retirez les ustensiles et/ ou les accessoires chauds du four. Les plats ou les accessoires chauds peuvent provoquer des brûlures. • Les accessoires peuvent se déformer lorsqu'ils montent en température. Une fois refroidis, ils retrouveront leur aspect d'origine et leurs performances.

Utilisation de base Pour un meilleur résultat de cuisson, familiarisez-vous avec l'utilisation de chacun des accessoires. Grille métallique

La grille métallique est conçue pour griller et rôtir. Insérez la grille métallique avec les pièces saillantes (freins sur les deux côtés) vers l'avant

Grille métallique pour plateau *

Elle est utilisée avec le plateau dans le but d'éviter que les liquides ne gouttent sur le fond du four.

La plaque à pâtisserie (profondeur : 20 mm) est utilisée pour cuire les gâteaux, les cookies et autres pâtisseries. Positionnez le côté incliné vers l'avant.

Le plateau universel (profondeur : 30 mm) est utilisé pour la cuisson et le rôtissage. Utilisez le plateau métallique dans le but d'éviter que les liquides ne gouttent sur le fond du four. Positionnez le côté incliné vers l'avant.

Le plateau très profond (profondeur : 50 mm) est utilisé pour rôtir avec ou sans le plateau métallique. Positionnez le côté incliné vers l'avant.

AVERTISSEMENT Assurez-vous que la poignée du tournebroche est fixée correctement. Faites attention lors de l'utilisation du tournebroche. Les fourches et les tiges sont pointues et coupantes. Veillez donc à ne pas vous blesser ! Pour éviter les brûlures, utilisez des maniques pour retirer le tournebroche car il est très chaud. Rails télescopiques *

Utilisez la plaque des rails télescopiques pour insérer le plateau comme suit : 1. Étirez la plaque des rails hors du four. 2. Placez le plateau sur la plaque des rails et glissez la plaque dans le four 3. Fermez la porte du four.

REMARQUE La disponibilité des accessoires accompagnés d'un astérisque (*) dépend du modèle du four.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 10

Opérations Tableau de commande

Le tableau en façade est disponible dans une vaste gamme de matériaux et de couleurs. A des fins d'amélioration de la qualité, l'aspect réel du four est sujet à modification sans préavis.

Utilisez le cadran de valeur pour : • Régler le temps de cuisson ou la température. • Choisir un élément secondaire des menus principaux. Cleaning, Auto cook, Special function, ou Grill (Nettoyage, Cuisson automatique, Fonctions spéciales ou Gril). • Choisissez une quantité pour les programmes Auto Cook (Cuisson automatique).

Tournez-le pour sélectionner un mode de cuisson ou la fonction.

Permet de régler la température.

Appuyez sur ce bouton pour régler la durée de cuisson.

La minuterie vous permet de vérifier l'heure ou la durée de fonctionnement pendant la cuisson.

Permet de confirmer vos paramètres.

Permet d'annuler les paramètres actuels et de revenir à l'écran principal.

07 Éclairage du four ( Sécurité enfants)

3. Appuyez sur OK pour confirmer vos modifications.

REMARQUE Si vous ne procédez à aucun réglage pendant quelques secondes, le four démarre automatiquement la cuisson avec les paramètres par défaut. Pour modifier la température réglée, appuyez sur le bouton et suivez les étapes ci-dessus. Français 11

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 11

Il est fréquent de changer la température par défaut et/ou la durée de cuisson parmi tous les modes de cuisson. Suivez les étapes ci-dessous pour régler la température et/ou la durée de cuisson pour le mode de cuisson sélectionné.

Opérations Durée de cuisson

quantité, puis appuyez sur OK pour démarrer la cuisson.

Le gril à grande surface émet de la chaleur. Utilisez ce mode pour faire brunir en surface les aliments (la viande, les lasagnes ou les gratins par exemple). 100-250

Pour les cuisiniers débutants, le four offre un total de 20 recettes de cuisson automatique. Bénéficiez de ces fonctions pour gagner du temps ou raccourcir votre courbe d'apprentissage. La durée et la température de cuisson seront ajustées en fonction du programme et la quantité sélectionnées.

La chaleur est générée par le petit gril. Cette fonction est spécialement adaptée à la cuisson des petits plats nécessitant moins de chaleur comme le poisson ou les baguettes garnies.

REMARQUE • Certains des éléments disponibles dans les programmes Cuisson automatique incluent le préchauffage. Pour ces éléments, la progression du préchauffage s’affiche. Placez les aliments dans le four lorsque le signal du préchauffage a retenti. Ensuite, appuyez sur Durée de cuisson pour commencer le programme Cuisson automatique. • Pour en savoir plus, reportez-vous à la section « Programmes Cuisson automatique » de ce manuel.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 16

Cette fonction est utile pour le nettoyage de salissures légères à la vapeur. Cette fonction vous permet de gagner du temps en éliminant la nécessité de procéder régulièrement au nettoyage manuel. Le temps restant apparaît à l'écran durant ce procédé.

, puis utilisez le cadran de valeur pour régler la durée que vous souhaitez. Vous pouvez régler le temps sur une durée maximale de 23 heures et 59 minutes.

, puis utilisez le cadran de valeurs pour régler l'heure de fin que vous souhaitez.

de fin de votre cuisson au moment que vous souhaitez. Appuyez sur le bouton , puis utilisez le cadran de valeur pour régler un point de fin. Reportez-vous à Fin du départ différé pour plus d'informations.

3. Appuyez sur OK pour confirmer vos modifications.

4. Appuyez sur OK pour confirmer vos modifications.

REMARQUE • Vous pouvez faire cuire sans régler l'heure de fin si vous le souhaitez. Dans ce cas, le four commence la cuisson aux températures réglées sans informations de temps, et vous devez arrêter le four manuellement lorsque la cuisson est terminée. • Pour modifier l'heure de fin, appuyez deux fois sur le bouton et suivez les étapes ci-dessus.

REMARQUE • Vous pouvez cuire sans régler le temps de cuisson si vous le souhaitez. Dans ce cas, le four commence la cuisson aux températures réglées sans informations de temps, et vous devez arrêter le four manuellement lorsque la cuisson est terminée. • Pour modifier le temps de cuisson réglé, appuyez sur le bouton et suivez les étapes ci-dessus.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 12

Pour effacer la durée de cuisson

La Fin du départ différé permet de rendre la cuisson plus pratique.

Vous pouvez effacer la durée de cuisson. Cela s'avère utile si vous souhaitez arrêter le four manuellement à tout moment durant le processus.

Cas 1 Supposez que vous sélectionnez une recette d'une heure à 14h00 et que vous souhaitez que le four finisse la cuisson à 18h00. Pour régler l'heure de fin, changez l'heure Prêt à : sur 18h00. Le four démarre la cuisson à 17h00 et la termine à 18h00 comme vous l'avez spécifié. Heure actuelle : 14h00

Durée de cuisson réglée : 1 heures

le bouton pour afficher la durée de cuisson restante.

Heure de Fin de départ différé réglée : 18h00

de cuisson sur « 00:00 ». Comme alternative, appuyez simplement sur .

Le four démarre la cuisson à 17h00 et la termine automatiquement à 18h00.

Cas 2 Heure actuelle : 14h00

Durée de cuisson réglée : 2 heures

températures réglées sans information sur la durée.

Heure de Fin de départ différé réglée : 17h00

Le four démarre la cuisson à 15h00 et la termine automatiquement à 17h00.

REMARQUE Si vous avez annulé la durée de cuisson, vous devez arrêter le four manuellement lorsque la cuisson est terminée.

ATTENTION • Delay End (Fin du départ différé) n'est pas disponible en mode Dual cook (Double cuisson). • Ne conservez pas les aliments cuits au four trop longtemps. Ils pourraient s'abîmer.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 13

Opérations Pour effacer l'heure de fin

Vous pouvez effacer l'heure de fin. Cela s'avère utile si vous souhaitez arrêter le four manuellement à tout moment durant le processus.

températures réglées sans information sur la durée.

REMARQUE Si vous avez annulé l'heure de fin, vous devez arrêter le four manuellement lorsque la cuisson est terminée.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 14

Mode Cuisson par convection

nécessaire. Pour en savoir plus, consultez la section Paramètres communs.

L'élément chauffant postérieur génère de la chaleur, distribuée de façon uniforme par le ventilateur de convection. Utilisez ce mode pour la cuisson et le rôtissage sur différents niveaux en même temps. 30-250

Le mode Convection Éco utilise le système de chauffe optimisé, vous pouvez ainsi économiser de l'énergie durant la cuisson de vos plats. Les durées de cuisson augmentent légèrement, mais les résultats de cuisson restent les mêmes. Notez que ce mode ne nécessite pas de préchauffage. REMARQUE Le mode de chauffe par convection ÉCO est utilisé pour déterminer la classe de rendement énergétique conformément à la norme EN60350-1. 40-250

REMARQUE Vous pouvez modifier la durée de cuisson et/ou la température pendant la cuisson.

Chaleur par le haut + convection

L'élément chauffant supérieur génère de la chaleur, distribuée de façon uniforme par le ventilateur de convection. Utilisez ce mode pour le rôtissage nécessitant un dessus croustillant (par exemple, la viande ou les lasagnes). 40-250

Chaleur par le bas + Convection

Le four démarre le préchauffage avec l'icône jusqu'à avoir atteint la température cible. Le préchauffage est recommandé pour tous les modes de cuisson sauf indication contraire dans le guide de cuisson.

L'élément chauffant inférieur génère de la chaleur, distribuée de façon uniforme par le ventilateur de convection. Utilisez ce mode pour les pizzas, le pain ou les gâteaux.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 15

Le Rôtissage Pro lance un cycle de préchauffage automatique jusqu'à ce que la température du four atteigne 220 °C. L'élément chauffant supérieur et le ventilateur de convection commencent alors de fonctionner pour faire saisir les aliments comme la viande. Une fois saisie, la viande est cuite à basse température. Utilisez ce mode pour le bœuf, la volaille ou le poisson. 30-250

La chaleur est générée au moyen des éléments chauffants supérieur et inférieur. Cette fonction est adaptée à la cuisson et au rôtissage traditionnels de la plupart des types de plats.

L'élément chauffant inférieur génère de la chaleur. Utilisez ce mode à la fin de la cuisson traditionnelle ou de la cuisson pour faire dorer le fond d'une quiche ou d'une pizza.

programme, puis appuyez sur OK. La gamme de poids disponible (quantité) vous est décrite.

• En cas de taches de graisse importantes (ex. : après avoir fait rôtir ou griller des aliments), il est recommandé d'éliminer la saleté incrustée à l'aide d'un agent de nettoyage avant d'activer la fonction de Nettoyage à la vapeur. • Laissez la porte du four entrouverte lorsque le cycle est terminé. Cela permet de bien laisser sécher la surface émaillée intérieure. • Tant que le four est chaud à l'intérieur, le nettoyage automatique n'est pas activé. Attendez que le four refroidisse, puis réessayez. • Ne versez pas d'eau sur le dessous en forçant. Faites-le doucement. Sinon, de l'eau pourrait déborder vers l'avant.

La minuterie vous permet de vérifier l'heure ou la durée de fonctionnement pendant la cuisson.

3. Appuyez sur OK pour démarrer le nettoyage. Le nettoyage vapeur dure 26 minutes. 2. Tournez le cadran de valeur pour régler la durée, puis appuyez sur OK. Vous pouvez régler le temps sur une durée maximale de 23 heures et 59 minutes.

Activation/désactivation du son

• Pour désactiver le son, maintenez appuyé durant 3 secondes. • Pour réactiver le son, maintenez appuyé à nouveau durant 3 secondes.

N'ouvrez pas la porte avant la fin du cycle. L'eau à l'intérieur du four est très chaude et elle peut causer des brûlures.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 17

Cuisiner intelligemment Cuisson manuelle

Faire cuire Nous vous recommandons de préchauffer le four pour de meilleurs résultats.

AVERTISSEMENT concernant l'acrylamide L'acrylamide produite lors de la cuisson d'aliments contenant des féculents tels que les chips, les frites et le pain peut générer des problèmes de santé. Il est recommandé de cuire ces aliments à basses températures et d'éviter toute surchauffe, d'éviter de rendre les aliments trop croustillants ou de les faire brûler. REMARQUE • Le préchauffage est recommandé pour tous les modes de cuisson sauf indication contraire dans le guide de cuisson. • Lors de l'utilisation du Gril Éco, placez les aliments au centre du plateau accessoire. Conseils concernant les accessoires

Votre four est livré avec un nombre ou des types d'accessoires différents. Vous pouvez trouver que certains accessoires sont manquants par rapport au tableau ci-dessous. Cependant, même si vous n'êtes pas en possession des accessoires exacts spécifiés dans ce guide de cuisson, vous pouvez poursuivre en utilisant ceux que vous avez déjà et obtenir les mêmes résultats • La plaque à pâtisserie et le plateau universel sont interchangeables. • Lors de la cuisson d'aliments gras, il est recommandé de placer un plateau sous la grille métallique pour collecter les résidus d'huile. Si vous possédez la grille métallique pour plateau, vous pouvez l'utiliser avec le plateau. • Si vous possédez le plateau universel ou le plateau très profond, ou les deux, il est préférable d'utiliser celui qui est le plus profond pour la cuisson d'aliments gras.

Grille métallique, moule Ø 25-26 cm

Grille métallique, moule à Gugelhopf.

Grille métallique, moule à tarte Ø 20 cm

Gâteau à base de levure avec garniture sablée aux fruits

Grille métallique, plat à four 22-24 cm

Grille métallique, plat à four 22-24 cm

Grille métallique, coupelles à soufflé

Gâteau aux pommes à pâte levée

Petits feuilletés surgelés, garnis

Grille métallique, plat à four 22-24 cm

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 18

Grille métallique, moule Ø 20 cm

Grille métallique + Plateau universel

Pommes de terre au four (coupées en deux), 0,5 kg

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Longe de veau désossée, 1,5 kg

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Grille métallique + Plateau universel

Les types de cuisson recommandés sont valables pour un four préchauffé. Positionnez toujours le côté incliné des plateaux vers l'avant.

Grille métallique + Plateau universel (pour récupérer le jus de cuisson)

* Retournez après les 2/3 du temps de cuisson.

Grille métallique + plateau universel (pour récupérer les égouttures)

Grille métallique + 2 moules à gâteau à fond amovible * (revêtement noir, ø 20 cm)

Plateau universel + Grille métallique + 2 moules à gâteau à fond amovible ** (revêtement noir, ø 20 cm)

Grille métallique + moule à fond amovible (à revêtement noir, ø 26 cm)

* Pour faire cuire deux gâteaux, disposez-les sur la grille de la façon suivante : un moule dans le fond à gauche et un moule à l’avant à droite. ** Pour faire cuire deux gâteaux, disposez-les de la façon suivante : au centre, l'un au-dessus de l'autre. 24 Français

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 24

Entretien Nettoyage AVERTISSEMENT Assurez-vous que le four et les accessoires ont suffisamment refroidis avant de les nettoyer. N’utilisez pas de nettoyants abrasifs, de brosses dures, d’éponges ou de tampons à récurer, de laine de verre, de couteaux ou d’autres instruments abrasifs. Intérieur du four • Pour le nettoyage des parois intérieures du four, utilisez un chiffon et un nettoyant doux ou de l’eau chaude savonneuse. • Ne nettoyez jamais manuellement le joint d'étanchéité de la porte. • Afin de ne pas endommager les surfaces émaillées, utilisez uniquement un nettoyant spécial four traditionnel. • Pour ôter la saleté incrustée, utilisez un nettoyant spécial four.

REMARQUE Les pièces catalytiques sont couvertes sur un seul des 3 cotés, selon le modèle. Retrait de la porte Dans le cadre d'une utilisation normale, il n'est pas nécessaire de retirer la porte ; si toutefois un retrait est nécessaire (ex. : pour des besoins de nettoyage), suivez les instructions ci-dessous. ATTENTION La porte du four est lourde.

deux charnières vers l'extérieur.

Parois externes du four Pour le nettoyage de l'extérieur du four, porte, poignée et affichage, utilisez un chiffon propre et un nettoyant doux ou de l’eau chaude savonneuse et séchez à l'aide d'une feuille de papier absorbant ou d'un chiffon sec. De la graisse et de la saleté peuvent subsister, en particulier autour de la poignée en raison de l'air chaud provenant de l'intérieur. Il est conseillé de nettoyer la poignée après chaque utilisation. 70°

chaque côté de la porte en son milieu et tirez-la légèrement vers vous tout en la soulevant jusqu'à ce les charnières se désengagent.

Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l'aide d'un torchon. Pour ôter les impuretés incrustées, faites tremper les accessoires utilisés dans de l'eau savonneuse pendant environ 30 minutes avant de le laver. Surface émaillée catalytique (modèles applicables uniquement) Les pièces amovibles sont munies d'une surface émaillée catalytique gris foncé. Elles peuvent être salies par de l'huile et de la graisse éclaboussées par l'air circulant durant le chauffage par convection. Toutefois, ces impuretés brûlent lorsque la température du four atteint ou dépasse 200 °C. 1. Retirez tous les accessoires du four. 2. Nettoyez l'intérieur du four. 3. Sélectionnez le mode Cuisson par convection et exécutez le cycle pendant une heure.

l'ordre inverse pour refixer la porte. La fixation de la charnière doit être fermée de chaque côté.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 25

Entretien Retrait des vitres de la porte

La porte du four est équipée de trois vitres juxtaposées les unes au-dessus des autres. Ces vitres peuvent être retirées pour être nettoyées.

Le collecteur d'eau ne collecte pas seule l'humidité excessive émanant de la cuisson mais il collecte également les résidus d'aliments. Videz et nettoyez régulièrement le collecteur d'eau.

gauche et droit de la porte.

AVERTISSEMENT En cas de fuite d'eau depuis le collecteur d'eau, contactez un centre de dépannage Samsung.

Nettoyage de la paroi supérieure (selon le modèle)

et cela est utile pour nettoyer la paroi supérieure du four. Retirez l'écrou cylindrique en le tournant dans le sens inverse des aiguilles d'une montre tout en maintenant l'élément chauffant du gril.

réassemblage en répétant les étapes 1 et 2 dans l'ordre inverse. Respectez les positions correctes des vitres 1 et 2 en vous aidant de l'illustration.

01 Vitre 1 02 Vitre 2 REMARQUE Lors de la pose de la vitre intérieure n°1, veillez à diriger la face imprimée vers le bas.

s'incline vers le bas mais cet élément chauffant ne peut pas être retiré du four. N'appuyez pas l'élément chauffant vers le bas, vous risqueriez de le déformer.

chauffant du gril à son niveau d'origine et tournez l'écrou cylindrique dans le sens des aiguilles d'une montre.

NV70K2340RS_EF_DG68-00755A-02_FR+NL+DE.indb 26

Retrait des glissières latérales (selon le modèle)

sens inverse des aiguilles d'une montre. 2. Remplacez l'ampoule. 3. Nettoyez le cache en verre.

d'environ 45°. AVERTISSEMENT
