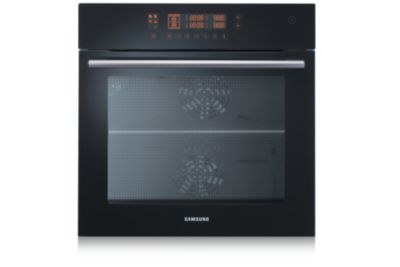

Mode d'emploi Samsung Four Multi 65 L Twin Conv BQ2Q7G069

Présentation

Utilisation de ce manuel FR

Merci d’avoir choisi un four encastrable SAMSUNG. Ce manuel d’utilisation contient d’importantes informations relatives à la sécurité ainsi que les instructions de fonctionnement et d’entretien de l’appareil. Veuillez le lire très attentivement avant d’utiliser votre four et conservez-le précieusement en vue d’une consultation ultérieure. Vous rencontrerez les symboles suivants tout au long de ce manuel d’utilisation :

Consignes de sécurité L’installation de ce four doit être effectuée uniquement par un électricien qualifié. Le technicien est chargé du branchement de l’appareil sur la prise d’alimentation conformément aux conseils de sécurité en vigueur.

Sécurité électrique Si le four a été endommagé pendant le transport, ne le branchez pas. ● Ce four doit être relié à la prise d’alimentation secteur uniquement par un électricien qualifié. ● En cas de défaut ou de dommage constaté sur l’appareil, ne tentez pas de le faire fonctionner. ● Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un service après-vente SAMSUNG ou votre revendeur. ● Si le cordon d’alimentation est défectueux, il doit être remplacé par un composant ou un câble spécial disponible chez votre fabricant ou un réparateur agréé. ● Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four. ● Le four doit être relié à une prise d’alimentation secteur au moyen d’un disjoncteur ou d’un fusible homologué. N’utilisez jamais d’adaptateur multiprise ou de rallonge. ● La plaque signalétique est située sur le côté droit de la porte. ● Il convient de mettre l’appareil hors tension lorsque celui-ci est en cours de réparation ou de nettoyage. ● Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité du four. ● Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité.

AVERTISSEMENT les parties accessibles peuvent devenir très chaudes pendant l’utilisation. Les enfants en bas âge doivent être tenus à l’écart du four afin d’éviter toute brûlure.

AVERTISSEMENT Pour éviter tout risque de choc électrique, mettez l’appareil hors tension avant de procéder au remplacement de la lampe. Pendant le fonctionnement du four, les surfaces internes deviennent très chaudes.

BQ2Q7G069_XEF-00177Q_FR.indd 2

Consignes de sécurité (suite) Sécurité pendant le fonctionnement de l’appareil

● Ce four est réservé à la cuisson d’aliments dans le cadre d’un usage domestique uniquement. ● Lorsque le four fonctionne, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments chauffants ni les surfaces internes du four avant qu’ils n’aient eu le temps de refroidir. ● Ne rangez jamais de matériaux inflammables dans le four. ● Les surfaces du four deviennent chaudes lorsque l’appareil fonctionne à une température élevée de façon prolongée. ● Pendant la cuisson, soyez prudent en ouvrant la porte du four car l’air chaud et la vapeur s’en échappent rapidement. ● Lorsque vous cuisinez des plats à base d’alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s’enflammer. ● Pour votre sécurité, ne nettoyez jamais l’appareil à l’aide d’un nettoyeur haute pression (eau ou vapeur). ● Lorsque vous utilisez l’appareil, veillez à ce que les enfants ne s’en approchent pas. ● Pour la cuisson d’aliments surgelés (ex. : pizzas), il convient d’utiliser la grille métallique. En effet, si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer. ● Ne versez pas d’eau dans le fond du four lorsque celui-ci est encore chaud. La surface émaillée risquerait d’être endommagée. ● La porte du four doit être fermée pendant la cuisson des aliments. ● Soyez prudent lorsque vous ouvrez la porte avant la fin du programme de nettoyage vapeur : l’eau située dans le fond du four est extrêmement chaude. ● Ne recouvrez pas le fond du four de papier aluminium et n’y déposez aucune plaque à pâtisserie ni aucun moule. Le papier aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d’être endommagées et vos aliments peuvent de ne pas cuire convenablement. ● Le jus des fruits laissent des traces parfois indélébiles sur les surfaces émaillées du four. Pour ob

Mise au rebut des déchets Élimination du matériel d’emballage

● Le matériau utilisé pour emballer cet appareil est recyclable. ● Jetez l’emballage dans les conteneurs municipaux prévus à cet effet.

Mise au rebut de vos appareils usagés AVERTISSEMENT

Avant de vous débarrasser de vos appareils usagés, veillez à les mettre totalement hors service afin d’éviter tout danger. Pour cela, débranchez l’appareil de l’alimentation secteur et retirez la prise mâle. En jetant vos appareils usagés de façon appropriée, vous contribuez à la protection de l’environnement. ● L’appareil ne doit pas être jeté avec les ordures ménagères. ● Pour connaître les dates de ramassage et les sites de traitement des ordures ménagères, renseignez-vous auprès du service de voirie de votre municipalité ou auprès de votre mairie.

BQ2Q7G069_XEF-00177Q_FR.indd 3

L’installation électrique de cet appareil doit être effectuée uniquement par un électricien qualifié. Le four doit être installé conformément aux instructions fournies. Une fois l’installation effectuée, retirez le film protecteur en vinyle de la porte. Retirez également le ruban de protection situé sur les parois internes du four.

Consignes de sécurité pour l’installateur ● L’installation doit garantir une protection contre toute exposition à des composants sous tension. ● Les éléments dans lesquels l’appareil est encastré doivent être conformes à la norme DIN 68930 en matière de stabilité.

Installation dans un élément bas ● Respectez les dégagements de sécurité minimum exigés. ● Assurez-vous que le four est maintenu correctement en le fixant de part et d’autre à l’aide de vis.

mini. 50 mini. 20 mini. 560

BQ2Q7G069_XEF-00177Q_FR.indd 4

Installation du four (suite) 5

FR Branchement du four à l’alimentation secteur (H05VV-F, H05RR-F, mini. 1,5 m, 1,5 à 2,5 mm²)

Raccordement à la prise d’alimentation secteur Les branchements électriques doivent être effectués conformément aux instructions figurant sur la plaque de branchement fixée à l’arrière de l’appareil et par un électromécanicien qui doit veiller à ce que le branchement de l’appareil soit conforme aux consignes d’installation et à la réglementation locale en vigueur. Dans les cas où l’appareil n’est pas relié à l’alimentation secteur par une prise et afin de répondre aux exigences en matière de sécurité, il convient d’insérer un disjoncteur omnipolaire (avec une ouverture d’au moins 3 mm entre ses contacts) sur le côté du branchement prévu pour l’alimentation. ) Lorsque l’appareil est mis sous tension, les dispositifs électroniques du four sont initialisés et l’éclairage est neutralisé pendant quelques secondes. Le câble électrique (H05VV-F ou H05RR-F, mini. 1,5 m, 1,5 à 2,5 mm²) doit être suffisamment long pour pouvoir être branché sur le four depuis l’avant de l’élément où il est encastré. Ouvrez le cache arrière du four situé en bas de l’appareil (à l’aide d’un tournevis plat) et dévissez complètement la vis et le serre-câble du branchement avant d’insérer les fils électriques dans les bornes correspondantes. Le câble de masse doit être relié à la borne ( ) du four. Dans le cas où le four est relié à l’alimentation secteur par une prise, celle-ci doit rester accessible une fois le four installé. Nous rejetons toute responsabilité en cas d’accident dû à une mise à la terre inexistante ou défaillante.

BQ2Q7G069_XEF-00177Q_FR.indd 5

Installation du four (suite) FR

Installation dans un élément haut ● Respectez les dégagements de sécurité minimum exigés. ● Pour mettre le four en place, il convient de le glisser à partir du bon angle d’alignement.

5 Branchement du four à l’alimentation secteur (H05VV-F, H05RR-F, mini. 1,5 m, 1,5 à 2,5 mm²)

BQ2Q7G069_XEF-00177Q_FR.indd 6

Pièces et caractéristiques Four

Eléments chauffants supérieurs

Niveau 4 Niveau 3 Niveau 2 Niveau 1

Bouton de température

10. Boutons de commande heure/ température 11. Écran d’affichage

Bouton de mise sous tension/hors tension Permet d’activer ou de désactiver le four. Si vous appuyez sur le bouton de mise sous tension/hors tension, les témoins lumineux des boutons ainsi que l’écran d’affichage s’éteignent. Tous les boutons autres que le bouton de mise sous tension/hors tension sont alors désactivés. Si vous appuyez à nouveau sur le bouton de mise sous tension/hors tension, les témoins lumineux des autres boutons et l’écran d’affichage se rallument. Tous les boutons sont alors réactivés.

Fonctions spéciales Le four est équipé des fonctions spéciales suivantes : ● Modes Séparateur : lorsque la plaque séparatrice est insérée, il est possible d’effectuer une cuisson indépendante dans deux compartiments séparés du four. Cette fonction permet d’améliorer le rendement énergétique et de faciliter l’utilisation. ● Nettoyage vapeur : la fonction d’auto-nettoyage du four fait appel à la puissance de la vapeur pour détacher la graisse et les salissures des parois internes du four en toute sécurité.

BQ2Q7G069_XEF-00177Q_FR.indd 8

Pièces et caractéristiques (suite) Accessoires

Les accessoires suivants sont fournis avec le four :

une grille métallique pour les plats, les moules à gâteaux et les plaques à rôtir et à grillade.

une grille métallique pour le rôtissage.

une plaque à pâtisserie pour les gâteaux et les biscuits.

une lèchefrite pour rôtir la viande ou récupérer le jus ou la graisse de cuisson.

Plaque séparatrice pour les modes Supérieur, Inférieur et Double. Placezla au niveau 3. Un commutateur situé sur la paroi arrière du compartiment de cuisson détecte la plaque. Insérez la plaque jusqu’au fond.

Tournebroche, 2 fourchons, une poignée amovible et un support qui s’insère au troisième niveau en partant du bas. Pour utiliser la rôtissoire, insérez la broche dans le trou situé dans la paroi arrière de l’intérieur du four. Placez la lèchefrite au niveau 1 lorsque vous utilisez la broche.

BQ2Q7G069_XEF-00177Q_FR.indd 9

Pièces et caractéristiques (suite) FR

Broche de rôtissoire et brochette (en option)

UTILISATION : ● Placez la lèchefrite (sans la grille) au niveau 1 pour recueillir le jus de cuisson ou sur la partie inférieure du four si le morceau de viande à rôtir est trop volumineux. ● Faites glisser l’une des fourches sur le tournebroche. Placez le morceau de viande à rôtir sur le tournebroche. ● Vous pouvez placer des pommes de terre et des légumes précuits sur les bords de la lèchefrite afin qu’ils rôtissent en même temps que la viande. ● Placez le support sur le niveau central et dirigez la partie en « V » vers l’avant du four. ● Vissez la poignée sur l’extrémité arrondie de la broche afin de faciliter l’insertion de la broche. ● Placez la broche sur le support, extrémité pointue dirigée vers l’arrière, et poussez délicatement jusqu’à ce que la pointe de la broche pénètre dans le mécanisme de rotation situé à l’arrière du four. L’extrémité arrondie de la broche doit reposer sur la partie en « V » du support (la broche est dotée de deux oreilles devant être situées le plus près possible de la porte afin d’éviter que la broche ne puisse avancer. Ces oreilles servent également à fixer la poignée). ● Dévissez la poignée avant de lancer la cuisson. Une fois la cuisson terminée, revissez la poignée afin de retirer la broche plus facilement du support.

AVERTISSEMENT Toutes les pièces et tous les accessoires inadaptés à l’auto-nettoyage pas pyrolyse devront être retirés avant le lancement du programme.

BQ2Q7G069_XEF-00177Q_FR.indd 10

Pièces et caractéristiques (suite) 5 4 3

La plaque à pâtisserie, la lèchefrite et la grille métallique doivent être correctement insérées dans les rainures latérales. Lorsque vous retirez les aliments du four, prenez garde à ne pas vous brûler car les surfaces et les ustensiles peuvent être très chauds. Exemple : Niveau 1 : Lèchefrite Niveau 4 : Plaque à pâtisserie

Lorsque vous utilisez la lèchefrite ou la plaque à pâtisserie pour récupérer les égouttures des aliments en cours de cuisson, assurez-vous que ces ustensiles sont correctement positionnés dans les rainures latérales. Evitez que ces accessoires n’entrent en contact avec le fond du four ; ils risqueraient d’endommager la protection en émail. Un intervalle d’au moins 2 cm doit être préservé entre les ustensiles placés au niveau 1 et le fond du four.

Utilisation des accessoires

Plaque séparatrice, grille métallique, plaque à pâtisserie et lèchefrite

Positionnement de la plaque séparatrice

Insérez la plaque séparatrice au niveau 3 du four.

Positionnement de la grille métallique

Insérez la grille métallique au niveau souhaité.

Positionnement de la plaque à pâtisserie ou de la lèchefrite Insérez la plaque à pâtisserie et/ou la lèchefrite au niveau souhaité.

AVERTISSEMENT Vous devez insérer la plaque séparatrice pour lancer la cuisson en mode Inférieur, Supérieur ou Double.

Dispositif d’arrêt de sécurité

Grand gril

Mode Double Supérieur et Inférieur Fonctionnement par compartiment Mode Inférieur

Chaleur par le bas +

Nettoyage vapeur Auto-nettoyage

Appuyez sur le bouton de sélection du mode de cuisson (sautez cette étape en mode Unique).

Insertion de la plaque séparatrice Informations sur l’utilisation Oui Ce mode permet une économie d’énergie et de temps pour la cuisson de petites quantités d’aliments. Oui Vous pouvez faire cuire simultanément deux plats à des températures différentes. Oui Ce mode permet une économie d’énergie et de temps pour la cuisson de petites quantités d’aliments. Non

BQ2Q7G069_XEF-00177Q_FR.indd 14

Utilisation du four (suite) Mode Supérieur

Seul l’élément chauffant supérieur fonctionne. La plaque séparatrice doit être insérée.

Chaleur par le haut + Convection

Seul l’élément chauffant inférieur fonctionne. La plaque séparatrice doit être insérée.

Chaleur par le bas + Convection

BQ2Q7G069_XEF-00177Q_FR.indd 15

Utilisation du four (suite) FR

Les modes Supérieur et Inférieur fonctionnent simultanément. Il est possible de définir quel mode doit être activé en premier. En mode Double, lorsque la cuisson de l’un des plats est terminée et que vous souhaitez modifier le temps ou la température de cuisson de l’autre compartiment, appuyez sur le bouton de sélection de compartiment pour sélectionner le mode (Supérieur ou Inférieur) que vous souhaitez continuer à utiliser. La plaque séparatrice doit être insérée. Mode Double 1 : le mode Supérieur se lance en premier. Si vous appuyez sur le bouton de sélection du mode de cuisson ou si 15 secondes s’écoulent après le réglage du mode Supérieur sans qu’aucun réglage supplémentaire ne soit effectué, le four démarre en mode Inférieur.

Chaleur par le haut + Convection

Grand gril Mode Double 2 :

lorsque le mode Supérieur démarre, si vous appuyez sur le bouton de sélection du mode de cuisson ou si 15 secondes s’écoulent sans qu’aucun réglage supplémentaire ne soit effectué, le four se met en mode Inférieur. Les modes Supérieur et Inférieur fonctionnent simultanément.

Chaleur par le bas + Convection

BQ2Q7G069_XEF-00177Q_FR.indd 16

Utilisation du four (suite) Mode Unique

Chaleur par le haut + Convection

Chaleur par le bas + Convection

BQ2Q7G069_XEF-00177Q_FR.indd 17

Utilisation du four (suite) FR

Réglage de la température du four En modes Unique, Supérieur et Inférieur

Appuyez sur le bouton de température.

Appuyez sur le bouton de commande heure/température pour régler la température par tranches de 5 °C. Mode Unique (grand et petit gril)

La température peut être réglée pendant la cuisson. Une fois le mode du four réglé, les éléments chauffants supérieur et inférieur chauffent et s’arrêtent par intervalles au cours de la cuisson, permettant ainsi de réguler et de maintenir la température du four.

Appuyez sur le bouton de température (mode Supérieur). Appuyez deux fois sur le bouton de température (mode Inférieur).

Appuyez sur le bouton de commande heure/température pour régler la température par tranches de 5 °C. Mode Supérieur (grand gril)

170 °C à 250 °C (200 °C à 250 °C)

La température peut être réglée pendant les phases de cuisson.

Arrosez d’un filet d’huile

Grille métallique + lèchefrite

Filets de poisson (500 g à 1 kg) 3 à 4 entailles de chaque côté

Côtelettes surgelées (350 g à 1 kg) Viande hachée avec farce de jambon, fromage ou champignons

Croquettes de carottes, betteraves ou pommes de terre surgelées (350 g à 1 kg)

Côtelettes de porc (non désossées) (500 g à 1 kg)

Biscuit de Savoie (250 à 500 g)

Gâteau marbré (500 g à 1 kg)

Gâteau à base de levure avec garniture sablée aux fruits (1 à 1,5 kg)

BQ2Q7G069_XEF-00177Q_FR.indd 24

Utilisation du four (suite) 2.

Chaleur par le haut + Convection Température recommandée : 190 °C L’élément chauffant supérieur fonctionne et le ventilateur fait circuler l’air chaud en permanence. Nous vous recommandons de préchauffer le four en mode Chaleur par le haut + Convection. Température (°C)

Grille métallique + lèchefrite

Poulet entier (800 g à 1,3 kg)

Boulettes de viande hachée à la russe (500 g à 1 kg)

D’huile et assaisonnez

Grille métallique + lèchefrite

Steaks de viande ou de poisson (400 à 800 g)

Grille métallique + lèchefrite

Poisson grillé (500 g à 1 kg) Utilisez un plat allant au four

Grille métallique + lèchefrite Ajoutez une tasse d’eau

Magret de canard (300 à 500 g)

Grille métallique + lèchefrite Ajoutez une tasse d’eau

Pièce de porc non désossée (1 kg)

Epaule de porc en papillotte (1 à 1,5 kg)

Ajoutez huile, sel et

Grille métallique + lèchefrite

Morceaux de poulet (500 g à 1 kg)

D’huile

Bœuf grillé (800 g à 1,2 kg)

Faites mariner

BQ2Q7G069_XEF-00177Q_FR.indd 25

Utilisation du four (suite) FR

Convection Température recommandée : 170 °C Cette fonction est utile pour la cuisson d’aliments sur trois niveaux ; elle convient également pour le rôtissage. La cuisson s’effectue à partir de l’élément chauffant situé sur la paroi arrière et la chaleur est distribuée dans toute la cavité du four au moyen du ventilateur. Nous vous recommandons de préchauffer le four en mode Convection. Température (°C)

Grille métallique + lèchefrite

Pommes au four (5 à 8 pommes de 150 à 200 g chacune) Otez les trognons et fourrez les fruits de raisins secs et de confiture. Utilisez un plat allant au four.

Croquettes de viande hachée (300 à 600 g)

Badigeonnez la viande d’huile

Croquettes surgelées (500 g à 1 kg)

Frites au four surgelées (300 à 700 g)

Pizza surgelée (300 à 1 kg)

Gâteau aux pommes et aux amandes (500 g à 1 kg)

Croissants frais (200 à 400 g) (pâte toute prête)

Carré d’agneau (350 à 700 g)

Et assaisonnez

Bananes au four (3 à 5 bananes), incisez la banane pelée dans la longueur, ajoutez 10 à 15 g de chocolat et 5 à 10 g de noisettes dans la fente pratiquée, saupoudrez le tout de sucre et enveloppez les bananes dans de l’aluminium.

BQ2Q7G069_XEF-00177Q_FR.indd 26

Utilisation du four (suite) 4.

Grand gril Température recommandée : 240 °C La fonction Grand gril permet de faire griller une grande quantité d’aliments plats (ex. : steaks, escalopes panées ou poissons). Elle convient également aux tranches de pain. Ce mode nécessite l’utilisation de l’élément chauffant supérieur et de la grille. Nous vous recommandons de préchauffer le four en mode Grand gril. Température (°C)

Saucisses (fines) 5 à 10 unités

Grille métallique + lèchefrite

Saucisses (fines) 8 à 12 unités

Grille métallique + lèchefrite

Toasts au fromage 4 à 6 unités

Grille métallique + plaque à pâtisserie

Crêpes farcies à la russe (200 à 500 g)

Grille métallique + lèchefrite

BQ2Q7G069_XEF-00177Q_FR.indd 27

Utilisation du four (suite) FR

Petit gril Température recommandée : 240 °C Ce mode est recommandé pour faire griller des aliments plats en petite quantité (ex.: steaks, escalopes panées, poissons ou tranches de pain grillées) placés au centre de la plaque. Ce mode ne sollicite que l’élément supérieur. Nous vous recommandons de préchauffer le four en mode Petit gril. Placez les aliments au centre de l’accessoire. Niveau

Camembert surgelé (2 à -4 morceaux de 75 g chacun)

Placez dans le four a froid

Baguettes garnies surgelées (tomate mozzarella ou jambon / fromage)

Grille métallique + plaque à pâtisserie

Bâtonnets de poisson surgelés (300 à 700 g) (avant préchauffage)

Grille métallique + plaque à pâtisserie

BQ2Q7G069_XEF-00177Q_FR.indd 28

Utilisation du four (suite) 6.

Chaleur par le bas + Convection Température recommandée : 190 °C Le mode Chaleur par le bas + Convection convient pour les mets dont la base doit être croustillante et le dessus moelleux (ex. : pizzas, quiches lorraines, tartes aux fruits à l’allemande et tartes au fromage). Nous vous recommandons de préchauffer le four en mode Chaleur par le bas + Convection. Niveau

Soufflé aux pommes surgelé (350 à 700 g)

Petits feuilletés fourrés surgelés (300 à 600 g)

Et placez dans le four a froid

Boulettes de viande en sauce (250 à 500 g) Utilisez un plat allant au four

Biscuits feuilletés (500 g à 1 kg)

Jaune d’œuf

Cannelloni en sauce (250 à 500 g) Utilisez un plat allant au four

Soufflés fourrés (600 g à 1 kg)

Pizza maison (500 g à 1 kg)

BQ2Q7G069_XEF-00177Q_FR.indd 29

Utilisation du four (suite) FR

Mode Double Le mode Double vous permet de cuire deux plats différents dans le four. Cette fonction vous permet de faire cuire des aliments dans le haut et dans le bas du four en utilisant des températures, des modes et des temps de cuisson différents. Par exemple, vous pouvez simultanément faire griller des biftecks et cuire un gratin. La plaque séparatrice vous permet de préparer un gratin dans le bas du four et de faire cuire des steaks dans la partie supérieure. Veillez à toujours insérer la plaque séparatrice dans le niveau 3 avant de démarrer la cuisson.

cuisson à différentes températures

Pizza surgelée (300 à 400 g)

Gâteau marbré (500 à 700 g)

placez les aliments dans le four froid

cuisson avec différents modes

Morceaux de poulet (400 à 600 g)

Chaleur par le haut + Convection

Grille métallique + lèchefrite

Gratin de pommes de terre (500 g à 1 kg)

placez les aliments dans le four froid

BQ2Q7G069_XEF-00177Q_FR.indd 30

Utilisation du four (suite) Essais de plats

Conformément à la norme EN 60350

Faire cuire de la pâte crue

Les types de cuisson recommandés sont valables four préchauffé. Type d’aliment Gâteaux de petite taille

Lèchefrite + plaque à pâtisserie

Moule à gâteau (à revêtement noir, ø 26 cm) posé sur la grille métallique

Grille métallique + plaque à pâtisserie + 2 moules à gâteau à fond amovible (revêtement noir, ø 20 cm)

Grille métallique + 2 moules à gâteau à fond amovible (revêtement noir, ø 20 cm)

Gril

Préchauffez le four vide pendant 5 minutes en utilisant la fonction Grand gril. Réglez le four sur la température maximale (300 °C). Type d’aliment

1ère face 1 à 2 2ème face 1 à 1½

Grille métallique + lèchefrite (pour récupérer les égouttures)

1ère face 7 à 10 2ème face 6 à 9

BQ2Q7G069_XEF-00177Q_FR.indd 31

Fonction de cuisson automatique FR

En mode de cuisson automatique, vous pouvez sélectionner jusqu’à 40 programmes de cuisson automatique, pour la cuisson traditionnelle, le rôtissage et la confection de gâteaux. Pour les modes Supérieur, Inférieur et Double, insérez la plaque séparatrice.

Appuyez sur le bouton de sélection cuisson automatique.

Sélectionnez la fonction souhaitée en actionnant le bouton de sélection du mode de cuisson (sautez cette étape en mode Unique).

Sélectionnez la recette souhaitée en actionnant les boutons de commande heure/température. Patientez 5 secondes.

Sélectionnez le poids souhaité en actionnant les boutons de commande heure/température.

Menus pré-programmés pour le four en mode unique

Le tableau suivant présente 25 menus pré-programmés pour cuire, rôtir et griller. Ils peuvent être utilisés dans la cavité unique de votre four. Ce tableau contient les quantités, les tranches de poids et les recommendations appropriées. Les modes et temps de cuisson ont été préprogrammés pour votre confort. Il est impératif de toujours enlever la cloison et de toujours placer le plat dans le four froid.

Mettre la pizza surgelée au milieu de la grille métallique.

0.3-0.5 (fine) 0.6-0.8 (épaisse)

Éparpiller les frites surgelées au four sur la plaque de cuisson. Choisir le premier réglage pour les frites fines ou le deuxième réglage pour les frites épaisses.

Mettre les croquettes surgelées sur la plaque de cuisson.

BQ2Q7G069_XEF-00177Q_FR.indd 32

Cuisson automatique (suite) N°

Préparer des lasagnes fraîches ou utiliser des lasagnes précuites et mettre dans un plat adapté. Mettre le plat au milieu du four.

Mettre les biftecks marinés côte à côté sur la grille métallique. Les retourner au signal sonore. Premier réglage: fines tranches de boeuf / deuxième réglage: larges tranches de boeuf.

Lèchefrite avec grille métallique pour rôtisserie

Mettre le rôti de boeuf mariné sur la grille. Retourner la viande au signal sonore.

Lèchefrite avec grille métallique pour rôtisserie

Mettre le rôti de porc mariné sur la grille. Retourner la viande au signal sonore.

Lèchefrite avec grille métallique pour rôtisserie

Faire mariner les côtelettes d’agneau. Les mettre sur la grille et les retourner au signal sonore.

Lèchefrite avec grille métallique pour rôtisserie

Badigeonner d’huile et assaisonner les morceaux de poulet. Disposer côte à côte les morceaux de poulet sur la grille.

Lèchefrite avec grille métallique pour rôtisserie

Faites pivoter la porte d’environ 70 ° jusqu’à ce

que les charnières sortent entièrement de leur logement.

BQ2Q7G069_XEF-00177Q_FR.indd 43

Nettoyage et entretien (suite) FR

Avec les fixations toujours ouvertes, alignez les

charnières de la porte sur leur logement.

2. Faites pivoter la porte vers la ligne horizontale, puis refermez les fixations. La charnière est insérée normalement.

Charnière Logement de charnière

BQ2Q7G069_XEF-00177Q_FR.indd 44

Nettoyage et entretien (suite) Vitre de la porte du four La porte du four est équipée de trois vitres juxtaposées les unes au-dessus des autres. Les vitres intérieure et centrale peuvent être retirées pour être nettoyées.

AVERTISSEMENT ●C  haque fois que vous souhaitez retirer la porte du four, ouvrez d’abord les fixations. ● N’utilisez pas de nettoyants fortement abrasifs ou de grattoirs métalliques pour nettoyer la porte du four. Ils risqueraient d’en rayer la surface et de fragiliser le verre. ● Une fois la porte montée, le retrait de certaines pièces (ex. : vitre) risque d’entraîner des blessures.

Attention Le verre risquerait de se briser si vous exercez dessus une pression excessive, notamment au niveau des bords de la vitre avant. Démontage de la porte 1. Retirez les deux vis situées sur les côtés gauche et droit de la porte. 2. Otez le support de porte.

3. Retirez la vitre intérieure n°1 de la porte. Vitre n°1

Retirez la vitre intérieure n°2 et les supports

en caoutchouc de la porte.

BQ2Q7G069_XEF-00177Q_FR.indd 45

Nettoyage et entretien (suite) FR

5. Retirez la vitre n°3 de la porte.

Support de porte Support en caoutchouc (droit et gauche) Vitre n°1 Vitre n°2 Vitre n°3 Vitre n°4

Nettoyez les vitres avec de l’eau chaude additionnée de liquide vaisselle et essuyez-les à l’aide d’un chiffon doux et propre.

Montage de la porte 1. Nettoyez la vitre et les éléments intérieurs à l’aide d’eau chaude savonneuse.

N’utilisez pas de détergents ou de tampons à récurer. Utilisez une éponge imbibée d’un nettoyant liquide ou d’eau chaude savonneuse.

2. Montez la vitre n°3. 3. Fixez les deux supports en caoutchouc sur la partie supérieure de la vitre n°2 et remettez celle-ci en place. 4. Montez la vitre n°1 et le support sur la porte. 5. Serrez les deux vis des deux côtés de la porte.

BQ2Q7G069_XEF-00177Q_FR.indd 46

Nettoyage et entretien (suite) Remplacement de la lampe

* Risque de choc électrique !

Avant de remplacer l’ampoule du four, procédez comme suit : ● Éteignez le four ; ● Débranchez le four de la prise murale ; ● Protégez l’ampoule électrique et son cache en verre en plaçant un linge dans la partie inférieure du four. Les ampoules sont disponibles auprès du service après-vente SAMSUNG.

Remplacement de l’ampoule arrière et nettoyage du cache en verre 1. Retirez le cache en le tournant dans le sens inverse des aiguilles d’une montre. 2. Retirez les bagues métalliques et nettoyez le cache en verre. 3. Au besoin, remplacez l’ampoule halogène par une ampoule pour four de 25 W et 230 V résistante à une température de 300 °C. Astuce ● Utilisez toujours un chiffon lorsque vous manipulez l’ampoule halogène afin d’éviter de laisser des traces de doigts sur l’ampoule. 4. Placez les bagues métalliques sur le cache en verre. 5. Remettez le cache en place.

Remplacement de l’ampoule latérale et nettoyage du cache en verre 1. Pour retirer le cache en verre, soutenez sa partie inférieure d’une main, puis insérez un outil pointu et plat (ex. : couteau de table) entre le verre et le cadre afin d’extraire le cache. 2. Au besoin, remplacez l’ampoule halogène par une ampoule pour four de 25 à 40 W et 230 V résistante à une température de 300 °C. Astuce ● Utilisez toujours un chiffon lorsque vous manipulez l’ampoule halogène afin d’éviter de laisser des traces de doigts sur l’ampoule. 3. Remettez le cache en verre en place.

BQ2Q7G069_XEF-00177Q_FR.indd 47

Questions fréquentes et dépannage Que faire si le four ne chauffe pas ? Vérifiez si l’une des solutions suivantes permet de résoudre le problème : ● Le four n’est peut-être pas allumé. Allumez le four. ● L’horloge n’est peut-être pas réglée. Réglez l’horloge (reportez-vous à la section « Réglage de l’horloge »). ● Vérifiez que les réglages adéquats ont bien été effectués. ● Il se peut qu’un fusible de votre habitation ait sauté ou qu’un disjoncteur ait lâché. Remplacez le ou les fusibles concernés ou remettez le disjoncteur en marche. Si ce problème se reproduit fréquemment, contactez un électricien agréé.

Que faire lorsque le four ne chauffe pas, même après le réglage des fonctionnalités du four et de la température ? Le problème peut provenir des branchements électriques internes. Contactez le service aprèsvente le plus proche.

Que faire lorsqu’un code d’erreur s’affiche et que le four ne chauffe pas ? Le branchement du circuit électrique interne est défectueux. Contactez le service après-vente le plus proche.

Que faire si l’heure clignote ? Une coupure de courant s’est produite. Réglez l’horloge (reportez-vous à la section « Réglage de l’horloge »).

Que faire si la lumière du four ne s’allume pas ? La lumière du four est défectueuse. Remplacez l’ampoule du four (reportez-vous à la section « Remplacement de la lampe »).

Que faire lorsque le ventilateur fonctionne sans avoir été activé ? Après utilisation, le ventilateur fonctionne jusqu’au refroidissement total du four. Contactez le service après-vente le plus proche si le ventilateur continue de fonctionner après le refroidissement complet du four.

BQ2Q7G069_XEF-00177Q_FR.indd 48

Garantie et assistance (suite) Codes d’erreur et de sécurité Codes d’erreur et de sécurité

Erreur capteur temp

Contactez le service après-vente SAMSUNG le plus proche.

Sécurité

Le four continue de fonctionner à la température définie pendant une période prolongée.

Éteignez le four et retirez les aliments. Laissez le four refroidir avant de l’utiliser à nouveau.

Une défaillance du four peut en réduire les performances et représenter un danger pour l’utilisateur. Ne tentez pas de vous en servir.

Contactez le service après-vente Samsung le plus proche.

Separation manquante

La plaque séparatrice n’est pas utilisée correctement. Reportez-vous à la section « Réglage du mode Séparateur » (page 14).

Insérez la plaque séparatrice pour les modes Supérieur, Double et Inférieur. Retirez la plaque pour le mode Unique.

1) * symbolise n’importe quel numéro ou caractère. 49

BQ2Q7G069_XEF-00177Q_FR.indd 49
