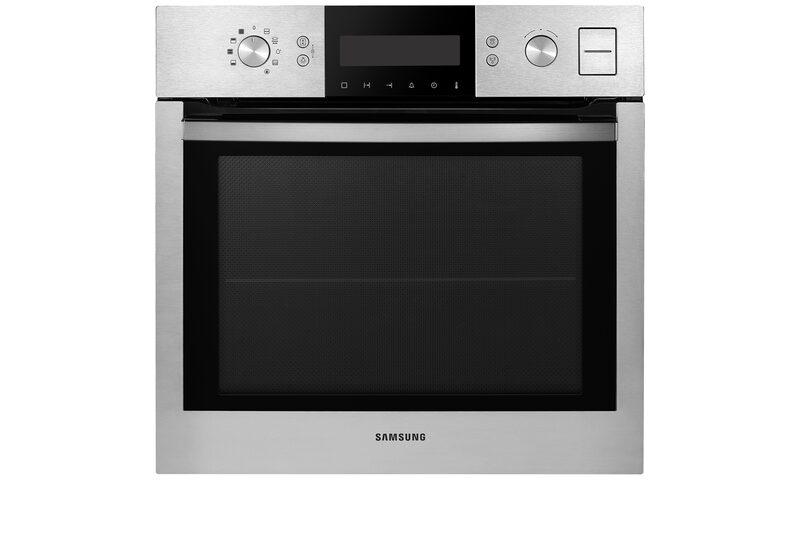

Mode d'emploi Samsung Four Multi 65 L Twin Conv BQ1AQ4T013

Merci d'avoir choisi un four encastrable SAMSUNG. Ce manuel d'utilisation contient d'importantes informations relatives à la sécurité ainsi que les instructions de fonctionnement et d'entretien de l'appareil. Veuillez le lire très attentivement avant d'utiliser votre four et conservez-le précieusement en vue d'une consultation ultérieure.

Ce manuel d'utilisation comporte les symboles suivants :

AVERTISSEMENT ou ATTENTION

consignes de sécurité L'installation de ce four doit être effectuée uniquement par un électricien qualifié. Le technicien est chargé du branchement de l'appareil sur la prise d'alimentation conformément aux conseils de sécurité en vigueur.

Sécurité électrique Si le four a été endommagé pendant le transport, ne le branchez pas. • Ce four doit être relié à la prise d'alimentation secteur uniquement par un électricien qualifié. • En cas de défaut ou de dommage constaté sur l'appareil, ne tentez pas de le faire fonctionner. • Toute réparation doit être effectuée uniquement par un technicien qualifié. Une réparation inadéquate présente un risque réel pour vous et pour les autres. Si votre four nécessite une réparation, contactez un service de dépannage SAMSUNG ou votre revendeur. • Si le cordon d'alimentation est défectueux, il doit être remplacé par un composant ou un câble spécial disponible chez votre fabricant ou un réparateur agréé (pour les modèles à filerie fixe). • Si le cordon d'alimentation de l'appareil est endommagé, il devra être remplacé par le fabricant, son réparateur agréé ou par toute personne qualifiée afin d'éviter tout danger (pour les modèles à cordon d'alimentation uniquement). • Ne laissez aucun fil ni aucun câble électrique entrer en contact avec le four. • Le four doit être relié à une prise d'alimentation secteur au moyen d'un disjoncteur ou d'un fusible homologué. N'utilisez jamais d'adaptateur multiprise ou de rallonge. • La plaque signalétique est située sur le côté droit de la porte. • Il convient de mettre l'appareil hors tension lorsque celui-ci est en cours de réparation ou de nettoyage. • Soyez prudent lorsque vous branchez des appareils électriques sur une prise située à proximité du four. • Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) inexpérimentées ou dont les capacités physiques, sensorielles ou mentales sont réduites, sauf si celles-ci sont sous la surveillance ou ont reçu les instructions d’utilisation appropriées de la personne responsable de leur sécurité. • L’appareil doit pouvoir être facilement débranché une fois installé. Pour que l’appareil puisse être facilement débranché une fois en place, veillez à ce que la pri

BQ1AQ4T013_XEF_00069T-FR.indd 2

Sécurité pendant le fonctionnement de l'appareil

• Ce four est réservé à la cuisson d'aliments dans le cadre d'un usage domestique uniquement. • Lorsque le four fonctionne, la chaleur qui se dégage des surfaces internes peut provoquer de graves brûlures en cas de contact avec celles-ci. Ne touchez jamais les éléments chauffants ni les surfaces internes du four avant qu'ils n'aient eu le temps de refroidir. • Ne rangez jamais de matériaux inflammables dans le four. • Les surfaces du four deviennent chaudes lorsque l'appareil fonctionne à une température élevée de façon prolongée. • Pendant la cuisson, soyez prudent en ouvrant la porte du four car l'air chaud et la vapeur s'en échappent rapidement. • Lorsque vous cuisinez des plats à base d'alcool, la température élevée peut entraîner une évaporation de ce dernier. En cas de contact avec une partie chaude du four, la vapeur risque de s'enflammer. • Pour votre sécurité, ne nettoyez jamais l'appareil à l'aide d'un nettoyeur haute pression (eau ou vapeur). • Lorsque vous utilisez l'appareil, veillez à ce que les enfants ne s'en approchent pas. • Pour la cuisson d'aliments surgelés (ex. : pizzas), utilisez la grande grille. Si vous utilisez la plaque à pâtisserie, les variations de température risquent de la déformer. • Ne versez pas d'eau dans le fond du four si celui-ci est encore chaud. Vous risqueriez d'endommager la surface émaillée. • La porte du four doit être fermée pendant la cuisson des aliments. • Ne recouvrez pas le fond du four de papier aluminium et n'y déposez aucune plaque à pâtisserie ni aucun moule. L'aluminium empêche la chaleur de passer ; par conséquent, les surfaces émaillées risquent d'être endommagées et les aliments ne cuiront pas convenablement. • Le jus des fruits laissent des traces parfois indélébiles sur les surfaces émaillées du four. Pour obtenir des gâteaux très moelleux, utilisez la lèchefrite. • Ne posez pas d'ustensiles sur la porte du four lorsque celle-ci est ouverte. • Les jeunes enfants ne doivent pas utiliser l'appareil sans la s

Mise au rebut des déchets Élimination du matériel d'emballage • •

Le matériel utilisé pour emballer cet appareil est recyclable. Jetez le matériel d'emballage dans les conteneurs municipaux prévus à cet effet.

Mise au rebut de vos appareils usagés

AVERTISSEMENT : Avant de vous débarrasser de vos appareils usagés, veillez à les mettre totalement hors service afin d'éviter tout danger. Pour cela, débranchez l'appareil de l'alimentation secteur et retirez la prise mâle. En jetant vos appareils usagés de façon appropriée, vous contribuez à la protection de l'environnement.

L'appareil ne doit pas être jeté avec les ordures ménagères. Pour connaître les dates de ramassage et les sites de traitement des ordures ménagères, renseignez-vous auprès du service de voirie de votre municipalité ou auprès de votre mairie.

BQ1AQ4T013_XEF_00069T-FR.indd 3

commandes du four Sélection du compartiment Sécurité enfants

Niveau de cuisson vapeur assistée Écran d'affichage

Lampe Fonction Bouton de fonctionnement

Alarme Température Temps Heure de fin

Réservoir d'eau Bouton de sélection

Façade La façade du four est disponible dans différentes matières et couleurs : acier inoxydable, blanc, noir et verre. Par souci de qualité, l'apparence peut être différente.

accessoires Votre nouveau four Samsung est livré avec de nombreux accessoires qui s'avéreront très utiles lors de la préparation des différents plats. ATTENTION : Veillez à insérer correctement l'accessoire dans les glissières latérales prévues à cet effet. Laissez un espace d'au moins 2 cm entre le fond du four et le bord de la plaque afin d'éviter d'endommager l'émail. Plaque séparatrice Utilisez la plaque séparatrice avec le mode de cuisson double. Elle permet de séparer la partie supérieure et la partie inférieure du four et doit être insérée au niveau 3. Petite grille (en option) La petite grille peut être utilisée pour faire griller et rôtir les aliments. Vous pouvez l’associer au lèchefrite afin d’éviter que les liquides ne tombent sur le fond du four. Grande grille La grande grille peut être utilisée pour faire griller et rôtir les aliments. Elle peut servir de support aux cocottes et plats allant au four.

BQ1AQ4T013_XEF_00069T-FR.indd 4

Lèchefrite (en option) Le lèchefrite peut être utilisé pour le rotissage. Il peut être associé à la petite grille afin d’éviter que les liquides ne tombent sur le fond du four.

Plaque à pâtisserie La plaque à pâtisserie (plate) peut être utilisée pour la préparation de gâteaux, de cookies et d’autres pâtisseries. accessoires

Rainure de guidage télescopique (en option) • Pour insérer les accessoires, faites tout d'abord glisser les guides télescopiques au niveau souhaité. • Placez la plaque ou la grille sur les guides et poussez-la complètement dans le four. Ne fermez la porte du four qu’une fois les guides télescopiques entièrement insérés dans celui-ci.

essais de plats Essais réalisés conformément aux normes EN 60350 et DIN44547

Faites préchauffer le four pendant 5 minutes en réglant le mode Grand gril. Type d'aliment

1er côté : 1-2 2e côté : 1-1½

Petite grille + lèchefrite (pour récupérer les égouttures)

1er côté : 14-16 2e côté : 4-6

*Hamburgers : faites préchauffer le four pendant 15 minutes en utilisant la fonction Large Grill (Grand gril).

BQ1AQ4T013_XEF_00069T-FR.indd 5

Les types de cuisson recommandés sont valables four préchauffé. Type d'aliment Sablés

Plat et remarques Plaque à pâtisserie

Mode de cuisson Cuisson traditionnelle Cuisson par convection Cuisson par convection Cuisson traditionnelle Cuisson par convection Cuisson par convection Cuisson traditionnelle Cuisson par convection Cuisson traditionnelle

Lèchefrite + Plaque à pâtisserie Plaque à pâtisserie

Lèchefrite + Plaque à pâtisserie Moules à fond amovible la grande grille (à revêtement noir, ø 26 cm)

Gâteau aux pommes à pâte levée

Grande grille + 2 moules à fond amovible * (à revêtement noir, ø 20 cm) Plaque à pâtisserie + Grande grille + 2 moules à fond amovible ** (à revêtement noir, ø 20 cm)

Plaque à pâtisserie + Lèchefrite

* Pour faire cuire deux gâteaux, disposez-les sur la grille de la façon suivante : un moule dans le fond à gauche et un moule à l’avant à droite. ** Pour faire cuire deux gâteaux, disposez-les de la façon suivante : au centre, l’un audessus de l’autre, sur deux grilles.

fonctions Ce four propose plusieurs fonctions. En fonction du mode utilisé, cuisson double ou cuisson unique, vous pouvez choisir parmi les fonctions suivantes : Cuisson traditionnelle La chaleur est générée au moyen des systèmes de chauffe supérieur et inférieur. Cette fonction est adaptée à la cuisson et au rôtissage traditionnels de presque tous les types de plats. Température recommandée : 200 °C Cuisson par convection La chaleur générée par la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée à la cuisson des plats surgelés et des pâtes crues. Température recommandée : 170 °C

BQ1AQ4T013_XEF_00069T-FR.indd 6

Chaleur par le haut + Convection La chaleur générée par le système de chauffe supérieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée au rôtissage des aliments, comme la viande. Température recommandée : 190 °C Chaleur par le bas + Convection La chaleur générée par le système de chauffe inférieur et la convection est répartie uniformément dans le four au moyen des ventilateurs. Cette fonction est spécialement adaptée à la cuisson des pizzas, des pains et des gâteaux. Température recommandée : 190 °C Petit gril La chaleur est générée par le petit gril. Cette fonction est spécialement adaptée à la cuisson des petits plats nécessitant moins de chaleur comme le poisson ou les baguettes garnies. Température recommandée : 240 °C Grand gril La chaleur est générée par le grand gril. Cette fonction est spécialement adaptée à la cuisson des plats recouverts de pâte crue (ex. : lasagnes) et les grillades. Température recommandée : 240 °C Cuisson vapeur assistée La chaleur générée par les résistances de convection est répartie par les ventilateurs dans le four et combinée à la vapeur. Vous pouvez régler l'intensité de la vapeur sur le niveau de votre choix (Faible, Moyenne et Élevée). Ce mode est particulièrement adapté à la cuisson des pâtisseries à pâte feuilletée, des gâteaux à pâte levée, du pain et des pizzas ; il se prête également très bien au rôtissage de la viande et du poisson.

mode unique En mode unique, le four fonctionne comme un four traditionnel. En mode unique, vous pouvez utiliser toutes les fonctions disponibles pour faire cuire en grande quantité.

Sélectionnez le mode unique | 01 Retirez la plaque séparatrice du four pour utiliser le mode Unique.

Réglez la fonction | 02 Appuyez sur la touche Fonction. L'icône de la fonction clignote.

En mode Unique, toutes les fonctions du four sont disponibles.

Toutes les fonctions sont disponibles en mode unique. Le mode unique permet une utilisation traditionnelle du four.

Tournez le bouton de sélection et sélectionnez le réglage souhaité.

03 | Réglage de la température Appuyez sur la touche Température. L'icône correspondante clignote.

BQ1AQ4T013_XEF_00069T-FR.indd 7

cuisson double Ce four est équipé de la fonction de cuisson double. Cette fonction permet de préparer deux plats différents en même temps en utilisant deux températures différentes dans la partie supérieure et la partie inférieure du four. Vous pouvez également choisir de cuire les aliments dans la partie supérieure ou la partie inférieure du four, ce qui constitue une économie de temps et d'énergie. Sélectionnez le mode de cuisson double | 01 Insérez la plaque séparatrice au niveau 3 pour utiliser la cuisson double.

Selon le mode de cuisson double sélectionné, vous pouvez utiliser l'une des fonctions suivantes :

Convection | Chaleur par le haut + Convection | Grand gril Le mode supérieur permet une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.

Fonction supérieure et inférieure dans l'une ou l'autre partie du four La cuisson double permet de cuire deux plats en même temps à l'aide de fonctions et de réglages de température différents.

Convection | Chaleur par le bas + Convection | Cuisson vapeur assistée Le mode inférieur permet une économie d'énergie et de temps pour la cuisson de petites quantités d'aliments.

REMARQUE : suivez les étapes 03/04 pour le mode supérieur et les étapes 06/07 pour le mode inférieur. REMARQUE : pour choisir un compartiment, appuyez sur le bouton de sélection du compartiment.

03 | Réglage de la fonction en mode Supérieur Appuyez sur le bouton Fonction. L'icône de la fonction supérieure clignote.

Réglage du compartiment | 02 Appuyez sur le bouton de sélection du compartiment ; l'icône du compartiment clignote.

Réglage de la température en mode Supérieur | 04 Appuyez sur la touche Température. L'icône de la température supérieure clignote.

Réglage du mode Inférieur | 06 Appuyez sur le bouton Fonction. L'icône du mode Inférieur clignote.

Tournez le bouton de sélection et sélectionnez le réglage souhaité.

05 | Sélection du compartiment Appuyez sur le bouton de sélection du compartiment, ; l'icône du compartiment clignote.

07 | Réglage de la température en mode Inférieur Appuyez sur la touche Température. L'icône de la température inférieure clignote.

BQ1AQ4T013_XEF_00069T-FR.indd 8

cuisson vapeur Cet appareil est équipé d'une fonction de cuisson vapeur qui vous permet de faire cuire une large gamme de plats.

« Après un cycle de cuisson vapeur, videz l'eau résiduelle. Lancez la fonction de vidange et assurez-vous que le réservoir est complètement vide. »

Avertissement : si vous n'effectuez pas cette opération, des bactéries ou d'autres microbes risquent de se développer dans l'eau stagnante. Vidangez toujours l'eau résiduelle après un cycle de cuisson vapeur.

Mode disponible La fonction de cuisson vapeur est disponible en mode Unique, en mode Double et en mode Inférieur.

N'utilisez pas le plateau-vapeur avec le mode de cuisson vapeur assistée. Choisissez un niveau d'intensité pour la cuisson vapeur assistée (1 à 3).

ICÔNES d'information Les ICÔNES qui s'affichent à l'écran donnent des informations sur la cuisson vapeur assistée.

Lorsque la fonction est activée, l'icône ci-contre s'affiche à l'écran.

BQ1AQ4T013_XEF_00069T-FR.indd 9

Déroulement de la cuisson vapeur Pendant un cycle de cuisson vapeur, de la condensation se forme à l'intérieur du four. Ce phénomène est normal. Vérifiez que toute l'eau résiduelle du cycle de cuisson vapeur précédent a bien été vidangée avant d'en lancer un nouveau. Veillez à toujours utiliser de l'eau potable pour la cuisson vapeur. REMARQUE : reportez-vous à la section « Réglages » du manuel pour en savoir plus sur les boutons.

L'icône clignote : aucune eau résiduelle dans le four. • Niveau 1 : faible • Niveau 2 : moyenne • Niveau 3 : Élevée

Sélectionnez le niveau de l'intensité de la vapeur en fonction de vos goûts ou de la recette. • Niveau 1 : faible • Niveau 2 : moyenne • Niveau 3 : Élevée

L'icône clignote : vidangez l'eau résiduelle après un cycle de cuisson vapeur. Pour votre sécurité, vous ne pouvez pas vidanger l'eau immédiatement après la fin du cycle. Si vous appuyez sur le bouton de vidange alors que l'eau est encore trop chaude, le message « Hot » (Chaud) s'affiche à l'écran. REMARQUE : pour faire disparaître l'ICÔNE, le mode vidange doit fonctionner pendant au moins 1 minute.

L'icône clignote : un détartrage est nécessaire La procédure de détartrage s'effectue en 6 étapes. Reportez-vous à la section « Détartrage et nettoyage » du manuel.

assistée. Vous pouvez utiliser la fonction de cuisson vapeur assistée en mode Unique, en mode Double ou en mode Inférieur.

2. Versez de l'eau potable dans le réservoir d'eau. Ouvrez le réservoir d'eau en appuyant dessus, puis versez l'eau potable. Pour contrôler le niveau d'eau, reportez-vous à l'icône correspondante sur l'écran. Refermez le réservoir en appuyant à nouveau dessus. Avertissement : un signal sonore retentit pour signaler que le réservoir d'eau est plein. Temps de cuisson Heure de fin Niveau de cuisson vapeur assistée

3. Définissez la durée et l'heure de fin de cuisson. Lorsque vous souhaitez utiliser la fonction de cuisson vapeur assistée, choisissez le niveau de votre choix (1 à 3) à l'aide du bouton correspondant.

vapeur. Après un cycle de cuisson vapeur, vidangez toute l'eau du four en appuyant sur le bouton correspondant. Vérifiez que le réservoir est complètement vide. REMARQUE : pour votre sécurité, vous ne pouvez pas vidanger l'eau immédiatement après la fin du cycle. Si vous appuyez sur le bouton de vidange alors que l'eau est encore trop chaude, le message « Hot » (Chaud) s'affiche à l'écran. Avertissement : ne fermez pas le réservoir d'eau en cours de vidange.

Avertissement : après un cycle de cuisson vapeur, ouvrez la porte avec précaution. La vapeur qui s'échappe du four à ce moment précis est brûlante. REMARQUE : après un cycle de cuisson vapeur, ouvrez la porte du four afin de permettre à l'intérieur de sécher. 10_cuisson vapeur

BQ1AQ4T013_XEF_00069T-FR.indd 10

Respectez les réglages et durées indiqués dans ce tableau pour faire cuire des aliments à la vapeur en mode unique. Ne remplissez le réservoir d'eau qu'avec de l'eau potable. Vidangez l'eau de la cuisson précédente avant d'ajouter de l'eau fraîche.

Mode de cuisson vapeur assistée (°C )

Bâtonnets feuilletés au fromage

Pizza surgelée à pâte levée

Rôti d'agneau (1 à 1,2 kg)

Lèchefrite et petite grille

1ère étape : 40-50 2ème étape : 35-45

Lèchefrite et petite grille

1ère étape : 30-35 2ème étape : 20-25

Lèchefrite et petite grille

1ère étape : 35-40 2ème étape : 25-30

Poisson (truite, perche ou dorade)

Lèchefrite et petite grille

Strudel surgelé aux pommes

BQ1AQ4T013_XEF_00069T-FR.indd 11

réglages Le mode de cuisson double permet d'utiliser différents réglages pour la partie supérieure et la partie inférieure du four (fin de cuisson, temps de cuisson, réglages de température et d'alarme). Pour appliquer ou modifier les réglages de l'une ou l'autre partie du four, appuyez sur la touche : Pour appliquer ou modifier des réglages dans le mode de cuisson double, sélectionnez le compartiment.

partie supérieure partie inférieure

Réglage de l’heure Lors de la première mise sous tension, utilisez l'appareil après avoir réglé l'heure.

Réglez les heures | 01 Appuyez sur la touche Horloge ; les heures clignotent.

Réglez les minutes | 02 Appuyez sur la touche Horloge ; les minutes clignotent.

Tournez le bouton de sélection et réglez l'heure.

03 | Confirmez l’heure Appuyez à nouveau sur la touche Horloge pour valider l'heure.

Réglage du temps de cuisson

Réglage du temps de cuisson | 01 Appuyez sur le bouton Temps de cuisson ; l’icône de l’heure clignote.

02 | Confirmation du temps de cuisson Appuyez à nouveau sur la touche Temps de cuisson ou patientez 4 à 5 secondes.

Tournez le bouton de sélection et sélectionnez le réglage souhaité.

Réglage de l'heure de fin de cuisson Réglage de la fin de cuisson | 01 Appuyez sur le bouton Fin de cuisson ; l'heure clignote.

02 | Confirmation de la fin de cuisson Appuyez à nouveau sur le bouton Fin de cuisson ou patientez 3 secondes.

Tournez le bouton de sélection et réglez l'heure souhaitée. 12_réglages

BQ1AQ4T013_XEF_00069T-FR.indd 12

Que faire si le four ne chauffe pas ?

Que faire lorsque le four ne chauffe pas, même après le réglage de la fonction du four et de la température ? Que faire lorsqu'un code d'erreur s'affiche 1)et que le four ne chauffe pas ? Que faire si l'heure clignote ? Que faire si la lumière du four ne s'allume pas ? Que faire lorsque le ventilateur fonctionne sans avoir été activé ?

SOLUTION • Le four n'est peut-être pas allumé. Allumez le four. • L'horloge n'est peut-être pas réglée. Réglez l'horloge. • Vérifiez que les réglages adéquats ont bien été effectués. • Il se peut qu'un fusible de votre habitation ait grillé ou que le disjoncteur ait lâché. Remplacez le fusible concerné ou remettez le disjoncteur en marche. Si ce problème se reproduit fréquemment, contactez un électricien. • Le problème peut provenir des branchements électriques internes. Contactez le service après-vente le plus proche. • • • •

Nettoyez soigneusement le four avant de l'utiliser pour la première fois. N'utilisez pas de chiffons, de substances ou de détergents abrasifs car ils risqueraient d'endommager les surfaces du four. Utilisez de l'eau chaude savonneuse et un chiffon doux pour nettoyer la plaque à pâtisserie, la lèchefrite, les grilles et les autres accessoires ainsi que les parois intérieures et les rails de guidage du four. Nettoyez la façade à l'aide d'un chiffon propre humide et doux. Vérifiez que l'horloge du four est correctement réglée et retirez tous les accessoires du four. Faites fonctionner le four en mode unique avec convection pendant une heure à 200 °C. Cette procédure permet de brûler tous les dépôts dans le four. Une odeur caractéristique est alors générée. Ceci est tout à fait normal. Assurez-vous cependant que votre cuisine est correctement ventilée durant cette opération.

Le branchement du circuit électrique interne est défectueux. Contactez le service après-vente le plus proche. Une coupure de courant s'est produite. Réglez l'horloge. La lumière du four est défectueuse. Contactez le service après-vente le plus proche. Après utilisation, le ventilateur fonctionne jusqu'au refroidissement total du four. Contactez le service après-vente le plus proche si le ventilateur continue de fonctionner après le refroidissement complet du four.

Dispositif d’arrêt de sécurité. Le four continue de fonctionner à la température définie pendant une période prolongée. Touche actionnée pendant plus de 10 secondes. Plaque séparatrice manquante. Utilisation incorrecte de la plaque séparatrice. Une défaillance du four peut en réduire les performances et représenter un danger pour l'utilisateur. Ne tentez pas de vous en servir.

SOLUTION Éteignez le four et retirez-en les aliments. Laissez le four refroidir avant de l'utiliser à nouveau. Contactez votre service d'assistance clientèle SAMSUNG local. Insérez la plaque séparatrice pour le mode supérieur, double et inférieur. Retirez la plaque séparatrice pour le mode unique. Contactez votre service d'assistance clientèle SAMSUNG local.

1) ** symbolise n'importe quel numéro.

installation et entretien_21

BQ1AQ4T013_XEF_00069T-FR.indd 21

nettoyage et entretien Nettoyage vapeur (en option) Si votre four est sale et que vous souhaitez le nettoyer, utilisez le nettoyage vapeur intégré. Le nettoyage vapeur est disponible après refroidissement du four.

vapeur à l'aide du bouton de fonctionnement. Lorsque l'affichage commence à clignoter et qu'un signal sonore retentit, l'opération est terminée.

fonctionnement sur Arrêt pour arrêter le nettoyage vapeur.

à l'aide d'un chiffon propre et doux.

Remarques sur le nettoyage vapeur • Soyez prudent lorsque vous ouvrez la porte avant la fin du programme de nettoyage vapeur : l'eau située dans le fond du four est extrêmement chaude. • Ouvrez la porte du four et épongez l'eau restante. • Ne laissez jamais d'eau, même en très petite quantité, stagner dans le four pendant une durée prolongée (ex. : toute une nuit). • Nettoyez l'intérieur du four à l'aide d'une éponge et de détergent ou d'une brosse souple. Les traces de salissure incrustées peuvent être retirées à l'aide d'une éponge à récurer en nylon. • Les dépôts de tartre peuvent être retirés à l'aide d'un chiffon imbibé de vinaigre. • Utilisez un chiffon doux et de l'eau claire pour nettoyer l'intérieur du four. N'oubliez pas d'essuyer sous le joint de la porte. • Si le four est très sale, répétez l'opération une fois que le four est froid. • En cas de taches de graisse importantes (ex. : après avoir fait rôtir ou griller des aliments), il est recommandé de frotter les traces de salissure incrustées à l'aide d'un nettoyant avant d'activer la fonction de nettoyage du four. • Une fois le nettoyage terminé, laissez la porte du four entrebâillée (à 15 °) pour permettre à la surface émaillée interne de sécher complètement. 22_nettoyage et entretien

BQ1AQ4T013_XEF_00069T-FR.indd 22

Auto-nettoyage(en option) Ce mode permet de nettoyer automatiquement le four. Ce mode permet de brûler les dépôts de graisse accumulés dans le four de manière à pouvoir les retirer plus facilement une fois le four refroidi. Durant l'auto-nettoyage (auto-nettoyage par pyrolyse), la porte du four se verrouille automatiquement. Verrouillage de la porte (

Lorsque la température du four redescend en dessous de 260 °C, la porte se déverrouille automatiquement.

Avertissement • Le four devient très chaud au cours de cette opération. • Tenez les enfants à distance pendant toute la durée du processus. Attention : Tous les accessoires ainsi que les glissières latérales doivent être retirés du four avant de procéder à l'auto-nettoyage. Retirez le plus gros de la saleté à la main.

Lorsque la température du four atteint 300 °C, la porte se verrouille automatiquement pour des raisons de sécurité.

Les résidus d'aliment, de graisse et de jus de viande inflammables risqueraient de provoquer un incendie dans le four pendant la phase de nettoyage automatique.

3 en fonction de l'état de saleté du four. Si aucun réglage supplémentaire n'est effectué dans les 5 secondes, le four lance automatiquement le programme sélectionné. Niveau

3. Une fois le four refroidi, essuyez la porte et les bords du four à l'aide d'un chiffon humide.

BQ1AQ4T013_XEF_00069T-FR.indd 23

Détartrage et nettoyage Le mode de cuisson vapeur implique de procéder à des détartrages réguliers. Au bout d'un nombre donné de programmes de cuisson vapeur, le four vous informe automatiquement de lancer une opération de détartrage. 01 | Sélectionnez le mode Détartrage et nettoyage Lorsque l'ICÔNE clignote, effectuez les 6 étapes du détartrage.

Une fois les 6 étapes effectuées, l'ICÔNE arrête de clignoter.

Avertissement : Lorsque l'ICÔNE clignote, la fonction de cuisson vapeur est encore disponible pendant 2 heures ; si vous ne suivez pas les 6 étapes du détartrage, la fonction deviendra indisponible. Avertissement : L'entartrage est un phénomène normal qui peut affecter le fonctionnement du four. Produit de détartrage

Produit de détartrage (125 ml) + eau potable (1 l)

Avertissement • Utilisez un produit de détartrage pour les fours ou les machines à café. • N'utilisez pas un produit de détartrage réservé à d'autres appareils (ex. : lave-linge). 02 | Les 6 étapes du détartrage

Vidangez l’intérieur du four. Appuyez sur le bouton Vidange pendant 3 secondes pour démarrer la procédure ; une fois l’opération terminée, l’appareil passera automatiquement à l’étape d-2.

Remplissez le réservoir de produit de détartrage jusqu'au niveau 3 ; l'étape d-3 démarrera alors automatiquement.

L’étape d-3 dure 3 heures ; au bout de 3 heures, l’appareil passe automatiquement à l’étape d-4. Vidangez le produit de détartrage.

Appuyez sur le bouton Vidange pendant 3 secondes pour démarrer la procédure ; une fois l'étape d-4 terminée, l'appareil passera ensuite automatiquement à l'étape d-5. Remplissez le réservoir d'eau claire pour le rinsage.

Lorsque l'eau atteint le niveau 3, l'étape d-6 démarre automatiquement. Vidangez toute l'eau au cours de la phase de rinçage. Appuyez sur le bouton Vidanger pendant 3 secondes pour démarrer l'opération et patientez jusqu'à la fin de la procédure de détartrage/nettoyage.

Important : Lorsque vous lancez un détartrage, vous devez effectuer les 6 étapes. Dans le cas contraire, vous devrez relancer toute l'opération pour pouvoir réutiliser la fonction de cuisson vapeur. 24_nettoyage et entretien

BQ1AQ4T013_XEF_00069T-FR.indd 24

Séchage rapide 1. Laissez la porte du four entrebâillée à environ 30 °. 2. Réglez le bouton de fonctionnement sur le mode unique. 3. Appuyez sur le bouton de fonction. 4. Sélectionnez la convection à l'aide du bouton de sélection. 5. Réglez un temps de cuisson d'environ 5 minutes et une température de 50 °C. 6. Eteignez le four une fois cette durée écoulée.

Surface émaillée catalytique (en option) nettoyage et entretien

L’habillage amovible est recouvert d’une couche d’émail catalytique gris foncé ; ce revêtement peut progressivement se recouvrir des huiles et graisses circulant dans l’air pendant la cuisson par convection. Ces dépôts finissent par brûler lorsque le four dépasse les 200 °C, pendant les phases de cuisson ou de rôtissage. Plus la température est élevée, plus ces dépôts brûlent rapidement. 1. Retirez tous les accessoires du four. 2. Nettoyez toutes les parois intérieures du four comme décrit dans la section concernant le nettoyage manuel. 3. Réglez le four sur chaleur par le haut et par le bas. 4. Réglez la température sur 250 °C. 5. Faites fonctionner le four pendant environ 1 heure. La durée de fonctionnement dépend du degré de salissure. Les traces de graisse résiduelles disparaîtront progressivement, à chaque nouvelle utilisation du four à haute température.

Nettoyage manuel ATTENTION : ASSUREZ-VOUS QUE LE FOUR ET LES ACCESSOIRES SONT FROIDS

Cavité du four • Pour le nettoyage des parois intérieures du four, utilisez un chiffon et un nettoyant doux ou de l’eau chaude savonneuse. • Ne nettoyez pas le joint de la porte à la main. • N'utilisez pas de tampons à récurer ni d'éponges de nettoyage. • Afin de ne pas endommager les surfaces émaillées, utilisez un nettoyant spécial four traditionnel. • Pour ôter la saleté incrustée, utilisez un nettoyant spécial four. N’utilisez pas de nettoyants abrasifs, de brosses dures, d’éponges ou de tampons à récurer, de laine de verre, de couteaux ou d’autres instruments abrasifs.

Parois externes du four • Pour le nettoyage des parois extérieures du four, utilisez un chiffon et un nettoyant doux ou de l'eau chaude savonneuse. • Essuyez à l'aide d'une feuille de papier absorbant ou d'un chiffon sec. • N'utilisez jamais d'éponges à récurer ni de nettoyants corrosifs ou abrasifs. Surfaces du four en acier inoxydable • N'utilisez pas de laine de verre, de tampons à récurer ou de produits abrasifs. Ils risqueraient d'endommager le revêtement. Surfaces du four en aluminium • Essuyez-les délicatement à l'aide d'un chiffon doux et propre ou d'un tissu en microfibre imbibé d'un lave-vitre non agressif.

Accessoire Nettoyez les accessoires après chaque nouvelle utilisation et essuyez-les à l'aide d'une feuille de papier absorbant. Au besoin, laissez-les tremper dans de l'eau chaude savonneuse pendant 30 minutes pour en faciliter le nettoyage. nettoyage et entretien_25

BQ1AQ4T013_XEF_00069T-FR.indd 25

Retrait de la porte Dans le cadre d'une utilisation normale, il n'est pas nécessaire de retirer la porte ; si toutefois un retrait est nécessaire (ex. : pour des besoins de nettoyage), suivez les instructions ci-dessous. ATTENTION : La porte du four est lourde.

les fixations des deux charnières vers l'extérieur. REMISE EN PLACE :

chaque côté de la porte en son milieu et tirez-la légèrement vers vous tout en la soulevant jusqu'à ce les charnières se désengagent.

répétez les étapes 1 et 2 dans l'ordre inverse.

Retrait des vitres de la porte La porte du four est équipée de deux vitres juxtaposées les unes au-dessus des autres. Ces vitres peuvent être retirées pour être nettoyées.

situées sur les côtés gauche et droit de la porte.

retirez les deux supports en caoutchouc situés en haut de celle-ci. Nettoyez les vitres avec de l’eau chaude savonneuse et essuyez-les à l’aide d’un chiffon doux et propre.

REMISE EN PLACE : répétez les étapes 1, 2 et 3 dans l'ordre inverse. La porte peut être constituée de 2 à 4 vitres en fonction du modèle. Lors de la pose de la vitre intérieure 1, veillez à diriger la face imprimée vers le bas.

BQ1AQ4T013_XEF_00069T-FR.indd 26

Retrait des glissières latérales (en option)

latérale et retirez-la des deux fixations inférieures.

répétez les étapes 1, 2 et 3 dans l'ordre inverse.

Nettoyage de l'élément chauffant supérieur (en option)

dans le sens inverse des aiguilles d'une montre tout en maintenant le haut de l'élément chauffant.

La partie avant de l'élément chauffant supérieur s'incline vers le bas.

de l'élément chauffant à son niveau d'origine et tournez l'écrou cylindrique dans le sens des aiguilles d'une montre.

répétez les étapes 1 et 2 dans l'ordre inverse.

BQ1AQ4T013_XEF_00069T-FR.indd 27

Remplacement de l'ampoule Risque de choc électrique ! Avant de remplacer une ampoule du four, suivez la procédure ci-dessous : • Éteignez le four. • Débranchez-le de la prise murale. • Protégez l’ampoule électrique et son cache en verre en recouvrant le plancher du four avec un linge. • Les ampoules sont disponibles auprès du service après-vente SAMSUNG.

Ampoule arrière du four 1. Tournez le cache dans le sens inverse des aiguilles d’une montre pour le retirer et enlevez la bague métallique et le joint. Nettoyez le cache en verre. Si nécessaire, remplacez l'ampoule par une ampoule spécial four de 25 W/230 V conçue pour résister à des températures de 300 °C. 2. Au besoin, nettoyez le cache en verre, la bague métallique et le joint. 3. Fixez la bague métallique et le joint sur le cache en verre.

aiguilles d'une montre pour le fixer solidement.

Éclairage latéral du four (en option) 1. Pour retirer le cache en verre, soutenez sa partie inférieure d'une main, puis insérez un outil pointu et plat (ex. : couteau de table) entre le verre et le cadre. 2. Extrayez le cache. 3. Au besoin, remplacez l'ampoule halogène par une ampoule pour four de 25 à 40 W et 230 V résistante à une température de 300 °C. Conseil : utilisez toujours un chiffon lorsque vous manipulez l'ampoule halogène afin d'éviter les traces de doigt. 4. Remettez le cache en place.

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques) (Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

BQ1AQ4T013_XEF_00069T-FR.indd 28
