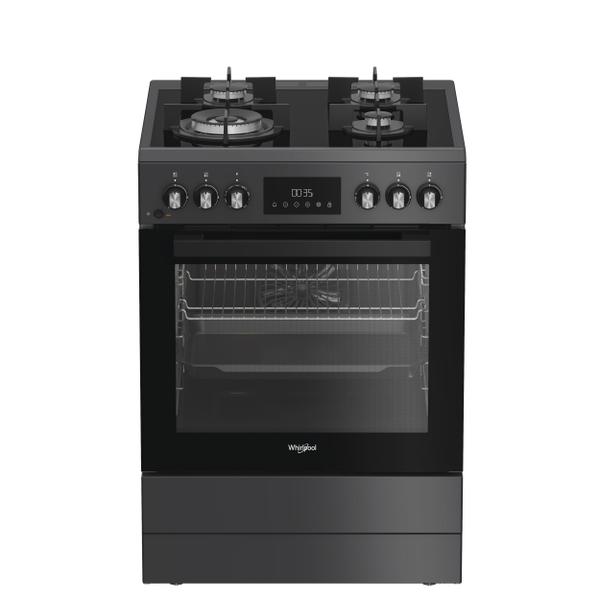

Mode d'emploi cuisinière Whirlpool W6G8LCSWA

Bienvenue ! Cher client, chère cliente Nous vous remercions d’avoir choisi l’appareil Whirlpool. Nous voulons que votre appareil de haute qualité et doté d’une technologie de pointe vous offre une efficacité optimale. Pour ce faire, lisez attentivement ce manuel et tout autre document fourni avant d’utiliser l’appareil. Tenez compte de toutes les informations et avertissements figurant dans le manuel d’utilisation. Ainsi, vous vous protégerez, vous et votre produit, contre d’éventuels dangers. Conservez le manuel d’utilisation. Si vous donnez l’appareil à quelqu’un d’autre, donnez également le manuel. Les conditions de garantie, les méthodes d'utilisation et de dépannage de votre appareil sont indiquées dans ce manuel. Avant d'utiliser l'appareil, lisez ces consignes de sécurité. Conservez-les à proximité pour référence ultérieure.

Beko Europe Management Srl Via Varesina 204, 20156 Milano, Italy

UTILISATION AUTORISÉE ............. INSTALLATION .............................. RACCORDEMENT AU GAZ ............ AVERTISSEMENTS ÉLECTRIQUES......................................... NETTOYAGE ET ENTRETIEN ........

Consignes environnementales ....... 67

Votre produit.................................. 67

3.1 Présentation de l’appareil ............. 3.1.1 Unité de cuisson ........................ 3.1.2 Section table de cuisson ........... 3.2 Présentation du bandeau de commande du four ............................... 3.3 Fonctions d’utilisation du four...... 3.4 Accessoires de l’appareil .............. 3.5 Utilisation des accessoires de l’appareil......................................... 3.6 Spécifications techniques ............

Le bon endroit pour l'installation .. Connexion électrique .................... Raccordement au gaz ................... Positionnement du produit ........... Conversion de gaz.........................

Première utilisation........................ 88

Réglage de l’heure pour la pre88 mière fois ....................................... Premier nettoyage ......................... 88

Utilisation de la table de cuisson .... 89

Informations générales sur l’utili- 89 sation de la table de cuisson ........ Fonctionnement des plaques de 90 cuisson...........................................

Utilisation du four .......................... 91

Informations générales sur l’utilisation du four ................................ Fonctionnement de l’unité de commande du four........................ Cuisson à la vapeur ....................... Réglages ........................................

Installation..................................... 77

Informations générales sur la 96 EN cuisson au four .............................. 8.1.1 Pâtisseries et aliments cuits au 97 FR four .............................................. 8.1.2 Viande, poisson et volaille ......... 100 8.1.3 Grille ............................................ 101 8.1.4 Cuisson à la vapeur.................... 102 8.1.5 Aliments test .............................. 102

Entretien et nettoyage.................... 103 Consignes de nettoyage géné- 103 rales.............................................. Accessoires de nettoyage .......... 105 Nettoyage de la table de cuis- 105 son................................................ Nettoyage du bandeau de com- 106 mande .......................................... Nettoyage de l’intérieur du four 107 (zone de cuisson) ........................ Nettoyage facile à la vapeur ....... 107 Nettoyage de la porte du four..... 108 Retrait de la vitre intérieure de la 109 porte du four ................................ Nettoyage de la lampe du four ... 110

10 Dépannage..................................... 111

Informations générales sur la cui- 96 sine................................................ FR / 57

Ces instructions sont valables si le symbole du pays apparaît sur l'appareil. Si le symbole n'apparaît pas sur l'appareil, il faut se référer à la notice d'installation qui doit fournir les indications nécessaires concernant l'adaptation de l'appareil aux conditions d'utilisation du pays. ATTENTION : L'utilisation de l'appareil de cuisson au gaz entraîne une production de chaleur, d'humidité et de produits de combustion dans la pièce où il est installé. Veillez à ce que la cuisine soit bien aérée, notamment lorsque l'appareil est en fonctionnement : maintenez les orifices de ventilation naturelle ouverts ou installez un dispositif de ventilation mécanique (hotte aspirante mécanique). Une utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire, comme l'ouverture d'une fenêtre, ou une ventilation plus efficace, par exemple en augmentant le niveau de ventilation mécanique (si possible), pour évacuer en toute sécurité les produits de combustion vers l'air extérieur (externe) tout en assurant le re-

FR nouvellement de l'air ambiant grâce à une ventilation supplémentaire. Consultez un professionnel avant d'installer une ventilation supplémentaire.

Le non-respect des informations contenues dans ce manuel peut provoquer un incendie ou une explosion, entraînant des dommages matériels ou des blessures corporelles. Avant d'utiliser l'appareil, lisez ces consignes de sécurité. Conservez-les à proximité pour référence ultérieure. Cet appareil doit être installé conformément aux réglementations en vigueur et utilisé uniquement dans un local bien ventilé. Lisez les instructions avant d'installer ou d'utiliser cet appareil. Si les flammes du brûleur s'éteignent accidentellement, tournez le bouton de commande du brûleur sur la position d'arrêt et n'essayez pas de le rallumer pendant au moins 1 minute. Ces instructions et l'appareil luimême contiennent des consignes de sécurité importantes, à respecter à tout moment. Le fabricant décline toute responsabilité en cas de non-

respect de ces consignes de sécurité, d'utilisation inappropriée de l'appareil ou de réglage incorrect des commandes. AVERTISSEMENT : Si la surface de la table de cuisson est fissurée, n’utilisez pas l’appareil – risque de choc électrique. AVERTISSEMENT : Risque d’incendie : ne stockez pas d’objets sur les surfaces de cuisson. ATTENTION : La cuisson doit être surveillée. Une cuisson de courte durée doit être surveillée en permanence. AVERTISSEMENT : Laisser la table de cuisson sans surveillance pendant la cuisson avec de la matière grasse ou de l'huile peut être dangereux risque d'incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil et couvrez ensuite les flammes, par exemple avec un couvercle ou une couverture anti-feu. N'utilisez pas la table de cuisson comme plan de travail ou comme support. Gardez les vêtements ou autres matériaux inflammables à l'écart de l'appareil jusqu'à ce que tous les composants aient complètement refroidi - risque d'incendie.

EN Les très jeunes enfants (0-3 ans) doivent être tenus à l'écart FR de l'appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil, sauf s'ils sont surveillés en permanence. Les enfants à partir de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances ne peuvent utiliser cet appareil que s'ils sont surveillés ou s'ils ont reçu des instructions sur l'utilisation en toute sécurité et s'ils comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance. ATTENTION : En cas de bris de verre de la plaque chauffante : éteindre immédiatement tous les brûleurs et tout élément chauffant électrique et isoler l'appareil de l'alimentation électrique ; ne pas toucher la surface de l'appareil ; ne pas utiliser l'appareil. AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants. Les en-

fants de moins de 8 ans doivent être tenus à l'écart, sauf s'ils sont surveillés en permanence.

ne doivent pas être laissés dans EN ou sur le produit plus d'une FR heure avant ou après la cuisson.

Ne laissez jamais l'appareil sans surveillance pendant son utilisation. Si l'appareil est conçu pour une utilisation avec une sonde, utilisez uniquement une sonde de température recommandée pour ce four - risque d'incendie.

ATTENTION : Le gaz qui s'échappe peut provoquer un incendie. L'appareil ne doit pas être utilisé pendant plus de 15 secondes. Si après 15 secondes le brûleur ne s'allume pas, arrêtez d'utiliser l'appareil et ouvrez la porte du compartiment et/ou attendez au moins 1 minute avant de tenter un nouvel allumage du brûleur.

Tenir les vêtements ou autres matières inflammables à l'écart de l'appareil, jusqu'à ce que tous les composants aient complètement refroidi - risque d'incendie. Soyez toujours vigilant lors de la cuisson d'aliments riches en graisses, en huile ou lors de l'ajout de boissons alcoolisées risque d'incendie. Utilisez des gants de cuisine pour retirer les casseroles et les accessoires. En fin de cuisson, ouvrez la porte avec précaution, en laissant l'air chaud ou la vapeur s'échapper progressivement avant d'accéder à la cavité risque de brûlure. N'obstruez pas les bouches d'aération à l'avant du four - risque d'incendie. Soyez prudent lorsque la porte du four est en position ouverte ou abaissée, afin d'éviter de heurter la porte. Les aliments

ATTENTION : L'appareil n'est pas destiné à être utilisé au moyen d'un dispositif de commutation externe, tel qu'une minuterie ou un système de commande à distance séparé. Cet appareil est destiné à être utilisé dans des applications domestiques et similaires telles que : les cuisines du personnel dans les magasins, les bureaux et autres environnements de travail ; les fermes ; par les clients dans les hôtels, les motels, les chambres d'hôtes et autres environnements résidentiels.

ATTENTION : Cet appareil est uniquement destiné à la cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple pour chauffer une pièce. Cet appareil n'est pas destiné à un usage professionnel. N'utilisez pas l'appareil à l'extérieur. Ne stockez pas de substances explosives ou inflammables (par exemple de l'essence ou des bombes aérosols) à l'intérieur ou à proximité de l'appareil - risque d'incendie. Utilisez des casseroles et des poêles dont le fond a la même largeur que celui des brûleurs ou est légèrement plus grand (voir tableau spécifique). Veillez à ce que les casseroles posées sur les grilles ne dépassent pas du bord de la table de cuisson. Une mauvaise utilisation des grilles peut entraîner des dommages sur la table de cuisson : ne positionnez pas les grilles à l'envers et ne les faites pas glisser sur la table de cuisson. Ne laissez pas la flamme du brûleur dépasser le bord de la casserole. Ne pas utiliser : Plaques en fonte, pierres à rôtir, marmites et poêles en terre cuite. Diffuseurs de chaleur tels que grillages mé-

talliques ou autres. Deux brûleurs simultanément pour un récipient (ex. : poissonnière). Si des conditions locales particulières du gaz délivré rendent difficile l'allumage du brûleur, il est conseillé de répéter l'opération avec le bouton tourné sur la position petite flamme. En cas d'installation d'une hotte au-dessus de la table de cuisson, veuillez vous référer à la notice de la hotte pour connaître la distance correcte. Les pieds de protection en caoutchouc des grilles représentent un risque d'étouffement pour les jeunes enfants. Après avoir retiré les grilles, assurezvous que tous les pieds sont correctement fixés.

L'appareil doit être manipulé et installé par deux personnes ou plus - risque de blessure. Utilisez des gants de protection pour déballer et installer - risque de coupure. Les raccordements électriques et gaz doivent être conformes aux réglementations locales.

L'installation, y compris l'alimentation en eau (le cas échéant), les raccordements électriques et les réparations doivent être effectués par un technicien qualifié. Ne réparez ni ne remplacez aucune pièce de l'appareil, sauf indication contraire dans le manuel d'utilisation. Tenez les enfants éloignés du lieu d'installation. Après avoir déballé l'appareil, assurezvous qu'il n'a pas été endommagé pendant le transport. En cas de problème, contactez le revendeur ou le Service Après-Vente le plus proche. Une fois installé, les déchets d'emballage (plastique, pièces en polystyrène, etc.) doivent être conservés hors de portée des enfants - risque d'étouffement. L'appareil doit être débranché du réseau électrique avant toute opération d'installation - risque de choc électrique. Pendant l'installation, assurez-vous que l'appareil n'endommage pas le câble d'alimentation - risque d'incendie ou de choc électrique. N'allumez l'appareil qu'une fois l'installation terminée. L'appareil doit être installé dans un logement domestique pour des fonctions ménagères courantes.

ATTENTION : La modification de EN l'appareil et sa méthode d'instalFR lation sont indispensables pour pouvoir utiliser l'appareil en toute sécurité et correctement dans tous les pays supplémentaires. Utiliser des détendeurs adaptés à la pression du gaz indiquée dans la notice. Le local doit être équipé d’un système d’extraction d’air qui évacue les éventuelles fumées de combustion. Le local doit également permettre une bonne circulation de l'air, car l'air est nécessaire au bon déroulement de la combustion. Le débit d'air ne doit pas être inférieur à 2 m³/h par kW de puissance installée. Le système de circulation d'air peut prélever l'air directement de l'extérieur au moyen d'un tuyau d'une section intérieure d'au moins 100 cm² ; l'ouverture ne doit pas être susceptible d'être obstruée. Le système peut également fournir l'air nécessaire à la combustion de manière indirecte, c'est-à-dire à partir de pièces adjacentes équipées de tubes de circulation d'air comme décrit cidessus. Toutefois, ces pièces ne doivent pas être des pièces

communes, des chambres ou des pièces pouvant présenter un risque d'incendie. Le gaz de pétrole liquéfié (GPL) coule au sol car il est plus lourd que l'air. Par conséquent, les locaux contenant des bouteilles de GPL doivent également être équipés d'évents permettant au gaz de s'échapper en cas de fuite. Cela signifie que les bouteilles de GPL, qu'elles soient partiellement ou totalement pleines, ne doivent pas être installées ou stockées dans des locaux ou des zones de stockage situés en dessous du niveau du sol (caves, etc.). Il est conseillé de ne conserver dans le local que la bouteille utilisée, placée de manière à ce qu'elle ne soit pas soumise à la chaleur produite par des sources extérieures (fours, cheminées, poêles, etc.) qui pourraient faire monter la température de la bouteille au-dessus de 50°C. Si vous rencontrez des difficultés pour tourner les boutons du brûleur, veuillez contacter le Service Après-Vente qui pourra remplacer le robinet du brûleur s'il s'avère défectueux. Les ouvertures servant à la ventilation et à la dispersion de la chaleur ne doivent jamais être recouvertes.

Ne retirez pas l’appareil de sa EN base en polystyrène expansé FR avant le moment de l’installation. N'installez pas l'appareil derrière une porte décorative risque d'incendie. si la cuisinière est posée sur un socle, celui-ci doit être mis à niveau et fixé au mur par la chaîne de retenue fournie, pour éviter que l'appareil ne glisse du socle. AVERTISSEMENT : Afin d'éviter tout basculement de l'appareil, il est nécessaire d'installer la chaîne de retenue fournie. Se référer aux instructions d'installation.

ATTENTION : Avant l'installation, s'assurer que les conditions de distribution locales (type de gaz et pression de gaz) et la configuration de l'appareil sont compatibles. ATTENTION : Les conditions de réglage de cet appareil sont indiquées sur la plaque signalétique du produit.

Vérifiez que la pression de l’alimentation en gaz est conforme aux valeurs indiquées dans le tableau « Spécifications du brûleur et de la buse ». AVERTISSEMENT : Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux normes d'installation en vigueur. Une attention particulière doit être portée aux exigences en vigueur en matière de ventilation. Si l'appareil est raccordé au gaz liquide, la vis de réglage doit être serrée aussi fermement que possible. IMPORTANT : Lorsque la bouteille ou le conteneur de gaz est installé, il doit être correctement installé (orientation verticale). ATTENTION : Cette opération doit être effectuée par un technicien qualifié. Utilisez uniquement des tuyaux métalliques flexibles ou rigides pour le raccordement au gaz. Raccordement avec un tuyau rigide (cuivre ou acier) : Le raccordement au réseau de gaz doit être effectué de façon à ne pas exercer de contrainte sur

l'appareil. Un raccord en L réEN glable est prévu sur la rampe FR d'alimentation de l'appareil et est muni d'un joint afin d'éviter les fuites. Le joint doit toujours être remplacé après avoir tourné le raccord (le joint est fourni avec l'appareil). Le raccord du tuyau d'alimentation en gaz est un raccord mâle cylindrique 1/2 gaz fileté. Raccordement d'un tuyau flexible en acier inoxydable sans joint à un accessoire fileté : Le raccord de la conduite d'alimentation en gaz est un raccord cylindrique mâle fileté 1/2 gaz. Ces conduites doivent être installées de manière à ne jamais dépasser 2000 mm de longueur lorsqu'elles sont complètement déployées. Une fois le raccordement effectué, veillez à ce que le tuyau métallique flexible ne touche aucune pièce mobile et ne soit pas comprimé. Utilisez uniquement des conduites et des joints conformes aux réglementations nationales en vigueur. IMPORTANT : Si un tuyau en acier inoxydable est utilisé, il doit être installé de manière à ne toucher aucune partie mobile du meuble (par exemple un tiroir). Il doit traverser une zone où il n'y a

pas d'obstruction et où il est possible de l'inspecter sur toute sa longueur. L'appareil doit être raccordé au réseau de gaz ou à une bouteille de gaz conformément aux réglementations nationales en vigueur. Avant de procéder au raccordement, assurez-vous que l'appareil est compatible avec le réseau de gaz que vous souhaitez utiliser. Si ce n'est pas le cas, suivez les instructions indiquées dans le paragraphe « Adaptation aux différents types de gaz ». Après le raccordement au gaz, vérifier l'étanchéité à l'eau savonneuse. Allumer les brûleurs et tourner les boutons de la position max 1* à la position minimum 2* pour vérifier la stabilité de la flamme. Le raccordement au réseau de gaz ou à la bouteille de gaz peut être effectué à l'aide d'un tuyau flexible en caoutchouc ou en acier, conformément à la législation nationale en vigueur.

(Cette opération doit être effectuée par un technicien qualifié.) Afin d'adapter l'appareil à un type de gaz autre que celui pour lequel il a été fabriqué (indiqué

sur l'étiquette signalétique), suivez les étapes dédiées fournies après les dessins d'installation.

IMPORTANT : Les informations sur la consommation de courant et de tension sont indiquées sur la plaque signalétique. La plaque signalétique se trouve sur le bord avant du four (visible lorsque la porte est ouverte). L'appareil doit pouvoir être déconnecté de l'alimentation électrique en le débranchant si la fiche est accessible, ou par un interrupteur multipolaire installé en amont de la prise conformément aux règles de câblage et l'appareil doit être mis à la terre conformément aux normes nationales de sécurité électrique. Le câble d'alimentation doit être suffisamment long pour permettre de raccorder l'appareil, une fois installé dans son boîtier, au réseau électrique. Ne tirez pas sur le câble d'alimentation. N'utilisez pas de rallonges, de prises multiples ou d'adaptateurs. Les composants électriques ne doivent pas être ac-

cessibles à l'utilisateur après l'installation. N'utilisez pas l'appareil si vous êtes mouillé ou pieds nus. N'utilisez pas cet appareil si le câble d'alimentation ou la fiche sont endommagés, s'il ne fonctionne pas correctement ou s'il a été endommagé ou est tombé. Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon identique par le fabricant, son agent de service ou des personnes de qualification similaire afin d'éviter un danger - risque de choc électrique. Si le câble d’alimentation doit être remplacé, contactez un centre de service agréé. AVERTISSEMENT : Assurezvous que l'appareil est éteint avant de remplacer la lampe pour éviter tout risque de choc électrique.

N'utilisez pas de nettoyants abrasifs agressifs ni de grattoirs métalliques pour nettoyer la vitre de la porte, car ils peuvent rayer la surface, ce qui peut entraîner l'éclatement du verre.

L'installation à l'aide d'une fiche de câble d'alimentation n'est pas autorisée, sauf si le produit est déjà équipé de celle fournie par le fabricant.

ATTENTION : Avant toute opération d'entretien, s'assurer que l'appareil est éteint et dé-

branché du réseau électrique. EN Pour éviter tout risque de blesFR sure, utiliser des gants de protection (risque de lacération) et des chaussures de sécurité (risque de contusion) ; veiller à manipuler l'appareil à deux (réduire la charge) ; ne jamais utiliser d'appareil de nettoyage à vapeur (risque de décharge électrique). Les réparations non professionnelles non autorisées par le fabricant peuvent entraîner des risques pour la santé et la sécurité, dont le fabricant ne peut être tenu responsable. Tout défaut ou dommage causé par des réparations ou un entretien non professionnel ne sera pas couvert par la garantie, dont les conditions sont précisées dans le document livré avec l'appareil.

N'utilisez pas de produits abrasifs ou corrosifs, de nettoyants à base de chlore ou de tampons à récurer. Assurez-vous que l'appareil a refroidi avant de le nettoyer ou de procéder à son entretien. risque de brûlures.

AVERTISSEMENT : Éteignez l'appareil avant de remplacer la lampe - risque de choc électrique.

Pour éviter d'endommager le EN dispositif d'allumage électrique, FR ne pas l'utiliser lorsque les brûleurs ne sont pas dans leur logement.

2 Consignes environnementales

Le matériau d'emballage est 100 % recy-

être déposé dans un centre de collecte approprié pour le recyclage des équipements électriques et électroniques.

clable et porte le symbole de recyclage . Les différentes parties de l'emballage doivent donc être éliminées de manière responsable et dans le respect absolu des réglementations des autorités locales régissant l'élimination des déchets.

Préchauffez le four uniquement si cela est spécifié dans le tableau de cuisson ou dans votre recette. Utilisez des plaques de cuisson laquées foncées ou émaillées car elles absorbent mieux la chaleur. Utilisez un autocuiseur pour économiser encore plus d’énergie et de temps.

Cet appareil est fabriqué à partir de matériaux recyclables ou réutilisables. Éliminezle conformément à la réglementation locale en matière d'élimination des déchets. Pour plus d'informations sur le traitement, la récupération et le recyclage des appareils électroménagers, contactez votre municipalité, le service de collecte des déchets ménagers ou le magasin où vous avez acheté l'appareil. Cet appareil est marqué conforme à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à la réglementation relative aux déchets d'équipements électriques et électroniques de 2013 (telle que modifiée). En vous assurant que ce produit est éliminé correctement, vous contribuerez à prévenir les conséquences négatives pour l'environnement et la santé humaine. Le symbole sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas être traité comme un déchet ménager mais doit

Cet appareil est conforme aux exigences d'écoconception du règlement européen 66/2014 ; du règlement sur l'étiquetage énergétique 65/2014 ; du règlement sur l'écoconception des produits liés à l'énergie et sur les informations relatives à l'énergie (modification) (sortie de l'UE) 2019, conformément à la norme européenne EN 60350-1. Cet appareil est conforme aux exigences d'écoconception du règlement européen 66/2014 et du règlement sur l'écoconception des produits liés à l'énergie et les informations énergétiques (modification) (sortie UE) 2019, conformément à la norme européenne EN 30-2-1. Ce produit peut contenir une lumière halogène (classe d'efficacité énergétique G) ou une source lumineuse LED (classe d'efficacité énergétique F).

3 Votre produit Dans cette section, vous trouverez une préavoir des différences dans les images et sentation et des utilisations de base du certaines caractéristiques selon le type de panneau de commande du produit. Il peut y produit. FR / 67

3.1 Présentation de l’appareil

Moteur du ventilateur (derrière la plaque en acier)

La piscine à eau pour la cuisson à la vapeur

Cela varie selon le modèle de l’appareil. Il se peut que votre appareil ne soit pas équipé d’une lampe, ou que le type et l’emplacement de la lampe soient différents de ce qu’indique l’illustration.

Cela varie selon le modèle de l’appareil. Votre produit n'est peut-être pas équipé d'une grille. Dans l'image, un produit avec un support métallique est montré à titre d'exemple.

3.1.2 Section table de cuisson 1

Section de la table de cuisson

Arrière gauche - Brûleur normal

Avant gauche - Brûleur wok

Avant droite - Brûleur auxiliaire

Arrière droite - Brûleur normal

3.2 Présentation du bandeau de commande du four

1 Bouton de cuisson/nettoyage à la vapeur

2 Lampe de cuisson/nettoyage à la vapeur

3 Boutons de commande de la plaque de cuisson

4 Bouton de sélection de fonctions

6 Bouton de sélection de température

7 Boutons de commande de la plaque de cuisson Si des boutons contrôlent votre produit, dans certains modèles, ils peuvent être de sorte qu'ils sortent lorsqu'ils sont enfoncés (boutons enterrés). Pour effectuer les réglages à l'aide de ces boutons, enfoncez d'abord le bouton correspondant et tirez-le vers l'extérieur. Après avoir effectué le réglage, poussez-le à nouveau et remettez le bouton en place. Bouton de sélection de fonction Vous pouvez sélectionner les fonctions de fonctionnement du four avec le bouton de sélection des fonctions. Tourner à gauche/ droite à partir de la position fermée (en haut) pour sélectionner. Bouton de sélection de température Vous pouvez sélectionner la température à laquelle vous souhaitez cuisiner avec le bouton de température. Tournez dans le sens des aiguilles d'une montre à partir de la position fermée (supérieure) pour sélectionner. Indicateur de température intérieure du four Vous pouvez comprendre la température à l'intérieur du four grâce au symbole de température sur l'affichage de la minuterie. Le symbole de température apparaît à l'écran

lorsque la cuisson commence et le symbole de température disparaît lorsque l'appareil atteint la température réglée. Lorsque la température à l'intérieur du four descend en dessous de la température réglée, le symbole de température réapparaît. Boutons de commande de la plaque de cuisson Vous pouvez utiliser votre table de cuisson avec les boutons de commande de la table de cuisson. Chaque bouton actionne le brûleur correspondant. Vous pouvez déduire quel brûleur il contrôle à partir des symboles sur le panneau de commande. Bouton de cuisson/nettoyage à la vapeur Utilisé pour la cuisson et le nettoyage à la vapeur. Ne fonctionnera pas en cas de panne de courant. Lampe de cuisson/nettoyage à la vapeur Indique que la fonction est activée lorsque le bouton est enfoncé pour une cuisson ou un nettoyage assisté par vapeur. Ne fonctionnera pas en cas de panne de courant.

les plus élevées et les plus basses qui EN peuvent être réglées pour ces fonctions. L’ordre des modes de fonctionnement indi- FR qués ici peut être différent de la disposition sur votre l’appareil.

Touche de réglage du minuteur

Touche de diminution de la valeur

Touche d’augmentation de la valeur

Touche de verrouillage des touches

Fonctions de fonctionnement recommandées pour la cuisson à la vapeur : Nous vous recommandons d'utiliser les fonctions de fonctionnement « Fonction « 3D » » et « Chaleur tournante » de votre produit pour votre cuisson à la vapeur (toutes ces fonctions peuvent ne pas être disponibles sur votre produit). Bien que le bouton de cuisson/nettoyage à la vapeur soit actif dans d'autres fonctions de fonctionnement, la cuisson la plus efficace est assurée dans ces fonctions selon les tests de cuisson effectués. Vous pouvez effectuer une cuisson à la vapeur sans avoir à appuyer sur le bouton de cuisson/nettoyage à la vapeur spécifiquement pour la fonction « Fonction « 3D » ».

Symboles d’affichage : Symbole de l’heure de cuisson : Symbole de l’heure de fin de cuisson * : Symbole d’alarme : Symbole de luminosité : Le symbole de verrouillage des commandes : Symbole de température : Symbole du niveau de volume : Symbole de verrouillage de la porte * *Cela varie selon le modèle de l’appareil. Il se peut qu’il ne soit pas disponible pour votre appareil.

3.3 Fonctions d’utilisation du four Sur le tableau de fonctions, vous trouverez les fonctions de cuisson que vous pouvez utiliser dans votre four et les températures Symboles Description des foncdes fonctions tions

Évitez d'appuyer sur le bouton de cuisson/nettoyage assisté par vapeur lorsque vous utilisez la fonction « Décongelation avec ventilateur ». Sinon, la température intérieure du four augmentera et cela pourrait avoir des effets néfastes sur les aliments.

Tableau des injecteurs Le tableau ci-dessous donne les valeurs des injecteurs pour tous les types de gaz combustibles pour la conversion du gaz. Vous pouvez atteindre les valeurs de vos injecteurs en consultant le tableau technique des types de gaz que vous pouvez convertir en fonction de vos combustibles et de votre pays. Les injecteurs peuvent ne pas être fournis avec votre produit. Vous pouvez l'obtenir auprès des services agréés ou auprès du lieu où vous avez acheté le produit. Foyers G20,20 mbar

G25.3,25 G2.350,13 mbar mbar

informations générales • Adressez-vous à l'agent de service agréé le plus proche pour l'installation du produit. Assurez-vous que les installations électriques et gazières sont en place avant d'appeler l'agent de service agréé pour que le produit soit prêt à fonctionner. Si ce n'est pas le cas, appelez un électricien qualifié et un installateur pour faire prendre les dispositions nécessaires. Le fabricant ne saurait être tenu responsable des dommages résultant de procédures effectuées par des personnes non autorisées qui pourraient également annuler la garantie. • Il est de la responsabilité du client de préparer l'emplacement où le produit doit être placé et de faire préparer le service d'alimentation et/ou de gaz. • Les règles spécifiées dans les normes locales concernant les installations électriques et/ou de gaz (règles légales relatives à l'installation) doivent être respectées lors de l'installation du produit./paragraphe • Vérifiez que l'appareil n'est pas endommagé avant de l'installer.

4.1 Le bon endroit pour l'installation • Placez le produit sur une surface dure en raison des conduits d'air situés sous le produit. Il ne doit pas être placé sur une base ou un piédestal. Les pieds du produit ne doivent pas tremper sur des surfaces molles, par exemple des tapis, etc • Le sol de la cuisine doit pouvoir supporter le poids de l'appareil plus le poids supplémentaire des ustensiles de cuisine, des ustensiles de cuisson et des aliments. • Ce produit est un appareil de classe 1 conforme à la norme en 30-1-1. Il peut être placé adjacent aux murs de la cuisine, meubles de cuisine ou tout autre produit dans n'importe quelle dimension de derrière et d'un bord. Les meubles ou

équipements de cuisine de l'autre côté ne FR peuvent être que de la même taille ou plus petits. • Il peut être utilisé avec des armoires de chaque côté, mais afin d'avoir une distance minimale de 400 mm au-dessus du niveau de la plaque chauffante, laissez un espace latéral de 65 mm entre l'appareil et n'importe quel mur, cloison ou grande armoire.

• Il peut également être utilisé en position autoportante. Laissez une distance minimale de 750 mm au-dessus de la surface de la table de cuisson. • Si une hotte aspirante doit être installée au-dessus de la cuisinière, reportez-vous aux instructions du fabricant de la hotte aspirante concernant la hauteur d'installation (moins de 650 mm). • Tous les meubles de cuisine situés à côté de l'appareil doivent être résistants à la chaleur (100 °C min.).

Afin d'éviter le basculement de l'appareil, ce moyen de stabilisation doit être installé. Reportez-vous aux instructions d'installation. Chaîne de sécurité L'appareil doit être protégé contre le suréquilibrage à l'aide de la chaîne de sécurité fournie sur votre four. Si votre produit a 2 chaînes de sécurité; Fixez le crochet (1) à l'aide d'une cheville appropriée au mur de la cuisine (6) et reliez la chaîne de sécurité (3) au crochet par le mécanisme de verrouillage (2).

Fixez fermement la chaîne à l'arrière du produit

Si votre produit a 1 chaînes de sécurité; L'appareil doit être protégé contre le suréquilibrage à l'aide de la chaîne de sécurité fournie sur votre four. Suivez les étapes ci-dessous pour fixer la chaîne de sécurité à votre produit.

La chaîne de stabilité doit être aussi courte que possible pour éviter que le four ne s'incline vers l'avant et diagonale pour éviter que le four ne s'incline latéralement. La chaîne de stabilité est conçue pour les cuisinières sans fente d'engagement de support. Ventilation de la pièce Toutes les chambres nécessitent une fenêtre ouvrable, ou équivalent, et certaines chambres nécessiteront également un évent permanent. L'air de combustion est prélevé dans l'air ambiant et les gaz d'échappement sont émis directement dans la pièce. Une bonne ventilation est essentielle pour un fonctionnement sûr de votre appareil. Chambres avec portes et/ou fenêtres qui s'ouvrent directement sur l'environnement extérieur Les portes et/ou fenêtres qui s'ouvrent directement sur l'environnement extérieur doivent avoir une ouverture de ventilation totale des dimensions spécifiées dans le tableau ci-dessous, basée sur la puissance totale en gaz de l'appareil (la consommation électrique totale en gaz de l'appareil est indiquée dans le tableau des caractéristiques techniques de ce mode d'emploi). Si les portes et/ou fenêtres ne sont pas équipées d'une ouverture de ventilation totale correspondant à la consommation totale de gaz de l'appareil, comme indiqué dans le

tableau ci-dessous, ensuite, il doit absolument y avoir une ouverture de ventilation fixe supplémentaire dans la pièce pour garantir que les exigences de ventilation minimales totales pour la consommation totale de gaz de l'appareil sont atteintes. L'ouverture de ventilation fixe peut comprendre des ouvertures pour les briques Airbriques existantes, la dimension de l'ouverture de la gaine de la hotte d'extraction etc Consommation totale de gaz (kW)

Min. ouverture de ventilation (cm2)

ventilation supplémentaire doit être adapEN tée à la réglementation des autres appareils à gaz. FR Il doit également y avoir un dégagement minimum de 10 mm sur le bord inférieur de la porte qui s'ouvre sur l'environnement intérieur de la pièce où l'appareil est installé. Vous devez vous assurer que les articles tels que les tapis et autres revêtements de sol, etc., n'affectent pas le dégagement lorsque la porte est fermée. La cuisinière peut être située dans une cuisine, une cuisine/salle à manger ou un salon-lit, mais pas dans une pièce contenant une baignoire ou une douche. La cuisinière ne doit pas être installée dans un salon-lit de moins de 20 m3. N'installez pas cet appareil dans une pièce située en dessous du niveau du sol à moins qu'il ne soit ouvert au niveau du sol sur au moins un côté.

Les pièces qui n'ont pas de portes et/ou de fenêtres ouvrantes qui s'ouvrent directement sur l'environnement extérieur Si la pièce dans laquelle l'appareil est installé ne comporte pas de porte et/ou de fenêtre qui s'ouvre directement sur l'environnement extérieur, il convient de rechercher d'autres produits qui fournissent définitivement une ouverture de ventilation fixe non réglable et non obturable répondant aux exigences minimales totales d'ouverture de ventilation pour la consommation totale de gaz de l'appareil, comme indiqué dans le tableau ci-dessus. En outre, les règlements de construction appropriés conseillés devraient être suivis. Lorsqu'un local ou un local intérieur contient plus d'un appareil à gaz, un espace de ventilation supplémentaire doit être prévu en plus des prescriptions figurant dans le tableau ci-dessus. La taille de la zone de

• Débranchez le produit de la prise électrique avant de commencer toute intervention sur l'installation électrique. Risque d'électrocution. • Connectez le produit à une prise/ligne mise à la terre protégée par un disjoncteur miniature de capacité appropriée, comme indiqué dans le tableau « caractéristiques techniques ». Faites installer la mise à la terre par un électricien qualifié lors de l'utilisation du produit avec ou sans transformateur. Notre société ne sera pas responsable des dommages qui pourraient survenir en raison de l'utilisation du produit sans installation de mise à la terre conformément aux réglementations locales. • Le produit ne peut être raccordé à l'alimentation secteur que par une personne agréée et qualifiée, et la garantie du produit ne commence qu'après une installation correcte. Le fabricant ne peut être tenu responsable des dommages qui pourraient résulter d'opérations effectuées par des personnes non autorisées.

• Le câble électrique ne doit pas être écrasé, plié, coincé ou toucher des parties chaudes du produit. Si le câble électrique est endommagé, il doit être remplacé par un électricien qualifié. Sinon, il y a un risque d'électrocution, de court-circuit ou d'incendie ! • Les données d'alimentation secteur doivent correspondre aux données spécifiées sur l'étiquette de type du produit. La plaque signalétique est visible lorsque la porte ou le couvercle inférieur de l'appareil est ouvert ou elle est située sur la paroi arrière de l'appareil, selon le type d'appareil. • et doit utiliser la prise de courant/ligne et la fiche appropriées pour le four. Si les limites de puissance du produit sont hors de la capacité de transport de courant de la fiche et de la prise de courant/ligne, le produit doit être connecté directement via une installation électrique fixe sans utiliser la fiche et la prise de courant/ ligne. • Si le produit doit être connecté directement à l'alimentation :S'il n'est pas possible de déconnecter tous les pôles de l'alimentation, une unité de déconnexion avec un dégagement de contact d'au moins 3 mm (fusibles, interrupteurs de sécurité de ligne, contacteurs) doit être connectée et tous les pôles de cette unité de déconnexion doivent être adjacents (pas au-dessus) le produit conformément aux directives IEE. Le non-respect de cette instruction peut entraîner des problèmes de fonctionnement et annuler la garantie du produit. • Une protection supplémentaire par un disjoncteur à courant résiduel est recommandée. Si le produit est fabriqué avec un câble et sans prise : Branchez le cordon d'alimentation du produit comme indiqué ci-dessous :

Si votre type de cordon d'alimentation est à 3 conducteurs, pour une connexion monophasée : - Brun = L (Phase) - Bleu = N (Neutre) - Fil vert/jaune = (E)

4.3 Raccordement au gaz • Il existe un risque d'explosion, d'incendie et de toxication si l'installation, la réparation ou la connexion sont effectuées par une personne ou un technicien non autorisé/non agréé/non qualifié. • Avant de placer le produit, assurez-vous que les conditions de distribution locales (type de gaz et pression) et que le réglage du gaz du produit est conforme à ces conditions. Les conditions de réglage des gaz et les valeurs du produit sont indiquées sur les étiquettes (ou étiquette de type). • Si le code de votre pays ne figure pas sur l'étiquette, suivez les instructions techniques locales de votre pays pour le raccordement au gaz et la conversion. • Le produit ne peut être connecté au système d'alimentation en gaz que par une personne ou un technicien autorisé/licencié/qualifié. • Le fabricant ne saurait être tenu responsable des dommages résultant de procédures effectuées par une personne ou un technicien non autorisé/non agréé/non qualifié. • Avant de commencer tout travail sur l'installation de gaz, débranchez l'alimentation en gaz. Il y a un risque d'explosion !

• Si vous avez besoin d'utiliser votre produit ultérieurement avec un autre type de gaz, vous devez consulter la personne ou le technicien autorisé/licencié/qualifié pour connaître la procédure de conversion correspondante. • Assurez-vous que le raccordement au gaz est bien vérifié après chaque utilisation. Le fabricant ne peut être tenu responsable des dommages qui pourraient survenir en raison d'une fuite de gaz qui pourrait se produire à la suite d'un raccordement de gaz ou d'une conversion effectuée par des personnes non autorisées/non autorisées. • Si vous n'effectuez pas le raccordement conformément aux instructions ci-dessous, il y aura un risque de fuite de gaz et d'incendie. Notre société ne peut être tenue responsable des dommages qui en résultent. • Le raccordement au gaz doit être effectué par une personne ou un technicien autorisé/agréé/qualifié uniquement. • Assurez-vous que le tuyau de gaz à utiliser dans le raccordement de gaz est conforme aux normes locales en matière de gaz. • Le tuyau flexible de gaz doit être raccordé de manière à ne pas entrer en contact avec les pièces mobiles et les surfaces chaudes (illustrées ci-dessous) qui l'entourent et à ne pas être coincé lorsque les pièces mobiles se déplacent. (tiroirs, par exemple). En outre, il ne doit pas être placé dans des espaces où il pourrait être pressé. • Ne déplacez pas le produit dont le raccordement au gaz est terminé. S'il est déplacé, il peut y avoir un risque de fuite de gaz. • Une clé doit être utilisée pour le raccordement et la conversion du gaz. Choix du côté du raccordement au gaz • Le tuyau de gaz doit être raccordé en effectuant des virages à grand angle contre la possibilité de se rompre et de se plier pendant le raccordement.

• Avant le raccordement au gaz, assurezEN vous que l'alimentation principale en gaz et la sortie du tuyau de gaz du produit à FR raccorder au gaz se trouvent du même côté.

• Le tuyau de gaz ne doit pas être écrasé, plié, pincé, touché par des angles vifs ou entrer en contact avec des parties chaudes du produit et des ustensiles de cuisine du produit.

Pièces pour raccordement au gaz Les visuels des pièces et des outils, qui peuvent être nécessaires pour le raccordement au gaz sont indiqués ci-dessous. Selon le modèle, ces pièces peuvent ne pas être fournies avec le produit. Les pièces de raccordement de gaz à utiliser peuvent varier en fonction du type de gaz et des réglementations nationales. Joint de fuite :

Raccord pour gaz liquéfié (G30,G31) :

EN la pièce de raccordement après le raccordement. FR Connexion de type en 10226 R1/2” 1. Placer le joint neuf dans la pièce de raccordement et s'assurer qu'il est correctement positionné.

Raccord de sortie de gaz :

Raccordement au gaz - NG • L'installation de gaz naturel doit être préparée de manière appropriée pour l'assemblage avant d'installer le produit. Il doit y avoir une vanne de gaz naturel à la sortie du système de gaz à raccorder au produit. • Assurez-vous que la vanne de gaz naturel est facilement accessible. • Raccordez votre produit au réseau de gaz naturel de votre maison à l’aide d’un tuyau flexible de gaz conforme aux normes locales. • Un joint d'étanchéité neuf doit être utilisé lors du raccordement au gaz. • L'alimentation en gaz doit être raccordée par un tuyau de gaz ou un tuyau de gaz de sécurité avec des raccords filetés aux deux extrémités. Connexion de type G1/2” en ISO 228

2. Tout en maintenant la sortie de raccordement de gaz du produit fixée avec une clé de 22, connectez la pièce d'interconnexion à la sortie de gaz du produit avec une clé de 24 et serrez fermement.

la pièce de raccordement après le raccordement. Raccordement au gaz - GPL • Votre produit doit être connecté de manière à être proche du raccord de gaz pour éviter toute fuite de gaz. • Avant d'effectuer votre raccordement au gaz, munissez-vous d'un tuyau de gaz en plastique et d'un collier de fixation approprié. Le diamètre intérieur du tuyau de FR / 82

gaz en plastique doit être de 10 mm et sa longueur ne doit pas dépasser 150 cm. Le tuyau en plastique doit être étanche et inspectable. • Le bon fonctionnement des appareils et systèmes à gaz doit être vérifié régulièrement. Le régulateur, le flexible et sa bride doivent être vérifiés régulièrement et remplacés dans les délais recommandés par le fabricant ou si nécessaire. • Un joint d'étanchéité neuf doit être utilisé lors du raccordement au gaz. • Le raccordement au gaz doit être effectué via un tuyau de gaz ou un raccord fixe. Raccord avec flexible de gaz serré (sans filetage)

la pièce de raccordement après le raccordement. Vérification de l'étanchéité au point de connexion • Assurez-vous que tous les boutons du produit sont éteints. Assurez-vous que l'alimentation en gaz est ouverte. Préparez de la mousse savonneuse et appliquez-la sur le point de raccordement du tuyau pour contrôler les fuites de gaz. • Une partie savonneuse moussera en cas de fuite de gaz. Dans ce cas, inspectez à nouveau le raccord de gaz. • Au lieu de savon, vous pouvez utiliser des sprays disponibles dans le commerce pour vérifier les fuites de gaz. • En cas de fuite de gaz, coupez l'alimentation en gaz et ventilez la pièce. • N'utilisez jamais une allumette ou un briquet pour contrôler les fuites de gaz. Raccordement du tuyau de gaz à la cuisinière : (S'applique aux modèles allant en France.) Conditions règlementaires d'installation

3. Poser le collier de fixation à une extrémité du flexible de gaz. Ramollir l'extrémité du tuyau de gaz auquel vous avez fixé le collier en le plaçant dans l'eau bouillante pendant une minute.

Les installations au gaz font l’objet d’une réglementation. Votre installation doit s’y conformer. Nous vous recommandons de prendre connaissance des textes correspondants.

• Avant l'installation, s’assurer que les condi-tions de distribution locale (nature du gaz et pression) et le réglage de l'appareil sont compatibles. • Les conditions de réglage de cet appareil sont indiquées à l’arrière de celui-ci, à proximité du tuyau de raccord de gaz. • La combustion du gaz est possible grâce à l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé en permanence FR / 83

l'aide d'une clé de 22 mm et placez le raccord dans le raccord à l'aide d'une clé de 24 mm.

ramolli dans la pièce de raccordement. Serrer fermement le collier à l'aide d'un tournevis.

et que les produits de la combustion soient éva-cués (un débit d'air de 2m3/h par kW de puissance est nécessaire). • Cet appareil n'est pas raccordé à un dispo-sitif d'évacuation des produits de la com-bustion. Il doit être installé et raccordé con-formément aux règles d'installation en vi-gueur et une attention particulière sera ac-cordée aux dispositions en matière de ventilation. • Le flexible de gaz ne doit pas être en contact avec des parties mobiles du meuble d’encastrement (par exemple une vis) et ne pas passer par des endroits où il y a un risque d’écrasement du flexible. • En France, les textes concernés sont les arrêtés du 02/08/1977 et du 24/03/1982 complétés par la norme DTU-P 45204 (= DTU 61.1) du CSTB “Installation gaz”, (Norme NFC 15.100 (règles d'installation électrique basse tension). • Les échauffements produits par son fonctionnement classent cette cuisinière: en type X selon norme électrique EN 60.335.2.6 (incorporable), en classe 1 (non incorporable) ou en classe 2sous-classe 1 (incorpo-rable), selon norme gaz EN 30.1. Les tubes souples ou tuyaux flexibles doivent être accessibles sur toute la longueur, remplacés avant la date limite d'utilisation (indiquée sur le tuyau), et veiller à avoir une longueur de 1,5 m maximum. Le raccordement au gaz s’effectue à l’arrière de l’appareil, evitez que le tuyau soit en contact avec d’autres pièces de l’appareil, qu’il ne se trouve pas dans un endroit susceptible d’être encombré et qu’il ne puisse pas être en contact avec une partie mobile.

• 1 embout Butane EN • 1 embout gaz naturel Selon le gaz que vous utilisez et le type de FR tuyau, veuillez respecter les configurations suivantes. Interposer les joints comme indiqué sur le dessin. A. Pour le gaz Butane/Propane, le raccordement avec un tuyau souple et collier se fait sur l’embout Butane, qui est à fixer sur l’adaptateur, qui lui-même se fixe sur la cuisinière (Figure A). B. Le raccordement « mécanique » avec un flexible se fait sur l’adaptateur, qui luimême se fixe sur la cuisinière (Figure B).

L'embout butane permet le raccordement par tube souple en caoutchouc de diamètre inté-rieur de 6 mm destiné aux gaz distribués par bouteilles. L'embout pour gaz de conduite permet le raccordement par tube souple de diamètre intérieur de 15 mm, le tube devant être enfoncé suffisamment pour permettre son maintien obligatoire par un collier de serrage. Utiliser un tube portant l'estampille NF-GAZ. Ce tube est à remplacer régulièrement avant la date limite d'utilisation.

Raccordement au gaz Votre appareil est fourni avec un kit de raccordement au gaz, composé de : • 2 joints rondelles • 1 adaptateur FR / 84

Pour rechercher une fuite de gaz, n’utilisez ni un briquet ni une allumette. Contrôle d’étanchéité : Faire attention à ce que les boutons sur le tableau de bord soient fermés et la bouteille de gaz soit ouverte. Pour contrôler la fuite de gaz il faut utiliser du savon. S’il existe une fuite de gaz, la partie savonnée devient mousseuse. Dans ce cas, il faut recontrôler le raccordement gaz.

L’utilisation d’un appareil de cuisson à gaz conduit à la production de chaleur et d’humidité dans le local où il est installé. Veiller à assurer une bonne aération de ce local: maintenir ouverts les orifices d’aération naturelle ou installer un dispositif d’aération mécanique (hotte de ventilation mécanique). Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.

4.4 Positionnement du produit 1. Poussez le produit vers le mur de la cuisine.

Réglage des pieds du four Les vibrations pendant l'utilisation peuvent provoquer le déplacement des récipients de cuisson. Cette situation dangereuse peut être évitée si le produit est de niveau et équilibré. Pour votre propre sécurité, assurez-vous que le produit est de niveau en ajustant les quatre pieds en bas en tournant vers la gauche ou la droite et alignez-le de niveau avec le plan de travail. Contrôle final 1. Rebranchez le produit sur le secteur. 2. Vérifier les fonctions électriques. 3. Ouvrir l'alimentation en gaz.

fixés et s'il y a des fuites. 5. Allumez les brûleurs et vérifiez l'apparence de la flamme.

La flamme doit être bleue et avoir une forme régulière. Si la flamme est jaunâtre, vérifiez si le chapeau du brûleur est bien en place ou nettoyez le brûleur.

4.5 Conversion de gaz informations générales • Avant de commencer tout travail sur l'installation de gaz, débranchez l'alimentation principale en gaz. Il y a un risque d'explosion ! • Tous les injecteurs de gaz doivent être remplacés et le réglage de combustion des robinets de gaz doit être effectué en position de débit réduit afin de rendre le produit adapté à une utilisation avec un autre gaz. • Une fois le type de gaz modifié, la nouvelle étiquette de type de gaz apposée sur le sac de rechange doit être apposée sur l'étiquette actuelle déjà apposée sur la paroi arrière du produit. • Le type de gaz convertible et les catégories de gaz de votre produit par pays sont indiqués dans la section « catégories/ types/pression de gaz pays ». Consultez le tableau de ce tableau pour connaître les types de gaz que vous pouvez convertir dans votre région. Vous ne pouvez pas convertir en types de gaz non spécifiés dans cette table. • L'injecteur de rechange adapté au type de gaz que vous souhaitez convertir peut ne pas être fourni avec le produit. Vous pouvez vous procurer les injecteurs auprès du service agréé ou de l'endroit où vous avez acheté le produit. • Les valeurs des injecteurs et les types de gaz à utiliser pour les brûleurs sont indiqués à la fin de la section. Effectuez le raccordement du type de gaz à convertir comme décrit dans la section raccordement du gaz.

Pièces pour la conversion de gaz Les visuels des pièces et des outils, qui peuvent être nécessaires pour la conversion de gaz sont donnés ci-dessous. Selon le modèle, ces pièces peuvent ne pas être fournies avec le produit. Buse de dérivation :

Sur certains brûleurs de table de EN cuisson, l'injecteur est recouvert d'une pièce métallique. Ce couFR vercle métallique doit être déposé pour le remplacement de l'injecteur. 6. Installer les injecteurs de gaz neufs. (Couple de serrage 4 Nm) 7. Vérifier toutes les connexions pour s'assurer qu'elles sont installées en toute sécurité. La position des injecteurs neufs est marquée sur leur emballage ou le tableau des injecteurs à la peut être consulté.

Remplacement de l'injecteur pour les brûleurs

après le raccordement. Sauf en cas d'anomalie, ne tentez pas de retirer les robinets du brûleur à gaz. Vous devez appeler un agent de service agréé ou un technicien titulaire d'une licence s'il est nécessaire de changer les robinets.

en position OFF sur le panneau de commande. 2. Coupez l'alimentation en gaz. 3. Retirez les supports de casserole, le capuchon et la tête des brûleurs de la table de cuisson.

la vis dans le sens horaire. Pour le gaz naturel, vous devez tourner la vis dans le sens inverse des aiguilles d'une montre une fois. ð La longueur normale d'une flamme droite en position réduite doit être de 6-7 mm. 5. Si la flamme est plus haute que la position souhaitée, tournez la vis dans le sens horaire. S'il est plus petit, tournez dans le sens inverse des aiguilles d'une montre.

respondant est tourné sur on et maintenu en position enfoncée pour permettre au gaz d'atteindre l'injecteur.

6. Pour le dernier contrôle, amener le brûleur à la fois en position haute flamme et réduite et vérifier si la flamme est allumée ou éteinte. 7. La position de la vis de réglage peut varier en fonction du type de robinet de gaz utilisé dans votre appareil.

Appliquez de l'eau savonneuse préparée au raccord de l'injecteur à l'aide d'une petite brosse. En cas de fuite de gaz au raccord de l'injecteur, l'eau savonneuse commence à mousser. Dans ce cas, serrez l'injecteur avec une force raisonnable et répétez l'étape 3 une fois de plus.

Si la mousse persiste, coupez immédiatement l'application du gaz sur le produit et appelez un agent de service agréé ou un technicien agréé. N'utilisez pas le produit tant que le service agréé n'est pas intervenu dans le produit.

Contrôle de fuite au niveau des injecteurs Avant d'effectuer la conversion sur le produit, assurez-vous que tous les boutons de commande sont en position arrêt. Après la conversion correcte des injecteurs, pour chaque injecteur doit être vérifié la fuite de gaz.

par un doigt appliquant une force raisonnable pour arrêter la fuite de gaz lorsque le bouton de commande cor-

5 Première utilisation Avant de commencer à utiliser votre appareil, il est recommandé de suivre les étapes décrites dans les sections suivantes :

5.1 Réglage de l’heure pour la première fois

ou ð L’heure du jour est réglée et le symbole disparaît de l’écran. Si vous ne réglez pas la première heure, « 12:00 » et les symboles continueront à clignoter et votre four ne démarrera pas. Pour que votre four fonctionne, vous devez confirmer l’heure de la journée en la réglant ou en appuyant sur la touche lorsqu’elle est à « 12:00 ». Vous pouvez modifier les réglages de l’heure de la journée plus tard tel que décrit dans la section « Réglages ».

Réglez toujours l'heure de la journée avant d'utiliser votre four. Si vous ne la réglez pas, vous ne pourrez pas cuisiner dans certains modèles de four.

En cas de panne de courant, les réglages de l’heure du jour sont désactivés. Il devrait être remis en place.

1. Retirez tous les emballages. 2. Retirez tous les accessoires du four prévu à l’intérieur du produit.

3. Allumez l’appareil et laissez-le fonctionner pendant 30 minutes, puis éteignezle. De cette façon, les résidus et les couches qui ont pu rester dans le four pendant la fabrication sont brûlés et nettoyés. 4. Lorsque vous utilisez l’appareil, sélectionnez la température la plus élevée et la fonction de cuisson que tous les appareils de chauffage de votre appareil utilisent. Voir «Fonctions de fonctionneFR / 88

ment du four». Vous pouvez apprendre comment faire fonctionner le four dans la section suivante. 5. Veuillez attendre que le four refroidisse.

chiffon ou une éponge humide et séchez-les avec un chiffon.

Avant d’utiliser les accessoires ; EN Nettoyez les accessoires que vous retirez du four avec de l’eau savonneuse et une FR éponge de nettoyage douce. REMARQUE : Lors de la première utilisation, de la fumée et des odeurs peuvent se dégager pendant plusieurs heures. C'est normal et vous avez juste besoin d'une bonne ventilation pour l'éliminer. Évitez d'inhaler directement la fumée et les odeurs qui se forment.

6 Utilisation de la table de cuisson 6.1 Informations générales sur l’utilisation de la table de cuisson • Placez les casseroles et les poêles de manière à ce que les poignées ne soient pas au-dessus des brûleurs pour éviter qu’elles ne surchauffent. • Évitez d'utiliser des casseroles/poêles déséquilibrées et facilement inclinables sur la table de cuisson.

• Évitez de chauffer les casseroles/poêles et les poêles à vide. Les casseroles et l'appareil pourraient être endommagés. • N’allumez pas les brûleurs sans casserole ou poêle sur le brûleur respectif. • Éteignez toujours les brûleurs de la table de cuisson après chaque utilisation. • Vous risquez d’endommager l’appareil si vous utilisez foyers sans casseroles. Arrêtez toujours les tables de cuisson après chaque utilisation. • N’excédez pas avec la quantité d’aliments dans les casseroles et les poêles. Ainsi, vous pouvez empêcher la nourri-

ture de sortir des casseroles/poêles et vous n’aurez pas besoin de les nettoyer inutilement. • Évitez de placer les couvercles des casseroles et des poêles sur les brûleurs/ zones. • Placez les casseroles en les centrant sur les brûleurs/foyers. Si vous souhaitez placer une casserole sur un autre brûleur/foyer, ne la faites pas glisser vers le brûleur souhaité, mais soulevez-la d’abord et placez-la ensuite sur l’autre brûleur. • La taille des casseroles/poêles doit correspondre à la taille de la flamme. Réglez les flammes de gaz de manière à ce qu’elles ne dépassent pas la base des casseroles/poêles et placez les casseroles/poêles sur le support de casserole en les centrant. N'utilisez pas de grandes casseroles/pots pour couvrir plus d'un brûleur.

Tailles de casseroles/poêles recommandées Type de brûleur de la plaque de cuisson

Diamètre de la casserole - cm

Brûleur rapide - Brûleur wok

N’utilisez pas de casseroles/poêles qui dépassent les dimensions indiquées ci-dessus. L’utilisation de casseroles / poêles plus grandes que celles spécifiées peut provoquer un empoisonnement au monoxyde de carbone et une surchauffe des surfaces et des boutons à proximité. De plus, si la surface de cuisson de votre produit est en verre, une surchauffe se produira sur cette surface et le produit sera endommagé. L’utilisation de poêles / casseroles plus petites peut vous exposer à des brûlures dues aux flammes.

le dans le sens antihoraire jusqu’au symbole de la grande flamme. FR

6.2 Fonctionnement des plaques de cuisson

Relâchez le bouton si le brûleur n’est pas allumé au bout de 15 secondes. Attendez au moins 1 minute avant de réessayer. Il y a risque d’accumulation de gaz et d’explosion !

pression et le relâchement du bouton, répétez le même processus en appuyant sur le bouton pendant 15 secondes.

Bouton de commande de la plaque de cuisson

choix. Extinction des brûleurs à gaz Réglez le bouton du brûleur en position Arrêt (haut). Si les flammes du brûleur s’éteignent accidentellement, tournez le bouton de commande du brûleur en position Arrêt. N’essayez pas d’allumer le brûleur à nouveau pendant au moins une minute.

Position d'arrêt Petite flamme : puissance de gaz la plus faible Grande flamme : puissance de gaz la plus élevée

Vous pouvez utiliser votre table de cuisson à l'aide des boutons de commande. Chaque bouton commande le brûleur correspondant. Vous pouvez déduire quel brûleur il commande à partir des symboles sur le panneau de commande. Lorsque le brûleur est éteint (position supérieure), il n'est pas alimenté en gaz. Après avoir allumé le brûleur, vous pouvez cuisiner en réglant les niveaux de gaz sur le bouton. Réglez la puissance de cuisson souhaitée en alignant le bouton sur le symbole correspondant.

Mécanisme de sécurité pour la coupure du gaz Par mesure de précaution contre les explosions dues aux débordements des brûleurs supérieurs, un mécanisme de sécurité se met en marche et coupe le gaz immédiatement.

Allumage des brûleurs à gaz ü Les brûleurs à gaz s’allument à l’aide des boutons de commande.

1. Appuyer sur le bouton du brûleur. FR / 90

Sécurité de coupure du gaz

Pour activer le mécanisme de sécurité de coupure du gaz, maintenez le bouton de commande enfoncé pendant 3 à 5 secondes de plus après avoir allumé la table de cuisson. Brûleur wok Les brûleurs wok vous aident à cuisiner plus rapidement. Le wok, qui est particulièrement utilisé dans la cuisine asiatique, est une sorte de poêle profonde et plate en

tôle, qui permet de cuire à feu vif des léEN gumes émincés et de la viande hachée en peu de temps. FR Comme les repas sont cuits à feu vif et en très peu de temps dans ces poêles qui conduisent la chaleur rapidement et uniformément, la valeur nutritive des aliments est préservée et les légumes restent croustillants. Vous pouvez également utiliser le brûleur wok pour les casseroles ordinaires.

7 Utilisation du four 7.1 Informations générales sur l’utilisation du four Ventilateur de refroidissement( Cela varie selon le modèle de l’appareil. Il se peut qu’il ne soit pas disponible pour votre appareil. ) Votre produit est équipé d’un ventilateur de refroidissement. Le ventilateur de refroidissement est activé automatiquement en cas de besoin et refroidit à la fois la face avant de l’appareil et le four. Il est automatiquement désactivé lorsque le processus de refroidissement est terminé. L’air chaud sort par la porte du four. Évitez de couvrir ces ouvertures de ventilation. Sinon, le four risque de surchauffer. Le ventilateur de refroidissement continue à fonctionner pendant le fonctionnement du four ou après l’arrêt du four (pendant environ 20 à 30 minutes). Si vous cuisinez en programmant la minuterie du four, à la fin du temps de cuisson, le ventilateur de refroidissement s’éteint au même moment que toutes les fonctions. L’utilisateur ne peut pas déterminer la durée de fonctionnement du ventilateur de refroidissement. Il s’allume et s’éteint automatiquement. Ce n'est pas une erreur. Éclairage du four L’éclairage du four est en marche lorsque le four commence la cuisson. Dans certains modèles, l’éclairage est en marche pendant la cuisson, tandis que dans d’autres, il s’éteint après un certain temps.

Si vous souhaitez que la lampe du four reste allumée en permanence, sélectionnez l’état de fonctionnement “Lampe du four” à l’aide du bouton de sélection de la fonction.

7.2 Fonctionnement de l’unité de commande du four Informations générales sur l'unité de commande du four • La durée maximale qui peut être définie pour le processus de cuisson est de 5 heures 59 minutes. En cas de panne d’alimentation, le programme est annulé. Vous devrez le reprogrammer. • Lors des réglages, les symboles correspondants clignotent à l’écran. Patientez quelques instants pendant l’enregistrement des paramètres. • Lorsqu’un réglage de cuisson a été effectué, l’heure de la journée ne peut pas être réglée. • Si la durée de cuisson est réglée lorsque la cuisson commence. Le temps restant s’affiche à l’écran. • Dans les cas où le temps de cuisson ou le temps de fin de cuisson est défini, vous pouvez annuler automatiquement en appuyant longuement sur la touche .

Touche de réglage du minuteur

Touche de diminution de la valeur

Touche d’augmentation de la valeur

Touche de verrouillage des touches

1. Sélectionnez la fonction de fonctionnement lorsque vous souhaitez cuisiner à l'aide du bouton de sélection des fonctions. 2. Réglez la température de cuisson souhaitée à l’aide du bouton de température.

Symboles d’affichage : Symbole de l’heure de cuisson : Symbole de l’heure de fin de cuisson * : Symbole d’alarme : Symbole de luminosité : Le symbole de verrouillage des commandes : Symbole de température : Symbole du niveau de volume : Symbole de verrouillage de la porte * *Cela varie selon le modèle de l’appareil. Il se peut qu’il ne soit pas disponible pour votre appareil.

Mise en marche du four Lorsque vous sélectionnez une fonction de cuisson à l’aide du bouton de sélection de fonctions et que vous réglez une température donnée à l’aide du bouton de température, le four se met en marche. Arrêt du four Vous pouvez arrêter le four en tournant le bouton de sélection de fonctions et le bouton de température en position arrêt (haut). Cuisson manuelle pour la sélection de la température et de la fonction de cuisson du four Vous pouvez cuisiner à l’aide d’une commande manuelle (sous votre propre contrôle) sans régler le temps de cuisson en sélectionnant la température et la fonction de cuisson spécifiques à vos aliments.

ð Votre four se met en marche immédiatement à la fonction et à la température sélectionnées, et le symbole apparaît à l’écran. Lorsque la température interne du four atteint la température définie, le symbole disparaît. Le four ne s’arrête pas automatiquement puisque la cuisson manuelle ne comprend pas le réglage du temps de cuisson. Vous devez contrôler la cuisson et l’éteindre vous-même. Lorsque votre cuisson est terminée, arrêtez le four en tournant le bouton de sélection de fonctions et le bouton de température en position arrêt (haut). Cuisson effectuée par le réglage du temps de cuisson : Vous pouvez programmer le four pour qu’il s’arrête automatiquement à la fin du temps en sélectionnant la température et la fonction de cuisson spécifiques à vos aliments et en réglant le temps de cuisson sur la minuterie.
