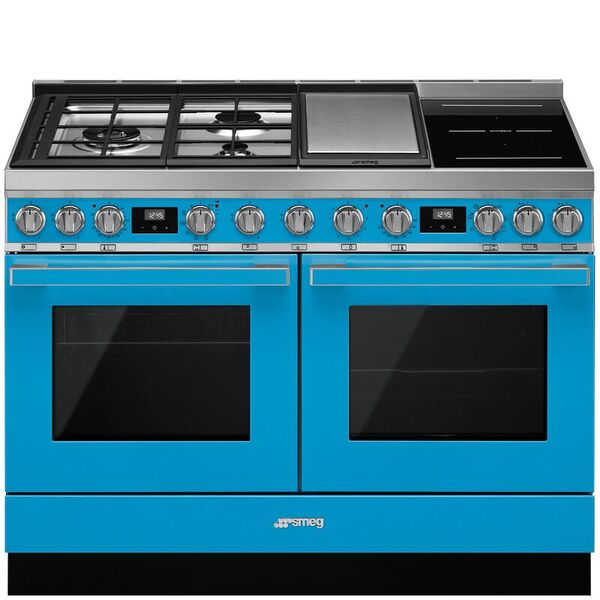

Mode d'emploi cuisinière Smeg Piano de cuisson Mixte 120x60 cm CPF120IGMPT

Sommaire 1.1 Avertissements généraux de sécurité 1.2 Plaque d’identification 1.3 Responsabilité du fabricant 1.4 But de l’appareil 1.5 Ce manuel d’utilisation 1.6 Élimination 1.7 Informations sur la consommation d’énergie en mode éteint/veille 1.8 Comment lire le manuel d’utilisation 1.9 Pour économiser l’énergie

2 Description 2.1 Plan de cuisson 2.2 Panneau de commandes 2.3 Autres parties

3 Utilisation 3.1 Première utilisation 3.2 Utilisation des accessoires 3.3 Utilisation de la plaque de cuisson à gaz 3.4 Utilisation des plaques à induction 3.5 Utilisation des fours 3.6 Cuisson avec fonction Direct Steam (four humidifié) 3.7 Utilisation de la sonde de température (four à pyrolyse) 3.8 Utilisation des compartiments de rangement 3.9 Conseils pour la cuisson 3.10Horloge programmateur

4 Nettoyage et entretien 4.1 Nettoyage de l’appareil 4.2 Démontage des portes 4.3 Nettoyage des vitres de la porte 4.4 Nettoyage de l’intérieur des fours 4.5 Pyrolyse (four à pyrolyse) 4.6 Entretien extraordinaire

5 Installation 5.1 Raccordement du gaz 5.2 Adaptation aux différents types de gaz 5.3 Positionnement 5.4 Branchement électrique 5.5 Pour l’installateur

136 136 141 141 141 141 141 142 142 143

149 150 150 151 152 157 160 162 165 165 167

175 175 177 178 178 183 185

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l’appareil acheté. Pour toute information complémentaire concernant le produit : www.smeg.com 135

Avertissements 1 Avertissements 1.1 Avertissements généraux de sécurité Dommages corporels • L’appareil et ses parties accessibles deviennent très chaudes durant l’utilisation. Ne touchez pas les éléments chauffants durant l’utilisation. • Protégez vos mains avec des gants thermiques durant la manutention des aliments à l’intérieur de la cavité de cuisson. • N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge. • Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d’expérience et de connaissances, s’ils sont surveillés et instruits sur l’utilisation sûre de l’appareil et sur les dangers liés à ce dernier. • Les enfants ne doivent pas jouer avec l’appareil. • Éloignez les enfants de moins de 8 ans s’ils ne font pas l’objet d’une surveillance constante. 136

• Ne laissez pas les enfants de moins de 8 ans s’approcher de l’appareil durant son fonctionnement. • Les opérations de nettoyage et d’entretien ne doivent jamais être effectuées par des enfants sans surveillance. • Assurez-vous que les couronnes sont bien en place dans leurs logements avec leurs chapeaux. • Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe. • Les graisses et les huiles peuvent prendre feu en cas de surchauffe. Ne vous éloignez pas durant la préparation d’aliments contenant des huiles ou des graisses. Si les huiles ou les graisses prennent feu, n’éteignez jamais les flammes avec de l’eau. Mettez un couvercle sur la casserole et éteignez la zone de cuisson concernée. • Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.

• Pendant l’utilisation les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés sur le dessus de la plaque de cuisson car ils risquent de surchauffer. • N’introduisez pas d’objets métalliques pointus (couverts ou ustensiles) dans les fentes. • Ne versez pas d’eau directement sur les lèchefrites très chaudes. • Pendant la cuisson, la porte du four doit rester fermée. • En cas d’intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte 5 cm pour quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte. • N’ouvrez pas le compartiment de rangement (s’il est présent) lorsque le four est allumé et encore chaud. • Les objets laissés dans le compartiment de rangement pourraient être très chauds après l’utilisation du four.

EN FONCTION. • Mettez l’appareil hors tension après l’utilisation.

APPAREIL. • Avant toute intervention sur l’appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle. • Avant toute intervention, désactivez l’alimentation électrique générale. • Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur. • N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié. • Ne tirez jamais le câble pour débrancher la fiche. • Pour éviter tout danger, si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer.

Avertissements Dommages subis par l’appareil • Utilisez éventuellement des outils en bois ou en plastique. • Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu’à l’arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent l’extraction des grilles et des lèchefrites et doivent être tournés vers le bas et vers l’arrière de la cavité de cuisson.

• Ne vous asseyez pas sur l’appareil. • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. • N’obstruez pas les ouvertures, les fentes d’aération et d’évacuation de la chaleur. • Ne laissez pas l’appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s’enflammer. Faites très attention • Danger d’incendie : ne déposez aucun objet sur les surfaces de cuisson

• N’utilisez pas de produits en spray à proximité du four. • N’utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments. • N’introduisez pas de boîtes ou de récipients fermés à l’intérieur de la cavité de cuisson. • Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson. • Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d’aluminium. • Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson. • Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu’il ne gêne pas la circulation d’air chaud à l’intérieur du four. • Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte. • Les récipients et les grils à viande doivent être placés à l’intérieur du périmètre de la plaque de cuisson. • Tous les récipients doivent avoir un fond plat et lisse. • En cas de débordement, éliminez le liquide en excès de la plaque de cuisson.

• Ne renversez pas de substances acides comme du jus de citron ou du vinaigre sur la plaque de cuisson. • Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées. • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. • N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants. • N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages). • N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants, éponges métalliques ou racloirs). • Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la plaque de cuisson, les couronnes et les chapeaux. • N’utilisez pas la porte ouverte comme levier pour faire entrer l’appareil dans le meuble. • N’exercez pas de pressions excessives sur la porte ouverte. • N’utilisez pas la poignée pour soulever ou déplacer cet appareil.

• Éteignez immédiatement l’appareil en cas de lézardes, de fissures ou de cassure de la surface de cuisson en vitrocéramique. Mettez l’appareil hors tension et interpellez le service d’assistance technique. • Les porteurs de pacemakers ou d’autres dispositifs semblables doivent s’assurer que le fonctionnement de leurs appareils n’est pas compromis par le champ inductif dont la gamme de fréquence est comprise entre 20 et 50 kHz. • Conformément aux dispositions relatives à la compatibilité électromagnétique, la plaque de cuisson à induction électromagnétique appartient au groupe 2 et à la classe B (EN 55011). Installation

BATEAUX OU DES CARAVANES. • N’installez pas l’appareil sur un piédestal. • Positionnez l’appareil dans le meuble avec l’aide d’une autre personne.

Avertissements • Pour éviter la surchauffe possible l’appareil ne doit pas être installé derrière une porte décorative ou un panneau. • Un technicien habilité doit effectuer le branchement au gaz. • La mise en œuvre avec un tuyau flexible devra être réalisée de manière à ce que la longueur de la conduite ne dépasse pas les 2 mètres d’extension maximale pour les tuyaux flexibles en acier. • Assurez-vous que les tuyaux ne sont pas au contact des parties mobiles ni écrasés. • Si nécessaire, utilisez un régulateur de pression conforme à la norme en vigueur. • Après toute intervention sur l’appareil, vérifiez que le couple de serrage des connexions du gaz est compris entre 10 Nm et 15 Nm. • Une fois l’installation terminée, vérifiez la présence d’éventuelles fuites avec une solution savonneuse, mais jamais avec une flamme. • Un technicien habilité doit effectuer le branchement électrique. • La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l’installation électrique. 140

• Utilisez des câbles en PVC résistant à une température d’au moins 90° C. • Le couple de serrage des vis des conducteurs d’alimentation du bornier doit être égal à 1,5-2 Nm. • Avant le montage, assurez-vous que les conditions locales de distribution (nature du gaz et sa pression) et le réglage de l'électroménager sont compatibles. • Les conditions de réglage de cet électroménager sont indiquées sur l’étiquette de réglage du gaz. • Cet électroménager n’est pas raccordé à un dispositif d’évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux prescriptions d’installation en vigueur. Veuillez prêter une attention particulière aux exigences pertinentes en matière de ventilation. Pour cet appareil • Avant de remplacer la lampe, assurez-vous que l’appareil est hors tension. • Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte. • Vérifiez qu’aucun objet ne reste coincé dans la porte du four.

• La capacité maximale du bac d’évaporation est de 250 ml. • Veillez à ne pas dépasser la capacité maximale du bac d’évaporation. 1.2 Plaque d’identification La plaque d’identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification. 1.3 Responsabilité du fabricant Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par : • l’utilisation de l’appareil différente de celle prévue ; • le non-respect des prescriptions du manuel d’instructions ; • l’altération même d’une seule partie de l’appareil ; • l’utilisation de pièces détachées non originales. 1.4 But de l’appareil • Cet appareil est destiné à la cuisson d’aliments dans le milieu domestique. Toute autre utilisation est impropre. • Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.

1.5 Ce manuel d’utilisation Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservezle en parfait état et à portée de main de l’utilisateur pendant tout le cycle de vie de l’appareil. • Lisez attentivement ce manuel d’utilisation avant d’utiliser l’appareil. 1.6 Élimination Cet appareil, conforme à la directive européenne DEEE (2012/19/UE), doit être éliminé séparément des autres déchets au terme de son cycle de vie. Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l’environnement, conformément aux directives européennes en vigueur. Pour éliminer l’appareil : • Coupez le câble d’alimentation électrique et enlevez-le avec la fiche. Tension électrique Danger d’électrocution • Mettez l’appareil hors tension. • Débranchez le câble d’alimentation électrique de l’installation électrique.

Avertissements • Confiez l’appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l’achat d’un appareil équivalent, à raison d’un contre un. On précise que pour l’emballage de nos produits, nous utilisons des matériaux non polluants et recyclables. • Confiez les matériaux de l’emballage aux centres de collecte sélective. Emballage en plastique Danger d’asphyxie • Ne laissez jamais sans surveillance l’emballage ni ses parties. • Évitez que les enfants jouent avec les sachets en plastique de l’emballage.

1.8 Comment lire le manuel d’utilisation Ce manuel d’utilisation utilise les conventions de lecture suivantes : Avertissements Informations générales sur ce manuel d’utilisation, la sécurité et l’élimination finale. Description Description de l’appareil et de ses accessoires. Utilisation Informations sur l’utilisation de l’appareil et des accessoires, conseils de cuisson. Nettoyage et entretien Informations pour un nettoyage et un entretien corrects de l’appareil. Installation Informations pour le technicien qualifié concernant l’installation, la mise en fonction et l’essai. Avertissement de sécurité

1.7 Informations sur la consommation d’énergie en mode éteint/ veille Les données techniques sur la consommation en mode éteint/veille de l’appareil peuvent être consultées sur le site www.smeg.com à la page consacrée au produit en question.

Suggestion 1. Séquence d’instructions pour l’utilisation. • Instruction d’utilisation individuelle.

1.9 Pour économiser l’énergie • Ne préchauffez l’appareil que si la recette l’exige. • Sauf indication contraire sur l’emballage, décongelez les aliments surgelés avant de les introduire dans la cavité de cuisson. • En cas de cuissons multiples, on conseille de cuire les aliments l’un après l’autre pour exploiter la chaleur déjà présente dans la cavité de cuisson. • Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur. • Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson. • Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s’est accumulée à l’intérieur du four. • Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur. • Nettoyez constamment la cavité de cuisson.

Description 2 Description Description générale

1 Plaque de cuisson 2 Panneau de commandes 3 Joints 4 Lampes 5 Prise pour sonde de température 6 Porte four à pyrolyse

7 Porte four humidifié 8 Ventilateurs 9 Compartiment de rangement 10 Bac d’évaporation Niveau de la glissière de support pour grilles et lèchefrites

SR = Brûleur semi-rapide R = Brûleur Rapide BBQ = Plaque du barbecue 1 = Zone de cuisson à induction avant 2 = Zone de cuisson à induction arrière

UR2 int. = Brûleur Ultra-rapide couronne interne UR2 ext. = Brûleur Ultra-rapide couronne externe

Puissance max. absorbée (W)*

Puissance absorbée en fonction booster (W)*

Avantages de la cuisson par induction La plaque de cuisson est munie d’un générateur à induction pour chaque zone de cuisson. Chaque générateur situé sous la surface de cuisson en vitrocéramique génère un champ électromagnétique qui induit un courant thermique à la base de la casserole. Dans la zone de cuisson à induction, la chaleur n’est plus transmise aux aliments, mais celle-ci est directement créé à l’intérieur du récipient par les courants inductifs.

• Des économies d’énergie grâce à la transmission directe de l’énergie à la casserole (une vaisselle spéciale réalisée dans un matériau magnétisable est nécessaire), par rapport à la cuisson électrique traditionnelle. • Plus de sécurité grâce à la transmission d’énergie qui concerne uniquement le récipient posé sur la plaque de cuisson. • Un haut rendement au niveau de la transmission d’énergie de la zone de cuisson à induction à la base de la casserole. • Une grande rapidité de réchauffement. • Réduction du danger de brûlures car la surface de cuisson n’est chauffée que par la base de la casserole ; les aliments qui débordent ne s’y collent pas. 145

Description 2.2 Panneau de commandes

1 Manettes des brûleurs de la plaque de cuisson Utiles pour allumer et régler les brûleurs de la plaque de cuisson. Enfoncez et tournez les manettes dans le sens inverse des aiguilles d’une montre sur la valeur pour allumer les brûleurs correspondants. Tournez les manettes sur la zone comprise entre le maximum et le minimum pour régler l’intensité de la flamme. Ramenez les manettes sur la position pour éteindre les brûleurs. 2 Manettes de commande de la zone de cuisson Elles sont utiles pour commander les zones de cuisson de la plaque à induction. Tournez les manettes dans le sens des aiguilles d’une montre pour régler la puissance de fonctionnement de la plaque, d’un minimum de 1 à un maximum de 9. La puissance de fonctionnement est indiquée sur l’afficheur positionné sur la plaque de cuisson. 3 Voyant Clignote pour indiquer que le four est sur le point d’atteindre la température réglée ; lorsque la température est atteinte, il reste fixe. Le comportement différent des voyants de température ne doit pas être considéré comme un défaut. 146

4 - 11 Manette de la température Cette manette permet de sélectionner la température de cuisson. Tournez les manettes dans le sens des aiguilles d’une montre sur la valeur souhaitée comprise entre le minimum et le maximum. 5 - 12 Horloge programmateur Utiles pour afficher l’heure actuelle, sélectionner des cuissons programmées ou programmer le temporisateur minuteur. 6 - 13 Manette des fonctions Les différentes fonctions du four s’adaptent aux différents modes de cuisson. Après avoir sélectionné la fonction souhaitée, réglez la température de cuisson par la manette de la température. 7 Voyant verrouillage porte Il s’allume lorsqu’on active le cycle de nettoyage automatique (pyrolyse). 8 Manette barbecue Cette manette permet de régler la puissance du barbecue présent sur la plaque de cuisson. Positionnez la manette sur une position quelconque de 1 à 9 pour activer l’élément chauffant. 9 Voyant du barbecue Il s’allume pour signaler que la résistance du barbecue est en fonction. Il s’éteint lorsque la température est atteinte. L’intermittence régulière signale que la

10 Voyant Il s’allume lorsque le four est en train de chauffer. Il s’éteint lorsque la température est atteinte. L’intermittence régulière signale que la température à l’intérieur du four est maintenue constante. Le comportement différent des voyants de température ne doit pas être considéré comme un défaut.

Éclairage interne L’éclairage interne de l’appareil se déclenche : • quand on ouvre la porte ; • quand on sélectionne une fonction quelconque.

température sélectionnée à l’intérieur du four est maintenue constante.

2.3 Autres parties Niveaux de positionnement L’appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d’enfournement sont considérées de bas en haut (voir Description générale). Turbine de refroidissement La turbine refroidit les fours et se met en marche durant la cuisson. Le fonctionnement de la turbine crée un flux d’air normal qui s’échappe par l’arrière de l’appareil et peut continuer pendant un court moment même après son extinction.

Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure.

Description Couvercle et bac d'évaporation (four humidifié)

Sonde de température (four à pyrolyse)

La sonde de température peut être utilisée pour cuire en fonction de la température mesurée par la sonde au centre de l’aliment. Utile pour distribuer la vapeur à l’intérieur de la cavité de cuisson. Grille pour lèchefrite

des aiguilles d’une montre sur A et relâchez. Le symbole s’affiche.

secondes, la puissance de réchauffage souhaitée (1...8). La puissance sélectionnée et le symbole clignotent tour à tour sur l’afficheur. On peut augmenter le niveau de puissance à tout moment. La période de « pleine puissance » est automatiquement modifiée. Au terme de la période d’accélération, le niveau de puissance reste celui qu’on avait sélectionné. Si, en revanche, la puissance est réduite, en tournant la manette dans le sens inverse des aiguilles d’une montre, l’accélérateur de réchauffage sera automatiquement désactivé.

Fonction Multizone Cette fonction permet de piloter simultanément deux zones de cuisson (antérieure et postérieure) pour l’utilisation de casseroles comme poissonnières ou récipients de forme rectangulaire. Pour activer la fonction Multizone : 1. Tournez et maintenez les manettes des zones de cuisson à induction simultanément dans le sens inverse des aiguilles d’une montre, sur la position M-A jusqu’à l’émission d’un bref signal sonore.

en position 9 et tournez la manette de la zone avant jusqu’à la position 0 ; un signal sonore prolongé retentit.

Accélérateur de réchauffage

Utilisation 3. Tournez la manette de la zone de cuisson avant pour régler la puissance désirée : cette manette contrôle maintenant les deux zones impliquées. Pour désactiver la fonction Multizone : • Remettez les deux manettes sur la position 0 (éteint). Cette fonction gère automatiquement une répartition équitable de la puissance sur les deux zones impliquées. Verrouillage des commandes Le verrouillage des commandes est un dispositif qui permet de protéger l’appareil contre une utilisation involontaire ou inappropriée. 1. Lorsque toutes les zones de cuisson sont éteintes, tournez les deux manettes de commande de la zone de cuisson à induction dans le sens inverse des aiguilles d’une montre (position A).

ce que les symboles s’affichent. 3. Relâchez les manettes. Pour désactiver le verrouillage des commandes, répétez les opérations décrites précédemment. Si les manettes sont restées tournées sur A pendant plus de 30 secondes, un message d’erreur s’affiche

Fonction Booster La fonction Booster permet d’activer la zone de cuisson à la puissance maximale pendant une période maximum de 5 minutes. Cette fonction permet, par exemple, de porter rapidement à ébullition une grande quantité d’eau ou de passer la viande à feu vif. • Tournez la manette dans le sens des aiguilles d’une montre sur P pendant deux secondes puis relâchez. Le symbole s’affiche. Au bout de 5 minutes, la fonction Booster est automatiquement désactivée et la cuisson se poursuivra au niveau de puissance 9. Seulement sur certaines zones : la fonction Booster reste toujours active et il est nécessaire de la désactiver manuellement à l’aide de la manette correspondante. La fonction booster est prioritaire sur la fonction accélérateur de réchauffage. Plaque barbecue Température élevée Risque de brûlures • Après un fonctionnement prolongé, la plaque de cuisson restera chaude même après l'extinction de la résistance. Éloignez les jeunes enfants. • Retirez la plaque uniquement lorsqu'elle a refroidi.

N'utilisez pas la plaque de barbecue sans la protection du plan.

3.5 Utilisation des fours Allumage des fours Pour allumer les fours : 1. Sélectionnez la fonction de cuisson au moyen de la manette des fonctions.

de la manette de la température. Les clignotements réguliers du voyant du thermostat durant la cuisson sont normaux et indiquent le maintien constant de la température à l’intérieur du four.

Utile pour griller, gratiner ou comme barbecue. • Tournez le bouton de la résistance du barbecue sur la position comprise entre 1 et 9. Le voyant s'allume pour indiquer que la résistance est en marche. Il est conseillé de préchauffer la résistance du barbecue pendant 15 minutes avant de poser les aliments.

Liste des fonctions du four à pyrolyse et du four humidifié Eco La combinaison entre le gril et la résistance de la sole est particulièrement indiquée pour les cuissons sur un seul niveau, à faibles consommations d’énergie. Idéal pour tous les types d’aliments. Elle n’est pas conseillée pour les aliments exigeant une phase de levage. Pour obtenir le maximum d’économies d’énergie et réduire les temps de cuisson, il est recommandé d’enfourner les aliments sans préchauffer la cavité de cuisson. La fonction ECO prévoit des temps de cuisson (et de préchauffage éventuel) plus longs.

Température élevée Dommages subis par l’appareil

Utilisation Avec la fonction ECO évitez d’ouvrir la porte pendant la cuisson. La fonction ECO est recommandée pour les cuissons à des températures maximales de 210°C. Pour les cuissons à des températures plus élevées, nous vous recommandons de choisir une autre fonction. Vapor Clean Cette fonction facilite le nettoyage en utilisant la vapeur produite par une petite dose d’eau, qui doit être versée dans l’emboutissage approprié sur la sole. (voir le chapitre « Nettoyage et entretien ») Statique Grâce à la chaleur en provenance simultanément du haut et du bas, ce système permet de cuisiner des types d’aliments particuliers. La cuisson traditionnelle, appelée également statique, est indiquée pour cuisiner un plat à la fois. Idéale pour tous les rôtis, le pain, les tartes et en particulier pour les viandes grasses comme l’oie ou le canard.

Gril La chaleur émanant de la résistance du gril permet d’obtenir d’excellents résultats de rôtissage surtout avec les viandes de petite/moyenne épaisseur et, combinée au tournebroche (si prévu), elle permet un dorage uniforme en fin de cuisson. Idéale pour les saucisses, les côtelettes, le bacon. Cette fonction permet de griller uniformément de grandes quantités d’aliments, en particulier la viande. Petit grill (uniquement four à pyrolyse) Grâce à la chaleur qui se dégage du seul élément central, cette fonction permet de griller de petites portions de viande ou de poisson, de préparer des brochettes, des toasts et tous les plats de légumes au gril. Statique brassée Le fonctionnement de la turbine, associé à la cuisson traditionnelle, assure des cuissons homogènes même en cas de recettes complexes. Idéale pour les biscuits et les tartes, également cuits simultanément sur plusieurs niveaux. (Pour les cuissons sur plusieurs niveaux, on conseille d’utiliser le 2ème et le 4ème niveau).

Gril ventilé L’air produit par la turbine adoucit la vague de chaleur nette générée par le gril, permettant également de griller de façon optimale des aliments très épais. Idéale pour les gros morceaux de viande (ex. jarret de porc). Sole brassée La combinaison de la turbine et de la seule résistance de la sole permet de terminer plus rapidement la cuisson. On préconise ce système pour stériliser ou pour terminer la cuisson d’aliments déjà bien cuits en surface, mais pas à l’intérieur, exigeant pour cela une chaleur supérieure modérée. Idéale pour tout type d’aliment. Chaleur tournante La combinaison de la turbine et de la résistance circulaire (intégrée à l’arrière du four) permet la cuisson d’aliments différents sur plusieurs niveaux, à condition qu’ils exigent les mêmes températures et le même type de cuisson. La circulation d’air chaud assure une répartition instantanée et uniforme de la chaleur. Par exemple, il sera possible de cuisiner simultanément (sur plusieurs niveaux) du poisson, des légumes et des biscuits sans jamais mélanger les odeurs ni les saveurs.

Direct Steam (uniquement four humidifié) Cette fonction active la partie centrale de lla résistance inférieure en combinaison avec la résistance circulaire et le ventilateur, permettant ainsi de cuire les aliments grâce à l'évaporation de l'eau située dans le bac prévu à cet effet. L'action du ventilateur répartit uniformément la chaleur et la vapeur générée, ce qui permet une cuisson délicate qui maintient l'aspect et le contenu nutritionnel des aliments. Turbo (uniquement four à pyrolyse) La combinaison de la cuisson ventilée et de la cuisson traditionnelle permet de cuisiner avec une extrême rapidité et efficacité des aliments différents sur plusieurs niveaux, sans transmissions d’odeurs ni de saveurs. Idéale pour les gros volumes d’aliments exigeant des cuissons intenses. Pyrolyse (uniquement four à pyrolyse) Lorsqu’on sélectionne cette fonction, le four atteint des températures jusqu’à 500°C qui détruisent tous les résidus gras se formant sur les parois internes.

Utilisation 3.6 Cuisson avec fonction Direct Steam (four humidifié) Ne posez aucun objet ni aliment sur le fond de la cavité de cuisson. Le fond de la cavité de cuisson et le bac d’évaporation doivent toujours rester libres. 1. Ouvrez la porte de l’appareil.

d'eau suffisante pour la durée de la cuisson (voir « Tableau indicatif de cuisson avec fonction Direct Steam »). • Utilisez de l’eau fraîche du robinet, peu calcaire, de l’eau adoucie ou de l’eau minérale plate. • N’utilisez ni de l’eau distillée, ni l’eau du robinet contenant une grande quantité de chlorure (> 40 mg/l) ni d’autres liquides.

Le niveau maximum de capacité du bac est indiqué par une encoche gravée sur sa surface interne.

La capacité maximale du bac d’évaporation est de 250 ml.

Pour un meilleur résultat et pour économiser l’énergie, il est recommandé de remplir le bac avec une quantité suffisante d’eau pour la cuisson désirée.

Si une fonction de cuisson vient d’être effectuée à des températures supérieures à 100°C, il est nécessaire d’attendre le refroidissement de la cavité de cuisson pour pouvoir effectuer une cuisson Direct Steam.

4. Mettez le couvercle sur le bac. 5. Placez le plat sur la lèchefrite. 6. Placez la lèchefrite avec le plat dans la cavité de cuisson.

de cuisson en utilisant les boutons appropriés.

4. À l’intérieur de la cavité de cuisson, enlevez le couvercle du bac d’évaporation, retirez toute l’eau résiduelle et séchez bien.

Fin de la cuisson à Direct Steam 1. Placez-vous à côté de l’appareil et ouvrez la porte de quelques centimètres pendant quelques secondes pour laisser sortir la vapeur en excès. 2. Ouvrez complètement la porte et extrayez l’aliment de la cavité de cuisson en faisant preuve d’une grande prudence. 3. Avant d’effectuer les opérations de nettoyage, attendez que l’appareil soit complètement froid.

la condensation présente sur le fond de la cavité de cuisson, sur les parois, sur la vitre de la porte, sur le bac à gouttes sur l’avant de l’appareil.

Note : Le couvercle du bac d’évaporation pourrait être très chaud : munissez-vous des protections appropriées. Attention : l’eau pourrait être très chaude.

Utilisation 3.7 Utilisation de la sonde de température (four à pyrolyse) Température élevée de la sonde de température Risque de brûlures • Ne touchez pas la tige ou la pointe de la sonde après son utilisation. • Protégez vos mains avec des gants thermiques lorsque vous utilisez la sonde. Utilisation impropre Risque de dommages aux surfaces • Ne rayez ou endommagez pas les surfaces émaillées ou chromées avec la pointe ou le connecteur Jack de la sonde de température. Utilisation impropre Risque de dommages à l’appareil • N’insérez pas la sonde dans les ouvertures et les fentes de l’appareil. • Utilisez uniquement la sonde de température fournie ou recommandée par le fabricant. • Lorsque vous n’utilisez pas la sonde, assurez-vous que le couvercle de protection soit bien fermé.

Utilisation impropre Risque de dommages corporels • La sonde de température ne doit pas être laissée sans surveillance. • Ne permettez pas aux enfants de jouer avec la sonde. • Veillez à ne pas vous blesser avec les parties tranchantes de la sonde. Utilisation impropre Risque d’endommagement de la sonde de température • Ne tirez pas sur le câble pour retirer la sonde de la prise ou de l’aliment. • Veillez à ce que la sonde ou le câble de la sonde ne se coince pas dans la porte. • Aucune partie de la sonde ne doit entrer en contact avec les parois de la cavité de cuisson, les éléments chauffants, les grilles ou les lèchefrites pendant qu’elles sont encore chaudes. • La sonde ne doit pas être rangée à l’intérieur de l’appareil lorsqu’elle n’est pas utilisée. • Assurez-vous que la fiche de la sonde soit complètement insérée dans la prise. • N’utilisez pas la sonde pour insérer ou retirer des aliments de la cavité de cuisson. Avec la sonde de température, vous pouvez cuire avec précision des rôtis, des carrés, de la viande de différentes coupes et tailles. La sonde, en effet, permet une cuisson parfaite des aliments grâce au contrôle précis de la température au cœur de l’aliment.

Application correcte de la sonde 1. Positionnez l’aliment sur une lèchefrite. 2. Insérez la pointe de la sonde dans l’aliment en dehors du four.

que la sonde de température soit insérée dans la partie la plus épaisse de l’aliment, transversalement et au moins pour les 3/4 de sa longueur, mais qu’elle ne touche pas la lèchefrite située en-dessous et qu’elle ne sorte pas de l’aliment lui-même.

Programmation d’une cuisson avec la sonde de température Avec préchauffage : 1. Sélectionnez une cuisson manuelle (voir « Utilisation des fours »). 2. Après le préchauffage, ouvrez la porte et placez la lèchefrite sur laquelle l’aliment à cuire est rangé sur les glissières appropriées. 3. Insérez la fiche jack de la sonde dans la prise latérale appropriée en utilisant la sonde elle-même pour ouvrir le couvercle. Température élevée à l’intérieur du four durant l’utilisation Risque de brûlures • Protégez vos mains avec des gants thermiques lorsque vous utilisez la sonde.

Pour une mesure précise de la température au cœur de l’aliment, la pointe de la sonde ne doit pas entrer en contact avec les os ou les parties grasses. La température minimale recommandée pour la cuisson avec sonde est de 120°C, à l’exception de la cuisson à basse température (voir chap. 3.8)

La température au cœur de l’aliment est mesurée par un capteur de température situé à l’intérieur de la pointe.

Utilisation 4. Fermez la porte.

pendant quelques secondes ; appuyez de nouveau sur la touche

température cible par défaut pendant que le symbole

et pour régler la température cible entre une valeur minimale et maximale. • Température cible minimale : correspond à la température instantanée mesurée par la sonde plus 2°C. • Température cible maximale : 99°C 7. Attendez quelques secondes ou

indiqué aux étapes 5, 6 et 7 du paragraphe précédent. 5. Réglez une cuisson manuelle en sélectionnant la température et la fonction de cuisson (voir « Utilisation des fours »). Lorsque la cuisson avec une sonde de température est en cours Lors de l’utilisation de la sonde de température, il n’est pas possible de régler une cuisson programmée ou une cuisson temporisée. Lorsque vous cuisinez avec une sonde de température, les touches et n’ont aucun effet.

appuyez sur la touche pour afficher la température instantanée mesurée par la sonde. À ce stade, la cuisson se poursuivra jusqu’à ce que la température instantanée mesurée par la sonde corresponde à la température cible fixée par l’utilisateur.

1. Appuyez et maintenez enfoncée la touche pour activer le temporisateur

Sans préchauffage : 1. Ouvrez la porte.

l’aliment à cuire avec la sonde appliquée. 3. Insérez la fiche jack de la sonde dans la prise latérale appropriée en utilisant la sonde elle-même pour ouvrir le couvercle.

2. Appuyez de nouveau sur ou attendez 5 secondes pour revenir au mode cuisson.

minuteur ; appuyez de nouveau sur pour afficher la température cible, et intervenir sur les touches et pour la régler pendant la cuisson.

3.9 Conseils pour la cuisson

Lorsque la température cible réglée pour la sonde de température est atteinte, les éléments chauffants sont désactivés et l’appareil émet une série de signaux sonores.

programmateur pour arrêter la sonnerie. 2. Ouvrez la porte. 3. Retirez la sonde de l’aliment et de la prise. 4. Retirez l’aliment de la cavité de cuisson. 5. Assurez-vous que le couvercle de protection soit bien fermé.

3.8 Utilisation des compartiments de rangement

Conseils pour la cuisson des viandes

Les compartiments de rangement se trouvent dans la partie inférieure de la cuisinière, accessibles en ouvrant la porte à battants. Ils peuvent être utilisés pour ranger les casseroles ou les objets métalliques qui sont nécessaires pour l’utilisation de l’appareil.

• Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux. • En augmentant la température il n’est pas possible de réduire les temps de cuisson (les aliments risquent d’être trop cuits à l’extérieur et pas assez cuits à l’intérieur). • L’utilisation simultanée de plusieurs fours peut influencer le résultat final de la cuisson. • Les temps de cuisson dépendent de l’épaisseur, de la qualité des aliments et des goûts du consommateur. • Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuiller sur la viande. Elle est prête lorsqu’elle est ferme ; dans le cas contraire, poursuivrez la cuisson pendant quelques minutes. Cuisson à basse température avec sonde

Température élevée à l’intérieur du compartiment de rangement Risque de brûlures • Les objets contenus dans les compartiments de rangement pourraient être très chauds.

• Nous recommandons ce type de cuisson pour les viandes tendres et maigres qui ne doivent pas dépasser 65°C au cœur. Réglez la température du four entre 90° et 100°C. Ce type de réglage prolonge le temps de cuisson, tout en préservant les caractéristiques de qualité de l’aliment et en évitant une réduction excessive du volume. • Pour de meilleurs résultats, avant de procéder à la cuisson à basse température, faites dorer la viande à feu vif dans une poêle pendant 1 ou 2 minutes de chaque côté. 165

Utilisation Conseils de cuisson au Gril et au Gril ventilé • Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l’effet de cuisson. • Avec la fonction Gril ventilé, on conseille de préchauffer le four avant de mettre les viandes à griller. • On recommande de disposer les aliments au centre de la grille. • Avec la fonction Gril, on conseille de tourner la manette de la température sur la valeur la plus élevée au niveau du symbole pour optimiser la cuisson. • Les aliments doivent être assaisonnés avant la cuisson. Ajoutez l’huile et le beurre liquéfié avant la cuisson. • Utilisez la lèchefrite du four au premier niveau en bas pour récupérer les liquides produits par le rôtissage. • La durée de la cuisson au Gril ne doit pas dépasser 60 minutes. Conseils pour la cuisson des gâteaux et biscuits • Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur. • La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte. • Vérifiez si le gâteau est cuit à l’intérieur : à la fin de la cuisson, piquez un curedent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit.

• Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur. • Durant la cuisson de gâteaux ou de légumes, une condensation excessive peut se déposer sur la vitre. Pour éviter ce phénomène, ouvrez la porte deux fois environ durant la cuisson en faisant très attention. Conseils pour la décongélation et le levage • Positionnez les aliments congelés dans un récipient sans couvercle et hors de l’emballage au premier niveau du four. • Évitez de superposer les aliments. • Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation. • Couvrez les parties les plus délicates d’une feuille d’aluminium. • Pour une pâte bien levée, positionnez un récipient contenant de l’eau sur le fond du four.

Utilisation 3.10 Horloge programmateur

Il est impossible d’allumer le four si l’heure n’est pas sélectionnée. À la première utilisation, ou après une coupure de courant, les chiffres clignotent sur l’afficheur de l’appareil.

Touche diminution de la valeur Touche horloge Touche augmentation de la valeur Assurez-vous que l’horloge programmateur indique le symbole de durée de cuisson : dans le cas contraire, il sera impossible d’allumer le four. Appuyez sur la touche remettre à zéro l’horloge programmateur.

et diminution de la valeur permettent de régler l’heure. Maintenez la touche enfoncée pour avancer rapidement. 3. Attendez 7 secondes. Le point entre les heures et les minutes cesse de clignoter.

sur l’afficheur indique que l’appareil est prêt pour commencer une cuisson. Utilisez la même horloge que celle utilisée pour le premier réglage de l’heure. Pour modifier l’heure maintenez simultanément les touches augmentation de la valeur et diminution de la valeur enfoncées pendant deux secondes, ensuite procédez au réglage de l’heure.

Lors de la première utilisation ou après une panne de courant, en réglant l'heure sur l'une des horloges, l'autre se mettra à la même heure.

Utilisation Cuisson temporisée On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps sélectionné par l’utilisateur.

jusqu’à ce que le symbole apparaisse.

diminution de la valeur et éteignez le four manuellement.

symbole et le message alternés avec l’heure courante. 3. Utilisez les touches augmentation de la

valeur et diminution de la valeur pour régler les minutes de cuisson souhaitées. 4. Sélectionnez une fonction et une température de cuisson.

appuyer sur aucune touche pour activer la fonction. L’afficheur montre l’heure actuelle avec les symboles

Au terme de la cuisson les éléments chauffants se désactivent. Sur l’afficheur, le symbole s’éteint, le symbole clignote et un signal acoustique se déclenche.

d’appuyer sur une touche quelconque de l’horloge programmateur.

Il n’est pas possible de programmer des durées de cuisson supérieures à 10 heures. Pour annuler la programmation sélectionnée appuyez simultanément les touches augmentation de la valeur et

pour réinitialiser l’horloge programmateur.

On entend par cuisson programmée la fonction qui permet de commencer une cuisson à une heure fixée et de la terminer après un temps sélectionné par l’utilisateur.

pendant quelques secondes. L’afficheur montre les chiffres et le

2. Utilisez les touches augmentation de la valeur et diminution de la valeur pour régler les minutes de cuisson souhaitées. Effacement des valeurs programmées

symbole clignotant entre les heures et les minutes. 2. Utilisez les touches augmentation de la

3. Appuyez sur la touche diminution de la valeur pour sélectionner un signal acoustique différent.

Rôti de veau 2 Statique brassée Échine de porc 2 Statique brassée Saucisses 1,5 Gril ventilé Rosbif 1 Statique brassée Lapin rôti 1,5 Chaleur tournante/Statique brassée Poitrine de dinde 3 Statique brassée Cou de porc au four 2 - 3 Statique brassée Poulet rôti 1,2 Statique brassée

180 - 190 180 - 190 Max 200 180 - 190 180 - 190 180 - 190 180 - 190

Côtelettes de porc 1,5 Ribs 1,5 Lard de porc tranché 0,7 Filet de porc 1,5 Filet de bœuf 1

Gril ventilé Gril ventilé Gril Gril ventilé Gril

90 - 100 70 - 80 15 40 - 45 70 - 80 110 - 120 170 - 180 65 - 70 Côté 1Côté 2 15 5 10 10 7 8 10 5 10 7

Truite saumonée Lotte Turbot

Statique brassée Statique brassée Statique brassée

Statique brassée Chaleur tournante/Statique brassée Statique brassée

Savarin Tarte confiture Tarte à la ricotta Tortellinis farcis Gâteau paradis Beignets Génoise Gâteau de riz Brioches

Chaleur tournante/Statique brassée Chaleur tournante/Statique brassée Chaleur tournante/Statique brassée Statique brassée Chaleur tournante/Statique brassée Statique brassée Chaleur tournante/Statique brassée Statique brassée Chaleur tournante/Statique brassée

160 160 160 - 170 160 160 180 150 - 160 160 160

55 - 60 35 - 40 55 - 60 20 - 25 55 - 60 80 - 90 55 - 60 55 - 60 30 - 35

Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs. 171

Tableau indicatif des cuissons

Utilisation Tableau indicatif des cuissons avec la fonction Direct Steam Mets

. L’afficheur montre tour à

symbole clignote. (par exemple, l’heure actuelle est 17h30).

L’afficheur affichera le message alternant avec l’heure actuelle additionnée à la durée de cuisson sélectionnée précédemment (par exemple l’heure de fin de cuisson montrée est 18h30).

ou pour sélectionner l’heure de fin de cuisson. (par exemple à 19h30). Tenez compte du fait qu’il faut ajouter à la durée de cuisson quelques minutes utiles pour le préchauffage du four.

ou pour sélectionner les minutes souhaitées. (par exemple 1 heure).

Utilisation Modification des données saisies

Minuteur Le minuteur n’interrompt pas la cuisson mais signale à l’utilisateur que les minutes sélectionnées se sont écoulées. On peut activer le minuteur à tout moment.

appuyer sur aucune touche pour activer la fonction. L’afficheur montre l’heure actuelle et les symboles et s’allument. 8. Sélectionnez une fonction et une température de cuisson.

chauffants se désactivent. Sur l’afficheur,

10. Replacez les fonctions manette et température sur 0.
