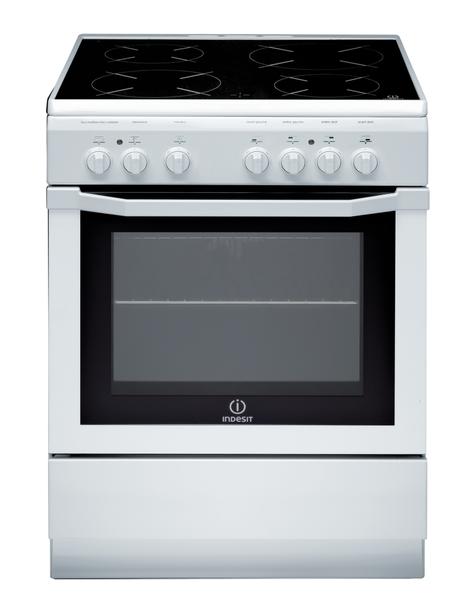

Mode d'emploi Cuisinière électrique posable Indesit: 60 cm - I6V6C1A.H(W)/FR

Présentation

Installation ! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive l’appareil. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil ! L’installation de l’appareil doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. ! N’importe quelle opération de réglage, d’entretien ou autre, doit être effectuée après avoir débranché la prise de la cuisinière.

Raccordement électrique Montage du cordon d’alimentation Ouverture du bornier: • Faites pression à l’aide d’un tournevis sur les languettes latérales du couvercle du bornier; • Tirez et ouvrez le couvercle du bornier.

Positionnement et nivellement ! L’appareil peut être installé à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. ! S’assurer que le mur en contact avec la paroi arrière de l’appareil est réalisé en matériel ignifuge résistant à la chaleur (T 90°C).

min. 650 mm. with hood min. 700 mm. without hood

230V ~ H05RR-F/ 3x4 CEI-UNEL 35363 H05VV-F/ 3x4 CEI-UNEL 35746

Pour une installation correcte : • installer cet appareil dans une cuisine, une salle à manger ou un studio (jamais dans une salle de bain) ; • si le plan de cuisson de la cuisinière dépasse le plan de travail des meubles, ces derniers doivent être placés à au moins 600 mm de l’appareil. • si la cuisinière est installée sous un élément suspendu, il faut que ce dernier soit placé à moins de 420 mm de distance du plan. Il faut prévoir une distance de 700 mm si HOOD les éléments suspendus Min. 600 mm. sont inflammables (voir figure); • ne pas placer de rideaux derrière ou sur les côtés de la cuisinière à moins de 200 mm de distance.

Pour monter le cordon d’alimentation, procédez comme suit: • dévissez la vis du serre-câble de même que les vis des contacts ! Les pontets sont montés en usine pour raccordement à 230V monophasé (voir figure).

• pour effectuer les raccordements électriques illustrés figure, utilisez les deux pontets placés dans le boîtier (voir figure - référence “P”)

• pour l’installation de hottes, se conformer aux instructions de leur notice d’emploi. Nivellement Pour mettre l’appareil bien à plat, visser les pieds de réglage fournis aux emplacements prévus aux coins à la base de la cuisinière (voir figure). Montage des pieds* par encastrement sous la base.

400V 2N~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 357 46 N L2 L1

N’installez pas l’appareil derrière une porte décorative afin d’éviter toute surchauffe.

Directive de l’UE n°65/2014 intégrant la Directive 2010/30/UE. Règlement n°66/2014 de l’UE intégrant la Directive 2009/125/EC. Norme EN 60350-1 Norme EN 50564

400V 3N~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746 N L3 L2 L1 1

• fixez le câble d’alimentation dans le serre-câble correspondant et fermez le couvercle. Branchement du câble d’alimentation au réseau électrique En cas de raccordement direct au réseau, intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, une température dépassant de 50°C la température ambiante. Avant de procéder au branchement, s’assurer que : • la prise est bien munie d’une terre conforme à la loi; • la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaque signalétique; • la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique; • Ne pas utiliser de rallonges ni de prises multiples. !Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles !Le câble ne doit être ni plié ni excessivement écrasé. !Le câble doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé. ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

reil, à la même hauteur que sur la cuisinière. Choisissez une vis et un système d’ancrage adapté au mur contre lequel se trouve l’appareil. Si la vis présente un diamètre inférieur à 9 mm, utilisez une rondelle. En présence d’un mur en béton, la vis doit faire au moins 8 mm de diamètre et 60 mm de long. Veillez à ce que la chaîne soit xée fi derrière la cuisinière et au mur, comme l’indique l’illustration, de sorte à être tendue et parallèle au sol au terme de l’installation.

Caracteristiques techniques

Dimensions utiles du tiroir chauffe-plats

largeur 42 cm profondeur 44 cm hauteur 23 cm

Tension et fréquence d'alimentation :

voir plaquette signalétique

Plan de cuisson vitrocéramique Avant gauche Arrière gauche Arrière droit Avant droit Absorption Max. plan de cuisson vitrocéramique

1700 W 1200 W 2100 W/2300* 1200 W 6200W/ 6400W* Directive de l’UE n°65/2014 intégrant la Directive 2010/30/UE. Règlement n°66/2014 de l’UE intégrant la Directive 2009/125/EC. Norme EN 60350-1 Norme EN 50564 Norme EN 60350-2

ETIQUETTE ENERGIE Consommation énergie et ÉCOCONCEPTION convection forcee.

Patisserie Fonction four : - Consommation énergie convection naturelle. Statique Fonction four :

Directives Communautaires: 06/95/EC du 12/12/06 (Basse Tension) et modifications successives -04/108/EC du 15/12/04 (Compatibilité électromagnétique) et modifications successives -93/68/EEC du 22/07/93 et modifications successives2002/96/EC 1275/2008 Stand-by/ Off mode

! Pour éviter le basculement de l’appareil, par exemple si un enfant s’accroche à la porte du four, la chaîne de sécurité DOIT être installée ! La cuisinière est équipée d’une chaîne de sécurité qui doit être fixée à l’aide d’une vis (non fournie avec l’appareil) au mur derrière l’appa-

L’étiquette collée est à l’intérieur du portillon ou sur la paroi intérieure gauche (visible après avoir sorti le tiroir chauffe-plats).

*N’existe que sur certains modèles 7

Mise en marche et utilisation ! Pour les modèles équipés d’une grille de réduction, n’utiliser cette dernière que pour le brûleur auxiliaire, en cas d’utilisation de casseroles ayant moins de 12 cm de diamètre.

Utilisation du four ! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. ! Avant toute utilisation, enlever les pellicules plastiques sur les côtés de l’appareil ! Ne jamais poser d’objets à même la sole du four, l’émail risque de s’abîmer.

Choisir la température conseillée pour ce

programme ou celle qu’on préfère à l’aide du bouton THERMOSTAT. Un tableau de cuisson sert de guide et indique notamment les températures conseillées pour plusieurs préparations culinaires (voir tableau cuisson au four). En cours de cuisson, il est possible à tout moment de : • modifier le programme de cuisson à l’aide du bouton PROGRAMMES; • modifier la température à l’aide du bouton THERMOSTAT; • interrompre la cuisson en ramenant le bouton PROGRAMMES sur “0”. ! Il faut toujours enfourner les plats sur la grille fournie avec l’appareil. Voyant THERMOSTAT Allumé, il signale la montée en chaleur du four. Il s’éteint dès que la température sélectionnée est atteinte. Le voyant s’allume et s’éteint tour à tour pour indiquer que le thermostat fonctionne et maintient la température au degré près. Eclairage du four Pour l’allumer, amenez le bouton PROGRAMMES sur une position autre que la position “0”. Il reste allumé tant que le four est en marche. Si vous amenez le bouton sur 8, la lampe s’allume sans activer aucune résistance.

Programmes de cuisson ! Pour tous les programmes, vous pouvez sélectionner une température comprise entre 60°C et MAX., sauf pour : • BARBECUE (il est conseillé dans ce cas de sélectionner MAX.); • GRATIN (il est conseillé de ne pas dépasser 200°C). Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme MULTICUISSON Mise en marche de toutes les résistances (sole, voûte et circulaire) ainsi que de la turbine. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps. Programme BARBECUE La résistance de voûte est branchée. La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée. Programme GRATIN Mise en marche de la résistance de voûte ainsi que de la turbine. L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risques de brûler vos aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée. Programme FOUR PIZZA Mise en marche de la résistance de sole et de la résistance circulaire, ainsi que de la turbine. Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, n’oubliez pas de les changer de place à mi-cuisson.

Programme FOUR PATISSERIE Mise en marche de la résistance arrière et de la turbine pour obtenir une chaleur douce et uniforme à l’intérieur du four. Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps.

Pour actionner le Minuteur procéder comme suit :

Tourner le bouton minuteur dans les sens

inverse des aiguilles d’une montre 5 pour sélectionner la durée désirée.

Conseils de cuisson ! Pour vos cuissons ventilées n’utilisez pas les gradins 1 et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler vos mets délicats. ! En cas de cuisson en mode BARBECUE ou GRATIN, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson. MULTICUISSON • Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur. • Placez la lèchefrite en bas et la grille en haut. BARBECUE • Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille. • Nous conseillons de sélectionner le niveau d’énergie maximum. Ne vous inquiétez pas si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

Four pizza

• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four. Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendrez difficilement une pizza croustillante. • Si vos pizzas sont bien garnies, n’ajoutez la mozzarelle qu’à mi-cuisson.

ATTENTION ! Le four est équipé d’un système d’arrêts de grilles qui permet de les retirer sans que ces dernières sortent entièrement du four.(1) Pour sortir complètement les grilles il suffit, comme illustré, de les soulever en les saisissant par l’avant et de les tirer (2).

*N’existe que sur certains modèles 9

Electronique*

Il permet de programmer le four ou le gril comme suit: • départ cuisson différé avec durée établie; • départ immédiat avec durée établie; • minuteur. Fonction des touches : : minuteur heures, minutes : durée cuisson : fin de cuisson : sélection temps à rebours : sélection temps en avant Comment remettre à l'heure l'horloge digitale Après raccordement à la ligne ou après une coupure de courant, l'afficheur clignote sur : 0.00 et • Appuyez simultanément sur les touches puis, (dans les 4 secondes suivantes), remettez l'heure exacte à l'aide des touches et puis, (dans les 4 secondes suivantes), remettez l'heure exacte à l'aide des touches La touche sert à augmenter le temps. La touche sert à diminuer le temps. Pour toute remise à l'heure, procédez comme susmentionné. Fonctionnement manuel du four Après la sélection de l'heure, le programmateur va automatiquement sur la position manuelle. Remarque : Pour revenir au fonctionnement manuel après toute cuisson en "Automatique", appuyez et simultanément sur les touches Régler le volume du signal acoustique Après avoir choisi et confirmé les sélections de l’horloge, utiliser la touche pour régler le volume du signal acoustique. Départ cuisson différé avec durée établie Il faut sélectionner la durée et l'heure de fin de cuisson. Supposons que l'afficheur indique 10 heures

Appuyez sur la touche

secondes qui suivent) programmez à l'aide des touches et la durée désirée. Supposons une sélection de cuisson de 30 minutes; il y a affichage de: A

En lâchant la touche, 4 secondes après, l'heure courante réapparaît avec le symbole et la lettre

puis, sur les touches et jusqu'à la sélection de l'heure de fin de cuisson désirée, supposons que ce soit 13 heures *N’existe que sur certains modèles 10

En lâchant la touche, l'afficheur indique au bout de

secondes l'heure courante: A

La lettre "A" allumée rappelle qu'il y a programmation de la durée et de l'heure de fin de cuisson en automatique. Le four s'allume alors automatiquement à 12h30 pour s'éteindre ensuite au bout de 30 minutes. Quand le four est allumé, la casserole allumée apparaît pendant toute la durée de cuisson. En appuyant sur la touche à n'importe quel moment, vous pouvez afficher la durée vous programmée, en appuyant sur la touche pouvez afficher l'heure de fin de cuisson. En fin de cuisson, un signal acoustique retentit; pour l'interrompre, appuyez sur une touche quelconque sauf sur . et Départ immédiat avec durée établie En ne programmant que la durée (points 1 et 2 du paragraphe "Départ de cuisson différé avec durée établie") la cuisson démarre aussitôt. Pour annuler une cuisson déjà programmée Appuyez simultanément sur les touches et Fonction minuterie Le fonctionnement de la minuterie prévoit la sélection d'un temps dont le décompte se fait au compte à rebours. Cette fonction ne contrôle ni l'allumage ni l'arrêt du four, un signal sonore retentit une fois le temps écoulé. Appuyez sur la touche il y a affichage de:

A l'aide des touches et sélectionnez le temps désiré. En lâchant la touche le temps commence immédiatement à courir, l'afficheur indique l'heure courante.

Une fois le temps écoulé, un signal acoustique retentit, pour l'arrêter appuyez sur une touche quelconque (sauf touches et ) et le symbole s'éteint. Correction effacement des données • Les données sélectionnées peuvent être modifiées à tout moment, en appuyant tout simplement sur la touche correspondante et sur la touche ou . • En effaçant la durée de cuisson, il y a aussi effacement automatique de la fin du fonctionnement et vice versa. • En cas de fonctionnement programmé, l'appareil n'accepte pas des temps de fin de cuisson antécédents à ceux du départ de cuisson proposés par l'appareil.

Tableau de cuisson au four Sélection choisie

Position de la Durée du grille par préchauffage (min.) rapport à la sole du four

Durée de la cuisson (min.)

Canard Rôti de veau ou de bœuf Rôti de porc Biscuits (pâte brisée) Tartes

65-75 70-75 70-80 15-20 30-35

Tartes Tarte aux fruits Plum-cake Génoise Crêpes farcies (sur 2 niv.) Petits gâteaux (sur 2niv. ) Friands au fromage (sur 2 niveaux) Choux à la crème (sur 3 niv) Biscuits (sur 3 niveaux) Meringues (sur 3 niveaux)

20-30 40-45 40-50 25-30 30-35 20-25

Pizza (sur 2 niveaux) Lasagnes Agneau Poulet rôti + pommes de terre Maquereau Plum-cake Choux à la crème (su 2niv.) Biscuits (sur 2 niveaux) Génoise (sur 1 niveau) Génoise (sur 2 niveaux) Tartes salées

1+1 1 1 0.5 0.5 0.5 1.0 1.5

200 180 170 190 180 170 170 200

60-70 30-35 40-50 20-25 10-15 15-20 20-25 25-30

Pizza Rôti de veau ou de bœuf Poulet

Soles et seiches Brochettes de calmars et de crevettes Tranches de colin Légumes grillés Steaks de veau

Hamburgers Maquereaux Croque-monsieur

Max Max Max Max Max Max Max Max

9-10 10-15 10-15 15-20 15-20 10-12 15-20 3-5

N.B.: les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. En cas de cuisson au grill ou au gratin placez toujours la lèchefrite sur le 1er gradin en partant du bas.

Utilisation du plan de cuisson vitrocéramique ! La colle utilisée pour les joints laisse des traces de graisse sur le verre. Nous conseillons de les éliminer avant d’utiliser l’appareil à l’aide d’un produit d’entretien non abrasif. Une odeur de caoutchouc peut se dégager au cours des premières heures d’utilisation, elle disparaîtra très vite.

Allumer et éteindre les foyers

Pour allumer un foyer, tourner le bouton correspondant dans le sens des aiguilles d’une montre. Pour l’éteindre, tourner le bouton dans le sens inverse des aiguilles d’une montre jusqu’à “0”. L’allumage du voyant FONCTIONNEMENT FOYERS signale qu’au moins un foyer du plan de cuisson est allumé.

• s’assurer que le fond des casseroles est parfaitement sec et propre : l’adhérence aux foyers sera ainsi optimale et tant les casseroles que le plan de cuisson dureront plus longtemps ; • éviter d’utiliser des casseroles qui sont aussi utilisées sur les brûleurs à gaz : la concentration de chaleur des brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence ; • ne jamais laisser un foyer allumé sans casserole, il risque de s’endommager. Foyers extensibles* Les foyers radiants extensibles (B) sont reconnaissables à la présence d’une double zone de

Le plan de cuisson est équipé d’éléments chauffants électriques radiants. Ils deviennent rouges pendant leur fonctionnement : A. Foyers radiants B. Voyant de chaleur A C résiduelle : il signale une température supérieure à 60°C A A du foyer correspondant et ce B même après extinction de ce dernier.

(interne) ou les deux (interne et externe).

Foyers radiants Les résistances circulaires des foyers radiants deviennent rouges 10-20 secondes à peine après allumage.

En cas de foyers double puissance, la première partie de la course active la zone de chauffe plus petite (interne). Pour les activer toutes les deux (interne et externe), tournez le bouton à fond jusqu’à la position (A) et sélectionnez le niveau de puissance souhaité entre 12 et 1.

Pos. Piastra normale o rapida 0
