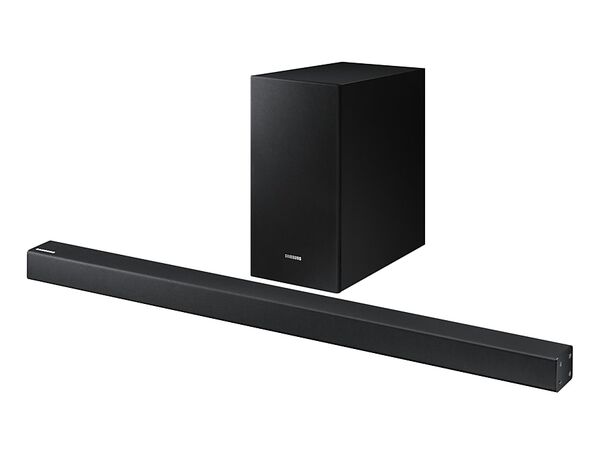

Mode d'emploi Samsung Barre de son 2.1 - 200W - Mode Gaming - Bluetooth - HW-R450

Informations relatives à la sécurité

AVERTISSEMENT •• Afin de diminuer les risques d’incendie ou de

Pour éviter les risques de choc

choc électrique, n’exposez pas cet appareil à

ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.

la pluie ou à l’ humidité.

Réparables par l’utilisateur ; s’adresser

À UN SERVICE APRÈS-VENTE QUALIFIÉ.

•• POUR PRÉVENIR LES CHOCS ÉLECTRIQUES,

Reportez-vous au tableau ci-dessous pour une

Prenant soin d’insérer la tige large

DANS LA FENTE LARGE. •• Cet appareil doit toujours être branché à une prise terre.

•• Pour déconnecter l’appareil du circuit

Électrique. ne pas

principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire

Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.

que la prise principale soit facile d’accès. •• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.

•• Pour éteindre complètement l’appareil, vous devez retirer le cordon d’alimentation de la prise murale. Par conséquent, le cordon

Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.

d’alimentation doit être facilement accessible à tout moment.

Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA. Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC. Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

Vérifiez que l’alimentation électrique ca de

votre domicile respecte les conditions en matière d’alimentation répertoriées sur l’étiquette d’identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l’appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l’ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l’appareil, débranchez la fiche CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période.

En cas d’orage, débranchez la fiche de

l’appareil de la prise murale. Les surtensions occasionnées par l’orage pourraient endommager votre appareil.

N’exposez pas l’ensemble aux rayons directs

du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l’humidité (comme les

vases) et d’une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d’alimentation en cas de dysfonctionnement. Votre produit n’est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu’à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l’ensemble pendant l’hiver, attendez environ 2 heures que l’appareil ait atteint la température de la pièce avant de l’utiliser.

pour l’environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d’explosion. Ne la remplacez que par une batterie du même type.

À propos de ce

MANUEL Le manuel d’utilisateur est composé de deux parties : ce MANUEL D’UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

Manuel d’utilisateur

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l’installation du produit, les connexions et les spécifications du produit.

Manuel complet

Vous pouvez accéder au MANUEL COMPLET sur le centre d’assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez-le au format document depuis le site Web de Samsung. (http://www.samsung.com/support) La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) --------------------------

Panneau avant / Panneau côté droit de la Soundbar

--------------------------

Panneau inférieur de la Soundbar

--------------------------

Connexion de la Soundbar Connexion de l’alimentation électrique

--------------------------

Connexion de la Soundbar au Caisson de basse –– Connexion automatique entre le Caisson de basse et la Soundbar –– Connexion manuelle du Caisson de basse si la connexion automatique échoue

---------------------------------------------------

--------------------------

Connexion du SWA-8500S (Vendue séparément) à une Soundbar

--------------------------

Connexion à votre Téléviseur

Méthode 1. Connexion avec un câble –– Connexion à l’aide d’un câble optique

-------------------------- 10 -------------------------- 10

Méthode 2. Connexion sans fil –– Connexion à un téléviseur via Bluetooth

-------------------------- 11 -------------------------- 11

Connexion à un Appareil Externe Connexion à l’aide d’un câble audio Optique ou Analogique (AUX)

Connexion d’un périphérique de stockage USB

13 -------------------------- 13

Connexion à un Appareil Mobile

-------------------------- 16

-------------------------- 19 -------------------------- 19 -------------------------- 19

Utilisation de la télécommande

Comment utiliser la télécommande

-------------------------- 20

Réglage du volume de la Soundbar avec une télécommande de téléviseur

- -------------------------- 23

Contrôle des composants

Cordon d’alimentation (Caisson de basse)

Adaptateur CA/CC (Unité principale)

Raccordez la fiche CA à l’adaptateur en l’enfonçant jusqu’à entendre un bruit «sec» qui indique qu’ils sont fermement fixés.

Fiche CA (En fonction du pays et du modèle)

N’enlevez pas la fiche CA de l’adaptateur (il ne sera pas retiré après avoir été fixé).

Support de fixation murale G

Support de fixation murale D

•• Pour plus d’informations sur l’alimentation et la consommation électriques, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Bas de l’Unité Principale Soundbar) •• Les étapes de connexion de l’alimentation sont étiquetées (1, 2, 3). Pour plus d’informations sur les connexions de l’alimentation, consultez la page 5. •• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung. •• En fonction de la région, l’apparence de la fiche CA peut varier ou elle peut être fournie intégrée à l’adaptateur CA/CC. •• L’aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) Faites glisser le couvercle des piles dans la direction de la flèche jusqu’à ce qu’il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position. FRA - 2

Présentation du produit

Panneau avant / Panneau côté droit de la Soundbar

Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. Côté droit de la Soundbar

Affichage Affiche l'état et le mode actuel du produit.

Touche +/- (Volume) Règle le volume. •• Une fois ajusté, le niveau de volume apparaît sur l’affichage avant de la Soundbar.

Touche (Alimentation) Allume et éteint l'appareil. Touche (Source) Sélectionne le mode d'entrée de la source. Mode d’entrée

•• Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

•• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. •• Lorsque vous mettez l’unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. •• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur. FRA - 3

Panneau inférieur de la Soundbar

Digital audio in (optical)

Permet de connecter la sortie numérique (optique) d'un appareil externe.

USB (5V 0.5A) Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.

AUX IN Permet de connecter la sortie numérique analogique d'un appareil externe.

DC 19V (Entrée d'alimentation électrique) Permet de connecter l'adaptateur CA/CC.

•• Lorsque vous débranchez le cordon d’alimentation d’une prise de courant murale, tirez la fiche. Ne tirez pas le câble. •• Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

Connexion de la soundbar

Connexion de l’alimentation électrique Utilisez les composants d’alimentation (1, 2, 3) pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l’ordre suivant : 1 Connectez le cordon d’alimentation au Caisson de basse. 2 Connectez la fiche CA à l’adaptateur. 3 Connectez l’adaptateur d’alimentation à la Soundbar puis à une prise murale. Reportez-vous aux illustrations ci-dessous. •• Pour plus d’informations sur l’alimentation et la consommation électriques requises, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Partie inférieure de l’unité principale Soundbar)

DC 19V (Prise d'alimentation)

Partie inférieure de l’unité principale Soundbar

Caisson de basse l’alimentation électrique

•• Veillez à poser l’adaptateur CA/CC à plat sur une table ou sur le sol. Si l’adaptateur CA/CC pend et que l’entrée du cordon CA est située face vers le haut, de l’eau ou d’autres substances étrangères risquent de pénétrer dans l’adaptateur et d’entraîner des dysfonctionnements.

Connexion de la Soundbar au Caisson de basse Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

Connexion automatique entre le Caisson de basse et la Soundbar Lorsque vous mettez l’appareil sous tension après avoir connecté les câbles d’alimentation à la Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar. •• Une fois l’appariement automatique effectué, les indicateurs bleus situés à l’arrière du Caisson de basse s’allument.

Témoins indicateurs LED sur l’arrière du Caisson de basse LED

Description Connexion réussie (fonctionnement normal)

Résolution Vérifiez si le câble d’alimentation fixé à l’unité principale Soundbar est connecté

correctement ou attendez environ

5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 7.

Vérifiez que le câble d’alimentation sur

l’unité principale Soundbar est connecté

correctement. Reconnectez. Reportez-vous aux

instructions sur la connexion manuelle à la page 7.

Reportez-vous aux informations de Clignotement

contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue Avant d’effectuer la procédure de connexion manuelle ci-dessous : •• Vérifiez que les câbles d’alimentation pour la Soundbar et le Caisson de basse sont connectés correctement. •• Assurez-vous que la Soundbar est allumée. 1. Appuyez sur la touche ID SET à l’arrière du Caisson de basse, et maintenez-la enfoncée pendant au moins 5 secondes. •• L’indicateur rouge à l’arrière du Caisson de basse s’éteint et l’indicateur bleu clignote.

Arrière du Caisson de basse

2. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes. •• Le message ID SET s’affiche un moment sur l’écran de la Soundbar, avant de disparaître. •• La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

3. Vérifiez que le voyant LED LINK s’éclaire en bleu en continu (connexion établie). Le voyant LED LINK arrête de clignoter et s’éclaire en bleu en continu lorsqu’une connexion est établie entre la Soundbar et le Caisson de basse sans fil.

REMARQUES •• Ne branchez pas le cordon d’alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées. •• Avant de déplacer ou d’installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d’alimentation. •• Si l’unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l’arrière s’allumera en rouge après avoir clignoté en bleu plusieurs fois. •• Si vous utilisez un appareil qui utilise la même fréquence (5,8 GHz) que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son. •• La distance de transmission maximale du signal sans fil de l’unité principale est d’environ 10 mètres, mais peut varier en fonction de votre environnement d’exploitation. Si un mur en béton armé ou métallique se trouve entre l’unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

Précautions

•• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l’abri de l’eau et de l’humidité. •• Pour des performances d’écoute optimales, assurez-vous que la zone autour de l’emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d’obstacles.

Connexion du SWA-8500S (Vendue séparément) à une Soundbar Passez au vrai son surround sans fil en connectant votre kit d’enceintes arrière sans fil Samsung (SWA-8500S, vendu séparément) à votre Soundbar. 1. Connectez le module de réception sans fil à 2 enceintes surround. –– Les câbles d’enceinte répondent à un code couleur.

Speaker impedance

2. Vérifiez l’état de veille du module de réception sans fil après l’avoir branché à une prise électrique. •• Le voyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d’un stylo pendant 5 à 6 secondes jusqu’à ce que le voyant LED LINK clignote (en bleu). Pour plus d’informations sur la LED, veuillez vous reporter au manuel d’utilisation SWA-8500S. STANDBY

Connexion à votre téléviseur

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil. •• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. –– Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l’aide d’un câble optique. –– Cette fonction vous permet également d’utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un câble Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d’une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

Connexion à l’aide d’un câble optique Partie inférieure de la Soundbar

(optical)

Câble optique USB (5V 0.5A)

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l’aide d’un câble optique numérique.

USB (5V 0.5A) Câble adaptateur Micro USB à USB (non fourni)

1. Raccordez un câble adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l’autre extrémité à la prise Micro USB de la Soundbar. •• Le câble adaptateur Micro USB à USB est vendu séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung. 2. Raccordez votre périphérique USB à l’extrémité femelle du câble adaptateur.

Appuyez sur la touche

(Source) sur le panneau côté droit ou la télécommande puis

sélectionnez le mode «D.IN».

Auto Power Link Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension. 1. Raccordez la Soundbar au téléviseur à l’aide d’un câble optique numérique. 2. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver le Auto Power Link. •• Par défaut, le Auto Power Link est réglé sur ON. (Pour désactiver cette fonction, maintenez enfoncée la touche Gauche sur la télécommande pendant 5 secondes). •• Selon l’appareil connecté, il se peut que le Auto Power Link ne fonctionne pas. •• Cette fonction est disponible uniquement en mode «D.IN».

Méthode 2. Connexion sans fil Connexion à un téléviseur via Bluetooth Lorsqu’un téléviseur est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage. •• Seul un téléviseur à la fois peut être connecté.

PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur la touche

(Source) sur le panneau côté droit puis sélectionnez «BT». «BT» passe automatiquement à «BT READY» en quelques secondes si aucun appareil Bluetooth n’est connecté à la Soundbar.

b. Lorsque «BT READY» apparaît, appuyez et maintenez enfoncée la touche

panneau côté droit de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING». 2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au manuel du téléviseur.) 3. Sélectionnez «[AV] Samsung Soundbar R4-Series» dans la liste sur l’écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion. •• Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l’affichage avant de la Soundbar. 4. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar. FRA - 11

Si la connexion de l’appareil échoue •• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar R4-Series» apparaît dans la liste, supprimez-la. •• Ensuite, répétez les étapes 1 à 3. REMARQUE •• Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Déconnexion de la Soundbar à partir du téléviseur Appuyez sur la touche

(Source) sur le panneau côté droit ou la télécommande puis passez à n’importe

quel mode sauf «BT». •• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.) •• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche p (Lecture/Pause) sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT PAIRING ? •• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar. •• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche

PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche

sur le côté droit de la Soundbar pendant plus de 5 secondes pendant que la Soundbar est en mode «BT».) REMARQUES •• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>. •• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m. •• La Soundbar s’éteint automatiquement après 20 minutes en état Prêt. •• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: –– En cas de champ électrique puissant autour de la Soundbar. –– En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. –– Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement. •• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

(Source) sur le panneau côté droit ou la télécommande puis sélectionnez «USB». 4. «USB» apparaît sur l’écran d’affichage. 5. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar. •• La Soundbar s’éteint automatiquement (Auto Power Down) si aucun périphérique USB n’a été connecté pendant plus de 20 minutes.

Liste de compatibilités Extension

128 ~ 192 kbps 5,1 canaux 320 kbps

48 ~ 64 kbps 5,1 canaux 160 kbps

•• Si votre périphérique USB contient trop de dossiers et de fichiers, la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.

PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur la touche

(Source) sur le panneau côté droit puis sélectionnez «BT». «BT» passe automatiquement à «BT READY» en quelques secondes si aucun appareil Bluetooth n’est connecté à la Soundbar.

b. Lorsque «BT READY» apparaît, appuyez et maintenez enfoncée la touche

panneau côté droit de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING». 2. Sélectionnez «[AV] Samsung Soundbar R4-Series» dans la liste. •• Lorsqu’une Soundbar est connectée à l’appareil Bluetooth, [Nom de l’appareil Bluetooth] → «BT» apparaît sur l’affichage avant. 3. Lisez des fichiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l’appareil échoue •• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar R4-Series» apparaît dans la liste, supprimez-la. •• Ensuite, répétez les étapes 1 et 2. REMARQUE •• Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING ? •• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar. •• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche

PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche

sur le côté droit de la Soundbar pendant plus de 5 secondes pendant que la Soundbar est en mode «BT».) REMARQUES •• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>. •• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m. •• La Soundbar s’éteint automatiquement après 20 minutes en état Prêt. •• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: –– En cas de champ électrique puissant autour de la Soundbar. –– En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. –– Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement. •• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc. •• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz). •• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV). •• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free). •• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar R4-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT». –– Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois) •• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY». •• La Soundbar ne peut pas être appariée à un autre appareil Bluetooth si elle est déjà en mode Bluetooth et appariée à un appareil

Bluetooth Power Activé (SOUND MODE) Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s’active automatiquement. 1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension. 2. «ON-BLUETOOTH POWER» s’affiche sur l’écran de la Soundbar. FRA - 17

Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique. •• Le système Soundbar sera déconnecté. •• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l’affichage avant.

Déconnexion de la Soundbar à partir de l’appareil Bluetooth Appuyez sur la touche

(Source) sur le panneau côté droit ou la télécommande puis passez à

n’importe quel mode sauf «BT». •• La déconnexion prend du temps parce que l’appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l’appareil Bluetooth) •• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l’affichage avant. REMARQUES •• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m. •• Le système Soundbar s’éteint après 20 minutes en état Prêt.

À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l’aide d’une liaison sans fil courte distance. •• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d’utilisation lorsque: –– Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. –– Il est soumis à des variations électriques provenant d’obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. –– Il est exposé à des interférences électriques provenant d’appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil). •• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance. •• Plus la distance est grande entre l’Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue. •• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement. •• La connexion Bluetooth ne fonctionne que lorsqu’elle est proche de l’appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes). •• Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Lancement de l’application Samsung Audio Remote Pour lancer et utiliser l’application Samsung Audio Remote, appuyez sur l’icône Audio Remote sur votre téléphone, puis suivez les instructions affichées à l’écran.

•• L’application Samsung Audio Remote n’est compatible qu’avec les téléphones portables Android qui exécutent la version 3.0 d’Android ou une version ultérieure.

Connexion à un appareil externe

Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l’appareil externe via la Soundbar.

Connexion à l’aide d’un câble audio Optique ou Analogique (AUX) Lecteur BD/DVD / Boîtier décodeur / Côté droit de la Soundbar

R - audio - l

 Câble (AUX) audio (non fourni)

Partie inférieure de la Soundbar

XX Raccordez DIGITAL AUDIO IN (OPTICAL) de l’unité principale à la prise OPTICAL OUT de l’appareil source à l’aide d’un câble optique numérique.

YY Sélectionnez le mode «D.IN» en appuyant sur la touche

(Source) sur le panneau côté droit ou

XX Raccordez AUX IN (Audio) de l’unité principale à la prise AUDIO OUT de l’appareil source à l’aide d’un câble audio.

YY Sélectionnez le mode «AUX» en appuyant sur la touche sur la télécommande. FRA - 13

(Source) sur le panneau côté droit ou

Stockage usb

Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage USB via la Soundbar.

Utilisation de la télécommande

Comment utiliser la télécommande Allume et éteint la Soundbar.

Appuyez pour sélectionner une source connectée à la Soundbar. •• Mode BT PAIRING Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

Appuyez sur la touche (Coupure de son) pour couper lePAIR son. Appuyez de nouveau sur cette touche pour activer le son.

SOUND MODE Vous pouvez sélectionner l'effet sonore souhaité

en choisissant parmi STANDARD, SURROUND SOUND, GAME ou SMART. PAIRMODE SOUND Sélectionnez PAIR le mode «STANDARD» si vous voulez profiter du son d'origine. •• DRC (Dynamic Range Control) SOUND SOUND Vous permet d’effectuer une commande de MODE MODE plage dynamique des pistes Dolby Digital. VOL WOOFER Appuyez et maintenez enfoncée la touche VOL WOOFER SOUND MODE pendant que la Soundbar est hors tension pour activer ou désactiver le DRC (Dynamic Range Control). Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.) WOOFER •• Bluetooth VOL WOOFER Power Cette fonction allume automatiquement la Soundbar à la réception d’une demande de connexion d’un téléviseur ou d’un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut. –– Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

Appuyez sur la touche PAIR. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvez connecter la Soundbar à un nouvel appareil Bluetooth dans ce mode en sélectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth.

Appuyez sur la touche p pour mettre le fichier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le fichier musical est lu. •• Fonction Auto Power Down L’appareil s’éteint automatiquement dans les situations suivantes. Lecture / Pause –– Mode D.IN / BT / USB : S’il n’y a pas de signal audio pendant 20 minutes. –– Mode AUX : –– Si le câble audio (AUX) est déconnecté pendant 20 minutes. WOOFER –– Si aucune TOUCHE n’est activée pendant 8 heures lorsque le câble (AUX) est PAIR connecté. (La fonction Auto Power Down peut être désactivée uniquement lorsque l’unité est en mode «AUX».) SOUND MODE –– Pour désactiver la fonction Mise hors tension automatique, en mode «AUX», appuyez sur la touche p et maintenez-la enfoncée pendant 5 secondes. «ON-AUTO POWER DOWN» / «OFF-AUTO POWER DOWN» s’affiche à l’écran.

Appuyez sur les zones indiquées pour sélectionner Haut/Bas/

Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions. •• Répétition Pour utiliser la fonction de répétition en mode «USB», appuyez sur la touche Haut.

•• Saut de fichier musical Appuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent. •• Auto Power Link Vous pouvez activer ou désactiver la fonction Auto Power Link. La fonction Auto Power Link est activée et désactivée par la touche Gauche. –– Auto Power Link : Si la Soundbar est connectée au téléviseur par un câble optique numérique, la Soundbar peut s’allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintenez enfoncée la touche Gauche pendant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF. –– Par défaut, la fonction Auto Power Link est réglée sur ON. •• ID SET Appuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion à un accessoire).

•• Fonction de restriction du volume Pour protéger votre audition, la fonction Restriction du volume limite le volume à 20 si vous allumez la Soundbar lorsque le volume est réglé plus haut que 20. –– La valeur par défaut pour la fonction Restriction du volume est désactivée. Vous devez la régler sur activée pour l’activer. –– Lorsqu’elle est activée, la fonction Restriction du volume reste activée même lorsque l’alimentation est coupée. –– Pour activer ou désactiver Restriction du volume, appuyez et maintenez enfoncée la touche Bas sur la télécommande pendant 5 secondes. Lorsque Volume Restriction (Restriction du volume) est désactivée, «V FREE» apparaît sur l’affichage avant. Lorsque cette fonction est activée, «V LOCK» apparaît. Vous pouvez sélectionner parmi TREBLE, BASS, ou AUDIO SYNC. •• Pour contrôler le volume des aigus et des graves, sélectionnez TREBLE ou BASS dans les paramètres audio, puis réglez le volume, de -6 à +6, à l’aide des touches Haut/Bas. •• Appuyez et maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l’aide des touches Gauche/Droite et chaque réglage peut être défini entre -6 et +6 à l’aide des touches Haut/Bas. •• Si l’image et le son ne sont pas synchronisés entre votre téléviseur et la Soundbar, sélectionnez AUDIO SYNC dans les paramètres audio, puis réglez le décalage audio, de 0 à 300 millisecondes, à l’aide des touches Haut/Bas. (Pas disponible en mode «USB»). •• AUDIO SYNC n’est pris en charge que dans certaines fonctions.

SOUND Appuyez sur les touches haut ou bas pour régler le volume du caisson de basse sur -12 ou entre MODE

-6 et +6. Pour régler le niveau de volume du caisson de basse sur 0, appuyez sur la touche.

Appuyez sur les touches haut ou bas pour régler le volume. •• Coupure de son Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

Si vous voulez restaurer la soundbar en

mode par défaut (contrôlé par une télécommande d’un téléviseur Samsung), poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu’à ce que «SAMSUNG-TV REMOTE» apparaisse à l’écran.

Réglage du volume de la Soundbar avec une télécommande de téléviseur Si vous avez un téléviseur Samsung, vous pouvez régler le volume de la Soundbar à l’aide de la télécommande IR fournie avec votre téléviseur Samsung.

Samsung-tv remote

Utilisez d’abord le menu du téléviseur pour régler le son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d’informations, reportez-vous au manuel d’utilisateur du téléviseur. Le mode par défaut de cette fonction est contrôlé par une télécommande de téléviseur Samsung. Si votre téléviseur n’est pas un téléviseur Samsung, suivez les instructions ci-dessous pour changer les réglages de cette fonction.

–– Chaque fois que vous poussez la touche WOOFER vers le haut et la maintenez enfoncée pendant 5 secondes, le mode commute dans l’ordre suivant : «SAMSUNG-TV REMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV

REMOTE». –– La disponibilité de cette fonction dépend

de la télécommande. –– Fabricants prenant en charge cette

2. Si vous ne voulez pas utiliser cette fonction, poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu’à ce que «OFF-TV REMOTE» apparaisse à l’écran.

Si vous voulez contrôler la soundbar avec la

télécommande de votre téléviseur, poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu’à ce que «ALL-TV REMOTE» apparaisse à l’écran. Utilisez ensuite le menu de votre téléviseur pour sélectionner les enceintes externes.

All-tv remote

fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilisation des touches dissimulées (Touches avec plus d’une fonction) Touche dissimulée Touche de télécommande

Fonction Télécommande de votre téléviseur

Activer/Désactiver (Veille) Appariement BT

Auto Power Down Activer/Désactiver (Mode AUX)

Restriction du volume Activer/Désactiver
