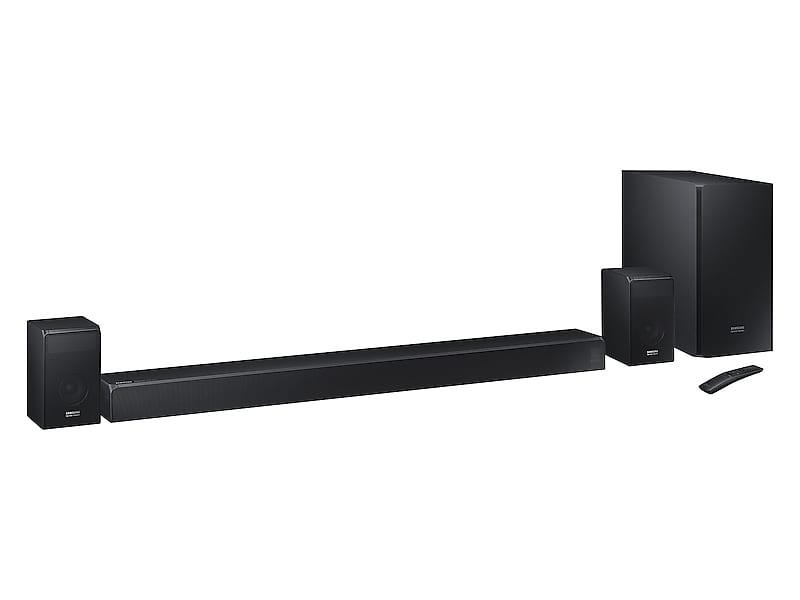

Mode d'emploi Samsung Barre de son 7.1.4 - 512W - Dolby Atmos - DTS:X - Wifi - HW-N950

Informations relatives à la sécurité

AVERTISSEMENT •• Afin de diminuer les risques d’incendie ou de

Pour éviter les risques de choc

choc électrique, n’exposez pas cet appareil à

ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.

la pluie ou à l’ humidité.

Réparables par l’utilisateur ; s’adresser

À UN SERVICE APRÈS-VENTE QUALIFIÉ.

•• POUR PRÉVENIR LES CHOCS ÉLECTRIQUES,

Électrique. ne pas

•• Cet appareil doit toujours être branché à une prise terre.

Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.

•• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d’accès.

Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.

•• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus. •• Pour éteindre complètement l’appareil, vous

Produit de classe II : ce symbole indique

devez retirer le cordon d’alimentation de la

qu'aucun branchement de sécurité à la

prise murale. Par conséquent, le cordon

terre (prise de terre) n'est requis.

d’alimentation doit être facilement accessible

Tension CA : ce symbole indique que la

tension nominale indiquée par le symbole est une tension CA. Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC. Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

Vérifiez que l’alimentation électrique ca de

votre domicile respecte les conditions en matière d’alimentation répertoriées sur l’étiquette d’identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l’appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l’ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l’appareil, débranchez la fiche CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période.

En cas d’orage, débranchez la fiche de

l’appareil de la prise murale. Les surtensions occasionnées par l’orage pourraient endommager votre appareil.

N’exposez pas l’ensemble aux rayons directs

du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l’humidité (comme les

vases) et d’une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d’alimentation en cas de dysfonctionnement. Votre produit n’est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu’à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l’ensemble pendant l’hiver, attendez environ 2 heures que l’appareil ait atteint la température de la pièce avant de l’utiliser.

pour l’environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d’explosion. Ne la remplacez que par une batterie du même type.

À propos de ce

MANUEL Le manuel d’utilisateur est composé de deux parties : ce MANUEL D’UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

Manuel d’utilisateur

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l’installation du produit, les connexions et les spécifications du produit.

Manuel complet

Vous pouvez accéder au MANUEL COMPLET sur le centre d’assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez-le au format document depuis le site Web de Samsung. (http://www.samsung.com/support) La conception, les spécifications et l'écran de l'application sont soumis à modification sans avis préalable.

Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) --------------------------

Panneau avant / Panneau supérieur de la Soundbar

--------------------------

Panneau inférieur de la Soundbar

--------------------------

Connexion de la Soundbar Connexion de l’alimentation électrique

5 --------------------------

Connexion de Soundbar au caisson de basse et aux enceintes surround -------------------------–– Disposition des enceintes recommandée -------------------------–– Connexion automatique entre le caisson de basse ou les enceintes surround et la Soundbar -------------------------–– Connexion manuelle du caisson de basse ou des enceintes surround si la connexion automatique échoue --------------------------

Connexion à votre Téléviseur

Méthode 1. Connexion avec un câble –– Connexion d’un téléviseur à l’aide d’un câble HDMI –– Connexion à l’aide d’un câble optique

-------------------------- 9 -------------------------- 9 -------------------------- 10

Méthode 2. Connexion sans fil –– Connexion à un téléviseur via Bluetooth –– Connexion via Wi-Fi

-------------------------- 11 -------------------------- 11 -------------------------- 13

Connexion à un Appareil Externe

Connexion à l’aide d’un câble HDMI (compatible Dolby Atmos®)

-------------------------- 15

Connexion à l’aide d’un câble HDMI

-------------------------- 16

Connexion à l’aide d’un câble optique

-------------------------- 17

Connexion à un Appareil Mobile

-------------------------- 18

Connexion via Wi-Fi (Réseau sans fil)

-------------------------- 21

Connexion d’un produit Amazon

Connecter et utiliser un produit Amazon (Amazon Echo)

-------------------------- 23

Utilisez les commandes vocales pour contrôler la Soundbar

-------------------------- 25

Contrôle des composants

Enceinte surround (Gauche / Droite)

x2 Cordon d’alimentation (Caisson de basse)

Cordon d’alimentation (Enceinte surround)

Cordon d’alimentation (Unité principale)

Support de fixation murale

(M4 x L10) Guide de fixation murale

•• Pour plus d’informations sur l’alimentation et la consommation électriques, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Bas de l’Unité Principale Soundbar) •• Les étapes de connexion de l’alimentation sont étiquetées (1, 2, 3). Pour plus d’informations sur les connexions de l’alimentation, consultez la page 5. •• Pour les composants de fixation murale de la Soundbar, consultez la page 31. •• Pour différencier l’enceinte surround gauche de la droite, vérifiez l’étiquette située sur l’arrière de chaque enceinte. •• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung. •• L’aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) Faites glisser le couvercle des piles dans la direction de la flèche jusqu’à ce qu’il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position. FRA - 2

Présentation du produit

Panneau avant / Panneau supérieur de la Soundbar   Placez le produit de sorte que le logo «Samsung Harman Kardon» se trouve sur le dessus.

Touche (Alimentation) Allume et éteint l'appareil. Touche (Source) Sélectionne le mode d'entrée de la source.

D.IN  TV ARC (Conversion automatique)

Hdmi 1 / hdmi

•• Pour activer le mode «BT PAIRING», changez la source en mode «BT», puis appuyez la touche (Source) sur le panneau supérieur et maintenez-la enfoncée pendant plus de 5 secondes.

Touche -/+ (Volume) Règle le volume. •• Une fois ajusté, le niveau de volume apparaît sur l’affichage avant de la Soundbar.

Affichage Affiche l'état et le mode actuel du produit.

•• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. •• Lorsque vous mettez l’unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. •• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

(optical)

Panneau inférieur de la Soundbar POWER

HDMI HDMI OUT HDMI OUT OUT (TV-ARC) (TV-ARC) (TV-ARC)

(woofer/rear)

HDMI HDMI INHDMI IN 1 1 IN 1 HDMI HDMI INHDMI IN 2 2 IN 2

DIGITAL DIGITAL DIGITAL AUDIO AUDIO AUDIO IN IN IN

Appuyez pour connecter sans fil la SoundbarNETWORK aux enceintes surround et au Caisson de basse.

Hdmi out

POWER Connectez le câble d'alimentation secteur de la Soundbar. POWER

NETWORK Appuyez pour connecter un réseau sans fil (Wi-Fi) via l'application SmartThings.

SERVICE Connectez un périphérique de stockage USB pour mettre à niveau le logiciel du produit.

Partie inférieure de l’unité principale Soundbar

Connexion de l’alimentation électrique

Contrôlez le port HDMI OUT (TV-ARC) de l'unité principale Soundbar. Haut de la Soundbar

 TV ARC 1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI tel qu’illustré. 2. «TV ARC» apparaît sur la fenêtre d’affichage de l’unité principale Soundbar et vous pouvez entendre le son du téléviseur. •• Si le son du téléviseur est inaudible, appuyez sur la touche

(Source) de la télécommande ou

sur le dessus de la Soundbar pour passer en mode «D.IN». L’écran affiche «D.IN» et «TV ARC» dans l’ordre, et vous pouvez entendre le son. FRA - 9

•• Si «TV ARC» n’apparaît pas sur la fenêtre d’affichage de l’unité principale Soundbar, vérifiez que le câble HDMI est connecté au bon port. •• Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar. REMARQUES •• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur. •• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC). •• Il est recommandé d’utiliser un câble HDMI sans fil si possible. Si vous utilisez un câble HDMI à fil, utilisez un câble dont le diamètre est inférieur à 14 mm. •• Anynet+ doit être allumé. •• Cette fonction n’est pas disponible si le câble HDMI ne prend pas en charge l’ARC.

Connexion à l’aide d’un câble optique Câble optique

Partie inférieure de la Soundbar

Partie inférieure de la Soundbar

1. Branchez un câble HDMI de la prise jack HDMI IN 1 ou HDMI IN 2 située au bas de la Soundbar à la prise jack HDMI OUT de votre appareil numérique. 2. Raccordez un câble HDMI de la prise HDMI OUT (TV-ARC) au bas de la Soundbar à la prise HDMI IN de votre téléviseur.

Partie inférieure de la Soundbar

1. Branchez un câble HDMI de la prise jack HDMI IN 1 ou HDMI IN 2 située au bas de la Soundbar à la prise jack HDMI OUT de votre appareil numérique. 2. Raccordez un câble HDMI de la prise HDMI OUT (TV-ARC) au bas de la Soundbar à la prise HDMI IN de votre téléviseur. 3. Appuyez sur la touche

(Source) sur le panneau supérieur ou sur la télécommande, puis

sélectionnez «HDMI 1» ou «HDMI 2». 4. Le mode «HDMI 1» ou «HDMI 2» s’affiche sur le panneau d’affichage de la Soundbar et vous pouvez entendre le son. FRA - 16

Connexion à l’aide d’un câble optique Haut de la Soundbar Lecteur BD/DVD / Boîtier décodeur /

DIGITAL AUDIO IN (OPTICAL)

Câble optique (non fourni)

Partie inférieure de la Soundbar

1. Raccordez DIGITAL AUDIO IN (OPTICAL) de l’unité principale à la prise OPTICAL OUT de l’appareil source à l’aide d’un câble optique (non fourni) numérique. 2. Sélectionnez le mode «D.IN» en appuyant sur la touche sur la télécommande.

(Source) sur le panneau supérieur ou

06 CONNEXION À UN APPAREIL MOBILE Connexion via Bluetooth Lorsqu’un appareil est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage. •• Vous ne pouvez pas connecter plus d’un appareil Bluetooth en même temps.

OU Appareil Bluetooth ND SOUODE M

Connexion initiale 1. Appuyez sur la touche

PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur la touche

(Source) sur le panneau supérieur, puis sélectionnez «BT». «BT» passe automatiquement à «BT READY» en quelques secondes si aucun appareil Bluetooth n’est connecté à la Soundbar.

b. Lorsque «BT READY», apparaît, appuyez sur la touche

supérieur de la Soundbar et maintenez-la enfoncée pendant plus de 5 secondes pour afficher «BT PAIRING». 2. Sélectionnez «[AV] Samsung Soundbar Nxxx» dans la liste. •• Lorsqu’une Soundbar est connectée à l’appareil Bluetooth, [Nom de l’appareil Bluetooth] → «BT» apparaît sur l’affichage avant. 3. Lisez les fichiers musicaux situés sur l’appareil connecté en Bluetooth via la Soundbar.

Si la connexion de l’appareil échoue •• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx» apparaît dans la liste, supprimez-la. •• Ensuite, répétez les étapes 1 à 2. REMARQUE •• Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING ? •• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar. •• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le touche

PAIR de la télécommande ou maintenez la touche

(Source) située en haut de la

Soundbar enfoncée pendant plus de 5 secondes alors que la Soundbar est en mode «BT».) REMARQUES •• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>. •• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m. •• La Soundbar s’éteint automatiquement après 5 minutes en état Prêt. •• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: –– En cas de champ électrique puissant autour de la Soundbar. –– En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. –– Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement. •• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc. •• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz). •• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV). •• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free). •• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar Nxxx» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT». –– Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois) •• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY». •• La Soundbar ne peut pas être appariée à un autre appareil Bluetooth si elle est déjà en mode Bluetooth et appariée à un appareil Bluetooth.

Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique. •• Le système Soundbar sera déconnecté. •• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l’affichage avant.

Déconnexion de la Soundbar à partir de l’appareil Bluetooth Appuyez sur la touche

(Source) sur le panneau supérieur ou sur la télécommande et puis passez à

n’importe quel mode sauf «BT». •• La déconnexion prend du temps parce que l’appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l’appareil Bluetooth) •• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l’affichage avant. REMARQUES •• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m. •• Le système Soundbar s’éteint après 5 minutes en état Prêt.

À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l’aide d’une liaison sans fil courte distance. •• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d’utilisation lorsque: –– Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. –– Il est soumis à des variations électriques provenant d’obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. –– Il est exposé à des interférences électriques provenant d’appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil). •• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance. •• Plus la distance est grande entre l’Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue. •• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement. •• La connexion Bluetooth ne fonctionne que lorsqu’elle est proche de l’appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes). •• Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Connexion via Wi-Fi (Réseau sans fil) •• Connectez une seule Soundbar au Wi-Fi pour accéder à de nombreux services de musique en streaming et radio par Internet. Connectez plusieurs Soundbars au Wi-Fi pour utiliser le mode lecture groupée ou son stéréo. •• Pour connecter une Soundbar à un appareil mobile via un réseau sans fil (Wi-Fi), l’application SmartThings est nécessaire. Haut de la Soundbar

Connexion initiale 1. Appuyez sur la touche

Hdmi in 1 / hdmi in

Permet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge.

Hdmi out (tv-arc)

Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.

•• Lorsque vous débranchez le cordon d’alimentation d’une prise de courant murale, tirez la fiche. Ne tirez pas le câble. •• Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

Connexion de la soundbar

Connexion de l’alimentation électrique Utilisez les composants d’alimentation (1, 2, 3) pour connecter le caisson de basse, l’enceinte surround et la Soundbar à une prise électrique dans l’ordre suivant : 1 Connectez le cordon d’alimentation au Caisson de basse. 2 Connectez le cordon d’alimentation aux enceintes surround gauche et droite. 3 Connectez le cordon d’alimentation à la Soundbar. Reportez-vous aux illustrations ci-dessous. •• Pour plus d’informations sur l’alimentation et la consommation électriques requises, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Partie inférieure de l’unité principale Soundbar) 2C  ordon d’alimentation

Parties inférieures des enceintes surround Arrière du Caisson de basse

Connexion de l’alimentation électrique

Connexion de l’alimentation électrique

Hdmi in

Connexion de Soundbar au caisson de basse et aux enceintes surround Lorsque le caisson de basse est connecté, vous pouvez profiter de graves riches.

Disposition des enceintes recommandée ATTENTION •• Les antennes de réception sans fil sont intégrées au caisson de basse sans fil et aux enceintes surround. Gardez les unités à l’abri de l’eau et de l’humidité. •• Pour des performances d’écoute optimales, assurez-vous que les zones autour de les emplacements du caisson de basse et des enceintes surround ne présentent pas d’obstacles.

Connexion automatique entre le caisson de basse ou les enceintes surround et la Soundbar Le caisson de basse et/ou les enceintes surround se connecteront automatiquement à la Soundbar s’ils sont raccordés à des prises électriques. •• Une fois l’appariement automatique effectué, les indicateurs bleus situés à l’arrière du caisson de basse et de l’enceinte surround s’allument.

Voyants DEL à l’arrière du caisson de basse et des enceintes surround DEL

Veille (lorsque l’unité principale de la Soundbar est éteinte)

Vérifiez l’alimentation de l’unité principale de la Soundbar.

Connectez-vous à nouveau. (Reportezvous aux instructions relatives à la connexion manuelle à la page 7.)

Veille (lorsque l’unité principale de la Soundbar est éteinte)

Vérifiez l’alimentation de l’unité principale de la Soundbar.

Connectez-vous à nouveau. (Reportezvous aux instructions relatives à la connexion manuelle à la page 7.)

Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

Connexion réussie (fonctionnement normal)

Connexion manuelle du caisson de basse ou des enceintes surround si la connexion automatique échoue Avant d’effectuer la procédure de connexion manuelle ci-dessous : •• Vérifiez que les câbles d’alimentation de la Soundbar et du caisson de basse ou des enceintes surround sont correctement branchés. •• Assurez-vous que la Soundbar est allumée. 1. Appuyez sur la touche ID SET à l’arrière du caisson de basse et des enceintes surround, et maintenez-la enfoncée pendant au moins 5 secondes. •• L’indicateur rouge à l’arrière de chaque enceinte s’éteint et l’indicateur bleu clignote.

DEL bleue clignotant rapidement

Arrière du Caisson de basse

DEL bleue clignotant rapidement

Partie arrière des enceintes surround gauche et droite

2. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes. •• Le message ID SET s’affiche un moment sur l’écran de la Soundbar, avant de disparaître. •• La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

Le logo «Samsung Harman Kardon» est sur le dessus

3. Vérifiez que le voyant DEL LINK s’éclaire en bleu en continu (connexion établie). DEL LINK - Allumée en bleu

Une fois la connexion établie avec succès, les indicateurs bleus à l’arrière du caisson de basse et des enceintes surround s’allument sans clignoter.

REMARQUES •• Ne branchez pas le cordon d’alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées. •• Avant de déplacer ou d’installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d’alimentation. •• Si l’unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l’arrière s’allumera en rouge après avoir clignoté en bleu plusieurs fois. •• Si vous utilisez un appareil qui utilise la même fréquence (5,8 GHz) que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son. •• La distance de transmission maximale du signal sans fil de l’unité principale est d’environ 10 mètres, mais peut varier en fonction de votre environnement d’exploitation. Si un mur en béton armé ou métallique se trouve entre l’unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l’aide d’un câble optique (non fourni) numérique.

Précautions

•• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l’abri de l’eau et de l’humidité. •• Pour des performances d’écoute optimales, assurez-vous que la zone autour de l’emplacement du subwoofer et des enceintes surround sans fil ne présente pas d’obstacles.

Connexion à votre téléviseur

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil. •• Lorsque la Soundbar est connectée à un téléviseur Samsung sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. –– Cette fonction est disponible sur les téléviseurs Samsung Smart sortis en 2017 et ultérieurement prenant en charge le Bluetooth lorsque la Soundbar est connectée au téléviseur par un câble optique. –– Cette fonction vous permet également d’utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un câble Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d’une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

Connexion d’un téléviseur à l’aide d’un câble HDMI Contrôle de (ARC) au port HDMI IN de votre téléviseur.

Appuyez sur la touche

(Source) sur le panneau supérieur ou sur la télécommande, puis sélectionnez le mode «D.IN».

Auto Power Link Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension. 1. Raccordez la Soundbar au téléviseur à l’aide d’un câble optique (non fourni) numérique. 2. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver Auto Power Link. •• Par défaut, le Auto Power Link est réglé sur ON. (Pour désactiver cette fonction, maintenez enfoncée la touche Gauche sur la télécommande pendant 5 secondes). •• Selon l’appareil connecté, il se peut que le Auto Power Link ne fonctionne pas. •• Cette fonction est disponible uniquement en mode «D.IN». FRA - 10

Méthode 2. Connexion sans fil Connexion à un téléviseur via Bluetooth Lorsqu’un téléviseur est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage. •• Seul un téléviseur à la fois peut être connecté. Haut de la Soundbar PAIR

PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur la touche

(Source) sur le panneau supérieur, puis sélectionnez «BT». «BT» passe automatiquement à «BT READY» en quelques secondes si aucun appareil Bluetooth n’est connecté à la Soundbar.

b. Lorsque «BT READY», apparaît, appuyez sur la touche

supérieur de la Soundbar et maintenez-la enfoncée pendant plus de 5 secondes pour afficher «BT PAIRING». 2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au manuel du téléviseur.) 3. Sélectionnez «[AV] Samsung Soundbar Nxxx» dans la liste sur l’écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion. •• Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l’affichage avant de la Soundbar. 4. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l’appareil échoue •• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx» apparaît dans la liste, supprimez-la. •• Ensuite, répétez les étapes 1 à 3.

Déconnexion de la Soundbar à partir du téléviseur Appuyez sur la touche

(Source) sur le panneau supérieur ou sur la télécommande, puis passez à

n’importe quel mode sauf «BT». •• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.) •• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche p (Lecture/Pause) sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé) REMARQUE •• Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING ? •• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar. •• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le touche

PAIR de la télécommande ou maintenez la touche

(Source) située en haut de la

Soundbar enfoncée pendant plus de 5 secondes alors que la Soundbar est en mode «BT».) REMARQUES •• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>. •• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m. •• La Soundbar s’éteint automatiquement après 5 minutes en état Prêt. •• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: –– En cas de champ électrique puissant autour de la Soundbar. –– En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. –– Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement. •• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

Connexion via Wi-Fi Liste de contrôle pré-connexion 1. Vérifiez que votre téléviseur Samsung Smart a été commercialisé après 2013. Cette fonction est compatible uniquement avec les téléviseurs Samsung Smart commercialisés après 2013. 2. Assurez-vous que votre Routeur sans fil (Wi-Fi) est prêt et fonctionne. 3. Assurez-vous que le téléviseur est connecté au routeur sans fil (votre réseau Wi-Fi). Haut de la Soundbar

Étape 1 : Connexion de la Soundbar au Wi-Fi

(Source) en haut de la Soundbar ou sélectionnez le mode «WIFI» sur la

télécommande. •• Lorsque vous utilisez des téléviseurs Samsung sélectionnés (Téléviseurs Samsung Smart sortis de 2016 à 2018 qui prennent en charge le Bluetooth.) –– Si vous sélectionnez le mode «WIFI» lorsque le téléviseur est allumé, l’écran du téléviseur affiche une fenêtre contextuelle donnant des instructions sur comment connecter automatiquement la Soundbar à un routeur sans fil (Wi-Fi). Reportez-vous aux instructions dans la fenêtre contextuelle du téléviseur. Haut de la Soundbar

WIFI 2. Connectez votre appareil mobile (smartphone, tablette, etc.) au réseau Wi-Fi auquel le téléviseur est connecté. 3. Installez et lancez l’application SmartThings sur votre appareil mobile (smartphone, tablette, etc.).

4. Suivez les instructions dans l’écran des applications sur l’appareil mobile pour connecter la Soundbar à votre réseau Wi-Fi. FRA - 13

Étape 2 : Configuration des réglages sur le téléviseur •• Si le téléviseur est déconnecté du réseau sans fil après avoir modifié la source d’entrée de la Soundbar, utilisez le menu du téléviseur pour reconnecter le téléviseur au réseau. Pour les téléviseurs sortis en 2018 Accueil (

)  Son  Sortie son  [AV] Samsung Soundbar Nxxx (Wi-Fi)

Pour les téléviseurs sortis en 2017 Accueil (

)  Son  Sortie son  [AV] Samsung Soundbar Nxxx (Wi-Fi)

Pour les téléviseurs sortis en 2016 Accueil (

)  Son  Sélect hautparleur  [AV] Samsung Soundbar Nxxx (Wi-Fi)

Pour les téléviseurs sortis en 2015 Menu  Son  Liste des haut-parleurs Pour les téléviseurs sortis en 2014 Menu  Son  Paramètres haut-parleur  Multiroom Link - Paramètres REMARQUES •• Le téléviseur et la Soundbar doivent être connectés au même réseau sans fil (Wi-Fi). •• Si votre réseau sans fil (Wi-Fi) utilise un canal DFS, vous ne pourrez pas établir de connexion Wi-Fi entre le téléviseur et la Soundbar. Contactez votre fournisseur de service Internet pour plus de détails. •• Si la connexion Wi-Fi 5 GHz n’est pas bonne, utilisez la bande passante de 2,4 GHz. •• Les menus pouvant varier selon l’année de fabrication, reportez-vous au manuel de votre téléviseur.

(Source) sur le panneau supérieur ou sur la télécommande, puis

sélectionnez «HDMI 1» ou «HDMI 2». 4. Le mode «HDMI 1» ou «HDMI 2» s’affiche sur le panneau d’affichage de la Soundbar et vous pouvez entendre le son.

REMARQUE •• Lorsque Dolby Atmos® est activé, «DOLBY ATMOS» apparaît sur l’affichage avant. Configuration de Dolby Atmos® sur votre lecteur BD ou un autre appareil. •• Ouvrez les options de sortie audio dans le menu des paramètres de votre lecteur BD ou d’un autre appareil et assurez-vous que «Aucun encodage» est sélectionné pour Bitstream. Par exemple, sur un lecteur BD Samsung, allez dans Accueil → Son → Sortie numérique, puis sélectionnez flux binaire (non traité). •• Si les options de sortie audio comprennent un flux audio secondaire, assurez-vous qu’il est réglé sur Désactivé. •• Dolby Atmos® ne fonctionne qu’avec les canaux 7.1.4. •• Assurez-vous que le contenu prend en charge Dolby Atmos®.

Connexion à l’aide d’un câble HDMI Haut de la Soundbar

Connexion à un appareil externe

Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l’appareil externe via la Soundbar.

Connexion à l’aide d’un câble HDMI (compatible Dolby Atmos®) •• Qu’est-ce que Dolby Atmos® ? La technologie Atmos améliore les systèmes audio surround 7.1 existant en ajoutant une enceinte au plafond. L’auditeur est ainsi entouré de son sur 360 degrés, ce qui lui offre une expérience immersive, haute définition, riche, complète et plus profonde. •• Important : Ce produit prend en charge Dolby Atmos® uniquement en mode HDMI. Haut de la Soundbar
