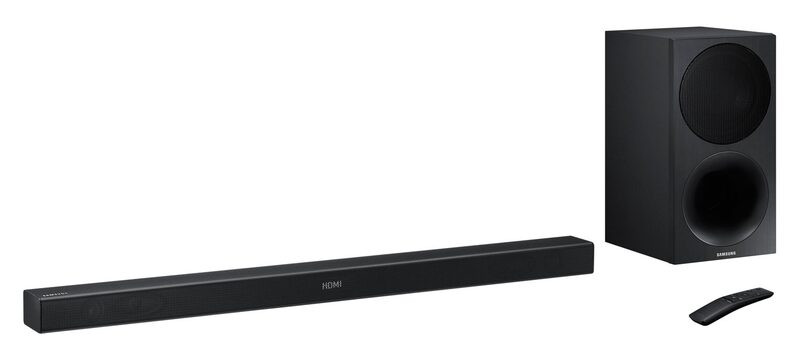

Mode d'emploi Samsung Barre de son 2.1 - 320W – Bluetooth – HW-M450

Informations relatives à la sécurité

AVERTISSEMENT •• Afin de diminuer les risques d’incendie ou de

Pour éviter les risques de choc

choc électrique, n’exposez pas cet appareil à

ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.

la pluie ou à l’ humidité.

Réparables par l’utilisateur ; s’adresser

À UN SERVICE APRÈS-VENTE QUALIFIÉ.

•• POUR PRÉVENIR LES CHOCS ÉLECTRIQUES,

Électrique. ne pas

•• Cet appareil doit toujours être branché à une prise terre.

Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.

•• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d’accès.

Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.

•• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus. •• Pour éteindre complètement l’appareil, vous

Produit de classe II : ce symbole indique

devez retirer le cordon d’alimentation de la

qu'aucun branchement de sécurité à la

prise murale. Par conséquent, le cordon

terre (prise de terre) n'est requis.

d’alimentation doit être facilement accessible

Tension CA : ce symbole indique que la

tension nominale indiquée par le symbole est une tension CA. Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC. Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

Assurez-vous que l’alimentation électrique

dans votre poubelle habituelle. Ne vous

de votre maison est conforme à la plaque

débarrassez pas des piles en les faisant

d’identification située au dos de votre

brûler. Ne court-circuitez pas, ne

produit. Posez votre produit à plat sur un

désassemblez pas ni ne faites pas

meuble stable en veillant à laisser un espace

surchauffer les batteries. Le remplacement

de 7 à 10 cm autour de l’appareil afin

incorrect de la batterie entraîne un risque

d’assurer une ventilation correcte de celui-ci.

d’explosion. Ne la remplacez que par une

Faites attention à ne pas obstruer les orifices

de ventilation. Ne posez pas l’ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l’appareil, débranchez la fiche CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période.

À propos de ce

MANUEL Le manuel d’utilisateur est composé de deux parties : ce MANUEL D’UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

En cas d’orage, débranchez la fiche de

l’appareil de la prise murale. Les surtensions occasionnées par l’orage pourraient endommager votre appareil.

N’exposez pas l’ensemble aux rayons directs

du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Manuel d’utilisateur

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l’installation du produit, les connexions et les spécifications du produit.

vases) et d’une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d’alimentation en cas de dysfonctionnement. Votre produit n’est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu’à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l’ensemble pendant l’hiver, attendez environ 2 heures que l’appareil ait atteint la température de la pièce avant de l’utiliser.

Manuel complet

Vous pouvez accéder au centre d’assistance client en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez le manuel sous forme de document depuis le site Web. (http://www.samsung.com/support) La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) --------------------------

Panneau avant / Panneau côté droit de la Soundbar

--------------------------

Panneau inférieur de la Soundbar

--------------------------

Connexion de l’alimentation électrique

--------------------------

Connexion de la Soundbar au Caisson de basse –– Connexion automatique entre le Caisson de basse et la Soundbar –– Connexion manuelle du Caisson de basse si la connexion automatique échoue

---------------------------------------------------

--------------------------

Connexion à votre Téléviseur

Méthode 1. Connexion avec un câble –– Connexion à l’aide d’un câble optique –– Connexion d’un téléviseur à l’aide d’un câble HDMI

-------------------------- 9 -------------------------- 9 -------------------------- 10

Méthode 2. Connexion sans fil –– Connexion à un téléviseur via Bluetooth

-------------------------- 11 -------------------------- 11

Connexion à un Appareil Externe

Connexion à l’aide d’un câble audio Optique ou Analogique (AUX)

-------------------------- 13

Connexion à l’aide d’un câble HDMI

-------------------------- 14

Connexion d’un Périphérique USB

Connexion à un Appareil Mobile

-------------------------- 17

-------------------------- 20 -------------------------- 20 -------------------------- 20

Utilisation de la télécommande

Comment utiliser la télécommande

-------------------------- 21

Réglage du volume de la Soundbar avec une télécommande de téléviseur

Contrôle des composants

Cordon d’alimentation (Caisson de basse)

Adaptateur CA/CC (Unité principale)

Cordon d’alimentation (Adaptateur CA/CC)

•• Les étapes de connexion de l’alimentation sont étiquetées (1, 2, 3). Pour plus d’informations sur les connexions de l’alimentation, consultez la page 5. •• Pour les composants de fixation murale de la Soundbar, consultez la page 26. •• Les câbles adaptateur Micro USB à USB et HDMI sont vendus séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung. •• L’aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) Faites glisser le couvercle des piles dans la direction de la flèche jusqu’à ce qu’il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.

Présentation du produit

Panneau avant / Panneau côté droit de la Soundbar

Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus. Côté droit de la Soundbar

Affichage Affiche l'état et le mode actuel du produit.

Touche +/- (Volume) Règle le volume. •• Une fois ajusté, le niveau de volume apparaît sur l’affichage avant de la Soundbar.

Touche (Alimentation) Allume et éteint l'appareil. Touche (Source) Sélectionne le mode d'entrée de la source. Mode d’entrée

D.IN  TV ARC (Conversion automatique)

•• Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

•• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. •• Lorsque vous mettez l’unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. •• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur. FRA - 3

Panneau inférieur de la Soundbar

Digital audio in (optical)

Permet de connecter la sortie numérique (optique) d'un appareil externe.

USB (5V 0.5A) Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.

AUX IN Permet de connecter la sortie numérique analogique d'un appareil externe.

Hdmi in

Permet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI. Permet de connecter la sortie HDMI d'un appareil externe.

Connexion de l’alimentation électrique

Hdmi out (tv-arc)

Permet de connecter une prise jack HDMI (ARC) sur un téléviseur. DC 24V (Entrée d'alimentation électrique) Permet de connecter l'adaptateur CA/CC.

•• Lorsque vous débranchez le câble d’alimentation de l’adaptateur d’alimentation CA/CC d’une prise de courant murale, retirez la fiche. Ne tirez pas le câble. •• Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

Connexion de la soundbar

Connexion de l’alimentation électrique Utilisez les composants d’alimentation (1, 2, 3) pour connecter les unités aux prises électriques dans l’ordre suivant : 1.) Caisson de basse  2.) Unité principale Soundbar. Reportez-vous aux illustrations ci-dessous. •• Pour plus d’informations sur l’alimentation et la consommation électriques requises, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Partie inférieure de l’unité principale Soundbar)

Hdmi out

Arrière du Caisson de basse

Partie inférieure de l’unité principale Soundbar

Connexion de l’alimentation électrique

•• Veillez à poser l’adaptateur CA/CC à plat sur une table ou sur le sol. Si l’adaptateur CA/CC pend et que l’entrée du cordon CA est située face vers le haut, de l’eau ou d’autres substances étrangères risquent de pénétrer dans l’adaptateur et d’entraîner des dysfonctionnements.

Connexion de la Soundbar au Caisson de basse Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

Connexion automatique entre le Caisson de basse et la Soundbar Lorsque vous mettez l’appareil sous tension après avoir connecté les câbles d’alimentation à la Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar. •• Une fois l’appariement automatique effectué, les indicateurs bleus situés à l’arrière du Caisson de basse s’allument.

Témoins indicateurs LED sur l’arrière du Caisson de basse LED

Description Connexion réussie (fonctionnement normal)

Résolution Vérifiez si le câble d’alimentation sur l’unité principale Soundbar est connecté

correctement ou attendez un moment.

(Si le clignotement continue, essayez de connecter manuellement le Caisson de basse. Voir page 7.)

Vérifiez que le câble d’alimentation sur

l’unité principale Soundbar est connecté

correctement. Reconnectez. Reportez-vous aux

instructions sur la connexion manuelle à la page 7.

Reportez-vous aux informations de Clignotement

contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue À vérifier avant d’effectuer la connexion manuelle •• Vérifiez que les câbles d’alimentation pour la Soundbar et le Caisson de basse sont connectés correctement. •• Assurez-vous que la Soundbar est allumée. 1. Appuyez sur la touche ID SET à l’arrière du Caisson de basse, et maintenez-la enfoncée pendant au moins 5 secondes. L’indicateur rouge à l’arrière du Caisson de basse s’éteint et l’indicateur bleu clignote.

Arrière du Caisson de basse

2. Éteignez la Soundbar. 3. Appuyez sur la touche VOL de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes, avec la Soundbar éteinte (OFF).

4. Le message ID SET s’affiche sur l’écran de la Soundbar pendant 1,3 secondes, puis disparaît.

5. Quand l’indicateur bleu sur le Caisson de basse clignote, mettez la Soundbar sous tension en appuyant sur la touche (Alimentation) sur le côté droit de l’unité principale ou sur la télécommande. 6. Lorsque la connexion est établie avec succès, l’indicateur bleu situé sur l’arrière du Caisson de basse cesse de clignoter et reste allumé. •• Si le procédé de connexion échoue, l’indicateur bleu clignote en continu. Passez à l’étape 1 et recommencez. REMARQUES •• Ne branchez pas le cordon d’alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées. •• Avant de déplacer ou d’installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d’alimentation. FRA - 7

•• Si l’unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l’arrière s’allumera en rouge après avoir clignoté en bleu plusieurs fois. •• Si vous utilisez un appareil qui utilise la même fréquence (5,8 GHz) que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son. •• La distance de transmission maximale du signal sans fil de l’unité principale est d’environ 10 mètres, mais peut varier en fonction de votre environnement d’exploitation. Si un mur en béton armé ou métallique se trouve entre l’unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

Contrôlez le port HDMI OUT (TV-ARC) de l'unité principale Soundbar.

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI (non fourni) tel qu’illustré. 2. «TV ARC» apparaît sur la fenêtre d’affichage de l’unité principale Soundbar et vous pouvez entendre le son du téléviseur. •• Si le son du téléviseur est inaudible, appuyez sur la touche

(Source) de la télécommande ou

le côté droit de la Soundbar pour passer au mode «D.IN». L’écran affiche successivement «D.IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.

•• Si «TV ARC» n’apparaît pas sur la fenêtre d’affichage de l’unité principale Soundbar, vérifiez que le câble est connecté au bon port. •• Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar. REMARQUES •• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur. •• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC). •• Il est recommandé d’utiliser un câble HDMI sans fil si possible. Si vous utilisez un câble HDMI à fil, utilisez un câble dont le diamètre est inférieur à 14 mm. •• Anynet+ doit être allumé. •• Cette fonction n’est pas disponible si le câble HDMI ne prend pas en charge l’ARC.

Méthode 2. Connexion sans fil Connexion à un téléviseur via Bluetooth Lorsqu’un téléviseur est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage. •• Seul un téléviseur à la fois peut être connecté.

1. Raccordez un câble HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT de votre appareil numérique. 2. Raccordez un câble HDMI (non fourni) de la prise HDMI OUT (TV-ARC) au dos du produit à la prise HDMI IN de votre téléviseur.

Précautions

•• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l’abri de l’eau et de l’humidité. •• Pour des performances d’écoute optimales, assurez-vous que la zone autour de l’emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d’obstacles.

Passez au vrai son surround sans fil en connectant votre kit d’enceintes arrière sans fil Samsung (SWA-8500S) à votre Soundbar (vendue séparément). Pour plus d’informations, reportez-vous au manuel du kit d’enceintes arrière sans fil Samsung.

Connexion à votre téléviseur

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil. •• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. –– Lorsque vous utilisez un câble optique, cette fonction peut être prise en charge par les téléviseurs Samsung Smart TV 2017 qui prennent en charge le Bluetooth. –– Cette fonction vous permet également d’utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un câble Connexion à l’aide d’un câble optique Partie inférieure de la Soundbar

(optical)

Câble optique USB (5V 0.5A)

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l’aide d’un câble optique numérique.

Appuyez sur la touche

(Source) sur le panneau côté droit ou la télécommande puis

sélectionnez le mode «D.IN». •• Lorsque la Soundbar est connectée à un téléviseur Samsung Smart TV après 2017, la fonction Bluetooth POWER s’allume automatiquement pour activer la Soundbar et permettre le contrôle avec la télécommande du téléviseur. (Reportez-vous à la page 23 pour les détails sur Bluetooth POWER.)

Auto Power Link Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension. 1. Raccordez la Soundbar au téléviseur à l’aide d’un câble optique numérique.

(Source) sur le panneau côté droit ou la télécommande puis

sélectionnez «D.IN». 3. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver le Auto Power Link. •• Par défaut, le Auto Power Link est réglé sur ON. (Pour désactiver cette fonction, désactivez l’alimentation automatique à l’aide de la Soundbar.) •• Selon l’appareil connecté, il se peut que le Auto Power Link ne fonctionne pas. •• Cette fonction est disponible uniquement en mode «D.IN».

Connexion d’un téléviseur à l’aide d’un câble HDMI Contrôle de (ARC) au port

Partie inférieure de la Soundbar

HDMI IN de votre téléviseur.

(Source) sur le panneau côté droit ou la télécommande puis

sélectionnez «BT». 2. Changez «BT» sur «BT PAIRING». •• Si «BT READY» apparaît, appuyez et maintenez enfoncée la touche

côté droit de la Soundbar ou sur la télécommande pendant plus de 5 secondes pour afficher «BT PAIRING». 3. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au manuel du téléviseur.) 4. Sélectionnez «[AV] Samsung Soundbar Mxxx M-Series» dans la liste sur l’écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion. •• Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l’affichage avant de la Soundbar. 5. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar. FRA - 11

Si la connexion de l’appareil échoue •• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Mxxx M-Series» apparaît dans la liste, supprimez-la. •• En mode «BT», appuyez et maintenez enfoncée la touche

(Source) pendant plus de 5 secondes

sur le panneau côté droit de la Soundbar ou de la télécommande pour passer au mode «BT PAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar Mxxx M-Series» dans la liste de recherche du téléviseur.

Que signifient les états BT READY et BT PAIRING? •• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter la Soundbar à partir d’un appareil mobile connecté précédemment. •• BT PAIRING : Dans ce mode, vous pouvez procéder à la connexion à un nouvel appareil. (En mode «BT», appuyez et maintenez enfoncée la touche

(Source) pendant plus de 5 secondes

sur le côté droit de la Soundbar ou de la télécommande.) REMARQUES •• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>. •• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m. •• La Soundbar s’éteint automatiquement après 5 minutes en état Prêt. •• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: –– En cas de champ électrique puissant autour de la Soundbar. –– En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. –– Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement. •• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

Déconnexion de la Soundbar à partir du téléviseur Appuyez sur la touche

(Source) sur le panneau côté droit ou la télécommande puis passez à n’importe

quel mode sauf «BT». •• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.) •• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche p (Lecture/Pause) sur la télécommande pendant 5 secondes en mode «BT READY». (Commuter Activé → Désactivé)

(Source) sur le panneau côté droit ou la télécommande puis sélectionnez

«HDMI». 4. Le mode «HDMI» s’affiche sur le panneau d’affichage de la Soundbar et vous pouvez entendre le son.

Connexion à un appareil externe

Raccordez un appareil externe via un réseau câblé ou sans fil pour écouter le son de l’appareil externe via la Soundbar.

Connexion à l’aide d’un câble audio Optique ou Analogique (AUX) Lecteur BD/DVD / Boîtier décodeur / Côté droit de la Soundbar

R - audio - l

 Câble (AUX) audio (non fourni)

Partie inférieure de la Soundbar

XX Raccordez DIGITAL AUDIO IN (OPTICAL) de l’unité principale à la prise OPTICAL OUT de l’appareil source à l’aide d’un câble optique numérique.

YY Sélectionnez le mode «D.IN» en appuyant sur la touche

(Source) sur le panneau côté droit ou

XX Raccordez AUX IN (Audio) de l’unité principale à la prise AUDIO OUT de l’appareil source à l’aide d’un câble audio.

YY Sélectionnez le mode «AUX» en appuyant sur la touche sur la télécommande. FRA - 13

(Source) sur le panneau côté droit ou

Connexion à l’aide d’un câble HDMI Partie inférieure de la Soundbar Appareil externe
