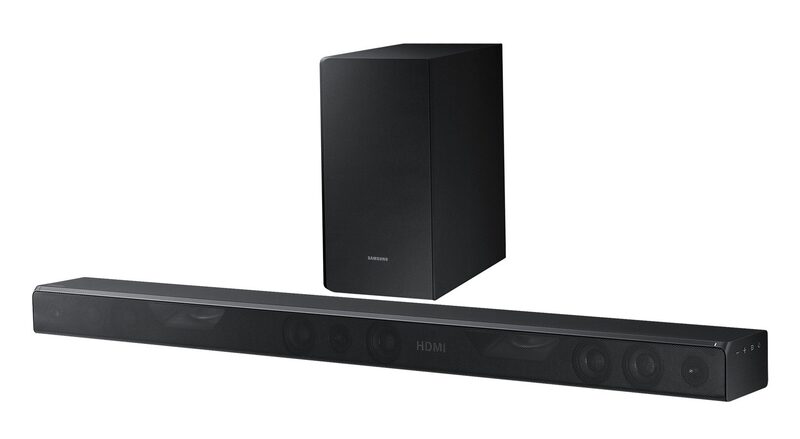

Mode d'emploi Samsung Barre de son 3.1.2, 360W, Dolby Atmos, Wi-Fi, Bluetooth - HW-K850

Sécurité

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.

Électrique. ne pas

Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.

Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA. Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC. Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité.

ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large. • Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès. ATTENTION

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus. • Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

Précautions

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

Dolby atmos®

Ce produit prend en charge Dolby Atmos®.

* Qu’est-ce que Dolby Atmos®?

La technologie Atmos améliore les systèmes audio surround 5.1 existant en ajoutant une enceinte au plafond. L'auditeur est ainsi entouré de son sur 360 degrés, ce qui lui offre une expérience immersive, haute définition, riche, complète et plus profonde. Consultez la page 23 pour savoir comment connecter le système.

Fonctions

Informations relatives à la sécurité

Retrait de la soundbar du mur

Connexions avec le téléviseur à l'aide d'un câble HDMI (numérique)

●● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.

Branchements

Utilisation de la fonction Network Standby On

Annexe

Installation de la fixation murale

Utilisation de l'application Multiroom

Installation

Installation de la Soundbar

●● Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

Connexion de l'appareil à un téléviseur Raccordement de la Soundbar à un téléviseur à l'aide d'un câble optique numérique

Raccordement à des appareils externes

Connexion des appareils pour utiliser Dolby Atmos®

●● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

Câble audio analogique ou optique

Avant de lire le manuel d'utilisation

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

++Icônes utilisées dans le présent manuel Icône

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Vérifiez la présence des accessoires fournis présentés ci-dessous.

Télécommande/ Piles (taille AA) C

Center line

Cordon d'alimentation C TYPE : 700mm

Adaptateur CA/CC (pour l'unité principale)

Vis de fixation : 2 pièces

Support de fixation murale : 2 pièces

Raccordez la fiche CA à l'adaptateur en l'enfonçant jusqu'à entendre un bruit « sec » qui indique qu'ils sont fermement fixés. Fiche CA

(En fonction du pays et du modèle)

N'enlevez pas la fiche CA de l'adaptateur (il ne sera pas retiré après avoir été fixé).

●● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ●● En fonction de la région, l'apparence de la fiche CA peut varier ou elle peut être fournie intégrée à l'adaptateur.

Ligne centrale 2. Alignez la Ligne centrale du modèle papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif. ●● Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

3. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images C-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale. 4. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

●● Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

5. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

6. Installez 2 Support de fixation murale sur la partie inférieure de la Soundbar, en veillant à bien les positionner, en utilisant 2 Vis (M4 x L12). Arrière de la Soundbar

Extrémité droite de la Soundbar

●● Lors de l'assemblage, veillez à ce que les accroches des Support de fixation murale soient placées à l'arrière de la Soundbar. Reportez-vous à l'illustration ci-dessus.

7. Installez la Soundbar, sur laquelle est fixé le Support de fixation murale, en accrochant le Support de fixation murale sur les Vis de fixation sur le mur.

FRA 8. Faites glisser la Soundbar vers le bas, comme indiqué ci-dessous, afin que les Support de fixation murale reposent de manière sûre sur les Vis de fixation. ●● Faites glisser les Support de fixation murale vers le bas depuis la base pour les installer sur les Vis de fixation.

Panneau frontal/de droite

Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade.

Permet de sélectionner les entrées D.IN, AUX, HDMI1, HDMI2, BT.

●● Pour activer le mode BT PAIRING, appuyez sur cette touche et maintenez-la enfoncée en mode BT.

Permet d’allumer et d’éteindre l’alimentation.

Affiche le mode actuellement sélectionné.

●● Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. Quand vous appuyez sur la touche d'alimentation, un retard de 20 secondes se produit avant que l'unité ne produise un son. ●● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. ●● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

Digital audio in (optical)

Permet la connexion à la sortie (optique) numérique d’un appareil externe.

Hdmi out

Transmet les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI.

Hdmi in 1, hdmi in

Permet de recevoir simultanément les signaux numériques audio et vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge.

Hdmi in

Appuyez sur ce bouton pour connecter votre Soundbar à votre réseau en utilisant la configuration Wi-Fi. (Nécessite un smartphone et l'application Samsung Multiroom. Voir page 29.)

Appuyez sur la touche pour connecter la Soundbar à un HUB Samsung (acheté séparément) ou à un réseau. (Nécessite un smartphone et l'application Samsung Multiroom. Voir page 29.)

DC 19V (Entrée de l'alimentation) Branchez l'adaptateur d'alimentation CA/CC sur la prise d'alimentation, puis branchez la fiche d'alimentation CA/CC sur la prise murale.

Micro prise USB. Pour l'actualisation du logiciel. Nécessite un adaptateur USB. (Vendu séparément.) Reportez-vous à la page 32.

●● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble. ●● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.

1. À l'aide d'un câble HDMI, connectez la prise HDMI OUT (TV-ARC) située à l'arrière de l'appareil à la prise HDMI IN de votre téléviseur.

1. Branchez un câble HDMI de la prise jack HDMI IN 1 ou HDMI IN 2 située à l'arrière du produit sur la prise jack HDMI OUT de votre appareil numérique.

Télécommande

Marche/Arrêt Permet d’allumer et d’éteindre l’alimentation.

SOUND Son surround ajoute de la profondeur et de l'ampleur au son. Appuyer sur la touche SOUND plusieurs fois permet de naviguer dans les paramètres du Son surround :

On - surround sound, off - surround sound

• ACTIVER : Diffuse du son à travers toutes les enceintes. • DÉSACTIVER : Diffuse du son à travers le canal d'origine.

Haut/Bas/Gauche/Droite Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite. Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.

Vous pouvez également activer la fonction Wi-Fi SETUP en appuyant et maintenant enfoncée la touche Haut de la télécommande pendant plus de 5 secondes. Vous pouvez également activer la fonction SPK ADD de la Soundbar en appuyant et maintenant enfoncée la touche Bas de la télécommande pendant plus de 5 secondes.

Changement de titre Appuyez sur la touche Droite pour sélectionner la musique suivante ; appuyez sur la touche Gauche pour sélectionner la musique précédente.

Anynet+ Appuyez et maintenez enfoncée la touche Droite pendant environ 5 secondes pour activer ou désactiver la fonction Anynet+. (Par défaut : ON - ANYNET+ ou OFF - ANYNET+) La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être raccordée au téléviseur à l'aide d'un câble HDMI. Auto Power Link Appuyez et maintenez enfoncée la touche Gauche pendant environ 5 secondes pour activer ou désactiver la fonction Auto Power Link. (Par défaut : OFF - POWER LINK ou ON - POWER LINK) Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 22) La fonction Auto Power Link est disponible uniquement en mode D.IN.

EFFECT Vous pouvez choisir entre 6 modes sonores : STANDARD (Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et NIGHT selon le type de source dont vous souhaitez profiter. Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine.

* DRC (Dynamic Range Control) Vous permet d'effectuer une commande de plage dynamique des pistes Dolby Digital. Appuyez et maintenez enfoncée la touche EFFECT pendant environ 5 secondes en mode veille pour activer la fonction DRC (Dynamic Range Control) ON - DRC et OFF - DRC. ●● Faire fonctionner le téléviseur en utilisant sa télécommande.

DESCRIPTIONS SOURCE Permet de sélectionner une source connectée au Soundbar.

* Mode BT PAIRING Pour activer le mode BT PAIRING dans la fonction Bluetooth, appuyez et maintenez enfoncée la touche SOURCE pendant plus de 5 secondes. Lecture/Pause (BT / WIFI) Appuyez sur la touche p pour mettre la musique temporairement en pause. Appuyez à nouveau sur la touche p pour lire la musique sélectionnée. SOURCE

La Soundbar ATMOS dispose d’audio 3.1.2 canaux. Utilisez cette touche pour régler le volume de chaque enceinte. Appuyez sur cette touche, utilisez les touches Gauche/Droite pour choisir une enceinte, puis utilisez les touches Haut/Bas pour augmenter ou baisser le volume.

S'affiche sur OLED lors du réglage du volume FL

* Network Standby Activer/Désactiver Appuyez et maintenez enfoncée la touche LEVEL pendant environ 5 secondes pour activer ou désactiver Network Standby. (Reportez-vous à la page 31)

W SO VO O O U L FE N D R BA R WO SO O U FE N D R BA R

W SO VO O O U L FE N D R BA W R O SO O U FE N D R BA R

(Contrôle du son) Permet de sélectionner TREBLE, BASS ou AUDIO SYNC. Puis, utilisez les boutons Haut/Bas pour régler le volume sur TREBLE ou BASS de -3 à +3. (Contrôle du son) pendant environ 5 secondes Appuyez sur le bouton pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz (Gauche/ Droite) et chaque réglage peut être défini entre -6 ~ +6 (Haut/Bas). Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons (Contrôle du son) pour corriger le problème. Utilisez les boutons Haut/ Bas pour régler le temps de retard audio entre 0 ms ~ 300 ms. En mode BT, la fonction Audio Sync peut ne pas être disponible. L

W SO VO O O U L FE N D R BA R WO SO O U FE N D R BA R

VOL Appuyez sur les touches haut ou bas pour régler le volume.

W SO VO O O U L FE N D R BA W R SO O O U FE N D R BA R

W SO VO O O U L FE N D R BA W SO R O O U FE N D R BA R

Muet Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

W SO VO O O U L FE N D R BA W R O SO O U FE N D R BA R

WOOFER Appuyez sur les touches haut ou bas pour régler le volume du subwoofer sur -12 ou de -6 à +6. Appuyer sur la touche remet le volume du subwoofer sur le niveau 0.

++Commande du volume de la Soundbar avec la télécommande de votre téléviseur

W SO VO O O U L FE N D R BA W R SO O O U FE N D R BA R

W SO VO O O U L FE N D R BA W SO R O O U FE N D R BA R

Appuyez sur la touche

SOUND et maintenez-la enfoncée pendant au moins 5 secondes pendant que la Soundbar est sous tension. 2. Le message « ON - TV REMOTE » s'affiche sur l'écran de votre Soundbar. 3. Dans le menu de votre téléviseur, réglez le haut-parleur du téléviseur sur le mode externe.

●● Non disponible avec les modes TV ARC, BT, HDMI1 et HDMI2. (Disponible uniquement avec les modes D.IN (optique) et AUX) ●● Sur la télécommande du téléviseur, seules les touches de volume et de coupure du son sont disponibles. Les autres touches sont désactivées. ●● Les menus des téléviseurs varient en fonction du fabricant et du modèle de téléviseur. Reportez-vous au manuel d'utilisation de votre téléviseur pour obtenir de plus amples informations. ●● Fabricants prenant en charge cette fonction : -- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA -- Cette fonction peut ne pas être compatible avec la télécommande de votre téléviseur, selon le fabricant. ●● Pour désactiver cette fonction, appuyez sur la touche SOUND pendant 5 secondes. Le message « OFF - TV REMOTE » s'affiche sur l'écran de votre Soundbar.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

●● Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur. ●● Si le téléviseur fournit un port ARC, connectez le câble HDMI sur le port HDMI IN (ARC). ●● Il est recommandé d'utiliser un câble HDMI sans noyau si possible. Si vous utilisez un câble HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 14 mm. ●● La fonction Anynet+ doit être activée. ●● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, activez la fonction Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur. 1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique numérique (non fourni). en mode D.IN.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

3. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver Auto Power Link. ●● Par défaut, Auto Power Link est réglé sur ON. ●● Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner. ●● Cette fonction est disponible uniquement en mode D.IN.

HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc. Comme l’interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio supérieure à la source numérique initialement créée.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour sélectionner HDMI1 ou HDMI2.

3. Le mode HDMI sélectionné s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son. ●● Lorsque Dolby Atmos® est activé, la LED bleue sur le bord droit de la Soundbar s'allume et brille.

Utilisation des touches dissimulées

Touche de télécommande SOUND SOURCE p (Lecture/Pause) VOL

Télécommande de votre téléviseur Activer/Désactiver

Auto Power Down Activer/Désactiver (Mode AUX)

Add speaker

Auto Power Link Activer/Désactiver

Anynet+ Activer/Désactiver

Network Standby Activer/Désactiver

Entrée 2 canaux 5.1 canaux 2 canaux 5.1 canaux 2 canaux 5.1 canaux 2 canaux 5.1 canaux 2 canaux 5.1 canaux

Level voice

SPORTS WOOFER LEVEL WOOFER

Sortie 3.1.2 canaux 3.1.2 canaux 2.1 canaux 3.1 canaux 2.1 canaux 3.1 canaux 3.1 canaux 3.1 canaux 3.1.2 canaux 3.1.2 canaux 3.1.2 canaux 3.1.2 canaux 3.1 canaux 3.1 canaux

* Si la source d'entrée est Dolby Atmos®, une sortie canal 3.1.2 est émise. Le effet sonore n'est pas disponible.

Installation de la fixation murale

++Précautions d’installation

●● Procédez à l'installation sur un mur vertical uniquement.

●● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil.

●● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids.

●● Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. ●● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar. -- Diamètre : M5 -- Longueur : L 35 mm ou plus recommandée ●● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.

●● Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

1. Placez le Guide de fixation murale contre le mur. • •

Le Guide de fixation murale doit être de niveau. Si le téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm en dessous du téléviseur.

Retrait de la soundbar du mur

1. Pour séparer la Soundbar de la monture murale, poussez-la dans le sens de la flèche.

●● Ne vous appuyez pas sur l’unité montée et évitez de la soumettre à des chocs ou des chutes. ●● Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit. ●● Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil. ●● Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur. ●● Pour votre sécurité, dans le cas où vous ne l’utilisez pas en montage mural, veuillez installer l’unité sur une surface plane sécurisée où elle ne risque pas de tomber.

Connexion du subwoofer

●● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ●● Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation. ●● Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrière s'allumera en rouge après avoir clignoté en bleu plusieurs fois. ●● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son. ●● La distance de transmission maximale du signal sans fil entre l'unité principale et le subwoofer est d'environ 32,8 pieds, mais peut varier en fonction de l'environnement d'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal. ●● L'antenne de réception sans fil est intégrée au subwoofer sans fil. Gardez l'unité à l'abri de l'eau et de l'humidité. ●● Pour des performances d'écoute optimales, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil ne présente pas d'obstacles.

Allumez la soundbar, puis appuyez sur la touche

de la télécommande ou à droite de la Soundbar.

3. Le subwoofer peut être automatiquement connecté à la Soundbar.

4. Une fois l'appariement automatique effectué, les indicateurs bleus situés à l'arrière du subwoofer s'allument.

●● Si l'indicateur rouge à l'arrière du subwoofer est allumé, ou si l'indicateur bleu clignote sans interruption, l'appariement automatique ne peut être effectué. Si cela se produit, connectez chaque enceinte manuellement. ●● Vous pourrez profiter d'un meilleur son venant du subwoofer sans fil en sélectionnant un effet sonore. (Reportez-vous à la page 9.) ●● Important : Avant de commencer, insérez les piles dans la télécommande. Reportez-vous à la page 12 pour prendre connaissance des instructions.

La connexion automatique

●● Assurez-vous que la Soundbar et le subwoofer sont branchés. ●● Assurez-vous que la Soundbar est allumée.

1. Appuyez sur la touche ID SET à l'arrière du subwoofer, et maintenez-la enfoncée pendant au moins 5 secondes. L'indicateur rouge à l'arrière du subwoofer s'éteint et l'indicateur bleu clignote. POWER

3. Appuyez sur la touche VOL de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes, avec la Soundbar éteinte (OFF).

4. Le message ID SET s'affiche brièvement sur l'écran de la Soundbar, avant de disparaître.

5. Quand l'indicateur bleu sur le subwoofer clignote, mettez sous tension en appuyant sur la touche droit de l'unité principale ou sur la télécommande.

6. Une fois la connexion établie avec succès, les indicateurs bleus à l'arrière du subwoofer s'allument sans clignoter. ●● Si le processus de connexion échoue, le voyant bleu clignote en continu. Passez à l'étape 1 et recommencez.

État du témoin indicateur led sur le subwoofer

En veille (avec l’unité principale de la Soundbar éteinte)

Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar

Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur)

Connexion réussie (fonctionnement normal)

En veille (avec l’unité principale de la Soundbar éteinte)

Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar

Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur)

Connectez le centre de services.

Raccordement à des appareils

BRANCHEMENTS 4. Configuration de Dolby Atmos® sur votre lecteur BD ou un autre appareil.

• Vérifiez les options de sortie audio à l'aide du menu des paramètres de votre lecteur BD, ou d'un autre appareil. • Assurez-vous que « Aucun encodage » est sélectionné pour le flux binaire des options de sortie audio. p.ex. sur un lecteur Samsung : Accueil  Paramètres  Son  Sortie numérique : Sélectionnez flux binaire (non traité).

• Si les options de sortie audio comprennent un flux audio secondaire, assurez-vous qu'il est réglé sur « Off ». ●● Dolby Atmos® ne fonctionne qu'avec le mode HDMI. Il n'est pas compatible avec d'autres sources d'entrée. ●● Dolby Atmos® ne fonctionne qu'avec les canaux 3.1.2. ●● Assurez-vous que le contenu prend en charge Dolby Atmos®.
