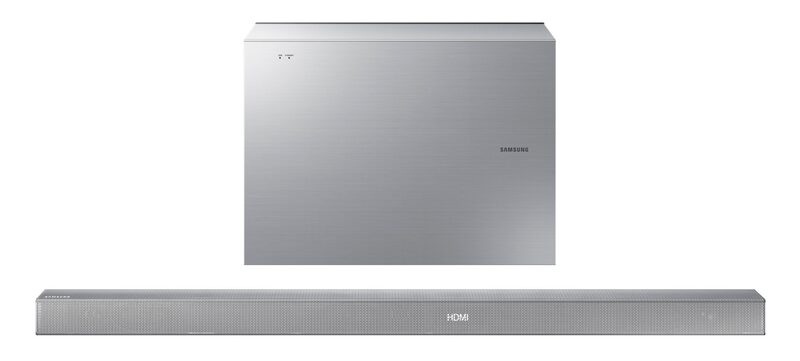

Mode d'emploi Samsung Barre de son silver 340W, Bluetooth, caisson de basse sans fil - HW-K551

Sécurité

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Ce symbole indique la présence d’une haute tension à l’intérieur. Il est dangereux de mettre en contact quoi que ce soit avec une partie interne de ce produit.

Électrique. ne pas

Ce symbole indique la présence d’importantes instructions concernant le fonctionnement et la maintenance jointes avec ce produit.

Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA. Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC. Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité.

ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large. • Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès. ATTENTION

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus. • Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

Précautions

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE, [Télécommande fournie avec] Ce produit contient une pile par pièce/bouton. Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement 2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

Fonctions

Informations relatives à la sécurité

Installation

Installation de la Soundbar

Retrait de la Soundbar du mur

Tépannage

Connexion du caisson de graves

Connexion de l'appareil à un téléviseur

Installation de la fixation murale

Branchements

●● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.

Connexion du SWA-8000S (Vendu séparément)

●● Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

Raccordement de la Soundbar à un téléviseur à l'aide d'un câble optique numérique Connexions avec le téléviseur à l'aide d'un câble HDMI (numérique) TV SoundConnect

Raccordement à des appareils externes

●● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

Câble audio analogique ou optique Câble HDMI USB

Avant de lire le manuel d'utilisation

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

++Icônes utilisées dans le présent manuel Icône

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Vérifiez la présence des accessoires fournis présentés ci-dessous.

Télécommande / Batterie Lithium (3V : CR2032)

Cordon d'alimentation : 2 pièces

Center line

A-TYPE : 616mm B-TYPE : 360mm

Vis de fixation : 2 pièces

Support de fixation murale G

Support de fixation murale D

●● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ●● Les câbles adaptateur Micro USB à USB et HDMI sont vendus séparément. Pour les acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

Ligne centrale 2. Alignez la Ligne centrale du modèle papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif. ●● Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

A-TYPE : 616mm B-TYPE : 360mm

3. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale. 4. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

●● Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

FRA 5. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

6. Utilisez les deux Vis (M4 x L12) pour fixer le Support de fixation murale G et D à l'arrière de la Soundbar. Pour une bonne fixation, veillez à aligner les excroissances de la Soundbar et les trous des supports. Arrière de la Soundbar

Extrémité droite de la Soundbar ●● Lors du montage, vérifiez que le crochet du Support de fixation murale est positionné vers le bas.

●● Les fixations droite et gauche ont des formes différentes. Veillez à bien les positionner.

7. Installez la Soundbar, sur laquelle est fixé le Support de fixation murale, en accrochant le Support de fixation murale sur les Vis de fixation sur le mur. ●● Inclinez légèrement la Soundbar pour insérer les deux têtes de Vis de fixation dans les trous du Support de fixation murale. Poussez la Soundbar dans la direction de la flèche pour bien fixer les deux côtés.

Panneau frontal/de droite

Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade.

Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV, USB. ●● Lorsque l’appareil est sous tension, si vous appuyez pendant plus de 3 secondes, le sur le bouton (Muet). Pour annuler la bouton fonctionne en (Muet), appuyez à configuration du bouton pendant plus de 3 nouveau sur le bouton secondes.

Permet d’allumer et d’éteindre l’alimentation.

Capteur de la Télécommande

Affiche le mode actuellement sélectionné.

●● Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. ●● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. ●● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

Digital audio in (optical)

Permet la connexion à la sortie (optique) numérique d’un appareil externe.

DC 24V (Entrée de l'alimentation)

Vous pouvez lire la musique à partir du périphérique de mémoire USB en raccordant le câble du périphérique de mémoire Micro USB ou le câble adaptateur Micro USB à USB (non fourni). Reportez-vous aux spécifications relatives au câble adaptateur Micro USB à USB à la page 24.

Branchez la prise de l'adaptateur CC à la prise d’alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale.

(optical)

Permet la connexion à la sortie analogique d’un périphérique externe.

Hdmi in

Permet de recevoir simultanément les signaux numériques audio et vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge.

Hdmi out (tv-arc)

Transmet les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI.

●● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble. ●● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés. ●● Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

Télécommande

SOURCE Permet de sélectionner une source connectée au Soundbar.

Muet Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent. Répéter Vous pouvez régler la fonction Répéter lorsque vous écoutez de la musique à partir d'une clé USB. OFF - REPEAT : Permet d'annuler la lecture répétée. TRACK - REPEAT : Permet de répéter la lecture d'une piste. ALL - REPEAT : Permet de répéter la lecture de toutes les pistes. RANDOM - REPEAT : Permet de lire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.) Saut en avant Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton ], le fichier suivant est sélectionné. Bluetooth POWER Maintenez enfoncé le bouton Bluetooth POWER de la télécommande pour activer et désactiver la fonction Bluetooth POWER On. Pour plus de détails, reportez-vous aux pages 22 et 28. SOUND Son surround ajoute de la profondeur et de l'ampleur au son. Appuyer sur la touche SOUND plusieurs fois permet de naviguer dans les paramètres du Son surround :

Off - anynet+, on - anynet+

La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être raccordée au téléviseur à l'aide d'un câble HDMI. Appuyez sur la touche  et maintenez-la enfoncée pendant environ 5 secondes pour activer ou désactiver la fonction Auto Power Link (Lien de mise sous tension automatique).

Off - power link, on - power link

*A  uto Power Link Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 20) La fonction Auto Power Link est disponible uniquement en mode D.IN.

Sound effect

Vous pouvez choisir entre 6 modes sonores : STANDARD (Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et NIGHT selon le type de source dont vous souhaitez profiter. Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine.

* DRC (Contrôle de plage dynamique) Vous permet d'appliquer un contrôle de plage dynamique au Dolby Digital. Appuyez et maintenez la pression sur le bouton SOUND EFFECT pendant 5 secondes environ en mode STANDBY pour activer ou désactiver la fonction DRC (Contrôle de plage dynamique).

DESCRIPTIONS Marche/Arrêt Permet d’allumer et d’éteindre l’alimentation.

Lecture/Pause Appuyez sur le bouton p pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton p pour lire le fichier sélectionné.

Saut en arrière Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton [, le fichier précédent est sélectionné.

Sound control

Appuyez pour sélectionner TREBLE, BASS, SUBWOOFER LEVEL, AUDIO SYNC, REAR SPEAKER, ou REAR LEVEL. Utilisez ensuite les touches ,  pour ajuster le volume TREBLE ou BASS entre -6 et +6, ainsi que le volume SUBWOOFER LEVEL qui peut être réglé de -12, -6 à +6. Appuyez sur le bouton SOUND CONTROL pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 ~ +6. Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons SOUND CONTROL pour corriger le problème. Utilisez les boutons ,  pour régler le temps de retard audio entre 0 ms ~ 300 ms. En mode USB, en mode TV et en mode BT, la fonction Audio Sync peut ne pas fonctionner. Pour activer ou désactiver le son du haut-parleur arrière, sélectionnez REAR SPEAKER dans les réglages audio, puis réglez le volume entre OFF-RS et ON-RS à l'aide des touches  et . Pour contrôler le son du niveau arrière, sélectionnez REAR LEVEL dans les réglages audio, puis réglez le volume entre RS -6 et +6 à l'aide des touches  et .

●● Le REAR SPEAKER et le mode REAR LEVEL ne sont disponibles que lorsque vous raccordez le SWA-8000S (vendu séparément). -- Si le SWA-8000S n'est pas raccordé, REAR SPEAKER et REAR LEVEL restent affichés mais leurs fonctions sont indisponibles. ●● Faire fonctionner le téléviseur en utilisant sa télécommande.

Volume Règle le niveau de volume de l’unité.

++Commande de la Soundbar avec la télécommande de votre téléviseur

Appuyez sur la touche

SOUND et maintenez-la enfoncée pendant au moins 5 secondes pendant que la Soundbar est sous tension. 2. Le message « ON - TV REMOTE » s'affiche sur l'écran de votre Soundbar.

3. Dans le menu de votre téléviseur, réglez le haut-parleur du téléviseur sur le mode externe. ●● Non disponible si la fonction TV ARC ou le mode HDMI sont utilisés. ●● Avec cette fonction, toutes les touches sont grisées, sauf VOL +/- et les touches (Muet). ●● Les menus des téléviseurs varient en fonction du fabricant et du modèle de téléviseur. Reportez-vous au manuel d'utilisation de votre téléviseur pour obtenir de plus amples informations. ●● Fabricants prenant en charge cette fonction : -- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA -- Cette fonction peut ne pas être compatible avec la télécommande de votre téléviseur, selon le fabricant. ●● Pour désactiver cette fonction, appuyez sur la touche SOUND pendant 5 secondes. Le message « OFF - TV REMOTE » s'affiche sur l'écran de votre Soundbar.

(Muet) de votre télécommande pendant 5 à 6 secondes jusqu'à ce que le message ID SET s'affiche sur l'écran de la Soundbar. 3. Vérifiez que le module de réception sans fil est en mode Standby (la LED s'allume en Rouge).

4. Appuyez sur le bouton ID SET à l'arrière avec une aiguille pendant 5 à 6 secondes jusqu'à ce que le voyant LINK LED du Module de réception sans fil clignote (en Bleu).

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, activez la fonction Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur. 1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique numérique. en mode D.IN.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

3. Appuyez sur la touche  de la télécommande pendant 5 secondes pour activer ou désactiver Auto Power Link. ●● Par défaut, Auto Power Link est réglé sur ON. ●● Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

●● Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur. ●● Si le téléviseur fournit un port ARC, connectez le câble HDMI sur le port HDMI IN (ARC). ●● Il est recommandé d'utiliser un câble HDMI sans noyau si possible. Si vous utilisez un câble HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 14 mm. ●● La fonction Anynet+ doit être activée. ●● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.

Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en charge la fonction TV SoundConnect.

1. Allumez le téléviseur et le Soundbar. 2. Appuyez sur la touche en mode TV.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.

4. Sélectionnez <Oui> pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur.

CONNEXIONS AVEC LE TÉLÉVISEUR À L'AIDE D'UN CÂBLE HDMI (NUMÉRIQUE)

BRANCHEMENTS ●● Si le processus d'appariement TV SoundConnect échoue, accédez à SoundConnect dans le menu Son du téléviseur, sélectionnez Ajouter un nouvel appareil et mettez Ajouter un nouvel appareil sur ACTIVÉ, puis réessayez. ●● Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect. ●● Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée. ●● Pour interrompre la connexion existante, appuyez sur la touche p de la télécommande et maintenez-la enfoncée pendant 5 secondes ou passez à un autre mode. Pour raccorder la Soundbar à l'autre téléviseur, suivez les Étapes 1 à 4 ci-dessus. ●● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du téléviseur.) ●● Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare. ●● Si la distance entre le téléviseur et le Soundbar dépasse 10 m, la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect. ●● Portée pour la plage de fonctionnement de TV SoundConnect: -- Portée recommandée pour l'appariement : 2 m maxi. -- Portée de fonctionnement recommandée : 10 m maxi.

●● Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre audio ne commandent pas le téléviseur.

++Utiliser la fonction Bluetooth POWER On

La fonction Bluetooth POWER On est disponible une fois la Soundbar connectée avec succès à un téléviseur compatible Bluetooth à l’aide de TV SoundConnect. Lorsque la fonction Bluetooth POWER On est activée, si vous allumez ou éteignez le téléviseur connecté, la Soundbar s’allume ou s’éteint également. 1. Connectez votre téléviseur à la Soundbar à l’aide de la fonction TV SoundConnect.

2. Appuyez sur les boutons Bluetooth POWER du Soundbar et de la télécommande. ON - BLUETOOTH POWER s’affiche sur l’écran du Soundbar. • •

ON - BLUETOOTH POWER : Le Soundbar s’active et se désactive lorsque vous allumez ou éteignez le téléviseur. OFF - BLUETOOTH POWER : Le Soundbar s’éteint uniquement lorsque vous éteignez le téléviseur.

●● Cette fonction est prise en charge uniquement par les téléviseurs Samsung sortis à partir de 2013.

CÂBLE AUDIO ANALOGIQUE OU OPTIQUE

Cette unité est équipée d'une prise d'entrée optique numérique et d'une prise d'entrée audio analogique (AUX), ce qui vous permet de la raccorder à des appareils externes de deux manières différentes. Câble Audio (non fourni) AUX OUT

Lecteur BD/ DVD/ Décodeur/ Console de jeux

Câble Optique DIGITAL AUDIO IN (OPTICAL)

DIGITAL AUDIO IN (OPTICAL) DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) HDMI IN

DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) AUX IN

USB (5V 0.5A) AUX IN AUX IN

1. Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble audio. 2. Appuyez sur la touche en mode AUX.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

1. Raccorder DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique. 2. Appuyez sur la touche en mode D.IN.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

RACCORDEMENT À DES APPAREILS EXTERNES

HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc. Comme l’interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio supérieure à la source numérique initialement créée.

DIGITAL AUDIO IN (OPTICAL)

DIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A)

Utilisez une pièce de monnaie

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d’une montre pour le retirer comme indiqué sur la figure ci-dessus.

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d’une montre jusqu’en butée pour le remettre en place.

Installation de la soundbar

++Précautions d’installation

●● Procédez à l'installation sur un mur vertical uniquement.

●● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil.

●● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids.

●● Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. ●● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar. -- Diamètre : M5 -- Longueur : L 35 mm ou plus recommandée ●● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.

●● Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

1. Placez le Guide de fixation murale contre le mur. • •

Le Guide de fixation murale doit être de niveau. Si le téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm en dessous du téléviseur.

Installation de la fixation murale

A-TYPE : 616mm B-TYPE : 360mm

Retrait de la soundbar du mur

●● Ne vous appuyez pas sur l’unité montée et évitez de la soumettre à des chocs ou des chutes. ●● Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit. ●● Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil. ●● Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur. ●● Pour votre sécurité, dans le cas où vous ne l’utilisez pas en montage mural, veuillez installer l’unité sur une surface plane sécurisée où elle ne risque pas de tomber.

1. Pour retirer la Soundbar du support mural, poussez-la dans la direction de la flèche, puis retirez-la comme indiqué sur l'image.

●● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ●● Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.

Connexion automatique au caisson de graves

L'ID d'appariement du subwoofer est prédéfini à l'usine et l'unité principale et le subwoofer doivent être appariés (raccordés sans fil) automatiquement lorsqu'ils sont mis sous tension. • Lorsque le subwoofer est connecté, le voyant LED d'appariement bleu cesse de clignoter pour rester allumé.

Connexion manuelle au caisson de graves

Si le voyant LED bleu ne cesse de clignoter lorsque l'unité principale et le subwoofer sont allumés, définissez l'ID en suivant les étapes ci-dessous. ●● Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 10 pour prendre connaissance des instructions.

1. Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA.

2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un petit objet pointu. •

Le témoin de veille s’éteint et le témoin de liaison (LED bleue) clignote rapidement.

3. Alors que l’unité principale est hors tension (en mode STANDBY), appuyez sur la touche télécommande pendant 5 secondes.

4. Le message ID SET apparaît sur l'écran de la Soundbar.

5. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote. • • • •

L’unité principale et le caisson de basses sont à présent liés (connectés).

Le voyant d'LINK (LED bleue) sur le subwoofer doit rester allumé et ne pas clignoter.

Si le voyant d'LINK ne reste pas bleu, cela signifie que le processus d'appariement a échoué. Éteignez l'unité principale et recommencez à partir de l'Étape 2.

Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores. (Reportez-vous à la page 8)

●● L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité. ●● Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

État du témoin indicateur led sur le subwoofer

En veille (avec l’unité principale de la Soundbar éteinte)

Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar

Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur)

Connexion réussie (fonctionnement normal)

En veille (avec l’unité principale de la Soundbar éteinte)

Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar

Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur)

Connectez le centre de services.

●● Avant de déplacer ou d'installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation. ●● Si l'unité principale est éteinte, le subwoofer sans fil est en mode veille et la LED DE VEILLE sur le devant clignote en rouge (pas de LED bleue). ●● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son. ●● La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal. ●● Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil.

(vendu séparément)

●● Passez au vrai son surround sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-8000S) à votre Soundbar. (Vendu séparément) ●● Veuillez connecter le subwoofer avant de connecter le module de réception sans fil. ●● Utilisez le câble d'enceinte pour connecter le module de réception sans fil aux enceintes. ●● Branchez le cordon d'alimentation sur une prise de courant. La LED s'allume. 1. Pendant que l'unité principale s'éteint (en mode STANDBY), appuyez sur la touche et maintenez-la enfoncée pendant 5 secondes.

2. Le message ID SET s'affiche sur l'écran de votre Soundbar.

3. Branchez le cordon électrique du module de réception sans fil (SWA-8000S) sur une prise murale CA.

4. Allumez la Soundbar lorsque le voyant d'appariement (LED bleue) du SWA-8000S clignote rapidement.

5. Lorsque les voyants d'appariement (LED bleues) du subwoofer et du SWA-8000S clignotent, puis restent allumés, le SWA-8000S est connecté. ●● Cela peut prendre quelques minutes. ●● Une fois connectés, votre Soundbar et votre module de réception sans fil se reconnectent automatiquement même après que vous les avez éteints et rallumés. Si le Module de réception sans fil n'est pas relié à votre Soundbar (la LED s'allume en rouge), connectez-les comme suit : 1. Éteignez votre Soundbar.

Allumez la soundbar à l'aide de la touche

de votre télécommande et patientez quelques instants. Les deux systèmes sont connectés lorsque le voyant LED D'APPARIEMENT reste allumé (en bleu).
