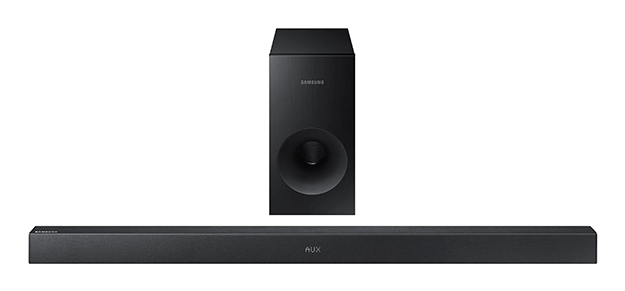

Mode d'emploi barre de son Samsung HW-K360

Fonctionnalités

Application Samsung Remote

Tenez la télécommande de votre Soundbar dans le creux de votre main avec un appareil intelligent Android doté de l'application Samsung Audio Remote. Cette application pratique vous permet de contrôler toutes les fonctions de base de votre Soundbar telles que la mise sous/hors tension, le volume et les commandes multimédia. Elle vous permet également de contrôler des fonctions personnalisables telles que l'égalisateur.

Expansion du son ambiophonique

La fonctionnalité Expansion du son ambiophonique ajoute de la profondeur et de la grandeur au son.

Écoutez le contenu audio de votre téléviseur via la Soundbar, en connectant votre téléviseur et la Soundbar par Bluetooth à TV SoundConnect. La simplicité de connexion et l'absence de câbles qui trainent entre la Soundbar et le téléviseur vous permet de mettre en valeur le design plat et sobre de deux systèmes, tout en conservant une apparence soignée de votre espace. Vous contrôlez facilement la Soundbar et le téléviseur depuis une seule télécommande.

Vous pouvez connecter un périphérique Bluetooth à la Soundbar pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil !

Prise en charge de la fonction USB HOST

Vous pouvez connecter des périphériques de stockage USB externes (lecteurs MP3, clé USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB HOST de la Soundbar.

Mise en marche

AVERTISSEMENTS RELATIFS A LA SÉCURITÉ

POUR LIMITER LES RISQUES DE DÉCHARGE ÉLECTRIQUE, NE RETIREZ JAMAIS LE CACHE (NI L'ARRIÈRE DE L'APPAREIL).

LES PIÈCES QU'IL CONTIENT NE SONT PAS RÉPARABLES PAR L'UTILISATEUR.VEUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION. Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.

Assurez-vous que l'alimentation CA de votre domicile est conforme aux instructions d'alimentation indiquées sur l'étiquette d'identification située en bas de votre appareil. Posez votre appareil sur une surface horizontale appropriée (meuble), en veillant à laisser un espace suffisant (de 7 à 10 cm) autour de ce dernier afin de permettre la ventilation. Veillez à ne pas obstruer les orifices de ventilation. Ne posez pas l'appareil sur un amplificateur ou un autre appareil susceptible de devenir chaud. Cet appareil est conçu pour une utilisation en continu. Pour éteindre complètement l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d’orage, débranchez la fiche CA de la prise murale. Les pointes de tension occasionnées par les éclairs risquent d'endommager l'appareil.

N’exposez pas l’appareil à la lumière directe du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.

Protégez l'appareil contre l'humidité (ex. : vases), contre La pile utilisée dans cet appareil contient des produits les sources de chaleur excessive (ex. : une cheminée) ou chimiques néfastes pour l’environnement. Ne jetez pas la contre les appareils susceptibles de générer des champs pile avec vos déchets ménagers. N'exposez pas la pile à magnétiques ou électriques importants. Débranchez le une source de chaleur excessive, à la lumière directe du câble d'alimentation de la prise murale CA en cas de soleil ou à des flammes. dysfonctionnement de l’appareil. Ne court-circuitez pas, ne démontez pas et ne faites pas Cet appareil n'est pas destiné à un usage industriel. Il est surchauffer la pile. Il existe un risque d'explosion si la pile destiné exclusivement à un usage personnel. De la n'est pas remplacée correctement. Lorsqu'un condensation peut se former si votre appareil est stocké remplacement est nécessaire, utilisez uniquement le dans un lieu où la température est basse. même type de pile ou un modèle équivalent. Si l'appareil a été transporté pendant l’hiver, attendez environ 2 heures pour qu'il atteigne la température ambiante avant toute utilisation. AVERTISSEMENT : N'INGÉREZ PAS LA PILE. RISQUE DE BRÛLURE PAR PRODUIT CHIMIQUE. La télécommande fournie avec cet appareil contient une pile pièce/bouton. Si vous avalez la pile pièce/bouton, cela peut entraîner des brûlures internes graves en seulement 2 heures et qui peuvent être mortelles. Maintenez les piles neuves et usagées hors de portée des enfants. Si le compartiment de la pile ne ferme pas correctement, cessez d'utiliser la télécommande et maintenez-la hors de portée des enfants. Si vous pensez qu'il est possible que la pile ait été avalée ou placée à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

Caractéristiques techniques

●● Les figures et les illustrations présentes dans le présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence réelle de l'appareil.

Connexion à des périphériques

●● Des frais de gestion pourront vous être facturés dans les cas suivants°: (a) vous demandez l'intervention d'un ingénieur mais il s'avère que l'appareil ne présente aucun défaut (c.-à-d. que l'utilisateur n'a pas lu le manuel d'utilisation). (b) vous portez l'appareil dans un centre de réparation mais il s'avère que celui-ci ne présente aucun défaut (c.-à-d. que l'utilisateur n'a pas lu le manuel d'utilisation). ●● Vous serez informé du montant des frais de gestion avant la visite d'un technicien.

Vous pouvez lire des fichiers musicaux stockés sur les périphériques de stockage USB via la Soundbar. Affichage

Port USB DIGITAL AUDIO IN (OPTICAL)

DIGITAL AUDIO IN (OPTICAL)

Câble adaptateur Micro USB à USB (non fourni)

1. Raccordez un câble adaptateur Micro USB à USB à un câble USB 2.0 vers Micro USB (Type B) à une extrémité et une prise USB 2.0 femelle standard (Type A) à l'autre extrémité du câble Micro USB de la Soundbar. ●● Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'acheter, contactez un Centre de service Samsung ou le Service client de Samsung. 2. Branchez votre périphérique USB sur l'extrémité femelle du câble adaptateur.

3. Appuyez sur le bouton situé sur le côté droit de l'unité principale ou sur le bouton SOURCE (SOURCE) de la télécommande pour sélectionner le mode USB (USB). 4. USB (USB) apparaît sur l’écran d’affichage. • •

La connexion de la Soundbar au périphérique USB est établie.

La Soundbar s’éteint automatiquement (Mise hors tension automatique) si aucun périphérique USB n'a été connecté après plus de 5 minutes.

++Avant de brancher un périphérique USB L'utilisateur doit connaître les points suivants :

●● Si le nom d'un fichier sur un périphérique USB dépasse 10 caractères, il ne s'affiche pas sur l’écran de la Soundbar. ●● Cet appareil peut ne pas être compatible avec certains types de support de stockage USB. ●● La Soundbar prend en charge les systèmes de fichiers FAT16 et FAT32. -- Le système de fichiers NTFS n’est pas pris en charge.

●● Branchez des périphériques USB sur le port USB de l'appareil à l'aide d'une prise USB 2.0 micro-USB sur le câble adaptateur de prise femelle 2.0 USB. Dans le cas contraire, vous pouvez rencontrer un problème de compatibilité USB. ●● Ne branchez pas plusieurs périphériques de stockage sur l'appareil via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement. ●● Les protocoles PTP des caméras numériques ne sont pas pris en charge.

●● Ne retirez pas le périphérique USB lorsque des fichiers sont en cours de transfert.

●● Les fichiers musicaux protégés par DRM (MP3, WMA) de sites Web commerciaux ne peuvent pas être lus. ●● Les disques durs externes ne sont pas pris en charge.

BRANCHEMENTS ●● Les téléphones mobiles ne sont pas pris en charge. ●● Liste des types de format de fichier compatibles : Codec

128Ko/s à 192Ko/s 5.1ch 320 Ko/s

48Ko/s à 64Ko/s 5.1ch 160 Ko/s

●● Si un trop grand nombre de dossiers et de fichiers sont stockés sur le périphérique USB, il peut falloir un peu de temps pour que la Soundbar accède aux fichiers et les lise.

Appuyez sur le bouton (Source) situé sur le panneau latéral de l'unité principale ou sur le bouton SOURCE (SOURCE) de la télécommande pour sélectionner le mode de votre choix.

Mode BLUETOOTH TV SoundConnect Mode USB

++FONCTION DE MISE HORS TENSION AUTOMATIQUE L'appareil s'éteint automatiquement dans les situations suivantes : ●● Mode D.IN / BT / TV / USB

-- S'il n'y a aucun signal audio pendant 5 minutes.

-- Si le câble AUX est débranché pendant 5 minutes.

-- Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché.

Pour activer ou désactiver la fonction Mise hors tension automatique, maintenez le bouton p enfoncé pendant 5°secondes. ON - AUTO POWER DOWN (ACTIVÉE - MISE HORS TENSION AUTOMATIQUE) / OFF - AUTO POWER DOWN (DÉSACTIVÉE - MISE HORS TENSION AUTOMATIQUE) apparaît à l'écran.

POUR CONNECTER LA SOUNDBAR À UN PÉRIPHÉRIQUE BLUETOOTH Vérifiez que le périphérique Bluetooth prend en charge la fonction Écouteurs stéréo compatible au Bluetooth.

1. Appuyez sur le bouton (Source) situé sur le panneau latéral de l'unité principale ou sur le bouton SOURCE (SOURCE) de la télécommande pour sélectionner le mode BT (Bluetooth). •

Le message BT READY (BLUETOOTH PRÊT) apparaît sur l'écran avant de la Soundbar.

2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous souhaitez connecter. (Reportez-vous au manuel d'utilisation du périphérique Bluetooth.) 3. Sélectionnez le menu des Écouteurs stéréo sur le périphérique Bluetooth. •

La liste des périphériques détectés s’affiche.

4. Sélectionnez « [AV] Samsung Soundbar Kxxx K-Series » ([AV] Soundbar Samsung Kxxx de la série K) dans la liste. • • •

Avant de lire le manuel d'utilisation

Prenez connaissance des termes suivants avant de lire le manuel d’utilisation.

++Icônes utilisées dans le présent manuel Icône

Indique une situation dans laquelle une fonction est inopérante ou des paramètres peuvent être annulés. Indique des astuces ou des instructions sur la page qui vous aident à utiliser une fonction.

Vérifiez que les accessoires ci-dessous sont fournis.

Télécommande / Pile au lithium (3 V : CR2032)

Cordon d'alimentation : Adaptateur CA/CC : 2 EA 2 EA

Guide du système de fixation murale

Fixation de support mural gauche

Fixation de support mural droite

●● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ●● Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

Panneau avant / côté droit

Permet de régler le volume. La valeur numérique du niveau du volume apparaît sur l'écran du panneau avant.

Permet de sélectionner l'entrée D.IN, AUX, BT, TV ou USB.

●● Lorsque l’appareil est sous tension, si vous appuyez (Source) pendant plus de 3 sur le bouton (Muet). secondes, le bouton agit comme le bouton (Muet), Pour annuler la configuration du bouton (Source) appuyez à nouveau sur le bouton pendant plus de 3 secondes.

Permet de mettre l'appareil sous et hors tension.

Capteur de la Télécommande

Affiche le mode actuellement sélectionné.

●● Lorsque vous branchez le cordon CA, le bouton de mise sous/hors tension commencera à fonctionner dans 4 à 6 secondes. ●● Lorsque vous allumez l’appareil, le son n’est émis qu’au bout de 4 à 5 secondes. ●● Si vous souhaitez bénéficier du son de la Soundbar uniquement, vous devez éteindre les enceintes du téléviseur depuis le menu Configuration audio de votre téléviseur. Reportez-vous au manuel d'utilisation fourni avec votre téléviseur.

Numérique (optique)

Vous pouvez lire la musique à partir du périphérique de mémoire USB en raccordant le câble du périphérique de mémoire micro USB ou le câble USB (non fourni). Reportezvous aux spécifications relatives au câble USB à la page 24.

Permet la connexion à la sortie (optique) numérique d’un appareil externe.

(optical)

19 V CC (Entrée de l'alimentation)

1. Connectez la prise DIGITAL AUDIO IN (OPTICAL) (ENTRÉE AUDIO NUMÉRIQUE (OPTIQUE)) sur la Soundbar à la prise OPTICAL OUT (SORTIE OPTIQUE) du téléviseur avec un câble optique numérique.

USB (5V 0.5A) AUX IN AUX IN

1. Connectez la prise AUX IN (ENTRÉE AUX) (Audio) sur l'unité principale à la prise AUDIO OUT (SORTIE AUDIO) du périphérique source à l'aide d'un câble audio.

Entrée aux

Permet la connexion à la sortie analogique d'un périphérique externe.

Permet de branchez l'adaptateur d'alimentation CA/ CC à la prise d’alimentation (jack), puis de brancher la fiche de l'adaptateur CA/CC sur une prise murale.

Étiquette

●● Lorsque vous débranchez le câble d’alimentation de l'adaptateur d'alimentation CA/CC d'une prise murale, veillez à le retirer en tirant sur la fiche. Ne tirez pas sur le câble. ●● Ne branchez pas cet appareil ou d'autres composants sur une prise CA tant que tous ces branchements entre les composants ne sont pas terminés. ●● Assurez-vous de faire reposer l'adaptateur CA/CC à plat sur une table ou au sol. Si vous placez l'adaptateur CA/CC de telle sorte qu'il reste suspendu avec l'entrée du cordon CA orientée vers le haut, de l'eau ou d'autres corps étrangers risquent de pénétrer dans l'adaptateur et provoquer un dysfonctionnement de ce dernier.

Télécommande

Mute Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau dessus pour rétablir le son à son volume précédent.

Répéter Appuyez sur ce bouton pour régler la fonction Répéter lorsque vous écoutez de la musique à partir d'un périphérique USB. ANNULER LA RÉPÉTITION : permet d'annuler la lecture répétée. RÉPÉTITION DE PISTE : permet de lire une piste de façon répétée. TOUT RÉPÉTER : permet de lire toutes les pistes de façon répétée. RÉPÉTITION ALÉATOIRE : permet de lire les pistes dans un ordre aléatoire de façon répétée.(Une piste qui a déjà été lue peut être lue à nouveau.) Avancer Si le périphérique que vous êtes en train de lire contient plusieurs fichiers et que vous appuyez sur le bouton ], le fichier suivant est sélectionné.

Mise en marche par Bluetooth Maintenez le bouton Bluetooth POWER (Mise en marche par Bluetooth) de la télécommande enfoncé pour activer et désactiver la fonction de mise en marche par Bluetooth. Pour plus de détails, reportez-vous aux pages 22 et 28. (SON) La fonction du son ambiophonique permet d'ajouter de la profondeur et de la grandeur au son. Appuyez plusieurs fois sur le bouton SOUND (SON) pour faire défiler les réglages du son ambiophonique :

Off - power link, on - power link

* Liaison de mise en marche automatique Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour qu'elle s'allume automatiquement lorsque vous allumez votre téléviseur. (Reportez-vous à la page 20) • Cette fonction est uniquement disponible en mode D.IN.

Effets sonores

Vous avez le choix entre 6 modes sonores différents : STANDARD (Original Sound) (STANDARD (Son d'origine), MUSIC (MUSIQUE), CLEAR VOICE (SON NET), SPORTS (SPORT), MOVIE (FILM) et NIGHT MODE (MODE NUIT), en fonction du contenu que vous souhaitez écouter. Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine. ●● Soundbar est un nom dont Samsung est le propriétaire. ●● Faites fonctionner le téléviseur en utilisant sa télécommande.

SOURCE Permet de sélectionner une source connectée à la Soundbar.

DESCRIPTIONS Marche/Arrêt Permet d’allumer et d’éteindre la Soundbar. Volume Permet de régler le volume de l’appareil. Lecture/Pause Appuyez sur le bouton p pour mettre temporairement en pause un fichier. Appuyez à nouveau sur le bouton p pour lire le fichier sélectionné. Reculer Si le périphérique que vous êtes en train de lire contient plusieurs fichiers et que vous appuyez sur le bouton [, le fichier précédent est sélectionné.

Subwoofer level (niveau du caisson de basse), audio sync

(SYNCHRO AUDIO)., REAR SPEAKER (ENCEINTE ARRIÈRE) ou REAR LEVEL (NIVEAU DE L'ENCEINTE ARRIÈRE). Ensuite, utilisez les boutons  et  pour régler le volume sur Treble (Aigu) ou Bass (Basse) de -6 à +6, ou le volume sur SUBWOOFER LEVEL (NIVEAU DU CAISSON DE BASSE) de -12 ou -6 à +6. Maintenez le bouton SOUND CONTROL (CONTRÔLE DU SON) enfoncé pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz ou 10 KHz et régler chacune de ces options de -6 à +6. • Pour régler le niveau des basses à l'aide de l'application mobile Samsung Audio Remote, appuyez sur les boutons [ et ] pour baisser ou augmenter le niveau des basses d'ici 3 secondes après avoir appuyé sur le bouton WOOFER (BASSES). Si la Soundbar est connectée à un téléviseur numérique et que le contenu vidéo et audio n'est pas synchronisé, appuyez sur le bouton SOUND CONTROL (CONTRÔLE DU SON) pour sélectionner SYNCHRONISATION AUDIO afin de synchroniser le contenu audio et vidéo. Utilisez les boutons  et  pour régler le temps de retard audio sur une valeur comprise entre 0 ms et 300 ms. En mode USB, Téléviseur et Bluetooth, la fonction Synchronisation audio peut ne pas être disponible. Pour contrôler le volume du son de l'enceinte arrière, sélectionnez REAR SPEAKER (ENCEINTE ARRIÈRE) dans Contrôle du son, puis réglez le volume entre DÉSACTIVÉE - ENCEINTE ARRIÈRE et ACTIVÉE - ENCEINTE ARRIÈRE, en utilisant les boutons  et  . Pour contrôler le volume du niveau sonore de l'enceinte arrière, sélectionnez REAR LEVEL (NIVEAU DE L'ENCEINTE ARRIÈRE) dans Contrôle du son, puis réglez le volume entre ENCEINTE ARRIÈRE -6 et +6, en utilisant les boutons  et  . • Les modes REAR SPEAKER (ENCEINTE ARRIÈRE) et REAR LEVEL (NIVEAU DE L'ENCEINTE ARRIÈRE) sont uniquement disponibles lorsque vous connectez le kit d'enceintes arrière sans fil Samsung (SWA-8000S) (vendu séparément).

++Contrôle de la Soundbar à l'aide de la télécommande de votre téléviseur

●● Les menus des téléviseurs varient en fonction du fabriquant et du modèle. Reportez-vous au manuel d'utilisation du téléviseur pour plus d'informations. ●● Seuls les boutons VOLUME +/- et MUET sont disponibles pour contrôler la Soundbar. ●● Cette fonction n'est pas disponible lorsque la Soundbar est en mode TV SoundConnect. ●● Fabricants prenant en charge cette fonction : - VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA - Cette fonction n'est peut-être pas compatible avec la télécommande de votre téléviseur selon le fabricant de la télécommande. ●● Pour désactiver cette fonction, appuyez sur la touche SOUND (SON) pendant 5 secondes. Le message « OFF - TV REMOTE » s'affiche sur l'écran de votre Soundbar.

Utilisez une pièce de monnaie

adaptée pour tourner le cache de la pile de la télécommande dans le sens anti-horaire pour le retirer comme indiqué sur la figure ci-dessus.

Insérez une pile au lithium de 3 v. veillez

à ce que le pôle positif (+) soit orienté vers le haut lors de l’insertion de la pile dans son logement. Installez le cache de la pile et alignez les repères « ● » l'un en face de l'autre, comme indiqué sur la figure ci-dessus.

Utilisez une pièce de

monnaie adaptée pour tourner le cache de la pile de la télécommande dans le sens horaire jusqu’en butée pour le remettre en place.

Maintenez le bouton

SOUND (SON) enfoncé pendant plus de 5 secondes avec la Soundbar allumée. 2. « TÉLÉCOMMANDE DU TÉLÉVISEUR ACTIVÉE » s'affiche sur l'écran de la Soundbar. 3. Dans le menu du téléviseur, réglez l'enceinte du téléviseur sur l'enceinte externe.

Installation de la fixation murale

++Consignes d’installation

●● Procédez à l'installation sur un mur vertical uniquement.

●● Pour l'installation, évitez les emplacements présentant des températures élevées ou de l'humidité ou encore un mur pas assez solide pour supporter le poids de l'appareil.

●● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids. ●● Achetez et utilisez les vis de fixation ou les ancrages appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux de cloison. ●● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar. -- Diamètre : M5 -- Longueur : 35 mm ou plus recommandée. ●● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.

●● Assurez-vous que l'appareil est éteint et débranché avant de l'installer. Dans le cas contraire, vous vous exposeriez à un risque d'électrocution.

1. Placez le Wall Mount Guide (Guide du système de fixation murale) contre la surface murale. • Le Wall Mount Guide (Guide du système de fixation murale) doit être de niveau. • Si votre téléviseur est monté sur le mur, installez la Soundbar au moins 5 cm en dessous du téléviseur.

Ligne centrale 2. Alignez la Center Line (Ligne centrale) du guide du système de fixation murale avec le centre de votre téléviseur (si vous fixez la Soundbar en dessous de votre téléviseur) puis fixez le Wall Mount Guide (Guide du système de fixation murale) sur le mur à l'aide de ruban. ●● Si vous ne le fixez pas en dessous d'un téléviseur, placez la Center Line (Ligne centrale) au centre de la zone d'installation.

3. Appuyez avec la pointe d'un stylo ou d'un crayon pointu sur le centre des images B-TYPE (TYPE B) à chaque extrémité du guide pour marquer les trous des vis de fixation, puis retirez le Wall Mount Guide (Guide du système de fixation murale). 4. À l'aide d'un foret de taille adaptée, percez un trou dans le mur aux emplacements marqués. ●● Si les marques ne correspondent pas aux positions des poteaux, assurez-vous d'insérer des ancrages appropriés dans les trous avant d'insérer les vis de fixation. Si vous utilisez des ancrages, assurez-vous que la largeur des trous percés est suffisante pour les ancrages que vous souhaitez utiliser.

5. Insérez une vis (non fournie) dans chaque Holder-Screw (Support de vis), puis vissez chaque vis fermement dans un trou pour vis de fixation.

6. Utilisez les deux Screws (Vis) (M4 x L14) pour fixer les Bracket-Wall Mount L et R (Fixations de support mural gauche et droite) sur la partie inférieure de la Soundbar. Pour un montage approprié, assurez-vous d'aligner les protubérances de la Soundbar avec les trous des supports.

Extrémité droite de la Soundbar ●● Lors de l'assemblage, assurez-vous que la pièce de suspension des Fixations de support mural est située à l'arrière de la Soundbar. Reportez-vous à l'illustration ci-dessus.

●● Les fixations gauche et droite ont une forme différente. Assurez-vous de les positionner correctement.

FRA 7. Installez la Soundbar avec la Bracket-Wall Mounts (Fixations de support mural) en suspendant les Bracket-Wall Mounts (Fixations de support mural) sur les Supports de vis fixés au mur. ●● Inclinez légèrement la Soundbar pour insérer les têtes des deux Holder-Screws (Supports de vis) dans les trous de la Bracket-Wall Mount (Fixation de support mural). Poussez la Soundbar dans le sens de la flèche pour vous assurer que les deux côtés sont fermement fixés.

Décrochage de la soundbar du mur

1. Pour détacher la Soundbar de la fixation murale, poussez-la dans le sens de la flèche, inclinez-la légèrement vers le haut et retirez-la du mur comme indiqué.

●● Ne vous appuyez pas sur l'appareil installé et évitez de le soumettre à des chocs ou des chutes. ●● Fixez fermement l'appareil au mur afin qu’il ne tombe pas. La chute de l'appareil peut provoquer des blessures ou endommager le matériel. ●● Lorsque l'appareil est installé sur un mur, veillez à ce que les enfants ne tirent pas sur les câbles de connexion au risque de le faire tomber. ●● Pour optimiser l'installation d'une fixation murale, installez les enceintes au moins 5 cm en dessous du téléviseur, si le téléviseur est monté sur le mur. ●● Pour votre sécurité, dans le cas où vous ne l’utilisez pas en montage mural, veuillez installer l'appareil sur une surface plane sécurisée où il ne risque pas de tomber.

Connexion du caisson de basses

●● Ne branchez pas le cordon d’alimentation de cet appareil ou de votre téléviseur dans une prise murale avant que tous les branchements entre les différents composants n’aient été effectués. ●● Avant de déplacer ou d’installer cet appareil, mettez-le hors tension et débranchez le cordon d’alimentation.

Connexion automatique au caisson de basses

L'identifiant de liaison du caisson de basses est préréglé en usine, et l'unité principale et le caisson de basses doivent se connecter automatiquement (connexion sans fil) lors de la mise sous tension des deux. Lorsque le caisson de basses est entièrement connecté, le témoin de liaison à DEL bleue sur le caisson de basses s'arrête de clignoter et reste fixe. Reportez-vous aux témoins et à leurs modes correspondants ci-dessous : 1 2 3

Connexion automatique terminée.

Clignotement bleu du éteint

Connexion automatique non terminée. a. Le cordon d'alimentation est-il branché dans la prise ?Si non, branchez la fiche dans la prise murale. b. Si le cordon d'alimentation est correctement branché, vérifiez l'unité principale.Si votre unité principale est éteinte (en mode Standby (Veille)), le caisson de basse est également en mode Standby (Veille) et le voyant DEL bleu ne s'allume pas.

Connexion manuelle au caisson de basses

Si le témoin situé à l'arrière du caisson de basses ne s'allume pas en bleu, le caisson de basses ne s'est pas automatiquement connecté. Si tel est le cas, suivez les instructions ci-dessous pour connecter le caisson de basses manuellement. ●● Important : avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 11 pour obtenir des instructions.

1. Branchez les cordons d'alimentation de l'unité principale et du caisson de basse dans une prise murale CA. 2. Appuyez pendant 5 secondes sur le bouton ID SET (RÉGLAGE ID) situé à l'arrière du caisson de basse à l'aide d'un petit objet pointu. cc Le voyant LINK (LIAISON) (DEL bleue) situé sur le caisson de basse clignote rapidement.

Appuyez pendant 5 secondes sur le bouton

de votre télécommande lorsque l'unité principale est éteinte. 4. Le message ID SET (RÉGLAGE ID) apparaît brièvement à l'écran de l'unité principale, puis disparaît. 5. Lorsque le voyant du caisson de basse clignote en bleu, appuyez sur le bouton situé sur votre télécommande ou sur le côté droit de l'unité principale pour allumer l'unité principale. 6. La connexion est terminée lorsque le voyant situé à l'arrière du caisson de basse cesse de clignoter et s'allume en continu. • L'unité principale et le caisson de basses sont à présent liés (connectés). • Le témoin de LIAISON (DEL bleue) sur le caisson de basses devrait rester fixe et ne plus clignoter. • Si le témoin de LIAISON ne s’affiche pas en bleu fixe, la liaison a échoué. Éteignez l'unité principale et recommencez à partir de l'étape 2. • Vous pouvez profiter d'un son de meilleure qualité provenant du caisson de basses sans fil en sélectionnant un Effet sonore. (Reportez-vous à la page 9)

BRANCHEMENTS ●● Avant de déplacer ou d'installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation. ●● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la Soundbar à proximité de cette dernière, les interférences peuvent entraîner quelques interruptions de son. ●● La distance maximale de transmission du signal sans fil entre l'unité principale et le caisson de basses est d’environ 5 mètres, mais elle peut varier en fonction de votre environnement d’exploitation. Si l'unité principale et le caisson de basses sans fil sont séparés par un mur en béton armé ou en métal, le système peut ne pas fonctionner du tout, car le signal sans fil ne traverse pas le métal. ●● Si l'unité principale n'établit pas de connexion sans fil, recommencez les étapes 1 à 6 de la page précédente pour rétablir la connexion entre l'unité principale et le caisson de basses sans fil. ●● L’antenne de réception sans fil est intégrée au caisson de basses sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité. ●● Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de basses sans fil est bien dégagée de tout obstacle.

Passez au vrai son ambiophonique sans fil en connectant le kit d’enceintes arrière sans fil Samsung (SWA-8000S) à votre Soundbar. (Vendu séparément)

de votre télécommande lorsque l'unité principale est éteinte. 4. Le message RÉGLAGE DE L'IDENTIFIANT apparaît brièvement sur l'écran de l'unité principale, puis disparaît. 5. Lorsque les témoins du caisson de basses et du kit d'enceintes arrière sans fil (SWA-8000S) clignotent en bleu, appuyez de votre télécommande ou sur le côté droit de l'unité principale pour allumer l'unité principale. sur le bouton 6. La connexion est établie si les DEL bleues sur le caisson de basses et le kit d'enceintes arrière sans fil (SWA-8000S) s'arrêtent de clignoter et restent fixes.

Connexion manuelle du caisson de basses et du

KIT D'ENCEINTES ARRIÈRE SANS FIL (SWA-8000S)

Si les témoins à DEL bleues ne s'arrêtent pas de clignoter lorsque l'unité principale, le caisson de basses et le kit d'enceintes arrière sans fil (SWA-8000S) sont mis sous tension, veuillez réinitialiser l'identifiant de liaison en suivant la procédure ci-dessous. L

Speaker imped

1. Branchez les cordons d’alimentation de l'unité principale, du caisson de basses et du kit d'enceintes arrière sans fil (SWA-8000S) à une prise murale CA. 2. Appuyez pendant 5 secondes sur le bouton ID SET (RÉGLAGE DE L'IDENTIFIANT) situé à l’arrière du caisson de basses et du kit d'enceintes arrière sans fil (SWA-8000S) à l’aide d’un petit objet pointu. • Les témoins de LIAISON (DEL bleues) du caisson de basses et du kit d'enceintes arrière sans fil (SWA-8000S) clignotent rapidement.

Enceinte ambiophonique (G)

Module de réception sans fil

Enceinte ambiophonique (D)

●● Placez les enceintes ambiophoniques de chaque côté de votre position d’écoute. Si vous ne disposez pas d'assez d'espace, positionnez-les face à face. Elles doivent être situées à environ 60 à 90 cm au-dessus de vos oreilles et légèrement inclinées vers le sol. ●● Les enceintes ambiophoniques doivent être connectées au module de réception sans fil. ●● Chaque enceinte possède une étiquette colorée située à l’arrière ou sur le dessous. Chaque câble dispose d’une bande colorée à proximité de son extrémité. Faites correspondre la bande présente sur chaque câble avec l’étiquette de l’enceinte par couleur, puis branchez le câble à l’enceinte.

L'unité principale, le caisson de basses et le kit d'enceintes arrière sans fil (SWA-8000S) devraient maintenant être liés (connectés). Les témoins de LIAISON (DEL bleues) sur le caisson de basses et le kit d'enceintes arrière sans fil (SWA8000S) devraient rester fixes et ne plus clignoter. Si les témoins de LIAISON ne s'affichent pas en bleu fixe, la liaison a échoué. Éteignez l'unité principale, revenez à l'étape 2, puis recommencez. Vous pouvez profiter d'un son de meilleure qualité provenant du caisson de basses sans fil en sélectionnant un Effet sonore. (Reportez-vous à la page 9)

Appuyez sur le bouton

(Source) situé sur le côté droit de la Soundbar ou sur le bouton SOURCE (SOURCE) de la télécommande pour sélectionner le mode D.IN (ENTRÉE NUMÉRIQUE).

++Liaison de mise en marche automatique

Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, vous pouvez activer la fonction Liaison de mise en marche automatique, de sorte que la Soundbar s'allume automatiquement lorsque vous allumez votre téléviseur. 1. Connectez la Soundbar et un téléviseur avec un câble optique numérique.

(Source) situé sur le côté droit de l'unité principale ou sur le bouton SOURCE (SOURCE) de la télécommande pour sélectionner le mode D.IN (ENTRÉE NUMÉRIQUE).

3. Maintenez le bouton  de la télécommande enfoncé pendant environ 5 secondes pour activer et désactiver la fonction Liaison de mise en marche automatique. ●● Selon le périphérique connecté, la fonction Liaison de mise en marche automatique peut ne pas fonctionner. ●● Cette fonction est uniquement disponible en mode D.IN.

situé sur le côté droit de l'unité principale ou sur le bouton SOURCE (SOURCE) de la télécommande pour sélectionner le mode TV (Téléviseur). 3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.

4. À l'aide de la télécommande du téléviseur, sélectionnez <Yes> (Oui) pour établir la connexion du téléviseur et de la Soundbar. ●● Changer le mode de la Soundbar à partir du téléviseur et le remplacer par un autre mode met fin automatiquement à la fonction TV SoundConnect. ●● Pour connecter la Soundbar à un autre téléviseur, la connexion existante doit être fermée. ●● Pour fermer la connexion existante, maintenez le bouton p de la télécommande enfoncé pendant 5 secondes ou basculez sur un autre mode. Pour établir la connexion à l'autre téléviseur, suivez les étapes 1 à 4 de la page précédente. ●● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung commercialisés à partir de 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur.) ●● Si votre téléviseur Samsung a été commercialisé avant 2014, vérifiez le menu de réglages de SoundShare. ●● Si la distance entre le téléviseur et la Soundbar dépasse 5 mètres, la connexion peut ne pas être stable ou la lecture de contenu audio peut être discontinue. Si tel est le cas, déplacez le téléviseur ou la Soundbar afin qu'il/elle soit dans la plage opérationnelle, puis rétablissez la connexion à la fonction TV SoundConnect. ●● Plages opérationnelles de la fonction TV SoundConnect : -- Plage recommandée pour le jumelage : inférieure à 2 mètres. -- Plage opérationnelle recommandée : inférieure à 5 mètres. ●● Les boutons Lecture/Pause, Suivant et Précédent situés sur la Soundbar ou la télécommande de la Soundbar ne commandent pas le téléviseur.

Vous pouvez apprécier le son du téléviseur à travers votre Soundbar dans le cas d'une connexion à un téléviseur Samsung qui prend en charge la fonction TV SoundConnect.

++Utilisation de la fonction Mise en marche par Bluetooth

La fonction Mise en marche par Bluetooth est disponible une fois la Soundbar connectée avec succès à un téléviseur compatible à la connexion Bluetooth à l’aide de la fonction TV SoundConnect. Lorsque la fonction Mise en marche par Bluetooth est activée, si vous allumez ou éteignez le téléviseur connecté, la Soundbar s'allume ou s'éteint également. 1. Connectez le téléviseur à votre Soundbar à l’aide de la fonction TV SoundConnect.

2. Appuyez sur le bouton Bluetooth POWER (Mise en marche par Bluetooth) sur la télécommande de la Soundbar. ACTIVÉE - MISE EN MARCHE PAR BLUETOOTH s'affiche sur l'écran de la Soundbar. •

ACTIVÉE - MISE EN MARCHE PAR BLUETOOTH°: la Soundbar s'allume et s'éteint lorsque vous allumez ou éteignez le téléviseur.

DÉSACTIVÉE - MISE EN MARCHE PAR BLUETOOTH°: la Soundbar s'éteint uniquement lorsque vous éteignez le téléviseur. ●● Cette fonction est prise en charge par certains téléviseurs Samsung commercialisés à partir de 2013.

(Source) situé sur le côté droit de la Soundbar ou sur le bouton SOURCE (SOURCE) de la télécommande pour sélectionner le mode AUX (AUX).

1. Connectez la prise DIGITAL AUDIO IN (ENTRÉE AUDIO NUMÉRIQUE) (Audio) sur l'appareil l'unité principale à la prise OPTICAL OUT (SORTIE OPTIQUE) du périphérique source à l'aide d'un câble optique numérique.

(Source) situé sur le côté droit de la Soundbar ou sur le bouton SOURCE (SOURCE) de la télécommande pour sélectionner le mode D.IN (ENTRÉE NUMÉRIQUE).

Câble audio optique ou analogique

Cet appareil est équipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogique audio (AUX) ; vous disposez ainsi de deux méthodes pour connecter le téléviseur à des périphériques externes. Câble audio (non fourni)

Lecteur BD/DVD / Boîtier décodeur / Console de jeux
