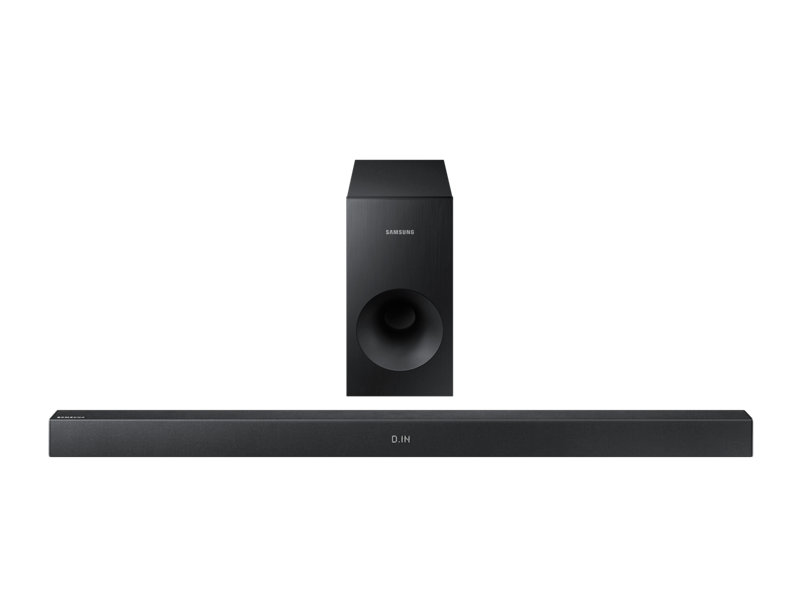

Mode d'emploi Samsung Barre de son 2.1, 130W, Bluetooth - HW-K335

Sécurité

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.

Électrique. ne pas

Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.

Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA. Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC. Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité.

ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large. • Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès. ATTENTION

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus. • Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

Précautions

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE, [Télécommande fournie avec] Ce produit contient une pile par pièce/bouton. Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement 2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

Fonctions

Informations relatives à la sécurité

Installation

Installation de la Soundbar

Retrait de la Soundbar du mur

Tépannage

Connexion de l'appareil à un téléviseur

Installation de la fixation murale

Branchements

●● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.

Raccordement de la Soundbar à un téléviseur à l'aide d'un câble optique numérique

●● Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

Raccordement à des appareils externes Câble audio analogique ou optique USB

●● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

Avant de lire le manuel d'utilisation

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

++Icônes utilisées dans le présent manuel Icône

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Vérifiez la présence des accessoires fournis présentés ci-dessous.

Télécommande / Batterie Lithium (3V : CR2032)

Vis de fixation : 2 pièces

Support de fixation murale G

Support de fixation murale D

●● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ●● Le câble adaptateur Micro USB à USB est vendu séparément. Pour les acheter, contactez un Centre de service Samsung ou le Service client de Samsung.

Panneau frontal/de droite

Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade.

Permet de sélectionner les entrées D.IN, AUX, BT, TV, USB.

●● Lorsque l’appareil est sous tension, si vous appuyez sur le bouton pendant plus de 3 secondes, le bouton fonctionne en (Muet). Pour annuler la configuration du bouton (Muet), appuyez à nouveau sur le bouton pendant plus de 3 secondes.

Arrière de la Soundbar 2 1 3

Permet d’allumer et d’éteindre l’alimentation.

Capteur de la Télécommande

Affiche le mode actuellement sélectionné.

●● Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. ●● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. ●● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

Panneau inférieur

Permet la connexion à la sortie (optique) numérique d’un appareil externe.

Vous pouvez lire la musique à partir du périphérique de mémoire USB en raccordant le câble du périphérique de mémoire Micro USB ou le câble adaptateur Micro USB à USB (non fourni). Reportez-vous aux spécifications relatives au câble adaptateur Micro USB à USB à la page 19.

(optical)

Permet la connexion à la sortie analogique d’un périphérique externe.

Connectez le câble d'enceinte au caisson de basse.

DC 24V (Entrée de l'alimentation)

Branchez la prise de l'adaptateur CC à la prise d’alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale. ●● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble. ●● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés. ●● Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique (non fourni) numérique.

USB (5V 0.5A) AUX IN AUX IN

1. Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble audio.

BRANCHEMENTS ●● Liste de compatibilités: Extension

Télécommande

SOURCE Permet de sélectionner une source connectée au Soundbar.

Muet Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.

Répéter Appuyez pour activer la fonction Répétition pendant la lecture de musique à partir d'un périphérique de stockage. OFF - REPEAT : Permet d'annuler la lecture répétée. TRACK - REPEAT : Permet de répéter la lecture d'une piste. ALL - REPEAT : Permet de répéter la lecture de toutes les pistes. RANDOM - REPEAT : Permet de lire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.)

Saut en avant Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton ], le fichier suivant est sélectionné. Bluetooth POWER Maintenez enfoncé le bouton Bluetooth POWER de la télécommande pour activer et désactiver la fonction Bluetooth POWER On. Pour plus de détails, reportez-vous aux pages 18 et 23.

SOUND Son surround ajoute de la profondeur et de l'ampleur au son. Appuyer sur la touche SOUND plusieurs fois permet de naviguer dans les paramètres du Son surround :

On - surround sound, off - surround sound

Appuyez sur la touche  et maintenez-la enfoncée pendant environ 5 secondes pour activer ou désactiver la fonction Auto Power Link (Lien de mise sous tension automatique).

Off - power link, on - power link

* Auto Power Link Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 16) La fonction Auto Power Link est disponible uniquement en mode D.IN.

Sound effect

Vous pouvez choisir entre 6 modes sonores : STANDARD (Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et NIGHT selon le type de source dont vous souhaitez profiter. Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine.

* DRC (Contrôle de plage dynamique) Vous permet d'appliquer un contrôle de plage dynamique au Dolby Digital. Appuyez et maintenez la pression sur le bouton SOUND EFFECT pendant 5 secondes environ en mode STANDBY pour activer ou désactiver la fonction DRC (Contrôle de plage dynamique).

DESCRIPTIONS Marche/Arrêt Permet d’allumer et d’éteindre l’alimentation.

Lecture/Pause Appuyez sur le bouton p pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton p pour lire le fichier sélectionné.

Saut en arrière Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton [, le fichier précédent est sélectionné.

Sound control

Appuyez pour sélectionner TREBLE, BASS, SUBWOOFER LEVEL, ou AUDIO SYNC. Utilisez ensuite les touches ,  pour ajuster le volume TREBLE ou BASS entre -6 et +6, ainsi que le volume SUBWOOFER LEVEL qui peut être réglé de -12, -6 à +6. Appuyez sur le bouton SOUND CONTROL pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 ~ +6. Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons SOUND CONTROL pour corriger le problème. Utilisez les boutons ,  pour régler le temps de retard audio entre 0 ms ~ 300 ms. En mode USB, en mode TV et en mode BT, la fonction Audio Sync peut ne pas fonctionner.

●● Faire fonctionner le téléviseur en utilisant sa télécommande.

Volume Règle le niveau de volume de l’unité.

++Commande de la Soundbar avec la télécommande de votre téléviseur

Appuyez sur la touche

SOUND et maintenez-la enfoncée pendant au moins 5 secondes pendant que la Soundbar est sous tension. 2. Le message « ON - TV REMOTE » s'affiche sur l'écran de votre Soundbar.

3. Dans le menu de votre téléviseur, réglez le haut-parleur du téléviseur sur le mode externe. ●● Avec cette fonction, toutes les touches sont grisées, sauf VOL +/- et les touches (Muet). ●● Les menus des téléviseurs varient en fonction du fabricant et du modèle de téléviseur. Reportez-vous au manuel d'utilisation de votre téléviseur pour obtenir de plus amples informations. ●● Cette fonction n'est pas disponible lorsque le Soundbar est en mode TV SoundConnect. ●● Fabricants prenant en charge cette fonction : -- VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA -- Cette fonction peut ne pas être compatible avec la télécommande de votre téléviseur, selon le fabricant. ●● Pour désactiver cette fonction, appuyez sur la touche SOUND pendant 5 secondes. Le message « OFF - TV REMOTE » s'affiche sur l'écran de votre Soundbar.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique (non fourni) numérique, activez la fonction Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur. 1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique (non fourni) numérique. en mode D.IN.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

3. Appuyez sur la touche  de la télécommande pendant 5 secondes pour activer ou désactiver Auto Power Link. ●● Par défaut, Auto Power Link est réglé sur ON. ●● Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.

4. Sélectionnez <Oui> pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur. ●● Si le processus d'appariement TV SoundConnect échoue, accédez à SoundConnect dans le menu Son du téléviseur, sélectionnez Ajouter un nouvel appareil et mettez Ajouter un nouvel appareil sur ACTIVÉ, puis réessayez. ●● Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect. ●● Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée. ●● Pour interrompre la connexion existante, appuyez sur la touche p de la télécommande et maintenez-la enfoncée pendant 5 secondes ou passez à un autre mode. Pour raccorder la Soundbar à l'autre téléviseur, suivez les Étapes 1 à 4 ci-dessus. ●● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du téléviseur.) ●● Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare. ●● Si la distance entre le téléviseur et le Soundbar dépasse 10 m, la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect. ●● Portée pour la plage de fonctionnement de TV SoundConnect: -- Portée recommandée pour l'appariement : 2 m maxi. -- Portée de fonctionnement recommandée : 10 m maxi.

●● Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre audio ne commandent pas le téléviseur.

Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en charge la fonction TV SoundConnect.

++Utiliser la fonction Bluetooth POWER On

La fonction Bluetooth POWER On est disponible une fois la Soundbar connectée avec succès à un téléviseur compatible Bluetooth à l’aide de TV SoundConnect. Lorsque la fonction Bluetooth POWER On est activée, si vous allumez ou éteignez le téléviseur connecté, la Soundbar s’allume ou s’éteint également. 1. Connectez votre téléviseur à la Soundbar à l’aide de la fonction TV SoundConnect.

2. Appuyez sur les boutons Bluetooth POWER du Soundbar et de la télécommande. ON - BLUETOOTH POWER s’affiche sur l’écran du Soundbar. • •

ON - BLUETOOTH POWER : Le Soundbar s’active et se désactive lorsque vous allumez ou éteignez le téléviseur. OFF - BLUETOOTH POWER : Le Soundbar s’éteint uniquement lorsque vous éteignez le téléviseur.

●● Cette fonction est prise en charge uniquement par les téléviseurs Samsung sortis à partir de 2013.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

1. Raccorder DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique (non fourni) numérique. en mode D.IN.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage via la Soundbar.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

4. USB apparaît sur l’écran d’affichage. • •

La connexion de la Soundbar au périphérique de stockage est terminée.

La Soundbar s'éteint automatiquement (Mise hors tension automatique) si aucun périphérique de stockage n'a été connecté pendant plus de 5 minutes.

++Avant de connecter un périphérique de stockage L'utilisateur doit connaître les points suivants :

●● Si le nom de fichier d'un fichier sur un périphérique de stockage dépasse 10 caractères, il ne s'affichera pas sur l'écran de la Soundbar. ●● Ce produit peut ne pas être compatible avec certains types de support de stockage USB. ●● Les systèmes de fichiers FAT16 et FAT32 sont pris en charge. -- Le système de fichiers NTFS n’est pas pris en charge.

●● Raccordez les périphériques de stockage au port USB du produit à l'aide d'un câble USB 2.0 vers Micro USB et d'un câble adaptateur USB 2.0 femelle standard. pour éviter tout problème de compatibilité USB.

●● Ne connectez pas plusieurs périphériques de stockage au produit via un lecteur à cartes multiples. Il peut ne pas fonctionner correctement. ●● Les protocoles PTP des caméras numériques ne sont pas pris en charge.

●● Ne retirez pas le périphérique de stockage pendant le transfert des fichiers.

●● Les fichiers musicaux protégés par la technologie DRM (MP3, WMA) d'un site Web commercial ne peuvent pas être lus. ●● Les disques durs externes ne sont pas pris en charge. ●● Les téléphones mobiles ne sont pas pris en charge.

à droite de la Soundbar ou sur la touche SOURCE de la télécommande pour passer

Le message BT READY apparaît sur la façade de la Soundbar.

2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour cela au manuel d'utilisation de ce périphérique.) 3. Sélectionnez « [AV] Samsung Soundbar Kxxx K-Series » dans la liste. • • •

Lorsque le Soundbar est connecté à l’appareil Bluetooth, [Nom du périphérique Bluetooth]  BT s'affiche à l’écran. Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom n’est pas en anglais.

Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent « [AV] Samsung Soundbar Kxxx K-Series » identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar à nouveau.

4. Lisez de la musique sur le périphérique connecté. • •

Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar. En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles. Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la fonctionnalité AVRCP.

-- Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar.

-- Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements.

●● Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques. ●● Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz). ●● Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV). ●● Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Mains libres). ●● Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner « [AV] Samsung Soundbar Kxxx K-Series » parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode BT. -- Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois) ●● Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche BT READY. ●● En mode TV SoundConnect, le Soundbar ne peut pas être apparié à un autre périphérique Bluetooth.

Utilisez une pièce de monnaie

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d’une montre pour le retirer comme indiqué sur la figure ci-dessus.

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d’une montre jusqu’en butée pour le remettre en place.

Installation de la soundbar

++Précautions d’installation

●● Procédez à l'installation sur un mur vertical uniquement.

●● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil.

●● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids.

●● Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. ●● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar. -- Diamètre : M5 -- Longueur : 35 mm ou plus recommandée ●● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.

●● Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

1. Placez le Guide de fixation murale contre le mur. • •

Le Guide de fixation murale doit être de niveau. Si le téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm en dessous du téléviseur.

Installation de la fixation murale

Ligne centrale 2. Alignez la Ligne centrale du modèle papier et le centre de votre téléviseur (si vous fixez la Soundbar sous votre téléviseur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif. ●● Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

3. Appuyez avec la pointe d'un stylo ou d'un crayon bien taillé au centre des images B-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale. 4. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.

●● Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d'insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous suffisamment larges pour les accueillir.

FRA 5. Enfoncez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

6. Utilisez les deux Vis (M4 x L12) pour fixer le Support de fixation murale G et D à l'arrière de la Soundbar. Pour une bonne fixation, veillez à aligner les excroissances de la Soundbar et les trous des supports. Arrière de la Soundbar

Extrémité droite de la Soundbar ●● Lors du montage, vérifiez que le crochet du Support de fixation murale est positionné vers le bas.

●● Les fixations droite et gauche ont des formes différentes. Veillez à bien les positionner.

7. Installez la Soundbar, sur laquelle est fixé le Support de fixation murale, en accrochant le Support de fixation murale sur les Vis de fixation sur le mur. ●● Inclinez légèrement la Soundbar pour insérer les deux têtes de Vis de fixation dans les trous du Support de fixation murale. Poussez la Soundbar dans la direction de la flèche pour bien fixer les deux côtés.

Retrait de la soundbar du mur

●● Ne vous appuyez pas sur l’unité montée et évitez de la soumettre à des chocs ou des chutes. ●● Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit. ●● Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil. ●● Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur. ●● Pour votre sécurité, dans le cas où vous ne l’utilisez pas en montage mural, veuillez installer l’unité sur une surface plane sécurisée où elle ne risque pas de tomber.

1. Pour retirer la Soundbar du support mural, poussez-la dans la direction de la flèche, puis retirez-la comme indiqué sur l'image.

●● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ●● Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.

Câble audio analogique ou optique

Cette unité est équipée d'une prise d'entrée optique numérique et d'une prise d'entrée audio analogique (AUX), ce qui vous permet de la raccorder à des appareils externes de deux manières différentes. Câble Audio (non fourni)

Lecteur BD/ DVD/ Décodeur/ Console de jeux

Câble Optique (non fourni)

Flac 1.1.0, flac 1.2.

5,1 canaux 320 kbps 48 ~ 64 kbps

●● Si votre périphérique de stockage contient trop de dossiers et de fichiers, la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.

Mode d’entrée

Extrémité droite de la Soundbar Mode d'entrée

Mode BLUETOOTH TV SoundConnect Mode USB

Fonction auto power down

L'appareil s'éteint automatiquement sous les conditions suivantes: ●● Mode D.IN/BT/TV/USB

-- S'il n'y a aucun signal audio pendant 5 minutes.

-- Si le câble AUX n'est pas connecté pendant 5 minutes.

-- Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché. (La fonction Auto Power Down peut être désactivée uniquement dans ce cas.)

Pour désactiver la fonction Auto Power Down, en mode AUX, appuyez sur la touche p et maintenez-la enfoncée pendant 5 secondes. ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN apparaît sur l’écran.

Appuyez sur la touche à droite de l'unité principale ou sur la touche SOURCE de la télécommande pour sélectionner le mode de votre choix.

Vous pouvez connecter un appareil Bluetooth à la Soundbar et profiter du son stéréo sans aucun câble !

Périphérique bluetooth

Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.

Bluetooth power on (bluetooth power)

Lorsque la fonction Bluetooth Power On est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement. 1. Appuyez sur Bluetooth POWER situé sur la télécommande lorsque la Soundbar est activée. 2. ON - BLUETOOTH POWER s'affiche sur l'écran de la Soundbar.

Système soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique. ●● Le système Soundbar sera déconnecté.

●● Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche BT DISCONNECTED en façade.
