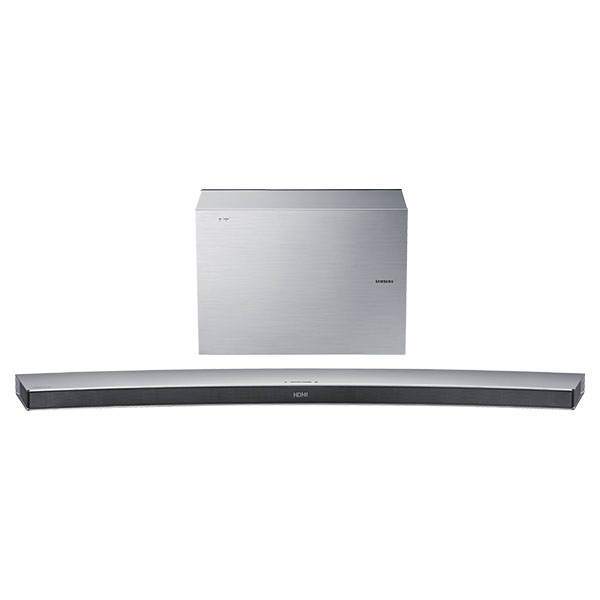

Mode d'emploi Samsung Barre de son incurvée 8.1 320W, WiFi, Bluetooth - HW-J7501R

Sécurité

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Ce symbole indique la présence d’une haute tension à l’intérieur. Il est dangereux de mettre en contact quoi que ce soit avec une partie interne de ce produit.

Électrique. ne pas

Ce symbole indique la présence d’importantes instructions concernant le fonctionnement et la maintenance jointes avec ce produit.

Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA. Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC. Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité.

ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large. • Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès. ATTENTION

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus. • Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

Précautions

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE, [Télécommande fournie avec] Ce produit contient une pile par pièce/bouton. Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement 2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

Fonctions

Informations relatives à la sécurité

Installation

Installation de la Soundbar

Placer la Soundbar sur un support TV

Installation de la fixation murale

Installation de la Soundbar sans socle

Utilisation de l'application Multiroom

Connexion du caisson de graves

Annexe

●● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.

Branchements

Utilisation de la fonction Network Standby On

Tépannage

Montage de l'attache-câble

●● Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

Connexion de l'appareil à un téléviseur Connexions avec le téléviseur à l'aide d'un câble HDMI (numérique)

Raccordement de la Soundbar à un téléviseur à l'aide d'un câble optique numérique

Raccordement à des appareils externes

●● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

Câble audio analogique ou optique

Avant de lire le manuel d'utilisation

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

++Icônes utilisées dans le présent manuel Icône

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Vérifiez la présence des accessoires fournis présentés ci-dessous.

Télécommande / Batterie Lithium (3V : CR2032)

Cordon d'alimentation : 2 pièces

Support de fixation murale

Vis du support 1 : 4 pièces

Vis du support 2 : 4 pièces

Montage de fixation du support

Support de pied : 3 pièces

●● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Panneau supérieur/façade

Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade.

Permet d’allumer et d’éteindre l’alimentation.

Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV. ●● Lorsque l’appareil est sous tension, si vous appuyez sur le bouton pendant plus de 3 secondes, le (Silencieux). bouton fonctionne en Pour annuler la configuration du (Silencieux), appuyez à bouton pendant nouveau sur le bouton plus de 3 secondes.

Affiche le mode actuellement sélectionné.

●● Pour nettoyer l'appareil, débranchez d'abord le câble d'alimentation de la prise murale, puis essuyez-le avec un chiffon doux et sec. Étant donné que l'aluminium est un matériau électrostatique positif, vous pouvez avoir une décharge statique. ●● Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. ●● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. ●● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

Hdmi in

Permet de recevoir simultanément les signaux numériques audio et vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge.

Permet la connexion à un réseau à l’aide d’un câble LAN.

Hdmi out optical in

Permet la connexion à la sortie analogique d’un périphérique externe.

1. Placez la Soundbar comme indiqué sur l'illustration, en veillant à ce qu'aucun des boutons ne touche la surface sur laquelle elle repose. 2. Si le Pied de support (3 pièces) et le Fixation de support (2 pièces) sont fixés, retirez-les.

3. Insérez la Vis du support 1 (4 pièces) et la Vis du support 2 (pour la fixation de l'unité principale) (4 pièces) dans les trous de la Soundbar, puis serrez-les, comme sur l'illustration.

4. Insérez les Vis de fixation murale une par une dans les trois trous, pour fixer le Support de fixation murale au mur. ●● Vis recommandées : M5

2 5. Installez la Soundbar sur le Support de fixation murale, selon l'ordre de l'illustration suivante (1  2).

FRA 6. Fixez le Montage de fixation du support (pour la fixation du montage mural) pour accoler le Support de fixation murale et la Soundbar. ●● Les Vis de fixation murale ne sont pas fournies. ●● Étant donné que différents types de vis de fixation murale peuvent être requis, en fonction du mur, vous devez inspecter votre mur avant l'installation et acheter les bonnes vis de fixation murale.

1. Placez la Soundbar comme indiqué sur l'illustration, en veillant à ce qu'aucun des boutons ne touche la surface sur laquelle elle repose. Vous pouvez utiliser l'emballage de la Soundbar pour soutenir ses deux extrémités. 2. Fixez le Support de pied (3 pièces) à la Soundbar à l'aide de 3 Vis du support 2, comme indiqué sur l'illustration. Serrez bien les vis.

3. Retirez le Support (2 pièces) de la Soundbar comme indiqué sur l'illustration.

4. Alignez le centre de la barre audio avec le centre de la base du téléviseur, et poussez-le jusqu'au socle aussi loin que possible, comme indiqué sur le schéma. Veillez à ne pas déséquilibrer le téléviseur.

●● Ne posez pas d'objets lourds et ne montez pas sur l'appareil.

Étiquette

Appuyez sur ce bouton Appuyez sur la touche pour pour connecter votre connecter la Soundbar à Soundbar à votre réseau un HUB Samsung (acheté en utilisant la configuration séparément) ou à un Wi-Fi. (Nécessite un réseau. (Nécessite un smartphone et l'application smartphone et l'application Samsung Multiroom. Voir Samsung Multiroom. Voir page 26.) page 26.)

DC 24V (Entrée de l'alimentation)

Pour mettre à niveau le logiciel du produit via le port USB.

Branchez la prise de l'adaptateur CC à la prise d’alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale.

●● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble. ●● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés. ●● Veillez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CC pend et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entraîner des dysfonctionnements.

Télécommande

SOURCE Permet de sélectionner une source connectée au Soundbar.

Silencieux Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.

Répéter La fonction Repeat n'est disponible que pendant la lecture de titres audio depuis le téléphone ou depuis le DMS de l'application Samsung Multiroom. OFF - REPEAT : Permet d'annuler la lecture répétée. TRACK - REPEAT : Permet de répéter la lecture d'une piste. ALL - REPEAT : Permet de répéter la lecture de toutes les pistes. Saut en avant Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton ], le fichier suivant est sélectionné.

Sound control

Permet de sélectionner TREBLE, BASS ou AUDIO SYNC. Puis, utilisez les boutons [, ] pour régler le volume sur TREBLE ou BASS de -3 à +3. Appuyez sur le bouton SOUND CONTROL pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz et régler chacune de ces options de -6 ~ +6. Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons SOUND CONTROL pour corriger le problème. Utilisez les boutons [,] pour régler le temps de retard audio entre 0 ms ~ 300 ms. En mode TV et en mode BT, la fonction Audio Sync peut ne pas être disponible. Anynet+ Appuyez sur le bouton Anynet+ pour activer ou désactiver la fonction Anynet+. (Par défaut : Auto Power Link OFF, ON - ANYNET+ / OFF - POWER LINK ou OFF - ANYNET+ / ON - POWER LINK). La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être connectée au téléviseur via un câble HDMI. * Auto Power Link Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 21) La fonction Auto Power Link est disponible uniquement en mode D.IN. Vous pouvez également activer la fonction Wi-Fi SETUP en appuyant longuement sur le bouton Anynet+ de la télécommande pendant plus de 7 secondes. ●● Faire fonctionner le téléviseur en utilisant sa télécommande.

Marche/Arrêt Permet d’allumer et d’éteindre l’alimentation. Volume Règle le niveau de volume de l’unité. Lecture/Pause Appuyez sur le bouton p pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton p pour lire le fichier sélectionné. Saut en arrière Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton [, le fichier précédent est sélectionné.

Sound effect

Vous pouvez choisir entre 6 modes sonores : STANDARD (Son Original), MUSIC, CLEAR VOICE, SPORTS, MOVIE et NIGHT MODE selon le type de source dont vous souhaitez profiter. Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine. SOUND Son surround ajoute de la profondeur et de l'ampleur au son. Appuyer sur la SOUND plusieurs fois permet de naviguer dans les paramètres du touche Son surround :

Streaming music

Appuyez sur le bouton STREAMING MUSIC pour écouter une station de radio Internet. Chaque fois que vous appuyez sur ce bouton, le Soundbar passe sur la station par défaut suivante, il fonctionne en boucle sur les 3 stations par défaut. Pour utiliser la fonction STREAMING MUSIC, la Soundbar doit être connectée au réseau. (Reportez-vous à la page 28) DRC (Dynamic Range Control) * Cette option vous permet d'appliquer un contrôle de plage dynamique de l'audio Dolby Digital. Appuyez sur le bouton STREAMING MUSIC et maintenez-le enfoncé, puis la fonction DRC (Dynamic Range Control) bascule de ON à OFF et inversement.

WOOFER Appuyez sur le bouton WOOFER. Puis, utilisez les boutons [, ] pour régler le volume du caisson de graves de -12, -6 ~ +6. Vous pouvez également activer la fonction SPK ADD de la Soundbar en appuyant longuement sur le bouton WOOFER de la télécommande pendant plus de 5 secondes.

Utilisez une pièce de monnaie

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d’une montre pour le retirer comme indiqué sur la figure ci-dessus.

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d’une montre jusqu’en butée pour le remettre en place.

Installation de la fixation murale

++Précautions d’installation

●● Procédez à l'installation sur un mur vertical uniquement.

●● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil.

●● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids.

●● Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. ●● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar. -- Diamètre : M5 -- Longueur : L 35 mm ou plus recommandée ●● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur.

●● Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique. Vérifiez la présence des accessoires fournis présentés ci-dessous.

Vis du support 1 : 4 pièces

Vis du support 2 : 4 pièces

Support de fixation murale

Montage de fixation du support

Placer la soundbar sur un support tv

Placez la Soundbar sur un support TV.

Vérifiez la présence des accessoires fournis présentés ci-dessous.

Support de pied : 3 pièces

Vis du support 2 : 3 pièces

Montage de l'attache-câble

Fixez l’attache-câble à l’unité comme indiqué, puis passez les câbles via l’attache-câble pour une installation soignée.

Connexion automatique au caisson de graves

L'ID d'appariement du subwoofer est prédéfini à l'usine et l'unité principale et le subwoofer doivent être appariés (raccordés sans fil) automatiquement lorsqu'ils sont mis sous tension. • Lorsque le subwoofer est connecté, le voyant LED d'appariement bleu cesse de clignoter pour rester allumé.

Connexion manuelle au caisson de graves

Si le voyant LED bleu ne cesse de clignoter lorsque l'unité principale et le subwoofer sont allumés, définissez l'ID en suivant les étapes ci-dessous. ●● Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 9 pour prendre connaissance des instructions.

1. Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA.

2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un petit objet pointu. •

Le témoin de veille s’éteint et le témoin de liaison (LED bleue) clignote rapidement.

3. Alors que l’unité principale est hors tension (en mode STANDBY), appuyez sur la touche télécommande pendant 5 secondes.

4. Le message ID SET apparaît sur l'écran de la Soundbar.

5. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la LED bleue du caisson de graves clignote. • • • •

L’unité principale et le caisson de basses sont à présent liés (connectés).

Le voyant d'LINK (LED bleue) sur le subwoofer doit rester allumé et ne pas clignoter.

Si le voyant d'LINK ne reste pas bleu, cela signifie que le processus d'appariement a échoué. Éteignez l'unité principale et recommencez à partir de l'Étape 2.

Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores. (Reportez-vous à la page 9)

●● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ●● Avant de déplacer ou d’installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation.

BRANCHEMENTS ●● Avant de déplacer ou d'installer l’appareil, mettez-le hors tension et débranchez le cordon d’alimentation. ●● Si l'unité principale est éteinte, le subwoofer sans fil est en mode veille et la LED DE VEILLE sur le devant clignote en rouge (pas de LED bleue). ●● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la barre audio près de la barre audio, l'interférence peut entraîner quelques interruptions de son. ●● La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal. ●● Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 de la page précédente pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil. ●● L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité. ●● Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

État du témoin indicateur led sur le subwoofer

En veille (avec l’unité principale de la Soundbar éteinte)

Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar

Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur)

Connexion réussie (fonctionnement normal)

En veille (avec l’unité principale de la Soundbar éteinte)

Vérifiez l’alimentation électrique sur l’unité principale de la Soundbar

Re-connexion (reportez-vous aux instructions sur la connexion manuelle dans le manuel d’utilisateur)

Connectez le centre de services.

●● Important : Avant de commencer, insérez la pile dans la télécommande. Reportez-vous à la page 9 pour prendre connaissance des instructions.

Tv soundconnect

Vous pouvez apprécier le son du téléviseur à travers le Soundbar connecté à un Téléviseur Samsung qui prend en charge la fonction TV SoundConnect.

Connexion 1. Allumez le téléviseur et le Soundbar.

Appuyez sur le bouton

situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode TV. 3. Sur le téléviseur, un message demandant si vous souhaitez activer la fonction TV SoundConnect apparaît.

4. Sélectionnez <Oui> pour terminer la connexion du téléviseur à la Soundbar via la télécommande du téléviseur. ●● Si le processus d'appariement TV SoundConnect échoue, accédez à SoundConnect dans le menu Son du téléviseur, sélectionnez Ajouter un nouvel appareil et mettez Ajouter un nouvel appareil sur ACTIVÉ, puis réessayez. ●● Commutez le mode du Soundbar de TV à un autre mode met fin automatiquement à la fonction TV SoundConnect. ●● Pour connecter le Soundbar à un autre téléviseur, la connexion existante doit être fermée. ●● Pour interrompre la connexion existante, appuyez sur la touche p de la télécommande et maintenez-la enfoncée pendant 5 secondes ou passez à un autre mode. Pour raccorder la Soundbar à l'autre téléviseur, suivez les Étapes 1 à 4 ci-dessus. ●● La fonction TV SoundConnect (SoundShare) est prise en charge par certains téléviseurs Samsung disponibles depuis 2012. Vérifiez si votre téléviseur prend en charge la fonction TV SoundConnect (SoundShare) avant de commencer. (Pour plus d’informations, reportez-vous au manuel d’utilisation du téléviseur.) ●● Si votre téléviseur Samsung est sorti avant 2014, vérifiez le menu de réglages SoundShare. ●● Si la distance entre le téléviseur et le Soundbar dépasse 10 m, la connexion peut ne pas être stable ou l'audio peut être discontinu. Si tel est le cas, déplacez le téléviseur ou le Soundbar afin qu’il soit dans la plage opérationnelle et rétablissez ensuite la connexion TV SoundConnect. ●● Portée pour la plage de fonctionnement de TV SoundConnect: -- Portée recommandée pour l'appariement : 2 m maxi. -- Portée de fonctionnement recommandée : 10 m maxi.

●● Les boutons Lecture/Pause, Suivant et Précédent situés sur la barre audio ou la télécommande de la barre audio ne commandent pas le téléviseur.

situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode D.IN. ●● Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur. ●● Si le téléviseur fournit un port ARC, connectez le câble HDMI sur le port HDMI IN (ARC). ●● Il est recommandé d'utiliser un câble HDMI sans noyau si possible. Si vous utilisez un câble HDMI avec noyau, utilisez-en un dont le diamètre est inférieur à 14 mm. ●● La fonction Anynet+ doit être activée. ●● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.

situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode D.IN.

situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode D.IN. 3. Appuyez sur le bouton Anynet+ de la télécommande pour activer et désactiver la fonction Auto Power Link. ●● Selon le périphérique connecté, la fonction Auto Power Link peut ne pas fonctionner.

Câble hdmi

HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc.

Comme l’interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio supérieure à la source numérique initialement créée. Câble HDMI (non fourni)

Hdmi out

HDMI OUT OPTICAL IN (TV-ARC)

1. À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI IN située à l'arrière de l'appareil à la prise HDMI OUT de vos périphériques numériques.

2. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode HDMI.

Si vous avez connecté l'unité principale à un téléviseur à l'aide d'un câble optique numérique, activez la fonction Auto Power de sorte que la barre audio s'allume automatiquement lorsque vous allumez votre téléviseur.

CÂBLE AUDIO ANALOGIQUE OU OPTIQUE

Cette unité est équipée d'une prise d'entrée optique numérique et d'une prise d'entrée audio analogique (AUX), ce qui vous permet de la raccorder à des appareils externes de deux manières différentes. Câble Audio (non fourni) AUX OUT

HDMI OUT OPTICAL IN (TV-ARC)

Lecteur BD/ DVD/ Décodeur/ Console de jeux

Câble Optique (non fourni)

1. Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble audio.

2. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode AUX.

1. Raccorder OPTICAL IN (Audio) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique.

2. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode D.IN.

Mode d'entrée Entrée Optique numérique

Entrée ARC (SORTIE HDMI) Entrée AUX Entrée HDMI Mode BLUETOOTH TV SoundConnect

L'appareil s'éteint automatiquement sous les conditions suivantes: ●● Mode D.IN/HDMI/BT/TV

-- S'il n'y a aucun signal audio pendant 15 minutes.

-- Si le câble AUX n'est pas connecté pendant 15 minutes.

-- Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble AUX est branché. (La fonction Auto Power Down peut être désactivée uniquement dans ce cas.)

Pour désactiver la fonction Auto Power Down, en mode AUX, appuyez sur la touche p et maintenez-la enfoncée pendant 5 secondes. ON - AUTO POWER DOWN / OFF - AUTO POWER DOWN apparaît sur l’écran.

Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode que vous souhaitez.

Vous pouvez connecter un appareil Bluetooth à la Soundbar et profiter du son stéréo sans aucun câble !

POUR CONNECTER LE SYSTÈME SOUNDBAR À UN PÉRIPHÉRIQUE BLUETOOTH

Vérifiez si le périphérique Bluetooth prend en charge la fonction des écouteurs stéréo compatible Bluetooth.

1. Appuyez sur le bouton situé sur le panneau supérieur de l’unité principale ou sur le bouton SOURCE de la télécommande pour sélectionner le mode BT. • Le message BT READY apparaît sur la façade de la Soundbar. 2. Sélectionnez le menu Bluetooth sur le périphérique Bluetooth que vous désirez connecter. (Reportezvous pour cela au manuel d'utilisation de ce périphérique.)

3. Sélectionnez « [Samsung] HW-Jxxxx » dans la liste. • Lorsque le Soundbar est connecté à l’appareil Bluetooth, [Nom du périphérique Bluetooth]  BT s'affiche à l’écran. • Le nom du périphérique peut uniquement être affiché en anglais. Un soulignage " _ " sera affiché si le nom n’est pas en anglais. • Si le fait d'associer le périphérique Bluetooth et le système Soundbar a échoué, supprimez le précédent « [Samsung] HW-Jxxxx » identifié par le périphérique Bluetooth et faites-lui rechercher le système Soundbar à nouveau. 4. Lisez de la musique sur le périphérique connecté. • Vous pouvez écouter de la musique lue sur le périphérique Bluetooth connecté via le système Soundbar. • En mode BT, les fonctions Lecture/Pause/Suivant/Précédent ne sont pas disponibles. Cependant, ces fonctions sont disponibles dans les périphériques Bluetooth qui prennent en charge la fonctionnalité AVRCP.

●● Si le code PIN de sécurité est demandé lors de la connexion d’un périphérique Bluetooth, entrez <0000>. ●● Un seul périphérique Bluetooth peut être associé à la fois. ●● La connexion Bluetooth sera terminée lorsque le Soundbar sera éteint. ●● Le Soundbar peut ne pas effectuer la recherche ou la connexion Bluetooth correctement dans les cas suivants: -- En présence d'un champ électrique puissant autour du système Soundbar. -- Si plusieurs périphériques Bluetooth sont associés simultanément au système Soundbar. -- Si le périphérique Bluetooth est éteint, mal positionné ou s'il connaît des dysfonctionnements. ●● Notez que des appareils tels que des fours à micro-ondes, des adaptateurs LAN sans fil, des lampes fluorescentes et des fours à gaz pour chauffage des locaux utilisent la même plage de fréquences que le périphérique Bluetooth, ce qui peut provoquer des interférences électriques.

POUR DÉCONNECTER LE PÉRIPHÉRIQUE BLUETOOTH DU SYSTÈME SOUNDBAR Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique. ●● Le système Soundbar sera déconnecté.

●● Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, le système Soundbar affiche BT DISCONNECTED en façade.

POUR DÉCONNECTER LE SYSTÈME SOUNDBAR DU PÉRIPHÉRIQUE BLUETOOTH Appuyez sur le bouton SOURCE de la télécommande ou sur le bouton pour passer du mode BT à un autre mode ou éteindre le Soundbar.
