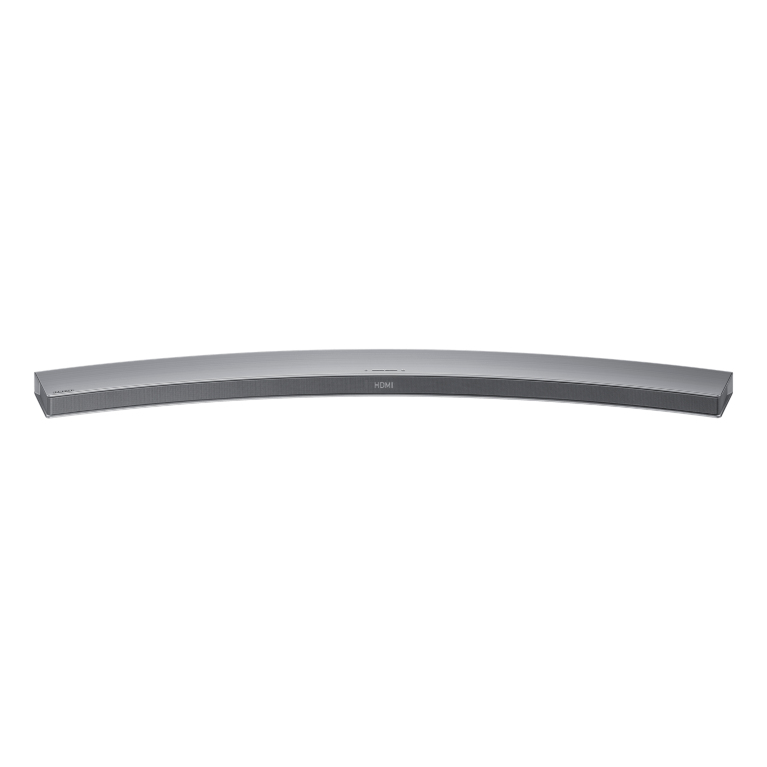

Mode d'emploi Samsung Barre de son incurvée 8.1 320W RMS, Bluetooth, Soundshare - HW-H7501

Caractéristiques

Prise en charge de la fonction Hôte USB

TV SoundConnect vous permet d’écouter le son depuis votre téléviseur sur votre Soundbar via une connexion Bluetooth et vous permet de contrôler le son.

Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB HOST du système Soundbar.

HDMI L'interface HDMI permet la transmission simultanée des signaux audio et vidéo pour vous offrir une image plus nette. L'appareil est également équipé de la fonction ARC qui vous permet d'écouter le son de votre téléviseur sur le Soundbar via un câble HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur compatible ARC.

Expansion du son ambiophonique La fonctionnalité Expansion du son ambiophonique ajoute de la profondeur et de la grandeur au son. L’Expansion du son ambiophonique est gérée par Sonic Emotion.

Caisson de basses sans fil Le module sans fil de Samsung s'affranchit des câbles qui reliaient l'unité principale au caisson de basses. En remplacement du câblage, le caisson de basses se connecte à un module sans fil compact qui communique avec l'unité principale.

Mode sonore spécial Vous avez le choix entre différents modes de son :

Music / voice / sports / cinema / smart

VOLUME / STANDARD (Son Original), selon le type de contenu dont vous souhaitez profiter.

Télécommande multifonction Vous pouvez utiliser la télécommande fournie pour contrôler diverses opérations en appuyant sur un simple bouton.

Fonction Bluetooth Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil!

LICENCE Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de commerce de Dolby Laboratories.

Pour les brevets DTS, consultez le site http://patents.dts. com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés.

Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

+ Copyright ©2014 Samsung Electronics Co.,Ltd. Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.

HW-H7500_H7501_FRA_20141113.indd 2

Sécurité

AVERTISSEMENTS POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil.

Électrique. ne pas

Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large. • Cet appareil doit toujours être branché à une prise terre. • Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès. ATTENTION • Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus. • Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

HW-H7500_H7501_FRA_20141113.indd 3

Précautions

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

ATTENTION, NE PAS INGÉRER LA BATTERIE, RISQUE DE BRÛLURE CHIMIQUE, [Télécommande fournie avec] Ce produit contient une pile par pièce/bouton. Si vous avalez la pile par pièce/bouton, cela peut entraîner des brûlures internes graves en seulement 2 heures et vous pouvez mourir. Maintenez les piles neuves et usagées hors de portée des enfants. Si le compartiment de la pile ne se ferme pas correctement, arrêter d'utiliser l'appareil et maintenez-le hors de portée des enfants. Si vous pensez qu'il est possible que les piles aient été avalées ou placées à l'intérieur d'une partie du corps, consultez immédiatement un médecin.

HW-H7500_H7501_FRA_20141113.indd 4

Démarrage

Avant de lire le manuel d'utilisation

Annexe

● Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel. ● Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

Installation

Montage de l'attache-câble

Branchements

Branchement d’un caisson de graves sans fil

Connexion d'un périphérique externe à l'aide d'un câble HDMI

Connexion d'un périphérique externe à l'aide d'un câble Audio (analogique) ou Optique (numérique)

● Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

HW-H7500_H7501_FRA_20141113.indd 5

Avant de lire le manuel d'utilisation

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

+ Icônes utilisées dans le présent manuel Icône

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

+ Consignes de sécurité et dépannage 1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3) 2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 25)

CONTENU Vérifiez la présence des accessoires fournis présentés ci-dessous.

Support : 2EA Télécommande / Batterie Lithium (3V : CR2032)

Support mural Support-fixation

● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ● Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.

HW-H7500_H7501_FRA_20141113.indd 6

Panneau supérieur/façade

VOL. - / + Bouton (Alimentation)

Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade.

Permet d’allumer et d’éteindre l’alimentation.

Affiche le mode actuellement sélectionné.

Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV, USB. ● Lorsque l’appareil est sous tension, si vous appuyez sur le bouton (Fonction) pendant plus de 3 secondes, le bouton fonctionne en (Silencieux). Pour annuler la configuration du bouton (Silencieux), appuyez à nouveau sur le (Fonction) pendant plus bouton de 3 secondes.

● Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. ● Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.

HW-H7500_H7501_FRA_20141113.indd 7

Hdmi in

Permet de recevoir simultanément les signaux numériques audio et vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge.

Permet la connexion à la sortie (optique) numérique d’un appareil externe.

AUX IN Permet la connexion à la sortie analogique d’un périphérique externe.

Étiquette

DC 24V (Entrée de l'alimentation)

Branchez la prise de l'adaptateur CC à la prise d’alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale.

Connectez ici des périphériques USB comme des lecteurs MP3 pour lire des fichiers sur les périphériques.

● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble. ● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.

HW-H7500_H7501_FRA_20141113.indd 8

Boutons et fonctions de la télécommande

SOURCE Permet de sélectionner une source connectée au Soundbar. Silencieux Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent. Répéter Vous pouvez régler la fonction Répéter lorsque vous écoutez de la musique à partir d'une clé USB. REPEAT OFF : Permet d'annuler la lecture répétée. REPEAT FILE : Permet de répéter la lecture d'une piste. REPEAT ALL : Permet de répéter la lecture de toutes les pistes. REPEAT RANDOM : Permet de lire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.)

Saut en avant Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton $, le fichier suivant est sélectionné.

Audio sync

Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons AUDIO SYNC pour corriger le problème. Utilisez les boutons #,$ pour régler le temps de retard audio entre 0 ms et 300 ms. En mode USB, en mode TV et en mode BT, la fonction Audio Sync peut ne pas fonctionner. Anynet+ Appuyez sur le bouton Anynet+ pour activer ou désactiver la fonction Anynet+. (Auto Power Link : par défaut OFF, Anynet+ ON / Power Link OFF ou Anynet+ OFF / Power Link ON). La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être connectée au téléviseur via un câble HDMI. * Auto Power Link Permet de synchroniser la Soundbar à une source optique connectée via la prise optique pour que le produit s'allume automatiquement lorsque vous allumez votre télévision. (Reportez-vous à la page 24)

HW-H7500_H7501_FRA_20141113.indd 9

Télécommande

Marche/Arrêt Permet d’allumer et d’éteindre l’alimentation. Volume Règle le niveau de volume de l’unité. Lecture/Pause Appuyez sur le bouton & pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton & pour lire le fichier sélectionné. Saut en arrière Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton #, le fichier précédent est sélectionné.

● Soundbar est un nom dont Samsung est le propriétaire. ● Faire fonctionner le téléviseur en utilisant sa télécommande.

+ Installation des piles dans la télécommande

Sound effect

Vous avez le choix entre cinq modes de sons différents : MUSIC, VOICE, SPORTS, CINEMA, SMART VOLUME et STANDARD selon le type de source dont vous souhaitez profiter. Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine. * Smart Volume Cette fonction contrôle et stabilise le volume en cas de fortes variations sonores lors d'un changement de canal ou d’une transition de scène.

Surr.Sound (Expansion du son ambiophonique) La fonction du son ambiophonique permet d'ajouter de la profondeur et de la grandeur au son. Appuyez plusieurs fois sur le bouton Surr.Sound pour faire défiler les réglages Surr.Sound : AUTO, ON, OFF. Bluetooth POWER Maintenez enfoncé le bouton Bluetooth POWER de la télécommande pour activer et désactiver la fonction Bluetooth POWER On. Pour plus de détails, reportez-vous aux pages 20 et 22.

Equalizer woofer

Permet de sélectionner TREBLE, BASS ou SW. Puis, utilisez le bouton #,$ pour régler le volume sur Treble (Aigu), Bass (Basse) ou Subwoofer (Caisson de graves) de -6 à +6. Appuyez sur le bouton EQUALIZER WOOFER pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz, 10 KHz et SW et régler chacune de ces options de -6 à +6. ● Le réglage TREBLE, BASS ou SW affecte respectivement les options 10 KHz, 150 Hz et SW. En d'autres termes, cela signifie que le réglage TREBLE règle la bande de fréquences 10 KHz.

HW-H7500_H7501_FRA_20141113.indd 10

Utilisez une pièce de monnaie

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens inverse des aiguilles d’une montre pour le retirer comme indiqué sur la figure ci-dessus.

2. Insérez une pile au lithium de 3V. Veillez à ce que le pôle positif (+) soit orienté vers le haut lors de l’insertion de la pile dans son logement Mettez le couvercle sur la batterie et alignez le repère 'O' l’un en face de l’autre comme indiqué sur la figure ci-dessus.

adaptée pour tourner le couvercle de la batterie de la télécommande dans le sens des aiguilles d’une montre jusqu’en butée pour le remettre en place.

HW-H7500_H7501_FRA_20141113.indd 11

INSTALLATION ● Ce modèle correspond aux HU7 de la série 8 et 9 des modèles de téléviseurs courbés UHD Samsung (sauf pour le HU7100). Pour connaître la liste des modèles pris en charge, reportez-vous au site Web de Samsung.

Optical in

Pour un montage sur téléviseur avec un téléviseur Samsung monté sur mur physiquement compatible. NON recommandé pour une installation sur un téléviseur à écran courbe 78" ou au-delà.

 ● L’installation montée sur un téléviseur s’applique aux téléviseurs Samsung compatible avec le montage mural uniquement et nécessite que vous retiriez le pied du téléviseur. Si vous retirez le pied du téléviseur et le remplacez par la Soundbar courbe, et si vous posez ensuite le téléviseur sur une surface plane, le téléviseur est susceptible de basculer. ● Ne posez pas d'objets sur la barre audio lors du montage du téléviseur.

1. Placez la barre audio comme indiqué sur le schéma, en vous assurant qu'aucun des boutons ne soit en contact avec la surface sur laquelle elle se trouve.

Base du téléviseur, avec Support mural fixé

Fixez l’attache-câble à l’unité comme indiqué, puis passez les câbles via l’attache-câble pour une installation soignée.

Serrez les quatre vis de serrage 1 et quatre des vis

de serrage 2 dans les quatre trous de la barre audio, comme indiqué sur l’illustration.

Placez l’écran du téléviseur face vers le bas sur la

mousse de l’emballage courbe qui accompagne le téléviseur. ● Ne placez pas l’écran du téléviseur face vers le bas sur une surface plane. Vous risquez de fissurer le panneau.

Retirez le pied du téléviseur si nécessaire, puis

insérez le guide du support dans les encoches sur le fond du téléviseur. Assurez-vous que les trous des vis dans le Support mural sont alignés avec ceux dans le téléviseur.

1. Placez la barre audio comme indiqué sur le schéma, en vous assurant qu'aucun des boutons ne soit en contact avec la surface sur laquelle elle se trouve.

HW-H7500_H7501_FRA_20141113.indd 12

Serrez le support fixation sur la barre audio, puis

tournez-le manuellement dans le sens des aiguilles d’une montre pour fixer la barre audio au Support mural. 10. Le montage mural du téléviseur est terminé.

Serrez le support mural sur le téléviseur en

utilisant les 4 Vis de serrage 2 restantes.

Méthode 1. Pour l'installation sur le socle, avec un téléviseur Samsung prenant en charge la barre audio.

Après avoir monté le support mural, montez le

● Lorsque vous manipulez un téléviseur, ne touchez pas l’écran et ne le soumettez à aucune pression excessive ni à aucun choc brusque.

Alignez le centre de la barre audio avec le centre de la base du téléviseur, et poussez-le jusqu'au socle aussi loin que possible, comme indiqué sur le schéma. Veillez à ne pas déséquilibrer le téléviseur. Méthode 2. Si la barre de son est utilisée en tant que produit indépendant

Avec le téléviseur monté sur le mur, alignez le centre

de la barre audio avec le Support mural sur le fond du téléviseur, puis poussez la barre audio sur le Support mural aussi loin que possible comme indiqué sur l’illustration.

Serrez deux vis de serrage 2 sur les supports

comme indiqué sur l'illustration.

HW-H7500_H7501_FRA_20141113.indd 13

Centrez la barre audio sur la zone plate devant le

téléviseur. Méthode 3. Installation de la barre de son sur une hauteur réglée (30 mm) 

Serrez deux supports de pied et deux vis de

serrage 2 sur les orifices de la barre de son comme indiqué dans l'illustration.

● Ne posez pas d'objets lourds et ne montez pas sur l'appareil.

HW-H7500_H7501_FRA_20141124.indd 14
