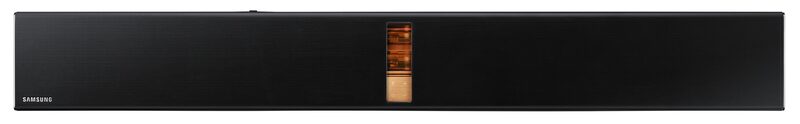

Mode d'emploi Samsung Barre de son 4.1 320W RMS, Bluetooth, Soundshare, Multiroom - HW-H750

Caractéristiques

TV SoundConnect TV SoundConnect vous permet d’écouter le son depuis votre téléviseur sur votre Soundbar via une connexion Bluetooth et vous permet de contrôler le son.

HDMI L'interface HDMI permet la transmission simultanée des signaux audio et vidéo pour vous offrir une image plus nette. L'appareil est également équipé de la fonction ARC qui vous permet d'écouter le son de votre téléviseur sur le Soundbar via un câble HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur compatible ARC.

Expansion du son ambiophonique La fonctionnalité Expansion du son ambiophonique ajoute de la profondeur et de la grandeur au son. L’Expansion du son ambiophonique est gérée par Sonic Emotion.

Caisson de basses sans fil Le module sans fil de Samsung s'affranchit des câbles qui reliaient l'unité principale au caisson de basses. En remplacement du câblage, le caisson de basses se connecte à un module sans fil compact qui communique avec l'unité principale.

Mode sonore spécial Vous avez le choix entre différents modes de son : CINEMA (CINÉMA) / SPORTS / VOICE (VOIX) / MUSIC (MUSIQUE) / STANDARD (Son Original), selon le type de contenu dont vous souhaitez profiter.

Télécommande multifonction Vous pouvez utiliser la télécommande fournie pour contrôler diverses opérations en appuyant sur un simple bouton.

Prise en charge de la fonction Hôte USB Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB HOST du système Soundbar.

Fonction Bluetooth Vous pouvez connecter un périphérique Bluetooth à l'Ensemble Soundbar pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil!

NFC Connectez votre périphérique compatible NFC par l'intermédiaire de Bluetooth au Soundbar en utilisant cette procédure d'installation simple et écoutez la musique sur le périphérique via le Soundbar. Il est pris en charge dans les modèles de certaines régions uniquement.

Multiroom Link Une fois que la Soundbar est connectée à un périphérique intelligent avec Multiroom Link App, vous pouvez connecter des périphériques Samsung Multiroom sans fil ensemble.

LICENCE Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de commerce de Dolby Laboratories.

Pour les brevets DTS, consultez le site http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, & DTS et le symbole qui lui est associé sont des marques déposées, et DTS 2.0 Channel est une marque déposée de DTS, Inc. © DTS, Inc. Tous droits réservés. Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays. - Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse (oss.request@samsung.com).

HW-H750_H751_FRA_141023.indd 2

Sécurité

AVERTISSEMENTS POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈSVENTE QUALIFIÉ. Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil.

Électrique. ne pas

Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

AVERTISSEMENT: Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. ATTENTION : Pour prévenir les chocs électriques, branchez la fiche au fond, en prenant soin d'insérer la tige large dans la fente large. • Cet appareil doit toujours être branché à une prise terre. • Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès. ATTENTION • Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus. • Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

HW-H750_H751_FRA_141023.indd 3

Précautions

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

HW-H750_H751_FRA_141023.indd 4

À la sécurité

Utilisation de la fonction Network Standby On

Utilisation de la fonction AUTO POWER LINK

Utilisation du Multiroom Link

Démarrage

Avant de lire le manuel d'utilisation

Avant de lire le manuel d'utilisation

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

+ Icônes utilisées dans le présent manuel Icône

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

+ Consignes de sécurité et dépannage 1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3) 2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 27)

+ Copyright ©2014 Samsung Electronics Co.,Ltd. Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.

CONTENU Vérifiez la présence des accessoires fournis présentés ci-dessous.

(Fixation rurale Gauche : 1EA)

(Fixation rurale Droite : 1EA)

Télécommande / Batterie Lithium (3V : CR2032)

Guide du système de fixation murale

(Vis du support 1 : 2EA) (Pour le câble d’alimentation : 1EA)

● L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

HW-H750_H751_FRA_141028.indd 6

Façade/panneau inférieur

Permet la connexion à la sortie analogique d’un périphérique externe.

Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV, USB. ● Lorsque l’appareil est sous tension, si vous appuyez ) pendant plus de 3 secondes, le sur le bouton ( bouton fonctionne en MUTE. Pour annuler la configuration du bouton MUTE, appuyez à nouveau ) pendant plus de 3 secondes. sur le bouton (

(Port USB) Connectez ici des périphériques USB comme des lecteurs MP3 pour lire des fichiers sur les périphériques.

Tube à vide

Affiche le mode actuellement sélectionné. ● Si aucune saisie depuis l'appareil ou la télécommande n'est effectuée pendant 15 secondes, l'écran s'éteint automatiquement. ● L'écran s'éteint automatiquement lors des modes de lecture BT READY, TV READY et USB.

Permet de régler le volume. La valeur numérique du niveau du volume apparaît à l'écran de la façade.

Bouton (Alimentation) Permet d’allumer et d’éteindre l’alimentation.

● Lorsque vous mettez l'unité sous tension, il faut compter 10 ou 12 secondes de retard avant le déclenchement du son. ● Des interférences risquent de se produire si un téléphone portable ou tout autre appareil mobile ou électronique est posé sur l’amplificateur à tube à vide ou se trouve à proximité. Les signaux depuis ces périphériques peuvent entraîner des interférences ou distorsions du son. ● Tenez l’appareil hors de portée des enfants lorsqu’il fonctionne afin d’éviter tout risque de brûlure. ● Ouvrez le capuchon de la prise USB pour utiliser les ports USB ou AUX.

HW-H750_H751_FRA_141023.indd 7

Panneau arrière

Bouton WPS/Wi-Fi SETUP Appuyez sur ce bouton pour connecter votre Soundbar à votre réseau en utilisant la configuration WPS ou Wi-Fi.

DC 24V (Entrée de l'alimentation)

Branchez la prise de l'adaptateur CC à la prise d’alimentation (jack), puis branchez la fiche de l'adaptateur CA dans une prise murale.

Appuyez sur le bouton pour connecter la Soundbar au HUB. (non fourni)

LAN Permet la connexion à un réseau à l’aide d’un câble LAN.

Hdmi in

Permet de recevoir simultanément les signaux numériques audio et vidéo à l’aide d’un câble HDMI. Utilisez-le lorsque vous connectez un périphérique externe pris en charge.

HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc. Comme l’interface HDMI transmet des signaux numériques de la plus haute qualité, vous pouvez profiter d'une qualité vidéo et audio supérieure à la source numérique initialement créée.

Hdmi out (tv)

Transmet les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI.

À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI OUT (TV) située à l'arrière de l'appareil à la prise HDMI IN de votre téléviseur.

● La fonction Anynet+ doit être activée. ● La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.

● Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur.

HW-H750_H751_FRA_141023.indd 15

Optical in

Permet la connexion à la sortie (optique) numérique d’un appareil externe.

● Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble. ● Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants sont terminés.

HW-H750_H751_FRA_141023.indd 8

Câble Optique (non fourni)

Lecteur BD/ DVD/Décodeur/ Console de jeux

Connectez la prise OPTICAL IN (Audio) de l’unité principale à la prise OPTICAL OUT du téléviseur ou du périphérique source. Changez la fonction en D.IN.

● Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ● Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon d'alimentation.

Connectez la prise AUX IN (Audio) de l’unité principale à la prise AUDIO OUT du téléviseur ou du périphérique source. Changez la fonction en AUX.

Boutons et fonctions de la télécommande

SOURCE Permet de sélectionner une source connectée au Soundbar. MUTE Vous pouvez baisser le volume sur 0 en appuyant sur un bouton. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent. REPEAT Vous pouvez régler la fonction REPEAT lorsque vous écoutez de la musique à partir d'une clé USB. REPEAT OFF : Permet d'annuler la lecture répétée. REPEAT FILE : Permet de répéter la lecture d'une piste. REPEAT ALL : Permet de répéter la lecture de toutes les pistes. REPEAT RANDOM : Permet de lire les plages dans un ordre aléatoire. (Une plage qui a déjà été lue peut être lue à nouveau.) Saut en avant Lorsque le périphérique que vous êtes en train de lire contient deux fichiers ou plus et lorsque vous appuyez sur le bouton $, le fichier suivant est sélectionné.

Audio sync

Si le Soundbar est connecté à un téléviseur numérique et que la vidéo et l'audio ne sont pas synchronisés, appuyez sur les boutons AUDIO SYNC pour corriger le problème. Utilisez les boutons #,$ pour régler le temps de retard audio entre 0 ms et 300 ms. En mode USB, en mode TV et en mode BT, la fonction Audio Sync peut ne pas fonctionner. Vous pouvez également activer la fonction Wi-Fi SETUP en appuyant longuement sur le bouton AUDIO SYNC de la télécommande pendant plus de 7 secondes. DIMMER/Anynet+ DIMMER : Appuyez sur le bouton DIMMER/Anynet+ pour contrôler la luminosité du VARIATEUR DE L'AMPLIFICATEUR À TUBE À VIDE ne fonctionne pas pendant 30 secondes après avoir activé l'appareil pour la toute première fois. Anynet+ : Appuyez sur le bouton DIMMER/Anynet+ pendant plus de 5 secondes pour activer ou désactiver la fonction Anynet+ et AUTO POWER LINK. La fonction Anynet+ vous permet de contrôler la Soundbar avec la télécommande à partir d'un téléviseur Samsung compatible avec Anynet+. La Soundbar doit être connectée au téléviseur via un câble HDMI. Reportezvous à la page 23 pour en savoir plus sur la fonction AUTO POWER LINK.

Treble bass

Permet de sélectionner Treble (Aigu) ou Bass (Basse). Puis, utilisez le bouton #,$ pour régler le volume sur Treble (Aigu) ou Bass (Basse) de -3 à +3. ● Soundbar est un nom dont Samsung est le propriétaire. ● Faire fonctionner le téléviseur en utilisant sa télécommande.

HW-H750_H751_FRA_141023.indd 9

Télécommande

POWER Permet d’allumer et d’éteindre l’alimentation. VOLUME Règle le niveau de volume de l’unité. Saut en arrière Si le périphérique que vous êtes en train de lire contient plus d'un fichier et que vous appuyez sur le bouton #, le fichier précédent est sélectionné. Lecture/Pause Appuyez sur le bouton ► pour mettre en pause la lecture du fichier temporairement. Appuyez à nouveau sur le bouton ► pour lire le fichier sélectionné.

Sound effect

Veuillez sélectionner un mode d'effet sonore. Sélectionnez le mode STANDARD si vous souhaitez apprécier le son d’origine. Lorsque vous choisissez un mode d'Effet sonore (excepté le mode STANDARD), le Surround Sound Expansion est automatiquement désactivé. WOOFER Vous pouvez contrôler le volume des basses. Appuyez sur le bouton #,$ pour augmenter ou réduire le volume du caisson de graves. Vous pouvez effectuer le réglage sur une valeur comprise entre SW -6 et SW +6. Vous pouvez également activer la fonction SPK ADD de la barre de son en appuyant longuement sur le bouton WOOFER de la télécommande pendant plus de 5 secondes. Surr.Sound (Expansion du son ambiophonique) Appuyez sur le bouton Surr.Sound de la télécommande pour ajouter de la profondeur et de la grandeur au son. Lorsque vous sélectionnez SURROUND SOUND AUTO: Si la source du son est issue de plus de 2 canaux, alors SURROUND SOUND ON s’active automatiquement. Si la source audio a 2 canaux (stéréo) ou moins, SURROUND SOUND OFF est sélectionné automatiquement. Vous pouvez également activer la fonction WPS en appuyant longuement sur le bouton Surr.Sound de la télécommande pendant plus de 5 secondes.

+ Installation des piles dans la télécommande

2. Insérez une pile au lithium de 3V. Veillez à ce 3. Utilisez une pièce de monnaie

Utilisez une pièce de monnaie

adaptée pour tourner le que le pôle positif (+) soit orienté vers le haut adaptée pour tourner le couvercle couvercle de la batterie de la lors de l’insertion de la pile dans son de la batterie de la télécommande télécommande dans le sens des logement Mettez le couvercle sur la batterie dans le sens inverse des aiguilles aiguilles d’une montre jusqu’en et alignez le repère '' l’un en face de l’autre d’une montre pour le retirer comme butée pour le remettre en place. comme indiqué sur la figure ci-dessus. indiqué sur la figure ci-dessus.

HW-H750_H751_FRA_141023.indd 10

Installation de la fixation murale

Vous pouvez utiliser le support de fixation mural pour fixer l’unité au mur.

+ Précautions d’installation ● Procédez à l'installation sur un mur vertical uniquement. ● Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil. ● Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids.

● Achetez et utilisez les vis de fixation ou l’ancrage appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. ● Achetez des vis pour fixation murale en fonction du type et de l'épaisseur du mur sur lequel vous souhaitez installer la Soundbar. -

Longueur : L 35 mm ou plus recommandée

● Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur. ● Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique. 1. Placez le guide d'installation contre la surface murale. •

Le guide d'installation doit être de niveau.

Installez à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur.

2. Indiquez la position sur laquelle les vis vont traverser le mur à l'aide d'un stylo, puis retirez le guide d'installation. 3. Serrez les fixations murales et les vis sur les positions indiquées. •

Les fixations de gauche et de droite ont une forme différente.

4. Serrez les deux vis du support sur les trous des vis à l'arrière du corps principal de la Soundbar, une sur la gauche et une sur la droite. 5. De la poussière risque d’entrer à l’intérieur de la Soundbar si celle-ci est montée sur le mur. Assurez-vous de maintenir le capuchon de la prise USB fermé. 6. Placez les vis des supports à l'arrière de la Soundbar dans les rainures de la fixation murale. Pour une installation en toute sécurité, assurez-vous de pousser les vis des supports jusqu'au dessous des rainures.

Utilisation de la Soundbar avec le système de fixation murale

[Fixation murale de la Soundbar]

HW-H750_H751_FRA_141023.indd 11

Démontage de la fixation murale

1. Tirez la Soundbar vers le haut comme indiqué sur l’illustration pour la détacher de la fixation murale.

Utilisation de la Soundbar avec le système de fixation murale

[Démontage de la Soundbar du système de fixation murale]

● Ne vous appuyez pas sur l’unité montée et évitez de la soumettre à des chocs ou des chutes. ● Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit. ● Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil. ● Pour optimiser l'installation d'une fixation murale, installez les enceintes à au moins 5 cm sous le téléviseur, si le téléviseur est monté sur le mur. ● Pour votre sécurité, dans le cas où vous ne l’utilisez pas en montage mural, veuillez installer l’unité sur une surface plane sécurisée où elle ne risque pas de tomber.

D'installation de la fixation murale

Minimum : 32,8 à 33,5 cm 1. Placez la "Fixation rurale Gauche" sur la surface souhaitée du mur, tout en s'assurant qu'elle soit parallèle au sol comme indiqué ci-dessus. Ensuite, insérez une vis dans l'orifice à son extrémité droite. 2. Placez la "Fixation rurale Droite" sur la surface souhaitée du mur, tout en s'assurant qu'elle soit parallèle au sol comme indiqué ci-dessus. Ensuite, insérez une vis dans l'orifice à son extrémité gauche. • Si les Fixation rurale Gauche/Droite doivent être fixées en dessous du téléviseur, vérifiez que les positions de leurs orifices de fixation mentionnés aux étapes 1 et 2 soient correctement alignées avec le centre de la partie inférieure du téléviseur. 3. Insérez les vis dans les autres orifices non utilisés.

HW-H750_H751_FRA_141023.indd 12

Appuyez pendant 5 secondes sur le bouton id set

situé à l’arrière du caisson de graves à l’aide d’un petit objet pointu. •

Le témoin LINK (DEL bleue) situé sur le caisson de graves clignote rapidement.

Alors que l’unité principale est hors tension (en mode

) de STANDBY), appuyez sur la touche MUTE ( la télécommande pendant 5 secondes.

Pour finaliser le lien, mettez l'unité principale sous

tension lorsque la DEL bleue du caisson de graves clignote. •

L’unité principale et le caisson de basses sont à présent liés (connectés).

Le témoin LINK (DEL bleue) situé sur le caisson de graves doit être allumé et s'afficher en bleu.

Si le témoin LINK (LIEN) ne s’affiche pas en bleu, la liaison a échoué. Éteignez l’unité principale et recommencez à partir de l’étape 2.

Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores. (Reportez-vous à la page 10)

L'ID de lien du caisson de basses est préréglé en usine, et l’unité principale et le caisson doivent se connecter automatiquement (connexion sans fil) à la mise sous tension des deux. Si le témoin LINK ne s’allume pas à la mise sous tension de l'unité principale et du caisson de basses, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante. Terminez cette procédure dans les 30 secondes après que le témoin Link du caisson de basses commence à clignoter.

● Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez son cordon d'alimentation. ● Si l'unité principale est mise hors tension, le caisson de basses sans fil basculera en mode veille et le témoin STANDBY LED s'affichera sur l'écran supérieur. Le témoin bleu LINK commencera à clignoter 30 secondes après cela. ● Si vous utilisez un périphérique utilisant la même fréquence (2,4 GHz) que la Soundbar près de la Soundbar, l'interférence peut entraîner quelques interruptions de son. ● La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal. ● Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 6 de la colonne de gauche pour rétablir la connexion entre l'unité principale et le caisson de graves sans fil.

● L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité. ● Pour un résultat d’écoute optimal, assurezvous que la zone autour du caisson de graves sans fil est bien dégagée.

HW-H750_H751_FRA_141023.indd 13

D’alimentation de la soundbar

Vous pouvez réduire le bruit provoqué par radiation électromagnétique en fixant le noyau en ferrite au cordon d’alimentation de votre Soundbar.

1. Déverrouillez et ouvrez le noyau en ferrite.

<Câble d’alimentation de la Soundbar>

Fermez le noyau en ferrite en appuyant dessus

jusqu'à ce qu'il émette un clic.

HW-H750_H751_FRA_141023.indd 14

Arc (hdmi out)

À l'aide d'un câble HDMI (non fourni), connectez la prise HDMI IN située à l'arrière de l'appareil à la prise HDMI OUT de vos périphériques numériques.

La fonction ARC permet d’utiliser le port HDMI OUT(ARC) pour la sortie du son audio numérique.

Elle peut être uniquement activée si le Soundbar est connecté à un téléviseur qui prend en charge la fonction ARC.

L'ARC (Audio Return Channel (Fonct. Retour Audio)) transfère le signal numérique audio au port HDMI OUT (ARC).

Câble HDMI 1. Utilisez un câble HDMI pour connecter le téléviseur prenant en charge ARC à la Soundbar. 2. Allumez le téléviseur puis la fonction Anynet+ de la Soundbar. ) situé sur la façade de l’unité principale ou sur le bouton

Câble optique (numérique) ou audio (analogique)

Cet appareil est équipé d'une prise d'entrée numérique optique et d'une prise d'entrée analogique audio, ce qui vous permet de disposer deux méthodes de connexion au téléviseur. OPTICAL OUT

Assemblage de l’attache-câble

Fixez l’attache-câble à l’unité comme indiqué, puis passez les câbles via l’attache-câble pour une installation soignée.

HW-H750_H751_FRA_141023.indd 16
