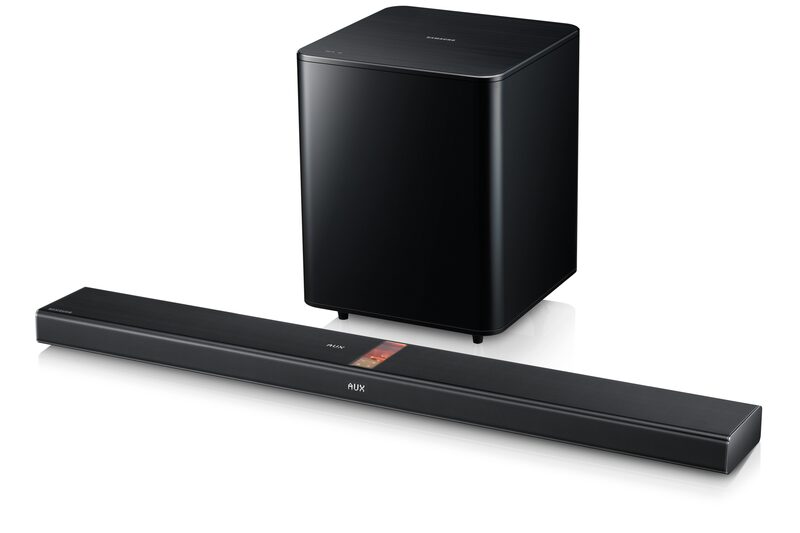

Mode d'emploi barre de son Samsung HW-F750

Présentation

caractéristiques SoundShare Le SoundShare émet le son du téléviseur sur votre le Crystal Surround Air Track. (SAT) via une connexion Bluetooth et le son est contrôlé.

HDMI L'interface HDMI permet la transmission simultanée des signaux audio et vidéo pour vous offrir une image plus nette. L'appareil est également équipé de la fonction ARC qui vous permet d'écouter le son de votre téléviseur dans le Crystal Surround Air Track via un câble HDMI. Cette fonction est uniquement disponible si vous connectez l'appareil à un téléviseur compatible ARC.

D sound plus

La fonctionnalité 3D SOUND PLUS ajoute de la profondeur et de la grandeur au son.

Caisson de basses sans fil Le module sans fil de Samsung s'affranchit des câbles qui reliaient l'unité principale au caisson de basses. En remplacement du câblage, le caisson de basses se connecte à un module sans fil compact qui communique avec l'unité principale.

Mode sonore spécial Vous avez le choix entre sept modes de sons différents - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, et OFF (son original) - selon le type de contenu dont vous souhaitez profiter.

Télécommande multifonction La télécommande fournie peut également être utilisée pour commander le téléviseur connecté à cet ensemble. (Fonctionne uniquement avec les téléviseurs Samsung) Elle est pourvue d'une touche d'accès rapide au téléviseur permettant d'activer plusieurs options d'une simple pression sur les touches.

Système avec enceintes actives Cet ensemble est doté d'un système avec enceintes actives qui offre une haute qualité sonore dans une seule unité peu encombrante. Cet ensemble ne nécessite aucun haut-parleur satellite ni câbles, généralement présents dans les systèmes ambiophoniques classiques.

Prise en charge de la fonction Hôte USB Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB HOST du système Air Track.

Fonction Bluetooth Vous pouvez connecter un périphérique Bluetooth à le Crystal Surround Air Track pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil !

LICENCE Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de commerce de Dolby Laboratories. Fabriqué sous licence sous les brevets américains suivants : 5,956,674; 5,974,380; 6,487,535 et autres brevets déposés ou en attente aux États-Unis ou dans d'autres pays. DTS, le Symbole, ainsi que DTS et le Symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés. Les termes HDMI et HDMI High-Definition Multimedia Interface, et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d'autres pays.

- Pour toute requête et demande concernant les questions sur les sources ouvertes, contactez Samsung via e-mail (oss.request@ samsung.com).

AVERTISSEMENTS POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

ATTENTION RISQUE DE CHOC ÉLECTRIQUE.

Cette fonction ajoute de la profondeur et de l’espace au son. MUTE Permet de mettre l'appareil en sourdine. Appuyez de nouveau sur cette touche pour restaurer le volume initial.

Ne pas ouvrir

Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil. Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

AVERTISSEMENT : Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. ATTENTION : POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE. • Cet appareil doit toujours être branché à une prise terre. • Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès. ATTENTION • Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus. • Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

informations relatives à la sécurité

Précautions

68.6mm 2.7 inch 99.1mm 3.9 inch

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

Les piles utilisées dans ce produit peuvent contenir des produits chmiques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Les piles ne doivent pas être court-circuitées, démontées ou subir de surchauffe. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

Avertissements Précautions

Démarrage

Avant de lire le manuel d'utilisation Contenu

Façade/Panneau inférieur Panneau arrière

Télécommande

Présentation de la télécommande

Installation de la fixation murale Branchement d’un caisson de graves sans fil Relier le noyau torique en ferrite au cordon d'alimentation du caisson de basse Installation du noyau torique en ferrite sur le caisson de basse Mode de calibrage automatique du son (ASC) Connexion d'un périphérique externe à l'aide d'un câble HDMI Connexion d'un périphérique externe à l'aide d'un câble audio (analogique) ou optique (numérique) Assemblage de l’attache-câble

Mode d’entrée Bluetooth SoundShare USB Utilisation de la télécommande Mise à jour du logiciel

Avant de lire le manuel d'utilisation

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

Icônes utilisées dans le présent manuel Icône

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Consignes de sécurité et dépannage 1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit (Reportez-vous à la page 3) 2) En cas de problème, consultez la section Dépannage (Reportez-vous à la page 23)

Copyright ©2013 Samsung Electronics Co.,Ltd. Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.

CONTENU Vérifiez la présence des accessoires fournis présentés ci-dessous.

Tv mute

(Vis du support : 2) (Vis : 2)

Permet de couper le son du téléviseur. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.

• L’unité principale et le caisson de graves sont à présent liés (connectés). • Le témoin de liaison (DEL Bleue) du caisson de graves est allumé. • Vous pouvez mieux profiter du son du caisson de graves sans fil en sélectionnant les effets sonores. (Reportez-vous à la page 20)

TV INFO TV PRE-CH VT DIMMER

5. Pour finaliser le lien, mettez l'unité principale sous tension lorsque la DEL bleue du caisson de graves clignote.

▪ Avant de déplacer ou d'installer l'appareil, éteignez-le et débranchez son cordon d'alimentation.

▪ Si l'unité principale est mise hors tension, le caisson de basses sans fil basculera en mode veille et le témoin STANDBY s'affichera sur l'écran supérieur. Le témoin bleu LINK commencera à clignoter 30 secondes après cela. ▪ Si un appareil de même fréquence (2.4GHz) se trouve à proximité du système, des interruptions de son pourront se produire en raison des interférences induites. ▪ La distance de transmission d’une onde radioélectrique est d’environ 10 m, mais elle peut varier en fonction de l’environnement de fonctionnement. Si un mur en béton ou une paroi métallique se trouve entre l’unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal. ▪ Si l’unité principale n’effectue pas de connexion sans fil, suivez les étapes 1 à 5 ci-dessus pour réessayer la connexion entre l'unité principale et le caisson de graves sans fil.

▪ L’antenne de réception sans fil est intégrée au caisson de graves sans fil. Maintenez l’appareil à l’abri de l’eau et de l’humidité.

▪ Pour un résultat d’écoute optimal, assurez-vous que la zone autour du caisson de graves sans fil est bien dégagée.

2. Appuyez pendant 5 secondes sur le bouton ID SET situé à l’arrière du caisson de graves à l’aide d’un petit objet pointu.

BRANCHEMENT D’UN CAISSON DE GRAVES SANS FIL

branchements RELIER LE NOYAU TORIQUE EN FERRITE AU CORDON D'ALIMENTATION DU CAISSON DE BASSE Fixez un noyau torique en ferrite au cordon d’alimentation du caisson de basse afin d’empêcher la génération d’interférences RF à partir de signaux radio. 1. Tirez sur la languette de fixation du noyau torique en ferrite pour l’ouvrir. 2. Faites faire deux boucles au câble d’alimentation du caisson de basse. 3. Reliez le noyau torique en ferrite au cordon d'alimentation tel qu’indiqué sur la figure puis appuyez dessus jusqu’à ce qu’il s’enclenche.

INSTALLATION DU NOYAU TORIQUE EN FERRITE SUR LE CAISSON DE BASSE

Soulevez pour déverrouiller et ouvrir le noyau.

Faites faire deux boucles au câble d’alimentation. (Commencez l'enroulement à 5-10 cm du commutateur).

MODE DE CALIBRAGE AUTOMATIQUE DU SON (ASC) Pour obtenir une meilleure qualité de son, l’ASC aide à repositionner et à calibrer le système Air Track et les périphériques audio, y compris le caisson de graves, en réglant automatiquement la balance du son et en prenant en compte la distance entre les caractéristiques de la fréquence et des périphériques. 1. Placez le microphone ASC sur la position d’écoute. DC 24V 5V 0.5A

2. Branchez le microphone ASC sur la prise ASC IN (ENTRÉE ASC) de système Air Track. Le calibrage démarre automatiquement et cela prend environ 2 minutes. • Si vous éteignez le système Air Track ou débranchez le microphone ASC avant que le message de calibrage apparaisse à l’écran, le calibrage sera annulé et incomplet. Dans ce cas, branchez à nouveau le microphone ASC dans la prise ASC IN (ENTRÉE ASC). • Lorsque le calibrage est terminé, vous pouvez choisir le mode ASC en appuyant sur le bouton Sound Effect (Effet sonore) situé sur la télécommande.

• Veillez à placer le microphone ASC sur la position d'écoute réelle pour obtenir un réglage précis.

▪ Durant le calibrage ASC, tous les autres boutons sont inopérants à l’exception du bouton d’alimentation (marche/arrêt).

▪ Un message d'erreur est généré et la fonction ASC est annulée si vous changez la position de l'appareil pendant le calibrage ASC.

CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN CÂBLE HDMI HDMI est une interface numérique standard qui permet de connecter des appareils tels qu’un téléviseur, un projecteur, un lecteur de DVD, un lecteur de disques Blu-ray un décodeur, etc. L’interface HDMI élimine les pertes de signal découlant de la conversion analogique, ce qui vous garantit la même qualité sonore vidéo et audio que celle d’un son créé à l’origine en numérique.

HDMI IN Branchez un câble HDMI (non fourni) depuis la prise HDMI IN (ENTRÉE HDMI) située à l’arrière du produit à la prise HDMI OUT (SORTIE HDMI) de vos appareils numériques. et, HDMI OUT (HDMI) Branchez un câble HDMI depuis la prise HDMI OUT (SORTIE HDMI) située à l’arrière du produit à la prise HDMI IN (ENTRÉE HDMI) de votre téléviseur.

▪ Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur. HDMI OUT (ARC) • La fonction ARC permet de transmettre les données audionumériques via le port de sortie HDMI OUT (SORTIE HDMI) (ARC). Elle ne peut être activée que lorsque le système Air Track est connecté à un téléviseur prenant en charge la fonction ARC. • La fonction Anynet+ doit être activée.

▪ La fonction sera indisponible si le câble HDMI ne prend pas en charge ARC.

branchements CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN CÂBLE AUDIO (ANALOGIQUE) OU OPTIQUE (NUMÉRIQUE)

Câble Optique (non fourni)

Lecteur BD/ DVD/Décodeur/ Console de jeux

Cette section présente les deux méthodes (numérique et analogique) de connexion de l’unité au téléviseur. Cet appareil est équipé d'une prise numérique optique et d'une prise analogique audio pour la connexion à un téléviseur.

AUX IN (ENTRÉE AUX) Connectez la prise AUX IN (ENTRÉE AUX) (Audio) de l’unité principale à la prise AUDIO OUT (SORTIE AUDIO) du téléviseur ou du périphérique source. Veillez à respecter les codes couleur. ou, OPTICAL IN (ENTRÉE OPTIQUE) Branchez la prise d’entrée numérique de l’unité principale sur la sortie OPTICAL OUT du téléviseur ou de l’appareil source.

▪ Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées.

▪ Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon d'alimentation.

ASSEMBLAGE DE L’ATTACHE-CÂBLE DC 24V

D sound

Télécommande/ Piles (type AAA)

(Pour le câble d’alimentation du caisson de basse - x 1)

▪ L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ▪ Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité.

SPEAKER Ce bouton vous permet de choisir d'écouter le son depuis le système Air Track ou depuis votre téléviseur.

● descriptions

Affiche le mode actuellement sélectionné. - Si aucune saisie depuis l'appareil ou la télécommande n'est effectuée pendant 15 secondes, l'écran s'éteint automatiquement. - L'écran s'éteint automatiquement lors des modes de lecture BT READY (BT PRÊT), TV READY (TV PRÊTE) et USB.

Bouton de

Permet de sélectionner les entrées D.IN, AUX, HDMI, BT, TV, USB. - Lorsque l’appareil est sous tension, si vous appuyez sur le bouton ( ) pendant plus de 3 secondes, le bouton fonctionne en MUTE (SILENCIEUX). Pour annuler la configuration du MUTE (SILENCIEUX), appuyez à nouveau sur le bouton ( ) pendant plus de 3 secondes.

▪ Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.

▪ Des interférences risquent de se produire si un téléphone portable ou tout autre appareil mobile ou électronique est posé sur l’amplificateur à tube à vide ou à proximité.

▪ Tenez l’appareil hors de portée des enfants lorsqu’il fonctionne afin d’éviter tout risque de brûlure.

Entrée aux

Permet la connexion à la sortie analogique d’un périphérique externe.

Prise hdmi out

Transmet les signaux vidéo et audio numériques simultanément au moyen d’un câble HDMI.

Prises hdmi

Permet de recevoir simultanément les signaux numériques audio et vidéo à partir d'une source externe à l'aide d’un câble HDMI.

▪ Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble.

▪ Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants soient terminés.

Bouton tv power

Permet d'allumer/d'éteindre le téléviseur Samsung. POWER

Speaker tv source

REPEAT Sélectionnez Répéter le fichier, Tout, Aléatoire.

(canal préc. tv)

Permet d'afficher l'état actuel du téléviseur. Permet de revenir à la chaîne de télévision précédente.

Bouton de commande

Permet de lire, mettre en pause ou arrêter la lecture d'un fichier musical, ou de rechercher le fichier musical suivant ou précédent.

Sound effect

Permet de sélectionner les Effets sonores: (MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, OFF (Son original))

Tv source

Appuyez ici pour connecter une source vidéo du téléviseur. SoundShare Le son du téléviseur est émis sur votre enceinte satellite (SAT) via une connexion Bluetooth et le son est contrôlé. Anynet+ Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l’aide de la télécommande de votre téléviseur Samsung.

Audio sync

Permet de synchroniser les signaux vidéo et audio lors de la connexion de l’appareil à un téléviseur numérique.

Smart volume

Contrôle et stabilise le niveau du volume pour éviter toute variation sonore spectaculaire.

Volume, s/w level

Règle le niveau de volume de l’unité. Règle le niveau du caisson de basses. DRC Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous regardez un film à un faible volume sonore la nuit (Standard, MAX, MIN).

▪ SAT signifie Surround Air Track (Système Air Track) qui est un nom de propriété Samsung. ▪ La télécommande n'est opérationnelle que sur les téléviseurs Samsung. ▪ Cette télécommande risque de ne pas fonctionner sur tous les téléviseurs. Si vous ne pouvez pas, utilisez le téléviseur via sa télécommande.

Installation des piles dans la télécommande

Soulevez le couvercle situé à l'arrière de la télécommande comme indiqué.

2. Insérez deux piles de type AAA. Vérifiez bien que les pôles + et - des piles sont placés comme indiqué sur le diagramme représenté à l'intérieur du compartiment.

3. Repositionnez le couvercle. Dans un schéma d'utilisation classique, les piles durent environ un an.

Portée de la Télécommande La portée de la télécommande en ligne droite est d'environ 7 mètres. Elle fonctionne également inclinée selon un angle horizontal de 30° maximum par rapport au capteur de la télécommande.

Bouton power

Permet d'allumer/d'éteindre le Crystal Surround Air Track. SOURCE Appuyez pour sélectionner une source SAT connectée. (SAT: Système Air Track)

Auto power

Synchronise le système Air Track par la connexion optique via la prise Optique de façon à ce qu’il s’active automatiquement lorsque vous allumez votre téléviseur.

Installation de la fixation murale

Vous pouvez utiliser le support de fixation mural pour fixer l’unité au mur.

Précautions d’installation • Procédez à l'installation sur un mur vertical uniquement. • Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil. • Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids. • Achetez et utilisez les vis de fixation ou les boulons appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. • Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur. • Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

Placez le support de fixation sur la surface du mur puis

fixez-le à l’aide de deux vis. Si vous suspendez l'appareil en dessous d'un téléviseur, assurez-vous d'installer le support mural de telle sorte que la flèche ( ) soit placée au centre du téléviseur. Assurez-vous également que l'appareil est placé à au moins 5 cm (2 pouces) en dessous du téléviseur.

2. Contrôlez et alignez les trous à vis à l'arrière de l'UNITÉ PRINCIPALE et fixez les vis des vis du support aux vis.

Introduisez l’unité dans les fentes correspondantes du

support de fixation mural. Pour une sécurité d’ installation optimale, veillez à ce que les goujons descendent jusqu’en butée à l’intérieur des fentes. 1

4. L'installation est terminée. 5 cm (2 pouces) minimum

▪ Ne vous appuyez pas sur l'unité montée et protégez celle-ci de tout risque d’impact. ▪ Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit.

▪ Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil.

▪ Pour qu'une installation avec fixation murale fonctionne de manière optimale, veillez à ce que le système d'enceintes et le téléviseur soient séparés d'au moins 5 cm.

▪ Pour votre sécurité, veuillez utiliser l’appareil posé sur une surface sécurisée dans le cas où vous ne l’utilisez pas en montage mural.

▪ Pour une réception sonore de meilleure qualité, placez le caisson de graves à au moins 30 cm du mur lors de l'installation.

L'ID de lien du caisson de graves est préréglé en usine et l’unité principale et le caisson doivent se connecter automatiquement (connexion sans fil) à la mise sous tension. Si le témoin LINK (LIEN) ne s’allume pas à la mise sous tension de l'unité principale et du caisson de basses, vous devrez régler l'ID tel qu'indiqué dans la procédure suivante. 1. Branchez les cordons d’alimentation de l’unité principale et du caisson de graves dans une prise murale CA.

• Le témoin STANDBY s’éteint et le témoin LINK (DEL Bleue) clignote rapidement.

3. Alors que l’unité principale est hors tension (mode VEILLE), appuyez sur la touche MUTE de la télécommande pendant 5 secondes.

Tv power

4. Le message ID SET apparaît sur le OLED de l'unité principale.
