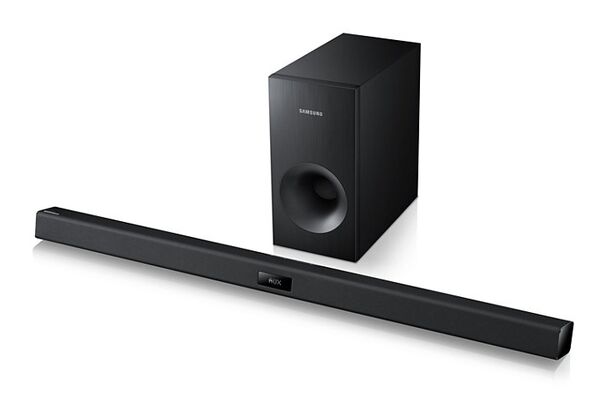

Mode d'emploi barre de son Samsung HW-F350

Présentation

caractéristiques SoundShare Le SoundShare émet le son du téléviseur sur votre le Crystal Surround Air Track (SAT) via une connexion Bluetooth et le son est contrôlé.

D sound plus

La fonctionnalité 3D SOUND PLUS ajoute de la profondeur et de la grandeur au son.

Mode sonore spécial Vous avez le choix entre sept modes de sons différents - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, et OFF (son original) - selon le type de contenu dont vous souhaitez profiter.

Télécommande multifonction La télécommande fournie peut également être utilisée pour commander le téléviseur connecté à cet ensemble. (Fonctionne uniquement avec les téléviseurs Samsung) Elle est pourvue d'une touche d'accès rapide au téléviseur permettant d'activer plusieurs options d'une simple pression sur les touches.

Système avec enceintes actives Cet ensemble est doté d'un système avec enceintes actives qui offre une haute qualité sonore dans une seule unité peu encombrante. Cet ensemble ne nécessite aucun haut-parleur satellite ni câbles, généralement présents dans les systèmes ambiophoniques classiques.

Prise en charge de la fonction Hôte USB Vous pouvez connecter des périphériques de stockage USB externes (lecteur MP3, mémoire flash USB, etc.) afin d’en lire les fichiers musicaux à l’aide de la fonction USB HOST du système Air Track.

Fonction Bluetooth Vous pouvez connecter un périphérique Bluetooth à le Crystal Surround Air Track pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil!

LICENCE Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole représentant deux D sont des marques de commerce de Dolby Laboratories.

Fabriqué sous licence sous les brevets américains suivants : 5,956,674; 5,974,380; 6,487,535 et autres brevets déposés ou en attente aux États-Unis ou dans d'autres pays. DTS, le Symbole, ainsi que DTS et le Symbole ensemble sont des marques déposées et DTS 2.0 Channel est une marque de commerce de DTS, Inc. Le produit inclut le logiciel. © DTS, Inc. Tous droits réservés.

- Pour toute requête et demande concernant les questions sur les sources ouvertes, contactez Samsung via e-mail (oss.request@ samsung.com).

AVERTISSEMENTS POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ.

ATTENTION RISQUE DE CHOC ÉLECTRIQUE.

Cette fonction ajoute de la profondeur et de l’espace au son.

Ne pas ouvrir

Ce symbole avertit l’utilisateur de la présence d’une tension dangereuse à l’intérieur de l’appareil. Ce symbole avertit l’utilisateur de la présence de directives importantes dans la documentation accompagnant cet appareil.

AVERTISSEMENT : Afin de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. MISE EN GARDE : POUR PRÉVENIR LES CHOCS ÉLECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSÉRER LA TIGE LARGE DANS LA FENTE LARGE. • Cet appareil doit toujours être branché à une prise terre. • Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès. ATTENTION • Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus. • Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

informations relatives à la sécurité

Précautions

68.6mm 2.7 inch 99.1mm 3.9 inch

Assurez-vous que l'alimentation électrique de votre maison est conforme à la plaque d'identification située au dos de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.

En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.

N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d'alimentation en cas de dysfonctionnement. Votre produit n'est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu'à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.

Les piles utilisées dans ce produit peuvent contenir des produits chmiques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Les piles ne doivent pas être court-circuitées, démontées ou subir de surchauffe. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

Ɣ Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel. Ɣ Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation). Ɣ Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée).

Avertissements Précautions

Démarrage

Avant de lire le manuel d'utilisation Contenu

Façade Panneau arrière Installation du noyau torique en ferrite sur le câble des enceintes du caisson de graves

Télécommande

Présentation de la télécommande

Installation de la fixation murale Connexion d'un périphérique externe à l'aide d'un câble audio (analogique) ou optique (numérique)

Mode d’entrée Bluetooth (Modèle HW-F355 uniquement) SoundShare (Modèle HW-F355 uniquement) USB Utilisation de la télécommande Mise à jour du logiciel

Avant de lire le manuel d'utilisation

Prenez connaissance des termes suivants avant de lire le manuel d'utilisation.

Icônes utilisées dans le présent manuel Icône

Indique une situation pour laquelle une fonction ne fonctionne pas ou que des paramètres peuvent être annulés.

Donne des conseils ou des instructions permettant d'améliorer l'utilisation de chaque fonction.

Consignes de sécurité et dépannage 1) Familiarisez-vous avec les Consignes de sécurité avant d'utiliser ce produit. (Reportez-vous à la page 3) 2) En cas de problème, consultez la section Dépannage. (Reportez-vous à la page 21)

Copyright ©2013 Samsung Electronics Co.,Ltd. Tous droits réservés. Le présent manuel d'utilisation ne peut être reproduit ou copié, en partie ou dans son intégralité, sans l'autorisation écrite préalable de Samsung Electronics Co., Ltd.

CONTENU Vérifiez la présence des accessoires fournis présentés ci-dessous. POWER

D sound

Télécommande/ Piles (type AAA)

ƒ L'aspect des accessoires peut légèrement différer des illustrations ci-dessus. ƒ Utilisez le câble USB dédié pour connecter des périphériques USB à l'unité. 6

Bouton de

Permet de sélectionner les entrées D.IN, AUX, BT, TV, USB. - Lorsque l’appareil est sous tension, si vous appuyez sur le bouton ( ) pendant plus de 3 secondes, le bouton fonctionne en MUTE (SILENCIEUX). Pour annuler la configuration du bouton MUTE (SILENCIEUX), appuyez à nouveau sur le bouton ( ) pendant plus de 3 secondes.

Volume +/-

Permet de régler le volume.

Affiche le mode actuellement sélectionné.

ƒ Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.

Optical in

Permet de connecter la prise du connecteur au caisson de graves. Branchez correctement la prise de l'adaptateur CA au secteur, puis branchez la fiche de l'adaptateur CA dans la prise murale. Connectez ici des périphériques USB comme des lecteurs MP3 pour lire des fichiers sur les périphériques. - Utilisez le câble USB fourni si vous avez installé l'appareil sur un mur.

Entrée aux

Permet la connexion à la sortie analogique d’un périphérique externe.

ƒ Lorsque vous débranchez le câble d’alimentation de l'adaptateur CA de la prise murale, veillez à maintenir la fiche. Ne tirez pas sur le câble.

ƒ Ne branchez pas cette unité ou d'autres composants sur une prise CA jusqu'à ce que tous ces branchements entre les composants soient terminés.

Des enceintes du caisson de graves

Soulevez pour déverrouiller et ouvrir le noyau en ferrite.

Placez le câble des enceintes du caisson de graves sur le noyau ouvert.

Verrouillez à nouveau le noyau.

Présentation de la télécommande

OPTICAL Appuyez sur le mode optique.

REPEAT Sélectionnez Répéter le fichier, Tout, Aléatoire.

Chaîne de télévision, audio sync

Permet de commuter entre les chaînes TV disponibles. Permet de synchroniser les signaux vidéo et audio lors de la connexion de l’appareil à un téléviseur numérique.

Tv mute

Permet de couper le son du téléviseur. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.

Permet de couper le son du téléviseur. Appuyez à nouveau pour rétablir le son à son niveau de volume précédent.

Bouton de commande

Permet de lire, mettre en pause ou arrêter la lecture d'un fichier musical, ou de rechercher le fichier musical suivant ou précédent.

Permet de lire, mettre en pause ou arrêter la lecture d'un fichier musical, ou de rechercher le fichier musical suivant ou précédent.

Sound effect

Permet de sélectionner les Effets sonores: (MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, OFF (Son original))

Permet de sélectionner les Effets sonores: (MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, OFF (Son original))

Auto power, dimmer

Synchronise le système Air Track par la connexion optique via la prise Optique de façon à ce qu’il s’active automatiquement lorsque vous allumez votre téléviseur. Vous pouvez régler la luminosité de l'affichage.

Tv exit

Permet de quitter le téléviseur. (fonctionne de la même manière que le bouton EXIT de la télécommande du téléviseur)

Smart volume

Contrôle et stabilise le niveau du volume pour éviter toute variation sonore spectaculaire. DRC Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous regardez un film à un faible volume sonore la nuit (Standard, MAX, MIN). MUTE Permet de mettre l'appareil en sourdine. Appuyez de nouveau sur cette touche pour restaurer le volume initial.

Installation des piles dans la télécommande

Soulevez le couvercle situé à l'arrière de la télécommande comme indiqué.

2. Insérez deux piles de type AAA. Vérifiez bien que les pôles + et - des piles sont placés comme indiqué sur le diagramme représenté à l'intérieur du compartiment.

3. Repositionnez le couvercle. Dans un schéma d'utilisation classique, les piles durent environ un an.

Portée de la Télécommande La portée de la télécommande en ligne droite est d'environ 7 mètres. Elle fonctionne également inclinée selon un angle horizontal de 30° maximum par rapport au capteur de la télécommande.

Bouton tv power

Permet d'allumer/d'éteindre le téléviseur Samsung. USB

Bouton power

Permet d'allumer/d'éteindre le Crystal Surround Air Track. AUX Appuyez sur le mode AUX.

Permet d'allumer/d'éteindre le Crystal Surround Air Track.

Tv power

AUX Appuyez sur le mode AUX. OPTICAL Appuyez sur le mode optique.

Tv source

REPEAT Sélectionnez Répéter le fichier, Tout, Aléatoire.

CHAÎNE DE TÉLÉVISION Permet de commuter entre les chaînes TV disponibles.

TV MUTE TV INFO TV PRE-CH DIMMER

BOUTON TV POWER Permet d'allumer/d'éteindre le téléviseur Samsung. USB, Bluetooth Appuyez sur le mode USB/Bluetooth. TV SOURCE Appuyez ici pour connecter une source vidéo du téléviseur. SoundShare Le son du téléviseur est émis sur votre enceinte satellite (SAT) via une connexion Bluetooth et le son est contrôlé. AUTO POWER Synchronise le système Air Track par la connexion optique via la prise Optique de façon à ce qu’il s’active automatiquement lorsque vous allumez votre téléviseur. AUDIO SYNC Permet de synchroniser les signaux vidéo et audio lors de la connexion de l’appareil à un téléviseur numérique. DIMMER Vous pouvez régler la luminosité de l'affichage. TV INFO, TV PRE-CH

S/W LEVEL, VOLUME Règle le niveau du caisson de basses. Règle le niveau de volume de l’unité. 3D SOUND PLUS Cette fonction ajoute de la profondeur et de l’espace au son.

Permet de visionner les informations relatives aux chaînes de télévision. Permet de revenir à la chaîne de télévision précédente. SMART VOLUME Contrôle et stabilise le niveau du volume pour éviter toute variation sonore spectaculaire. DRC Vous pouvez utiliser cette fonction pour bénéficier du son Dolby Digital lorsque vous regardez un film à un faible volume sonore la nuit (Standard, MAX, MIN). MUTE Permet de mettre l'appareil en sourdine. Appuyez de nouveau sur cette touche pour restaurer le volume initial.

ƒ SAT signifie Surround Air Track (Système Air Track) qui est un nom de propriété Samsung. ƒ La télécommande n'est opérationnelle que sur les téléviseurs Samsung. ƒ Cette télécommande risque de ne pas fonctionner sur tous les téléviseurs. Si vous ne pouvez pas, utilisez le téléviseur via sa télécommande.

branchements INSTALLATION DE LA FIXATION MURALE Vous pouvez utiliser le support de fixation mural pour fixer l’unité au mur.

Précautions d’installation

1. Placez le support de fixation sur la surface du mur puis fixez-le à l’aide de deux vis (non fournies). Si vous suspendez l'appareil en dessous d'un téléviseur, assurez-vous d'installer le support mural de telle sorte que la flèche ( ) soit placée au centre du téléviseur. Assurez-vous également que l'appareil est placé à au moins 5 cm (2 pouces) en dessous du téléviseur. 2. Alignez les trous à vis sur les deux côtés de l'UNITÉ PRINCIPALE avec les trous à vis du SUPPORT AUX VIS et fixez-le avec les vis. 3. Insérez le câble USB à l’arrière de l'unité avant de l’installer sur le mur.

4. Introduisez l’unité dans les fentes correspondantes du support de fixation mural. - Pour une sécurité d’ installation optimale, veillez à ce que les goujons descendent jusqu’en butée à l’intérieur des fentes.

5. L'installation est terminée. 5 cm (2 pouces) minimum

ƒ Ne vous appuyez pas sur l'unité montée et protégez celle-ci de tout risque d’impact. ƒ Fixez fermement l’unité au mur afin qu’elle ne tombe pas. La chute de l’appareil peut provoquer des blessures ou endommager le produit.

ƒ Lorsque l’unité est fixée au mur, veillez à ce qu’un enfant ne tire pas sur les câbles de connexion au risque de faire tomber l’appareil.

ƒ Pour qu'une installation avec fixation murale fonctionne de manière optimale, veillez à ce que le système d'enceintes et le téléviseur soient séparés d'au moins 5 cm.

• Procédez à l'installation sur un mur vertical uniquement. • Pour l’installation, évitez les températures extrêmes et l’humidité ou encore un mur pas assez solide pour supporter le poids de l’appareil. • Vérifiez la solidité du mur. Si le mur n'est pas assez solide pour supporter l'appareil, renforcez le mur ou installez l'appareil sur un autre mur pouvant supporter son poids. • Achetez et utilisez les vis de fixation ou les boulons appropriés au type de mur dont vous disposez (plaque de plâtre, fer forgé, bois, etc.). Si possible, fixez les vis de fixation dans les poteaux du mur. • Branchez les câbles entre l'appareil et les périphériques externes avant de l'installer sur le mur. • Veillez à éteindre et débrancher l’unité avant installation. Autrement, vous vous exposeriez à un risque de décharge électrique.

branchements CONNEXION D'UN PÉRIPHÉRIQUE EXTERNE À L'AIDE D'UN CÂBLE AUDIO (ANALOGIQUE) OU OPTIQUE (NUMÉRIQUE) Cette section présente les deux méthodes (numérique et analogique) de connexion de l’unité au téléviseur.

Cet appareil est équipé d'une prise numérique optique et d'une prise analogique audio pour la connexion à un téléviseur.

Câble Optique (non fourni)

Lecteur BD/ DVD/Décodeur/ Console de jeux

AUX IN (ENTRÉE AUX) Connectez la prise AUX IN (ENTRÉE AUX) (Audio) de l’unité principale à la prise AUDIO OUT (SORTIE AUDIO) du téléviseur ou du périphérique source. Veillez à respecter les codes couleur. ou, OPTICAL IN (ENTRÉE OPTIQUE) Branchez la prise d’entrée numérique de l’unité principale sur la sortie OPTICAL OUT du téléviseur ou de l’appareil source.

ƒ Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur dans la prise murale avant que toutes les connexions entre les différents composants n’aient été effectuées. ƒ Avant de déplacer ou d'installer ce produit, éteignez-le et débranchez le cordon d'alimentation.

fonctions MODE D’ENTRÉE Vous pouvez sélectionner l'entrée D.IN, AUX, BT, TV ou bien l'entrée USB. Actionnez le bouton approprié sur la télécommande pour sélectionner le mode souhaité ou appuyez sur ( sélectionner l'un des modes suivants : Mode D.IN, AUX, BT, TV ou USB.

BT (Modèle HW-F355 uniquement)

TV (Modèle HW-F355 uniquement)

L'appareil s'éteint automatiquement sous les conditions suivantes:

• MODE BT/TV/USB/D.IN - S'il n'y a aucun signal audio pendant 20 minutes. • Mode AUX - Si aucune entrée de TOUCHE n'est reçue durant 8 heures lorsque le câble est branché. - Si le câble AUX n'est pas connecté pendant 20 minutes.

ƒ Utilisez le câble fourni si la mémoire flash USB ne peut pas être connectée directement à l'appareil.

BLUETOOTH (MODÈLE HW-F355 UNIQUEMENT) Vous pouvez utiliser un périphérique Bluetooth pour écouter de la musique avec un son stéréo de haute qualité, tout cela sans fil!

Qu'est-ce que le système Bluetooth ? Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance. • Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque: - Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Air Track. - Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. - Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil). • Associer le système Air Track et le périphérique Bluetooth tout en maintenant une faible distance. • Plus la distance est grande entre le système Air Track et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue. • Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement. • La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes). • Ce périphérique sans fil peut provoquer des interférences électriques durant son fonctionnement.
