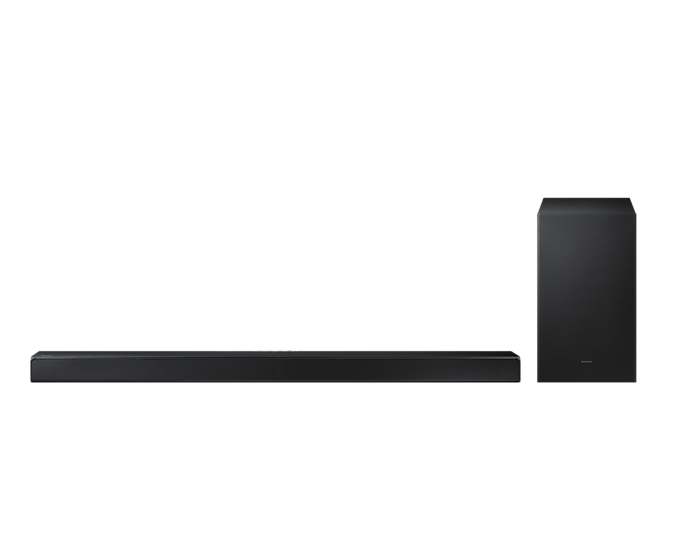

Mode d'emploi Samsung Barre de son 3.1ch, 430W, Bluetooth, HW-A650

Informations relatives à la sécurité

AVERTISSEMENT •• Afin de diminuer les risques d’incendie ou de

Pour éviter les risques de choc

choc électrique, n’exposez pas cet appareil à

ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.

la pluie ou à l’ humidité.

Réparables par l’utilisateur ; s’adresser

À UN SERVICE APRÈS-VENTE QUALIFIÉ.

•• POUR PRÉVENIR LES CHOCS ÉLECTRIQUES,

Reportez-vous au tableau ci-dessous pour une

Prenant soin d’insérer la tige large

DANS LA FENTE LARGE. •• Cet appareil doit toujours être branché à une

Électrique. ne pas

•• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire

Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.

que la prise principale soit facile d’accès. •• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide

Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.

(ex : un vase) dessus. •• Pour éteindre complètement l’appareil, vous devez retirer le cordon d’alimentation de la prise murale. Par conséquent, le cordon

Produit de classe II : ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.

d’alimentation doit être facilement accessible à tout moment.

Tension CA : ce symbole indique que la tension nominale indiquée par le symbole est une tension CA. Tension CC : ce symbole indique que la tension nominale indiquée par le symbole est une tension CC. Mise en garde, Consulter le mode d'emploi : ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

Vérifiez que l’alimentation électrique ca de

votre domicile respecte les conditions en matière d’alimentation répertoriées sur l’étiquette d’identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l’appareil afin d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l’ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l’appareil, débranchez la fiche CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période.

En cas d’orage, débranchez la fiche de

l’appareil de la prise murale. Les surtensions occasionnées par l’orage pourraient endommager votre appareil.

N’exposez pas l’ensemble aux rayons directs

du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

Protégez le produit de l’humidité (comme les

vases) et d’une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d’alimentation en cas de dysfonctionnement. Votre produit n’est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu’à des fins personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l’ensemble pendant l’hiver, attendez environ 2 heures que l’appareil ait atteint la température de la pièce avant de l’utiliser.

pour l’environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION : Le remplacement incorrect de la batterie entraîne un risque d’explosion. Ne la remplacez que par une batterie du même type.

À propos de ce

MANUEL Le manuel utilisateur se compose de deux parties : le MANUEL D’UTILISATEUR en version papier et le MANUEL COMPLET que vous pouvez télécharger.

Manuel d’utilisateur

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l’installation du produit, les connexions et les spécifications du produit.

Manuel complet

Vous pouvez accéder au MANUEL COMPLET sur le centre d’assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez-le au format document depuis le site Web de Samsung. (http://www.samsung.com/support) La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) --------------------------

Panneau frontal/supérieur de la Soundbar

--------------------------

Panneau inférieur de la Soundbar

--------------------------

Connexion de l’alimentation électrique

--------------------------

Connexion de la Soundbar au Caisson de basse –– Connexion automatique entre le Caisson de basse et la Soundbar –– Connexion manuelle du Caisson de basse si la connexion automatique échoue

---------------------------------------------------

--------------------------

Connexion du SWA-9100S (Vendue séparément) à une Soundbar

--------------------------

Connexion à votre Téléviseur

Méthode 1. Connexion avec un câble –– Connexion à l’aide d’un câble optique

-------------------------- 11 -------------------------- 11

Méthode 2. Connexion sans fil –– Connexion à un téléviseur via Bluetooth

-------------------------- 12 -------------------------- 12

Connexion à un Appareil Externe Connexion à l’aide d’un câble optique

14 -------------------------- 14

Connexion d’un périphérique de stockage USB

Connexion à un Appareil Mobile

-------------------------- 17

Utilisation de la télécommande

Comment utiliser la télécommande

-------------------------- 20

Réglage du volume de la Soundbar avec une télécommande de téléviseur

-------------------------- 23

Utilisation des touches dissimulées (Touches avec plus d’une fonction)

-------------------------- 24

Contrôle des composants

x2 Cordon d’alimentation (Caisson de basse, Soundbar)

Support de fixation murale

•• Pour plus d’informations sur l’alimentation et la consommation électriques, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Bas de l’Unité Principale Soundbar) •• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung. •• L’aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) Faites glisser le couvercle arrière dans la direction de la flèche jusqu’à ce qu’il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle arrière en le faisant glisser dans sa position.

Présentation du produit

Panneau frontal/supérieur de la Soundbar

Placez le produit de sorte que

le logo SAMSUNG se trouve sur le dessus.

Affichage Affiche l'état et le mode actuel du produit.

Touche (Alimentation) Allume et éteint l'appareil. •• Fonction Auto Power Down L’appareil s’éteint automatiquement dans les situations suivantes. –– Mode D.IN / BT / USB : S’il n’y a pas de signal audio pendant 18 minutes.

Touche (Volume) Règle le volume. •• Une fois ajusté, le niveau de volume apparaît sur l’affichage avant de la Soundbar. Touche (Source) Sélectionne le mode d'entrée de la source.

•• Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

•• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes. •• Lorsque vous mettez l’unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son. •• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur. FRA - 3

Panneau inférieur de la Soundbar

Digital audio in (optical)

Permet de connecter la sortie numérique (optique) d'un appareil externe. USB (5V 0.5A)

Permet de connecter un périphérique USB pour lire des fichiers musicaux sur le périphérique USB via la Soundbar.

POWER Connectez le câble d'alimentation secteur de la Soundbar.

•• Lorsque vous débranchez le cordon d’alimentation d’une prise de courant murale, tirez la fiche. Ne tirez pas le câble. •• Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

Connexion de la soundbar

Connexion de l’alimentation électrique Utilisez les composants d’alimentation pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l’ordre suivant : 1. Connectez le cordon d’alimentation au Caisson de basse. 2. Connectez le cordon d’alimentation à la Soundbar. Reportez-vous aux illustrations ci-dessous. •• Pour plus d’informations sur l’alimentation et la consommation électriques requises, reportez-vous

(optical)

Cordon USB (5V 0.5A) d’alimentation

Arrière du Caisson de basse

Connexion de l’alimentation électrique

l’unité principale Soundbar

Connexion de l’alimentation électrique

Connexion de la Soundbar au Caisson de basse Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

Connexion automatique entre le Caisson de basse et la Soundbar Lorsque vous mettez l’appareil sous tension après avoir connecté les câbles d’alimentation à la Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar. •• Une fois l’appariement automatique effectué, l’indicateur bleu situé à l’arrière du caisson de basse s’allume.

Témoins indicateurs LED sur l’arrière du Caisson de basse LED

Description Connexion réussie (fonctionnement normal)

Résolution Vérifiez si le câble d’alimentation fixé à l’unité principale Soundbar est connecté

correctement ou attendez environ

5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 7.

Vérifiez que le câble d’alimentation sur

l’unité principale Soundbar est connecté

correctement. Reconnectez. Reportez-vous aux

instructions sur la connexion manuelle à la page 7.

Reportez-vous aux informations de Clignotement

contact du Centre de service Samsung dans le manuel.

Connexion manuelle du Caisson de basse si la connexion automatique échoue Avant d’effectuer la procédure de connexion manuelle ci-dessous : •• Vérifiez que les câbles d’alimentation pour la Soundbar et le Caisson de basse sont connectés correctement. •• Assurez-vous que la Soundbar est allumée. 1. Appuyez sur la touche ID SET à l’arrière du Caisson de basse, et maintenez-la enfoncée pendant au moins 5 secondes. •• L’indicateur rouge à l’arrière du Caisson de basse s’éteint et l’indicateur bleu clignote.

Arrière du Caisson de basse

2. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes. •• Le message ID SET s’affiche un moment sur l’écran de la Soundbar, avant de disparaître. •• La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé. Le logo SAMSUNG est sur le dessus PAIR

3. Vérifiez que le voyant LED LINK s’éclaire en bleu en continu (connexion établie). Le voyant LED LINK arrête de clignoter et s’éclaire en bleu en continu lorsqu’une connexion est établie entre la Soundbar et le Caisson de basse sans fil. Allumé en bleu

REMARQUES •• Ne branchez pas le cordon d’alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées. •• Avant de déplacer ou d’installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d’alimentation. •• Si l’unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l’arrière s’allumera en rouge après avoir clignoté en bleu plusieurs fois. •• Si vous utilisez un appareil qui utilise la même fréquence (5,8 GHz) que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son. •• La distance de transmission maximale du signal sans fil de l’unité principale est d’environ 10 mètres, mais peut varier en fonction de votre environnement d’exploitation. Si un mur en béton armé ou métallique se trouve entre l’unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l’aide d’un câble optique numérique.

D.IN 1. Raccordez DIGITAL AUDIO IN (OPTICAL) de l’unité principale à la prise OPTICAL OUT de l’appareil source à l’aide d’un câble optique numérique.

USB 1. Connectez l’appareil USB au port USB situé sur la partie inférieure du produit.

Précautions

•• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l’abri de l’eau et de l’humidité. •• Pour des performances d’écoute optimales, assurez-vous que la zone autour de l’emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d’obstacles.

Connexion du SWA-9100S (Vendue séparément) à une Soundbar Passez au vrai son surround sans fil en connectant votre kit d’enceintes arrière sans fil Samsung (SWA-9100S, vendu séparément) à votre Soundbar. 1. Connectez le module de réception sans fil à 2 enceintes surround. –– Lors du branchement du câble d’enceinte, connectez le fil central à l’enceinte.

–– Les câbles d’enceinte répondent à un code couleur.

Speaker impedance

2. Vérifiez l’état de veille du module de réception sans fil après l’avoir branché à une prise électrique. •• Le voyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d’un stylo pendant 5 à 6 secondes jusqu’à ce que le voyant LED LINK clignote (en bleu). Pour plus d’informations sur la LED, veuillez vous reporter au manuel d’utilisation SWA-9100S.

Connexion à votre téléviseur

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil. •• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. –– Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l’aide d’un câble optique. –– Cette fonction vous permet également d’utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. Connexion avec un câble Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d’une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

Connexion à l’aide d’un câble optique Liste de vérifications préalables à la connexion •• Lorsque vous utilisez un câble optique et que les bornes sont dotées d’un cache, veillez à retirer les caches.

Partie inférieure de la Soundbar Câble optique

Appuyez sur le bouton

(Source) du panneau supérieur ou de la télécommande, puis

sélectionnez le mode «D.IN».

Méthode 2. Connexion sans fil Connexion à un téléviseur via Bluetooth Lorsqu’un téléviseur est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage. •• Seul un téléviseur à la fois peut être connecté.

(Source) du panneau supérieur ou de la télécommande, puis sélectionnez «USB». 3. «USB» apparaît sur l’écran d’affichage. 4. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar. •• La Soundbar s’éteint automatiquement (Auto Power Down) si aucun périphérique USB n’a été connecté pendant plus de 18 minutes.

Liste de compatibilités Extension

(8, 16, 22,05, 32, 44,1, 48) kHz

ogg non pris en charge : 1. taille de bloc 0 < 256, taille de bloc 0 > 1024 2. taille de bloc 1 < 512, taille de bloc 1 > 4096

Appuyez sur la touche

PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton

(Source) situé sur le panneau supérieur, puis sélectionnez «BT». «BT» passe automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée. b. Lorsque «BT READY» apparaît, maintenez le bouton (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au manuel du téléviseur.) 3. Sélectionnez «[AV] Samsung Soundbar A4-Series» dans la liste sur l’écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion. •• Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l’affichage avant de la Soundbar. 4. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l’appareil échoue •• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar A4-Series» apparaît dans la liste, supprimez-la. •• Ensuite, répétez les étapes 1 à 3.

REMARQUE •• Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion. FRA - 12

Déconnexion de la Soundbar à partir du téléviseur Appuyez sur le bouton

(Source) du panneau supérieur ou de la télécommande et activez l’un des

modes, à l’exception du mode «BT». •• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.) •• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche Gauche sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT PAIRING ? •• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar. •• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton

PAIR de la télécommande ou maintenez le bouton

(Source) situé sur la partie

supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».) REMARQUES •• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>. •• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m. •• La Soundbar s’éteint automatiquement après 18 minutes en état Prêt. •• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: –– En cas de champ électrique puissant autour de la Soundbar. –– Si deux appareils Bluetooth ou plus sont appariés simultanément avec la Soundbar. –– Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement. •• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc.

PAIR de la télécommande pour passer au mode «BT PAIRING».

(OU) a. Appuyez sur le bouton

(Source) situé sur le panneau supérieur, puis sélectionnez

«BT». «BT» passe automatiquement en «BT PAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée. b. Lorsque «BT READY» apparaît, maintenez le bouton

(Source) enfoncé sur le panneau

supérieur de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING». 2. Sélectionnez «[AV] Samsung Soundbar A4-Series» dans la liste. •• Lorsqu’une Soundbar est connectée à l’appareil Bluetooth, [Nom de l’appareil Bluetooth] → «BT» apparaît sur l’affichage avant. 3. Lisez des fichiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l’appareil échoue •• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar A4-Series» apparaît dans la liste, supprimez-la. •• Ensuite, répétez les étapes 1 et 2. REMARQUE •• Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT PAIRING ? •• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar. •• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton

PAIR de la télécommande ou maintenez le bouton

(Source) situé sur la partie

supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».) REMARQUES •• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>. •• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m. •• La Soundbar s’éteint automatiquement après 18 minutes en état Prêt. •• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: –– En cas de champ électrique puissant autour de la Soundbar. –– En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. –– Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement. •• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans fil, etc. •• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz). •• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV). •• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free). •• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar A4-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT». –– Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois) •• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY». •• La Soundbar ne peut pas être appariée à un autre appareil Bluetooth si elle est déjà en mode Bluetooth et appariée à un appareil Bl

Bluetooth Power Activé (SOUND MODE) Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s’active automatiquement. 1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension. 2. «ON-BLUETOOTH POWER» s’affiche sur l’écran de la Soundbar. FRA - 18

Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique. •• Le système Soundbar sera déconnecté. •• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l’affichage avant.

Déconnexion de la Soundbar à partir de l’appareil Bluetooth Appuyez sur le bouton

(Source) situé sur le panneau supérieur ou la télécommande , puis passez

dans n’importe lequel des modes, à l’exception du mode «BT». •• La déconnexion prend du temps parce que l’appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l’appareil Bluetooth) •• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l’affichage avant. REMARQUES •• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m. •• Le système Soundbar s’éteint après 18 minutes en état Prêt.

À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l’aide d’une liaison sans fil courte distance. •• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d’utilisation lorsque: –– Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. –– Il est soumis à des variations électriques provenant d’obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. –– Il est exposé à des interférences électriques provenant d’appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans fil). •• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance. •• Plus la distance est grande entre l’Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue. •• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement. •• La connexion Bluetooth ne fonctionne que lorsqu’elle est proche de l’appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes). •• Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Connexion à un appareil externe

Raccordez un appareil externe via une connexion câblée ou une connexion Bluetooth pour écouter le son de l’appareil externe via la Soundbar.

Connexion à l’aide d’un câble optique Partie inférieure de la Soundbar Câble optique

Optical out

Partie supérieure de la Soundbar

Boîtier décodeur / Console de jeu

Sélectionnez le mode «d.in» en appuyant sur le bouton

(Source) situé sur le panneau frontal

*.aiff

Type de compression : alwa, ulaw, sowt

(8, 16, 22,05, 32, 44,1, 48, 96, 192) kHz à 2 canaux

•• Si votre périphérique USB contient trop de dossiers (environ 256) et de fichiers (environ 999), la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer. •• Seul un appareil de stockage formaté en FAT 32 peut être pris en charge.

Connexion à un appareil mobile

Connexion via Bluetooth Lorsqu’un appareil est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage. •• Vous ne pouvez pas connecter plus d’un appareil Bluetooth en même temps.

OU Appareil Bluetooth ND SOUODE M

Utilisation de la télécommande

Comment utiliser la télécommande Allume et éteint la Soundbar.

Appuyez pour sélectionner une source connectée à la Soundbar.

Appuyez pour faire défiler les modes audio disponibles : STANDARD, SURROUND SOUND, BASS BOOST, GAME ou ADAPTIVE. SOUND MODE –– STANDARD Émet le son original. –– SURROUND SOUND PAIR PAIR Fournit un champ sonore plus large que la VOL WOOFER norme. SOUND – – BASS BOOST SOUND MODEVOL WOOFER MODE Mode champ sonore mettant l’accent sur les graves. –– GAME Fournit un son stéréoscopique vous permettant une immersion dans l’action pendant le jeu. –– ADAPTIVE WOOFER Analyse VOL WOOFER le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu.

Appuyez sur la touche (Coupure de son) pour couper lePAIR son. Appuyez de nouveau sur cette touche pour activer le son.

•• DRC (Dynamic Range Control) Vous permet d’appliquer un contrôle de plage dynamique aux pistes Dolby Digital. Appuyez sur le bouton SOUND MODE pendant plus de 5 secondes tandis que la Soundbar est hors tension pour activer ou désactiver la fonction DRC (Dynamic Range Control). Quand la fonction DRC est activée, les sons forts sont atténués. (Il peut se produire une distorsion du son.) •• Bluetooth Power Cette fonction allume automatiquement la Soundbar à la réception d’une demande de connexion d’un téléviseur ou d’un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut. –– Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

Appuyez sur la touche PAIR. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvez connecter la Soundbar à un nouvel appareil Bluetooth dans ce mode en sélectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth.

Appuyez sur la touche p pour mettre le fichier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le fichier musical est lu.

Appuyez sur les zones indiquées pour sélectionner Haut/Bas/ Gauche/Droite.

Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions. •• Répétition Pour utiliser la fonction de répétition en mode «USB», appuyez sur la touche Haut. •• Saut de fichier musical WOOFER WOOFER Appuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent. •• ID SET Appuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion d’un caisson de basse sans fil ou d’enceintes arrière sans fil).

Lorsque vous appuyez sur ce bouton, les réglages TREBLE, BASS et AUDIO SYNC s'affichent successivement. Il est possible de modifier chaque réglage à l'aide des boutons Haut/Bas. •• Pour contrôler le volume des aigus et des graves, appuyez sur la touche (Commande sonore) pour sélectionner TREBLE ou BASS puis ajustez le volume, de -6 à +6, à l’aide des touches Haut/Bas. •• Appuyez et maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l’aide des touches Gauche/Droite et chaque réglage peut être défini entre -6 et +6 à l’aide des touches Haut/Bas. (Assurez-vous que le mode son est réglé sur « STANDARD ».) •• Si l’image sur le téléviseur et le son de la Soundbar ne sont pas synchronisés, appuyez sur la touche (Commande sonore) pour sélectionner AUDIO SYNC puis réglez le décalage audio de 0 à 300 millisecondes à l’aide des touches Haut/Bas. (Non disponible en mode «USB» ou «BT») •• AUDIO SYNC n’est pris en charge que dans certaines fonctions.

WOOFER NIVEAU DU SOUNDPAIR WOOFER MODE FE R

Appuyez sur les touches haut ou bas pour régler le niveau du woofer (graves) sur -12 ou de -6 à +6. Pour définir le niveau de volume du woofer (graves) sur 0 (Défaut), appuyez sur la touche.

Appuyez sur les touches haut ou bas pour régler le volume. •• Sourdine Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour réactiver le son.

Réglage du volume de la Soundbar avec une télécommande de téléviseur Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur. •• Cette fonction ne peut être utilisée qu’avec une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge. •• Réglez les enceintes du téléviseur sur Hautparleur ext pour utiliser cette fonction. •• Fabricants prenant en charge cette fonction : VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA 1. Éteignez la Soundbar. 2. Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes. Chaque fois que vous appuyez sur la touche WOOFER et la maintenez pendant 5 secondes, le mode change dans l’ordre suivant : « OFF-TV REMOTE » (Mode par défaut), « SAMSUNG-TV REMOTE », « ALL-TV REMOTE ».

Désactive la télécommande de téléviseur.

téléviseur à infrarouge Samsung.

Active une télécommande de 5 Sec

Active toute autre télécommande de

Utilisation des touches dissimulées (Touches avec plus d’une fonction) Touche dissimulée Touche de télécommande WOOFER (Haut)

Fonction Télécommande de votre téléviseur

Activer/Désactiver (Veille) Activation/désactivation de la connexion

automatique au téléviseur (BT prêt)

Égaliseur 7 bandes (maintenir enfoncé 5 secondes)

Réinitialisation (maintenir enfoncé 10 secondes)

Spécifications de sortie pour les différents modes d’effets sonores Sortie Effet

Sans kit d’enceintes arrière sans fil

Avec kit d’enceintes arrière sans fil

•• Le kit d’enceintes arrière sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.

09 INSTALLATION DU SUPPORT MURAL

Composants de fixation au mur
