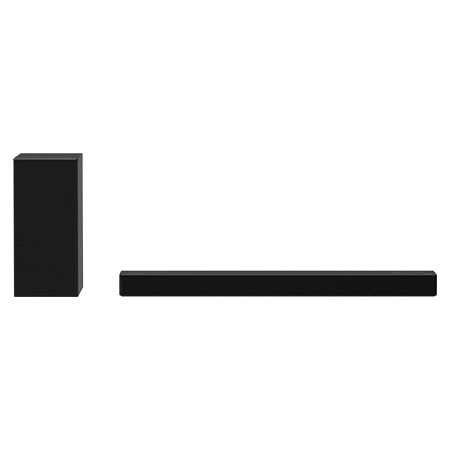

Mode d'emploi LG Barre de Son 3.1.2

Sans fil

Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et conservez-le pour référence ultérieure.

Modèle SPD7Y (SPD7Y, SPP5B-W)

www.lg.com Copyright © 2021-2023 LG Electronics Inc. Tous droits réservés.

Guide pratique de la barre de son Installation et utilisation du produit a Connecter la barre de son à votre téléviseur via un câble optique ou HDMI.

Hdmi out

B Récepteur télécommande / Affichage statut

D Caisson de basses sans fil - L’installer près de la barre de son.

C Haut-parleurs arrière / Récepteur sans fil (Vendus séparément, SPK8-S)

E Périphérique externe - (Lecteur Blu-ray, console de jeu, etc.)

b En cas d’utilisation d’un périphérique externe (ex. Lecteur Blu-ray, console de jeu, etc.), le connecter à la barre de son via un câble HDMI. c Si les haut-parleurs arrière et le récepteur sans fil sont achetés séparément, connecter les haut-parleurs arrière au récepteur sans fil à l’aide d’un câble de haut-parleur. Lors de la connexion des haut-parleurs arrière au récepteur sans fil, connecter le câble rayé noir à la borne négative de chaque haut-parleur, et l’autre câble à leur borne positive. d Connecter à l’alimentation dans l’ordre suivant : caisson de basses sans fil [ récepteur sans fil [ barre de son. Puis, mettre la barre de son sous tension : Lorsque la connexion est automatiquement établie avec la barre de son, les LED du caisson de basse sans fil et du récepteur sans fil s’allument en vert. ([ Consulter « Connexion du produit » à la page 6.)

e Utilisation du produit avec votre TV([ Consulter « Connexion au téléviseur » à la page 25.) A Appuyer de manière répétée sur le bouton Fonction l’affichage de statut.

jusqu’à ce que « OPT/HDMI ARC » apparaisse sur

B Dans les paramètres du téléviseur, ajuster la sortie du haut-parleur sur [HDMI ARC], [Optique], ou sur [Hautparleur externe]. C Une fois le téléviseur correctement connecté au produit, « OPT »,, « ARC »,, ou « E-ARC », apparaît sur l’affichage de statut avec l’émission d’un son.

f Connexion du produit à votre smartphone via Bluetooth ([ Consulter « Connexion via Bluetooth » à la page 33.) A Appuyer sur le bouton Paramètres Off > On) Bluetooth. (

de votre smartphone et sélectionner

B Appuyer sur le bouton Appairer Bluetooth du statut.

Bluetooth. Activer la fonction

. Après un moment, vous verrez « BT READY » sur l’affichage

C Rechercher et appuyer sur le produit sur votre smartphone. Le produit s’affiche comme « LG SPD7Y (XX) » D Lorsque le produit est connecté à votre smartphone via Bluetooth, vous pouvez voir l’affichage de statut passer de « PAIRED » [ « Nom de l’appareil Bluetooth connecté » [ « BT ».

g Connexion à l’application LG Sound Bar ([ Consulter « Connexion à un smartphone via l’application LG Sound Bar » à la page 36.) A Rechercher et installer l’application LG Sound Bar dans Google Play ou App Store depuis votre smartphone. B Obtenez davantage d’informations sur son utilisation en sélectionnant [Aide] dans [Paramètres].

Connexion manuelle de la barre de son au caisson de basses sans fil ou au récepteur sans fil ([ Consulter « Connexion manuelle du caisson de basses sans fil », « Connexion manuelle » à la page 8, 10.) Si une LED rouge s’allume au dos du caisson de basses sans fil ou sur le devant du récepteur sans fil, cela signifie que la barre de son n’est pas connectée aux haut-parleurs. Dans ce cas, les connecter dans l’ordre suivant. A Appuyer sur le bouton Marche/Arrêt

de la barre de son pour la désactiver.

B Appuyer sur le bouton PAIRING (Pairing) au dos du caisson de basses sans fil déconnecté ou du récepteur sans fil. Vérifier que chaque LED clignote en vert. -- Si une LED est toujours en rouge au dos du caisson de basses sans fil, maintenir de nouveau enfoncé le bouton au dos du caisson de basses sans fil. C Appuyer sur le bouton Marche/Arrêt

de la barre de son pour l’activer.

D Une fois la connexion établie, vous verrez une LED verte s’allumer au dos du caisson de basses sans fil ou sur le devant du récepteur sans fil.

Table des matières Guide pratique de la barre de son 2

Installation et utilisation du produit

Fixation murale du produit 41

Fixation murale du produit

Sécurité et réglementation

Avant d’informer d’un dysfonctionnement du produit 46

Connexion avec un câble optique

Marques déposées et licences

Connexion avec LG Sound Sync (sans fil)

Informations sur les logiciels libres

Off-auto power

b Pendant le défilement d’« OFF-AUTO POWER » ou d’« ON-AUTO POWER »sur l’affichage de statut, appuyer sur le bouton Gauche/droit pour sélectionner le son Surround. Vous affichez le statut du son Surround, « OFF-SURROUND » ou « ON-SURROUND ».

b Pendant le défilement de « OFF-AUTO POWER » ou de « ON-AUTO POWER » sur l’affichage de statut, appuyer sur le bouton Gauche/Droit pour sélectionner le réglage de la télécommande. Vous pouvez voir le statut de la télécommande, « ON-TV REMOTE » ou « OFF-TV REMOTE ».

b Pendant le défilement de « OFF-AUTO POWER » ou de « ON-AUTO POWER » sur l’affichage de statut, appuyer sur le bouton Gauche/Droit pour sélectionner le réglage du mode nocturne. Vous pouvez voir le statut du mode nocturne, « ON-NIGHT TIME » ou « OFF-NIGHT TIME ».

Off-tv remote

c Pendant le défilement d’« OFF-SURROUND » ou d’« ON-SURROUND » sur l’affichage de statut, appuyer sur le bouton Haut/Bas pour activer ou désactiver le son Surround.

Son du haut-parleur basé sur les canaux d’entrée Sortie Effets sonores

c Pendant le défilement de « ON-TV REMOTE » ou « OFF-TV REMOTE » sur l’affichage de statut, appuyer sur le bouton Haut/Bas pour activer ou désactiver la télécommande.

Clear voice

Son de voix claire, améliorant la qualité du son de la voix

Haut-parleurs arrière non connectés

Haut-parleurs arrière connectés

SPORTS Son réaliste comme dans un stade

GAME Son optimisé pour les jeux

Bass blast+)

Haut-parleurs arrière non connectés

Haut-parleurs arrière connectés

Explorer le produit Avant a

Cela permet d’allumer et d’éteindre le produit. Appuyer de manière répétée sur le bouton pour sélectionner la fonction souhaitée ou le mode de saisie.

Opt/hdmi arc

Description Connecte le produit à un téléviseur prenant en charge un câble optique, ARC, E-ARC, ou LG Sound Sync Connecte le produit via Bluetooth Connecte le produit à un téléviseur prenant en charge LG Sound Sync (sans fil) Connecte le produit à un port d’entrée HDMI Connecte le produit à un périphérique de stockage USB

Permet d’ajuster le volume du haut-parleur de 0 à 40.

Cela permet d’apparier votre appareil Bluetooth tel un smartphone à ce produit pendant trois minutes. ([ Consulter « Connexion via Bluetooth » à la page 33.) Cela permet d’apparier votre téléviseur LG à ce produit pendant trois minutes. ([ Consulter « Connexion avec LG Sound Sync (sans fil) » à la page 27.)

b Récepteur de la télécommande

Reçoit les signaux sans fil de la télécommande.

Les options telles que le mode de saisie ou le volume s’affichent sous forme de texte. • En cas d’absence de saisie pendant 15 secondes, l'affichage de statut va s'atténuer automatiquement. L’appui sur le bouton permet de rallumer l’affichage de statut.

• Afin de réduire la consommation électrique, le produit s’éteindra automatiquement au bout de 15 minutes sans signal d’entrée depuis un périphérique externe.

Optical in

Brancher un câble optique pour connecter le téléviseur au produit.

Brancher un périphérique USB pour reproduire de la musique avec le produit.

Blast+)

Description L’intelligence artificielle sélectionne les paramètres sonores optimaux pour s’adapter à votre contenu. Vous pouvez profiter d’un son optimisé. Technologie sonore premium de MERIDIAN. Écouter un contenu avec un son en 3D comme au cinéma. Son de voix claire, améliorant la qualité du son de la voix Son réaliste comme dans un stade Son optimisé pour les jeux Amélioration des sons graves.

• Les effets sonores ne peuvent pas être changés si Dolby Atmos® ou DTS:X® ont été activés. En appuyant sur le bouton Effets sonores , le message « NOT SUPPORTED » apparaît sur l’affichage de statut. e Réglage du son

Règle le niveau du son du haut-parleur connecté. Appuyer sur le bouton de Réglage du son puis sur le bouton Gauche/Droit pour sélectionner le haut-parleur souhaité avant d’appuyer sur le bouton Haut/Bas pour augmenter ou diminuer le volume sonore. Affichage de statut WF C OVC R TRE BAS

Caisson de basses Haut-parleur central Haut-parleur supérieur Haut-parleur arrière Haut-parleur avant (aigus) Haut-parleur avant (graves)

-15 - 6 -6 - 6 -6 - 6 -6 - 6 -5 - 5 -5 - 5

• Le réglage du niveau sonore des haut-parleurs arrière n’est appliqué que lorsque les haut-parleurs arrière sont connectés.

Cela coupe le son du produit.

Appuyer de manière répétée sur le bouton pour sélectionner la fonction ou le mode de saisie souhaité.

Afficher la source d’entrée connectée ou les informations Bluetooth.

Montré sur l’affichage de statut

Opt/arc/e-arc/hdmi

Nom de l’appareil Bluetooth connecté Source sonore actuelle Nom du fichier de son actuel

Ces boutons servent à ajuster les réglages des fonctions correspondantes.

Haut/Bas : permet le défilement parmi les dossiers du périphérique USB. Vous pouvez appuyer sur le bouton pour sélectionner le dossier souhaité. Gauche/Droit : Pour reproduire une chanson précédente, appuyez sur le bouton Gauche. Pour reproduire une chanson suivante, appuyez sur le bouton Droit. j Lecture/Pause

Pour reproduire ou pauser une chanson, appuyez sur ce bouton. • Lors de l’écoute de musique sur un périphérique USB, vous pouvez sélectionner le mode de lecture en appuyant sur le bouton pendant au moins 3 secondes, puis appuyer sur Haut/Bas pour sélectionner l’option souhaitée de répétition. Affichage de statut OFF ONE FOLDER ALL SHUFFLE

Description Reproduit les fichiers dans l’ordre, puis stoppe la reproduction. Reproduit le fichier actuel de manière répétée. Reproduit uniquement les fichiers de ce dossier en boucle. Reproduit tous les fichiers en boucle. Reproduit un fichier aléatoirement jusqu’à que tous les fichiers soient reproduits, puis stoppe la lecture.

Cela vous permet d’ajuster les paramètres de ce produit : AUTO POWER, SURROUND, NIGHT TIME, TV REMOTE. Appuyer sur le bouton Paramètres et sélectionner le paramètre à l’aide du bouton Gauche/Droit avant d’appuyer sur le bouton Haut/Bas pour activer ou désactiver le paramètre. • AUTO POWER : Lors de l’allumage ou de l’extinction du téléviseur ou d’un appareil externe, le produit est également allumé ou éteint automatiquement. Cela n’est disponible que si le produit est connecté au téléviseur à l’aide d’un câble optique. ([ Consulter « Utilisation d’Auto Power » à la page 23.) • SURROUND : La fonctionnalité de son surround vous permet d’écouter le son 3D immersif produit par plusieurs canaux audio depuis les haut-parleurs, sans importer les canaux du contenu enregistré à l’origine. ([ Consulter « Activer/ désactiver le son Surround » à la page 13.) • NIGHT TIME : Cela réduit le volume sonore général, mais monte le volume des sons doux et délicats. Cela est utile pour écouter de la musique ou un film tard le soir. ([ Consulter « Utilisation du mode nocturne » à la page 24.) • TV REMOTE : cette fonctionnalité pratique vous permet d’ajuster le volume du produit depuis la télécommande de votre téléviseur. ([ Consulter « Contrôle du produit avec la télécommande de votre téléviseur » à la page 22.)

Contrôle du produit avec la télécommande de votre téléviseur Le volume du produit peut être réglé à l’aide de la télécommande TV de LG ainsi que d’autres marques.

Fonctions pouvant être contrôlées depuis une télécommande TV Volume, activer/désactiver le son

Marques de téléviseur prises en charge LG, Panasonic, Philips, Samsung, Sharp Electronics, Sony, Toshiba, Vizio

Activation/Désactivation de cette fonction a Appuyer sur le bouton Paramètres . Le produit entre dans le mode de configuration et vous pouvez voir « OFF-AUTO POWER » ou « ON-AUTO POWER ».

On-tv remote

• Appuyer sur le bouton Paramètres de la télécommande pour vérifier si la sortie audio du téléviseur est réglée sur [Haut-parleur externe]. • Vous ne pouvez pas contrôler le produit à l’aide de la télécommande de LG TV’s Magic Remote Control. • Quand les fonctions SIMPLINK ou de synchronisation du son du téléviseur sont activées, cette option peut ne pas fonctionner correctement. Appuyer sur le bouton Paramètres de la télécommande pour désactiver cette fonctionnalité. • Elle peut ne pas être compatible lorsque l’unité et la télévision sont reliées avec un câble HDMI.

Utilisation d’Auto Power Cette fonction permet d’allumer ou d’éteindre automatiquement le produit lorsque le téléviseur ou l’appareil externe sont allumés ou éteints. Quand l’appareil connecté est allumé, le produit s’allume automatiquement et sélectionne une fonctionnalité en fonction du signal d’entrée.

Activation/Désactivation de la fonction Auto Power a Appuyer sur le bouton Paramètres . Le produit entre dans le mode de configuration et vous pouvez voir « OFF-AUTO POWER » ou « ON-AUTO POWER ».

On-night time

Connexion au téléviseur Profitez d’un son net et de grande qualité en connectant le produit à un téléviseur ou à un projecteur. Il a été conçu pour améliorer le réalisme de votre programmation préférée, comme les diffusions de pièces de théâtre ou d’émissions sportives.

Connexion avec un câble optique Transmettez le son de votre téléviseur au produit en le connectant au téléviseur à l’aide d’un câble optique. Vous pouvez ajouter une grande variété d’effets 3D à l’audio d’origine pour envelopper la pièce d’un son riche et profond.

Regarder la télévision après une connexion avec un câble optique a Si la borne de câble numérique possède un capuchon, retirer d’abord les capuchons de chaque extrémité.

b À l’aide d’un câble optique, connecter la borne OPTICAL IN au dos du produit sur la borne Sortie numérique optique (OPTICAL OUT) du téléviseur comme illustré sur le dessin.

c Appuyer de manière répétée sur le bouton Fonction l’affichage de statut.

jusqu’à ce que « OPT/HDMI ARC » apparaisse sur

d Appuyer sur le bouton Paramètres de la télécommande TV pour entrer dans le menu [Haut-parleur] et régler la sortie haut-parleur sur [Optique] ou [Haut-parleur externe]. Les paramètres et les éléments du menu peuvent varier en fonction du fabricant du téléviseur. Remarque

• Si le signal d’entrée optique et le signal ARC tentent de se connecter en même temps, le signal ARC sera prioritaire.

Utilisation avec un téléviseur LG Vous pouvez ajuster le volume avec la télécommande TV de LG si le téléviseur est connecté au produit avec un câble optique. Cette manœuvre n’est possible qu’avec un téléviseur prenant en charge la fonction LG TV Sound Sync. Vérifier le manuel d’utilisation du téléviseur pour voir si votre téléviseur est pris en charge.

Fonctions pouvant être contrôlées depuis une télécommande TV de LG Volume, activer/désactiver le son Remarque

• Quand le téléviseur est correctement connecté au produit, « LGOPT » apparaît sur l’affichage de statut. • En utilisant le produit avec une télécommande TV de LG, les statuts de volume et de silence définis sur le téléviseur seront automatiquement appliqués au produit. • Vous pouvez encore utiliser la télécommande du produit, même après l’avoir connecté à un téléviseur LG. • Pour utiliser LG Sound Sync, il se peut que vous deviez changer les réglages de son de votre téléviseur. Cela peut varier en fonction du téléviseur.

Connexion avec LG Sound Sync (sans fil) Vous pouvez ajuster le volume avec la télécommande TV de LG si le téléviseur est connecté au produit avec LG Sound Sync (sans fil). Vérifier le manuel d’utilisation du téléviseur pour voir si votre téléviseur est pris en charge.

Regarder la télévision après une connexion sans fil a Appuyer de manière répétée sur le bouton Fonction jusqu’à ce que « LG TV » apparaisse sur l’affichage de statut. Après un moment, vous verrez « BT READY ». Ou Appuyer sur le bouton Appairer Bluetooth . Après un moment, vous verrez « BT READY ».

b Appuyer sur le bouton Paramètres de la télécommande TV et entrer dans le menu [Haut-parleur] pour régler la sortie haut-parleur sur [LG Sound Sync (sans fil)]. c Lorsque le produit est connecté à votre smartphone via Bluetooth, vous pouvez voir l’affichage de statut passer de « PAIRED » [ « LG TV ».

• En utilisant le produit avec une télécommande TV de LG, les statuts de volume et de silence définis sur le téléviseur seront automatiquement appliqués au produit. • Vous pouvez encore utiliser la télécommande du produit, même après l’avoir connecté à un téléviseur LG. • Si vous éteignez le produit à l’aide du bouton Marche/Arrêt (sans fil) se déconnectera.

, la fonction LG Sound Sync

• En fonction du téléviseur, le produit peut être connecté au téléviseur LG même s’il est connecté avec la fonction Bluetooth.

Connexion avec un câble HDMI Il est possible de transmettre l’audio du téléviseur au produit en connectant le téléviseur au produit au moyen d’un câble HDMI. Ajouter une grande variété d’effets 3D à l’audio d’origine pour envelopper la pièce d’un son riche et profond.

Regarder la télévision après une connexion avec un câble HDMI a À l’aide d’un câble HDMI, connecter la borne HDMI OUT (TV eARC/ARC) au dos du produit sur la borne HDMI IN (ARC) du téléviseur comme illustré sur le dessin.

b Appuyer de manière répétée sur le bouton Fonction l’affichage de statut.

jusqu’à ce que « OPT/HDMI ARC » apparaisse sur

c Appuyer sur le bouton Paramètres de la télécommande TV pour entrer dans le menu [Haut-parleur] et régler la sortie haut-parleur sur [HDMI ARC]. Les paramètres et les éléments du menu peuvent varier en fonction du fabricant du téléviseur. d Quand le téléviseur est correctement connecté au produit, « ARC » ou « E-ARC » apparaît sur l’affichage de statut. Remarque

• E-ARC prend en charge l’audio de haute qualité comme DTS-HD Master Audio™, DTS:X®, Dolby TrueHD, et Dolby Atmos®. • Pour utiliser Dolby Atmos® ou DTS:X®, l’appareil connecté et son contenu doivent prendre en charge Dolby Atmos® ou DTS:X®. • Assurez-vous que votre téléviseur prend en charge la fonction eARC avant d’activer l’option eARC depuis le menu Paramètres. Pour en savoir plus sur l’utilisation de cette option, consulter le manuel d’utilisation de votre téléviseur. Les paramètres peuvent varier en fonction du téléviseur. • Utiliser un câble homologué doté du logo HDMI.

SIMPLINK • SIMPLINK concerne la fonction HDMI-CEC qui vous permet d’utiliser une seule télécommande TV pour commander facilement un appareil ou un lecteur audio connecté à un téléviseur LG via HDMI. -- Fonctions pouvant être contrôlées avec une télécommande TV de LG compatible SIMPLINK : Marche/Arrêt, Volume, activer/désactiver le son, etc. • Pour en savoir plus sur la configuration de SIMPLINK, consulter le manuel d’utilisation de votre téléviseur LG.

• La fonction SIMPLINK peut ne pas fonctionner correctement selon le statut du produit ou d’autres appareils connectés. -- Caractéristiques HDMI-CEC par fabricant de téléviseur : LG SIMPLINK, Sony BRAVIA Sync/ Link, Philips EasyLink, Samsung Anynet+, etc.

Connexion à un périphérique externe Profiter de films et de jeux bien plus réalistes en connectant le produit à un appareil tel qu’une console de jeux ou un lecteur Blu-ray.

Connexion avec un câble HDMI Vous pouvez connecter votre téléviseur ou périphérique externe avec un câble HDMI pour un meilleur son, plus enveloppant.

Connexion d’un périphérique externe via HDMI a Connecter un périphérique externe comme un lecteur DVD ou Blu-ray. Tel que sur l’illustration suivante, connecter la borne HDMI OUT du périphérique sur la borne HDMI IN au dos du produit. b À l’aide du câble HDMI, connecter la borne HDMI OUT (TV eARC/ARC) au dos du produit sur la borne HDMI IN (ARC) du téléviseur.

c Appuyer de manière répétée sur le bouton Fonction statut.

jusqu’à ce que « HDMI » apparaisse sur l’affichage de

Available devices

LG SPD7Y (XX) Bluetooth devices

h Lancer une application musicale et écouter de la musique sur smartphone.

• Plus le périphérique Bluetooth est proche du produit, meilleure sera la connexion. • Si vous avez appuyé sur le bouton Appairer Bluetooth du produit et avez sélectionné l’option « BT » , mais que vous ne réussissez pas à vous connecter au périphérique Bluetooth, vous verrez « BT READY » sur l’affichage de statut. Vérifier le statut du périphérique Bluetooth. • Lors de l’utilisation du Bluetooth, vous devez ajuster le volume à un niveau approprié. • XX sont les deux derniers chiffres de l’adresse MAC du produit. Par exemple, si l’adresse MAC est 9C:02:98:4A:F7:08, cela affichera « LG SPD7Y (08) ».

Connexion à un smartphone via l’application LG Sound Bar Utiliser l’application LG Sound Bar pour lancer correctement plusieurs fonctions du produit.

Vérifier d’abord ce qui suit. • L’application LG Sound Bar est disponible dans les versions énumérées ci-dessous. -- Android™ OS : Version 5.0 ou ultérieure -- iOS OS : Version 10 ou ultérieure

Installation de l’application Installer l’application LG Sound Bar sur votre smartphone. Pour installer l’application LG Sound Bar, vous pouvez scanner le code QR à l’aide d’une application de lecture de codes QR téléchargée depuis Google Play ou l’App Store.

Téléchargement avec un code QR a Scanner le code QR ci-dessous à l’aide d’une application de lecture de codes QR. b Vous serez redirigé vers une page d’où vous pourrez télécharger l’application LG Sound Bar. Appuyer sur l’application pour l’installer.

Téléchargement depuis Google Play ou l’App Store Se rendre dans Google play ou l’App Store de votre smartphone et rechercher l’application LG Sound Bar pour l’installer.

• Les éléments du menu de paramétrage dépendent en fonction du fabricant du smartphone et du système d’exploitation. • Google, Android et Google Play sont des marques commerciales de Google LLC.

Connexion à un périphérique USB Profiter d’un son de grande qualité en connectant un périphérique USB contenant des fichiers de musique au produit.

Connexion du produit à un périphérique USB a Brancher le périphérique USB dans le port USB au dos du produit. • Le produit ne peut pas lire de périphériques connectés au moyen d’un concentrateur USB ou d’un câble USB. • Le produit ne peut pas être connecté à un périphérique USB, un lecteur MP3 de type USB ou un lecteur de carte nécessitant l’installation séparée d’un pilote.

b Appuyer de manière répétée sur le bouton Fonction statut.

jusqu’à ce que « USB » apparaisse sur l’affichage de

c Lorsque le produit est correctement connecté au périphérique USB, le nombre de fichiers de musique du périphérique USB s’affiche sur l’affichage de statut. Appuyer sur le bouton Lecture/Pause de la télécommande pour profiter de la musique. Remarque

• Il est recommandé d’utiliser un inverseur de connexion USB séparé pour faciliter le branchement et débranchement des périphériques USB. • Acheter un concentrateur USB avec une rallonge USB 2.0. • Les périphériques ayant un grand volume de stockage peuvent avoir besoin de plusieurs minutes pour parcourir les fichiers. • LG Electronics n’est pas responsable de la perte de données. Toujours sauvegarder les données sur votre périphérique USB pour minimiser les dommages provoqués par une perte de données. • Uniquement les formats FAT16/FAT32/NTFS sont pris en charge. Le format exFAT ne l’est pas.

Périphériques USB pris en charge Lecteur MP3

Ce produit peut ne pas reconnaître certains périphériques USB.

Spécifications du fichier lisible Extension de fichier

Fréquence d’échantillonnage

Fréquence d’échantillonnage

32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz

32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz

• Nombre de fichiers lisibles : jusqu’à 2 000 • Nombre maximum de répertoires : jusqu’à 200 • Ce produit ne peut pas reproduire de fichiers protégés par DRM (gestion des droits numériques). • Ce produit ne peut pas reproduire de vidéos depuis un périphérique USB.

Fixation murale du produit Il est possible de fixer ce produit à un mur. Pour ce faire, il faut suivre les instructions suivantes.

Vérifier d’abord ce qui suit. • Il peut s’avérer difficile de connecter des périphériques externes et des câbles après la fixation au mur. Connecter d’abord un périphérique externe avec le bon câble de connexion au produit avant de le fixer au mur. • Prendre en considération ce qui suit pour fixer le produit au mur. Vous pourriez endommager le produit ou vous blesser durant le processus. -- Ne pas placer d’objets sur le haut du produit fixé au mur. -- Bien assurer le produit au mur à l’aide des vis de fixation de sorte qu’il ne tombe pas. -- Vérifier qu’il demeure hors de portée des enfants. Tirer du produit fixé ou le secouer peut provoquer sa chute. • Des haut-parleurs se trouvent également au-dessus du produit. En cas d’installation du produit sous le téléviseur, l’éloigner de 10 cm du bas du téléviseur.

Composants de fixation du produit Barre de son

Gabarit d’installation du support mural

Vendus séparément Vis du support

• Les vis et les chevilles ne sont pas fournies pour fixer le produit. Nous vous recommandons les chevilles Hilti (HUD-1 6 x 30) pour la fixation.

Fixation murale du produit a Prendre le gabarit d’installation du support mural de l’emballage du produit. b Aligner la « TV Bottom Line » sur le gabarit d’installation du support mural au bas du téléviseur, et la fixer au mur. Aligner le centre du téléviseur fixé au mur avec la partie marquée « TV Center » du gabarit d’installation.

Ne pas ouvrir

ATTENTION : AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE PAS RETIRER LE CACHE (ARRIÈRE). IL CONTIENT DES PIÈCES NON MODIFIABLES PAR L’UTILISATEUR, QUI DOIVENT ÊTRE MANIPULÉES EXCLUSIVEMENT PAR UN PERSONNEL QUALIFIÉ. Ce symbole représentant un éclair se terminant par une flèche enfermé dans un triangle signifie que l’utilisateur est en présence d’une tension dangereuse non isolée, et que cette tension peut être suffisamment élevée pour constituer un risque d’électrocution.

Le symbole d’un point d’exclamation à l’intérieur d’un triangle équilatéral sert à avertir l’utilisateur de la présence d’instructions d’utilisation et de maintenance (entretien) importantes dans la documentation qui accompagne le produit.

MISE EN GARDE : • AFIN D’ÉVITER TOUT RISQUE DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CE PRODUIT À LA PLUIE NI À L’HUMIDITÉ. • Ne pas installer cet équipement dans un espace confiné, tel qu’une bibliothèque ou un lieu similaire. ATTENTION : • Ne pas utiliser de produits à haute tension à proximité de ce produit. (Par ex : tue-mouches électrique). Ce produit pourrait subir un choc électrique et mal fonctionner. • Ne pas poser sur l’appareil des sources de flamme nue telles que des bougies allumées. • Ne bloquer aucune ventilation. Installer le système en respectant les consignes livrées par le fabricant. Les ouvertures et les fentes permettent de garantir une bonne ventilation du produit, et de le protéger contre la surchauffe. Les ouvertures ne doivent jamais être obturées en installant l’appareil sur un lit, un canapé, une couverture ou toute autre surface similaire. Ce produit ne doit pas être placé dans un emplacement fermé tel qu’une bibliothèque ou une étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l’autorisent. • L’appareil ne doit pas être exposé à des projections d’eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu’un vase ne doit être posé sur l’appareil. • Pour obtenir des informations sur le marquage de sécurité, l’identification du produit et les valeurs nominales d’alimentation, se reporter à l’étiquette principale au-dessous du produit ou sur un autre côté. • Veiller à ce que les enfants n’introduisent pas leurs mains ou d’objets dans le *conduit des haut-parleurs. -- *conduit des haut-parleurs : ouverture permettant d’obtenir un son de graves plein dans le boîtier du hautparleur. (enceinte) 43

MISE EN GARDE concernant le cordon d’alimentation La prise de courant permet de déconnecter l’appareil. En cas d’urgence, la prise de courant doit être facilement accessible. Vérifier la page de spécifications de ce manuel d’utilisation afin d’être certain des exigences actuelles. Ne pas surcharger les prises murales. Les prises murales surchargées, desserrées ou endommagées, les rallonges, les cordons d’alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacun de ces facteurs peut entraîner un risque de choc électrique ou d’incendie. Examiner régulièrement le cordon de votre appareil. S’il paraît endommagé ou détérioré, le débrancher, cesser de l’utiliser et remplacer le cordon par un cordon strictement identique auprès d’un point de service après-vente agréé. Protéger le cordon d’alimentation de sorte qu’il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faire particulièrement attention aux prises de courant, aux prises murales et au point d’où sort le cordon de l’appareil. Pour les modèles utilisant un adaptateur Utiliser uniquement l’adaptateur secteur fourni avec cet appareil. Ne pas utiliser le système d’alimentation d’un autre appareil ou fabricant. L’utilisation de tout autre câble ou système d’alimentation risquerait d’endommager l’appareil et d’annuler votre garantie. Pour les modèles utilisant un appareil laser Ce produit utilise un système laser. Afin d’en garantir l’utilisation correcte, lire attentivement ce manuel d’utilisation et le conserver pour s’y référer ultérieurement. Si l’appareil nécessite une intervention de maintenance, contacter un point de service après-vente agréé. L’utilisation de commandes, de réglages ou de procédures autres que ceux décrits dans ce document peut entraîner une exposition à des radiations dangereuses. Pour éviter l’exposition directe au faisceau laser, ne pas essayer d’ouvrir le boîtier.

Pour les modèles utilisant une batterie Cet appareil est équipé d’une batterie transportable ou de piles rechargeables. ATTENTION : Risque de feu ou d’explosion si la pile est remplacée par une pile d’un type inadapté. Pour les modèles utilisant une batterie intégrée Ne pas stocker ni transporter à des pressions inférieures à 11,6 kPa et au-dessus de 15 000 m d’altitude. • Remplacement par une batterie d’un mauvais type qui peut nuire à la protection (cas, par exemple, de certains types de batteries au lithium) ; • mise au rebut d’une batterie dans du feu ou dans un four brûlant, écrasement ou découpe mécanique d’une batterie, qui peuvent provoquer une explosion ; • laisser une batterie dans un environnement à très haute température, ce qui peut provoquer une explosion ou une fuite de liquide ou de gaz inflammables , et • batterie soumise à une pression atmosphérique extrêmement basse, ce qui peut provoquer une explosion ou une fuite de liquide ou de gaz inflammables. Symboles

État d’alimentation de secours.

Avant d’informer d’un dysfonctionnement du produit Dépannage Si vous rencontrez les problèmes suivants lors de l’utilisation du produit, effectuer plusieurs vérifications car il peut ne pas s’agir de dysfonctionnements.

Erreurs générales Problème

Le produit ne fonctionne pas correctement

• Débrancher les câbles électriques et les périphériques externes comme le téléviseur, le caisson de basses ou l’amplificateur du produit puis les rebrancher.

L’appareil ne s’allume pas.

• Le cordon d’alimentation est-il correctement branché à la prise ?

• Le volume est-il au minimum ?

• À savoir que les paramètres précédents du produit peuvent être perdus.

-- Brancher correctement le cordon à la prise.

-- Appuyer sur le bouton Volume

de la télécommande pour monter le son.

-- En cas d’utilisation d’un périphérique externe comme une box, un périphérique portable ou Bluetooth, régler le volume du périphérique externe. • La fonction sourdine est-elle activée ? -- Si « MUTE » apparaît sur l’affichage de statut, la fonction sourdine est activée. Appuyer sur le bouton Mute pour la désactiver. • La bonne fonctionnalité produit est-elle sélectionnée en fonction du périphérique externe connecté ? -- Appuyer sur le bouton Fonction fonctionnalité.

pour vérifier si vous avez sélectionné la bonne

Le caisson de basses n’émet aucun son.

• Le produit est-il correctement connecté au caisson de basses sans fil ?

La télécommande ne fonctionne pas correctement

• Lors de l’utilisation de la télécommande, la diriger vers la partie frontale du produit.

La fonction Auto Power ne fonctionne pas.

• Vérifier la connexion aux périphériques externes (ex. box, dispositif portable ou Bluetooth).

-- Si la LED au dos du caisson de basses sans fil clignote en vert ou reste en rouge, cela signifie qu’il n’est pas connecté. Si la connexion est établie, une lumière verte s’allume. Reconnecter le produit au caisson de basses sans fil. ([ Consulter « Connexion du produit » à la page 6.)

• Utiliser la télécommande dans un rayon de 7 m autour du produit. • Remplacer les piles par des neuves si nécessaire.

LG Sound Sync ne fonctionne pas.

• Vérifier si votre téléviseur prend en charge LG Sound Sync. • Vérifier si le téléviseur est correctement connecté au produit avec un câble optique. -- Appuyer sur le bouton Paramètres de la télécommande TV pour vérifier si la fonction est activée dans [LG Sound Sync].

Le volume du produit est bas.
