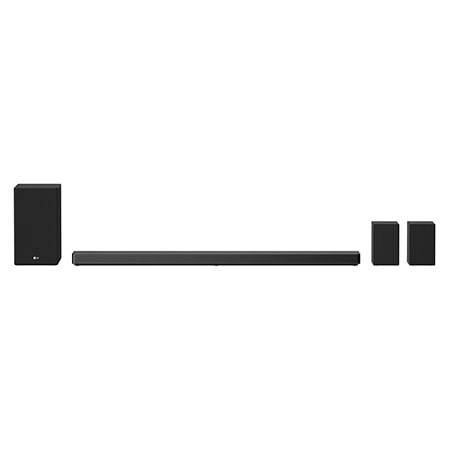

Mode d'emploi LG Barre de son Dolby Atmos / DTS:X, 7.1.4 ch, 770 W, Bluetooth, HDMI eARC, Haute-r

Présentation

Informations supplémentaires Caractéristiques Alimentation

Dimensions (L x H x P) SOUND EFFECT : Permet de sélectionner un mode d’effet sonore. -- Télécommande TV : appuyez longuement sur SOUND EFFECT puis appuyez une nouvelle fois sur ce bouton pour utiliser la télécommande du téléviseur.

Manuel simplifié

Barre de son LG Wi-Fi Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et conservez-le pour vous y référer ultérieurement. Pour consulter les instructions relatives aux fonctionnalités avancées, visitez http://www.lg.com et téléchargez le manuel de l’utilisateur. Il est possible que certaines parties de ce manuel fassent référence à un appareil différent du vôtre.

: Mise en veille et arrêt du feedback avec l’Assistant Google. : Permet de régler le niveau sonore de chaque haut-parleur. -- Son surround : appuyez longuement sur puis appuyez une nouvelle fois sur ce bouton. 8 : Active ou désactive le mode nuit. FOLDER W/S : Permet de rechercher un dossier. J : Affiche les informations sur un fichier, une source d’entrée, le nom d’un appareil Bluetooth connecté ou celui d’une appli. AUTO POWER: S’allume automatiquement dès réception d’une source d’entrée. REPEAT : Permet d’écouter vos fichiers plusieurs fois ou de façon aléatoire.

Référez-vous à l’étiquette principale Référez-vous à l’étiquette principale Veille en réseau : 6,5 W (Si tous les ports réseau sont activés.) Env. 1443,0 mm x 63,0 mm x 146,0 mm (avec les patins)

Alimentation électrique par 5 V 0 500 mA Bus (USB) Amplificateur (puissance de 770 W RMS sortie RMS totale) Le design et les caractéristiques peuvent être sujets à modification sans préavis.

Son surround arrière Kit d’enceintes arrières sans fil inclus pour profiter d’un son surround vertical (SPN11SL/SPN11-SR). Pour profiter du contenu en Dolby Atmos® et DTS:X®, l’appareil connecté et le contenu doivent prendre en charge Dolby Atmos® et DTS:X®.

Interrompre la connexion réseau sans fil ou le périphérique sans fil Éteignez l’appareil en maintenant enfoncée la touche marche/arrêt pendant plus de 3 secondes.

Informations sur les logiciels libres Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com. En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d’auteur, sont disponibles au téléchargement. LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à opensource@lge.com. Cette offre est valable pour une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valable pour toute personne possédant cette information. Pour en savoir plus sur l’open source de Google, consultez les paramètres appareil de l’appli Google Home.

Clauses de non-responsabilité • Google, Google Home, Google Play, Chromecast intégré et les autres marques et logos en rapport sont des marques commerciales de Google LLC. • L’Assistant Google nécessite une connexion Internet ou de données. Des frais de données sont susceptibles de s’appliquer. • L’Assistant Google n’est pas disponible dans certaines langues ou certains pays. • Des abonnements peuvent être requis et des conditions d’utilisation et/ou frais supplémentaires sont susceptibles de s’appliquer. • Le contrôle de certains appareils et de certaines fonctionnalités à votre domicile nécessite un appareil intelligent compatible.

Par la présente, LG Electronics déclare que l’équipement radio de type Barre de son Wi-Fi est en conformité avec la Directive 2014/53/EU. Le texte intégral de la déclaration de conformité UE est disponible à l’adresse suivante: http://www.lg.com/global/support/cedoc/cedoc# L’utilisation de la bande 5 150 - 5 350 MHz est limitée à l’usage en intérieur. Cette restriction existe en Belgique (BE), Bulgarie (BG), République Tchèque (CZ), Danemark (DK), Allemagne (DE), Estonie (EE), Irlande (IE), Grèce (EL), Espagne (ES), France (FR), Croatie (HR), Italie (IT), Chypre (CY), Lettonie (LV), Lituanie (LT), Luxembourg (LU), Hongrie (HU), Malte (MT), Pays-Bas (NL), Autriche (AT), Pologne (PL), Portugal (PT), Roumanie (RO), Slovénie (SI), Slovaquie (SK), Finlande (FI), Suède (SE), Irlande du Nord (UK(NI)), Suisse (CH), Islande (IS), Liechtenstein (LI), Norvège (NO) et Royaume-Uni (UK). Cet appareil doit être installé et utilisé à une distance minimale de 20 cm entre l’appareil et le corps, afin d’éviter des blessures à l’utilisateur. Bandes de fréquences 2402 à 2480 MHz 2412 à 2472 MHz 5180 à 5320 MHz 5500 à 5700 MHz 5730 à 5821 MHz

Puissance de sortie (Max.) 9 dBm 20 dBm 23 dBm 23 dBm 13 dBm

SN11RG.DFRALLK_SIMPLE (Sheet)_FRE_MFL71828433.indd 1-4

Copyright © 2020-2021 LG Electronics Inc. Tous droits réservés.

Connexion au téléviseur Raccordez la barre de son au téléviseur via le port optique ( ) ou le port HDMI ARC ( )

Raccordement via le port optique

Connexion du caisson de basses

Placez le caisson de basses sans fil près de la barre de son et suivez les étapes ci-dessous. a Branchez le cordon d’alimentation de la barre de son et du caisson de basses sans fil dans la prise de courant. b Allumez la barre de son. • La barre de son et le caisson de basses sans fil se connectent automatiquement. Le voyant vert du caisson de basses s’allume.

LED Assistant Google 1 (Power) · · · · · · · · · Allumage ou extinction de l’unité. F (Fonction) · · · · · · · · · · · · · · · · · · Sélection d’une fonction p/o (Volume) · · · · · · · · · · · · · · · · · · Réglage du volume N · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · Écouter/Pause > (Sourdine micro) · · · · · · · · · · · · Active et désactive la reconnaissance vocale. · · · · · · · · · · · · · · · Mise en veille et arrêt du feedback avec l’Assistant Google.

Réinitialiser l’unité Maintenez enfoncé le > sur l’unité jusqu’à ce que vous entendiez le bip émis une seule fois.

Port USB · · · · · · · · · · · · · · Connexion à un dispositif USB. OPTICAL IN · · · · · · · Connexion à un dispositif optique HDMI OUT (TV eARC/ARC) · · · · Connexion à une TV. HDMI IN (1) / HDMI IN (2) · · · · Connexion à un appareil avec HDMI OUT. Si le câble optique n’est pas connecté dans le bon sens, cela peut endommager la prise optique.

Connexion manuelle du caisson de basses Si le caisson de basses n’émet pas de son, essayez de le connecter manuellement. a Appuyez sur le bouton Pairing à l’arrière du caisson de basses sans fil. • La LED verte à l’avant du caisson de basses sans fil clignote rapidement. (Si la LED verte ne clignote pas, appuyez et maintenez une nouvelle fois enfoncé le bouton Pairing). b Allumez la barre de son. • Le jumelage est terminé. La LED verte à l’avant du caisson de basses sans fil s’allume. Pour éviter les interférences des équipements sans fil, la barre de son et le caisson de basses doivent être à une distance d’au moins 1 m par rapport à l’appareil (comme un routeur sans fil, un four à micro-ondes, etc.).

a Raccordez la barre de son au téléviseur à l’aide d’un câble optique. b Configurez [Haut-parleur externe (Optique)] dans le menu des paramètres du téléviseur.

Raccordement via le port HDMI (TV eARC/ARC) a Raccordez la barre de son au téléviseur à l’aide d’un câble HDMI. b Configurez [Haut-parleur externe (HDMI ARC)] dans le menu des paramètres du téléviseur.

b a Contrôlez l’état du réseau. Un routeur connecté au réseau doit être installé. b Connectez votre smartphone à votre réseau domestique. c Raccordez la barre de son à l’alimentation électrique. Tous les appareils doivent être connectés au même routeur.

Étape 1. Installer l’application Google Home

• Lorsque vous serez connecté au Wi-Fi, cette appli pourra demander à créer un compte Google. Vous aurez besoin d’un compte Google pour utiliser cette appli. • L’application Google Home est proposée par Google. Elle est susceptible d’être modifiée suite à un changement de politique de la part de Google. • Pour plus d’informations (configuration, utilisation, aide, etc.), recherchez « Aide Assistant Google » ou allez sur le site web https://support.google.com/assistant, qui est un site public destiné aux appareils utilisant l’Assistant Google. • Il n’est pas possible d’utiliser le haut-parleur pour certaines fonctions du site Aide Assistant Google. • Le haut-parleur n’est pas compatible avec l’application « Smart ThinQ ». Par conséquent, il n’est pas disponible dans la configuration et ne peut pas être contrôlé à l’aide de l’application « Smart ThinQ ».

Téléchargez l’appli Google Home depuis Google Play ou App Store.

Étape 2. Configurer la connexion Wi-Fi avec l’appli a Connectez votre appareil intelligent au réseau Wi-Fi que vous utiliserez pour votre haut-parleur. • La connexion HDMI est impossible si votre téléviseur ne prend pas en charge HDMI ARC. • Si l’appareil est connecté simultanément en OPTICAL et ARC, le signal ARC a la priorité.

Connexion d’un périphérique supplémentaire a Connectez le périphérique externe comme ci-après. (Décodeur, lecteur etc.)

Sur des appareils iOS, le Bluetooth doit avoir été activé sur votre appareil intelligent. b Lancez l’application Google Home. c Laissez-vous guider dans l’appli par les instructions pour la connexion Wi-Fi. • Lorsque le haut-parleur aura été correctement connecté au Wi-Fi, la mention « CONNECTED » apparaîtra dans l’afficheur quand le haut-parleur émettra du son.

Connexion Bluetooth Étape 1. Se connecter au Wi-Fi Assurez-vous que le haut-parleur est bien connecté au Wi-Fi en utilisant l’appli Google Home.

Kit d’enceintes arrières sans fil Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et conservez-le pour vous y référer ultérieurement. Pour consulter les instructions relatives aux fonctionnalités avancées, visitez http://www.lg.com et téléchargez le manuel de l’utilisateur. Il est possible que certaines parties de ce manuel fassent référence à un appareil différent du vôtre.

Modèle

SPN11-SL_SPN11-SR.DFRALLK_SIMPLE (Sheet)_FRE_MFL71698936.indd 1-2

Copyright © 2020 LG Electronics Inc. Tous droits réservés.

Connexion d’enceintes arrière sans fil a Connectez à la prise de courant le cordon d’alimentation des enceintes arrière sans fil. b Allumez l’unité principale : la barre de son et les enceintes arrière sans fil seront automatiquement connectées. La LED verte des enceintes arrière sans fil s’allume.

Associer manuellement les enceintes arrière sans fil Lorsque la connexion n’est pas établie, la LED est rouge sur les enceintes arrière sans fil et celles-ci n’émettent aucun son. Essayez alors de les connecter manuellement. a Appuyez sur PAIRING à l’arrière de l’enceinte arrière sans fil. (si la LED verte ne clignote pas maintenez enfoncée la PAIRING.) • La LED verte des enceintes arrière sans fil clignote rapidement. b Allumez l’unité principale. • L’association est réalisée. La LED verte s’allume. Rapprochez le plus possible la barre de son et les enceintes arrière sans fil et tenez-les à une distance de plus d’un mètre de tout appareil émetteur d’ondes électromagnétiques (routeur sans fil, four à micro-ondes, etc.) afin d’éviter les interférences avec le sans fil.

SPN11-SL_SPN11-SR.DFRALLK_SIMPLE (Sheet)_FRE_MFL71698936.indd 3-4

Son Surround Marche/Arrêt Lorsque vous activez la fonction surround, vous pouvez profiter d’un son surround magnifique quelle que soit les sources sonores d’entrée avec des enceintes arrières. Par défaut, la fonction Surround est sur la position Arrêt (A) ; basculez la fonction Surround sur Marche (M) pour l’activer. Activation du son surround : maintenez enfoncé le bouton de la télécommande pendant 3 secondes environ, puis appuyez plusieurs fois sur le bouton pour sélectionner ON - SURROUND qui s’affiche à l’écran. Désactivation du son surround : maintenez enfoncé le bouton de la télécommande pendant 3 secondes environ, puis appuyez plusieurs fois sur le bouton pour sélectionner OFF - SURROUND qui s’affiche à l’écran.

LG Electronics déclare que le type d’équipement radio ACTIVE REAR SPEAKER est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité UE est disponible à l’adresse suivante: http://www.lg.com/global/support/cedoc/cedoc# Cet appareil doit être installé et utilisé à une distance minimale de 20 cm entre l’appareil et le corps, afin d’éviter des blessures á l’utilisateur. Bandes de fréquences 5730 à 5821 MHz

Puissance de sortie (Max.) 13 dBm

Informations supplémentaires Caractéristiques (sur chacune des enceintes.) Référez-vous à l’étiquette principale Consommation Référez-vous à l’étiquette électrique principale Env. Dimensions 130,0 mm x 211,5 mm x (L x H x P) 191,2 mm (avec les patins) Le design et les caractéristiques peuvent être sujets à modification sans préavis. Alimentation
