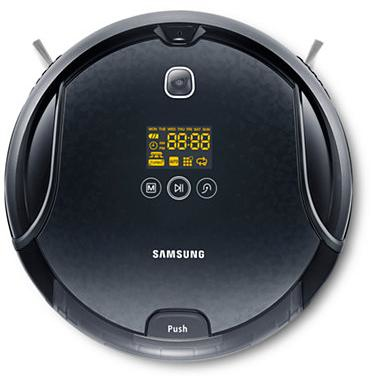

Mode d'emploi aspirateur Samsung SR10F71UB

Consignes de sécurité

• Avant d'utiliser l'appareil, veuillez lire attentivement le présent manuel et le conserver pour référence. • Comme les instructions d'utilisation suivantes se rapportent à divers modèles, les DANGER caractéristiques de votre aspirateur peuvent différer légèrement de celles décrites dans ce manuel. DANGER

Branchement Avant L’utilisation En cours D’utilisation Nettoyage et Entretien

Avant de mettre le robot aspirateur en marche, assurez-vous que le collecteur de poussière est en place. - Si le collecteur de poussière n’est pas inséré, le robot aspirateur ne fonctionne pas.

Ouvrez toutes les portes pour nettoyer toutes les pièces. - Si une porte est fermée, le robot aspirateur ne pourra pas entrer dans la pièce. - Toutefois, veillez à fermer la porte d’entrée principale, de la véranda et de la salle bain ou de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur. N'utilisez pas l'aspirateur sur un sol noir. - Dans ce cas, le robot aspirateur risque de ne pas fonctionner normalement.

Pour les tapis munis de longues franges, repliez ces dernières sous le tapis. - Les franges non repliées risqueraient d’endommager gravement le tapis et l’appareil, en se coinçant dans la roue d’entraînement ou la brosse principale.

Si le capteur d’escarpement est sale, le robot aspirateur risque de tomber du haut d’un escalier, d’une mezzanine, etc. Cela risquerait de provoquer des blessures et d’endommager gravement l’appareil. Afin d’éviter tout risque, installez les VIRTUAL GUARDS (réglage sur le mode Fence “Mur Virtuel”) devant les zones dangereuses. Nettoyez la lentille du capteur et la caméra afin d’éviter tout dysfonctionnement. consignes de sécurité _07

DJ68-00691C(0.0)-FR.indd 07

Retirez à l’avance les objets de petite taille ou fragiles de la zone à nettoyer. - Veillez à enlever tous les objets avant le nettoyage. - Veillez à enlever tous les objets fragiles, tels que grands vases en céramique, objets en verre, pots de fleur, etc. - Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues ou autres objets de valeur tels que des bijoux. Enlevez les objets présents sur le sol avant le nettoyage. - Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm. - Les serviettes de bain, les tapis de salle de bain, d'évier, d'entrée ou de buanderie, les cordons d’alimentation, les nappes et les ceintures risquent de se coincer dans la roue d’entraînement ou la brosse principale. Dans le cas d'une nappe, cela peut provoquer la chute des objets présents sur la table. Prévenez tous les membres de la famille (ou toute personne qu’il convient de prévenir) d’être prudents avant de lancer le nettoyage ou lors de l’utilisation du mode de nettoyage programmé. - Les enfants évoluant à proximité risqueraient de s’entraver dans le robot aspirateur et de tomber. Veillez à ce que les enfants ne montent pas et ne s’assoient pas dessus. - Les enfants risqueraient de tomber et de se blesser ou d’endommager gravement l’appareil.

Si un enfant ou un animal domestique doit rester seul, veillez à mettre le robot aspirateur hors tension. - Le robot aspirateur risquerait d’attirer leur attention. - Si la roue d’entraînement venait à entraîner des doigts, des pattes, des vêtements ou des cheveux, cela risquerait de provoquer des blessures. - Si un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il risque d’être détecté comme un obstacle et la zone risque de ne pas être nettoyée. - Lorsque le bouton de mise en marche est désactivé, l’alimentation est coupée et toutes les fonctions sont désactivées. Au moment d’installer la station de recharge, ne laissez pas le cordon d’alimentation traîner sur le sol. - Lorsque le robot aspirateur va se recharger automatiquement ou passe à proximité de la station de recharge, il risquerait d’entraîner le cordon.

Laissez toujours le cordon d’alimentation du chargeur branché dans la prise. - Bien que le robot aspirateur dispose d’une fonction de recharge automatique, si le cordon d’alimentation de la station de recharge n’est pas branché, il ne pourra pas recharger sa batterie automatiquement.

DJ68-00691C(0.0)-FR.indd 08

Les objets situés devant le chargeur empêchent le robot aspirateur de venir se recharger automatiquement. - Libérez la zone.

Il ne doit y avoir aucun obstacle ni escarpement à 0,5 m sur les côtés et à 1 m devant. ,5 on 0 envir

Installez le charger à un endroit facilement accessible pour le robot aspirateur. - Si le chargeur est installé dans un endroit difficilement accessible, cela risque de causer des déplacements supplémentaires et de gêner le processus de recharge automatique.

Ne court-circuitez pas les broches de chargement à l’aide d’objets en fer tels que des baguettes, des tournevis, etc. - Cela risquerait d’endommager gravement le chargeur.

Assurez-vous qu’il n’y ait aucune trace de liquide sur la station de recharge. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.

Assurez-vous que le robot n’aspire pas ou ne se déplace pas sur du liquide (eau, huile ou litière d’animaux). - Cela risquerait d’endommager gravement l’appareil. - Le liquide risquerait de se répandre sur les roues et de salir l’intérieur de l’appareil. N'utilisez pas le chargeur à d'autres fins. - Cela risquerait de l'endommager gravement ou de provoquer un incendie. N'installez pas la station de recharge sur un sol foncé. - Sinon, le robot aspirateur aura du mal à retourner vers celle-ci.

DJ68-00691C(0.0)-FR.indd 09

Ne déplacez pas le robot aspirateur tout en maintenant le réservoir de poussière. - Cela peut entraîner la séparation du réservoir de poussière, ainsi que de graves blessures ou endommager sérieusement le produit.

Le robot aspirateur risque de ne pas pouvoir continuer sa progression s’il est coincé au niveau du seuil de la porte d’entrée ou d’une véranda. - Pour relancer son fonctionnement, désactivez le bouton de mise en marche puis réactivez-le après l’avoir déplacé à un endroit où il peut poursuivre le nettoyage. Le robot aspirateur ne peut pas nettoyer entièrement les endroits qu’il ne peut pas atteindre (ex. : coins, espace entre un canapé et un mur). - Nettoyez de temps en temps ces endroits.

Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à aspirer les moutons de poussière formés au cours du nettoyage. - Si tel est le cas, balayez les moutons de poussière à l’aide d’un autre ustensile de nettoyage.

Symboles d'avertissement utilisés

Indique la présence d'un danger de mort ou de blessure grave. Indique la présence d'un risque de blessure ou de dommage matériel.

Autres symboles utilisés

Explication de termes pour aider l’utilisateur à comprendre comment utiliser l’appareil de manière adéquate.

DJ68-00691C(0.0)-FR.indd 02

Lisez toutes les instructions avant d’utiliser votre

ROBOT ASPIRATEUR. Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance. DANGER : pour limiter tout risque d’incendie, d’électrocution ou de blessure :

Généralités

• Utilisez cet appareil uniquement tel qu’indiqué dans le présent manuel. • Ne faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de quelque manière que ce soit. • Si l’aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l’extérieur ou plongé dans l’eau, retournez-le au centre d’assistance clientèle. • Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées. • Utilisez-le uniquement à l’intérieur et sur des surfaces sèches. • Cet appareil n’est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité. • Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance de l’appareil ne doivent pas être effectués par des enfants sans surveillance.

Chargeur de batterie

• N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non polarisée. • N’utilisez pas l’appareil à l’extérieur ni sur des surfaces mouillées. • Débranchez le chargeur de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance. • Utilisez uniquement le chargeur fourni par le fabricant pour recharger l’appareil. consignes de sécurité _03

DJ68-00691C(0.0)-FR.indd 03

consignes de sécurité • N’utilisez jamais de cordon ou de prise endommagé(e). • Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n’utilisez pas le cordon comme poignée ; ne fermez pas de porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées. • N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate. • Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon. • Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à des températures élevées. • N’essayez pas d’ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d’assistance clientèle. • N’exposez jamais le chargeur à des températures élevées et évitez tout contact avec l’humidité.

Robot aspirateur

• N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres, des clous, des vis, des pièces de monnaie, etc. • N’utilisez pas l’appareil sans filtre. Pour les opérations de maintenance, n’insérez jamais vos doigts ou des objets dans la chambre du ventilateur au cas où l’appareil se remettrait accidentellement en marche. • N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d’empêcher le passage de l’air. • N’aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.). • N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes. • N’aspirez jamais de liquides inflammables ou combustibles tels que de l’essence et n’utilisez jamais l’appareil si de tels liquides risquent d’être présents. • N’utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l’huile, de diluant, de substances antimites, de poussières inflammables et autres vapeurs explosives ou toxiques. • Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin rapidement. 04_ consignes de sécurité

DJ68-00691C(0.0)-FR.indd 04

Montage de l’aspirateur

15 Composants 16 Nomenclature des pièces

Dépannage

20 Installation du robot aspirateur 20 Procédure d’installation 20 Mise sous/hors tension 21 Installation du chargeur 22 En cours de charge 23 À propos de la batterie 24 Réglage de l’heure 25 Installation du module VIRTUAL GUARD 27 Utilisation du robot aspirateur 27 Démarrage/Arrêt du nettoyage 28 Recharge 29 Nettoyage Automatique 30 Nettoyage Localisé 31 Nettoyage Intensif 32 Nettoyage Manuel 33 Programmation du départ différé 34 Programmation hebdomadaire 36 Fonctions supplémentaires 36 Utilisation des fonctions supplémentaires 37 Nettoyage du robot aspirateur 37 Mémoriser les procédures de nettoyage et d’entretien 37 Nettoyage de la lentille du capteur et de la caméra 38 Nettoyage du collecteur de poussière et des filtres 39 Nettoyage du robot aspirateur 39 Nettoyage de la brosse principale 41 Nettoyage de la brosse rotative latérale 42 Nettoyage de la roue d'entraînement

43 Liste de vérification avant d’appeler le centre d’assistance 45 Codes d’erreur : Dépannage

Techniques du produit

DJ68-00691C(0.0)-FR.indd 05

consignes de sécurité BRANCHEMENT DANGER

Ne pliez pas excessivement le cordon d’alimentation et ne placez dessus aucun objet lourd risquant de l’endommager. - Cela pourrait entraîner une électrocution ou un incendie.

Veillez à éliminer toute trace de poussière ou d’eau de la prise d’alimentation. - Dans le cas contraire, cela pourrait entraîner un dysfonctionnement ou une électrocution.

Ne tirez pas la prise d’alimentation par le cordon et ne touchez jamais la prise avec les mains mouillées. - Cela pourrait entraîner une électrocution ou un incendie.

N’utilisez pas de prises multiples. (Ne laissez pas le cordon traîner sur le sol.) - Cela pourrait entraîner une électrocution ou un incendie.

N’utilisez pas de cordon d’alimentation ou de prise endommagé(e) ni de prise murale mal fixée. - Cela pourrait entraîner une électrocution ou un incendie.

DJ68-00691C(0.0)-FR.indd 06

Avant l’utilisation

N’utilisez jamais le robot aspirateur dans des lieux comportant des matières combustibles, tels que : - Les lieux avec des bougies ou lampes de bureau posées sur le sol ; - Les lieux où des feux sont laissés sans surveillance (feu ou braises) ; - Les lieux avec présence d’essence, d’alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc. Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l’utilisez jamais dans les lieux suivants : - Greniers, caves, entrepôts, bâtiments industriels, pièces séparées éloignées du bâtiment principal, lieux exposés à l’humidité (salles de bain, salle d’eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d’utilisation dans ces lieux, l’appareil risque d’être gravement endommagé (dysfonctionnements, pannes).

Nettoyage et entretien

Pour nettoyer l’appareil, évitez de vaporiser de l’eau directement sur la surface extérieure ou d’appliquer une substance volatile telle que du benzène, du diluant ou de l’alcool. - Cela risquerait d’endommager gravement l’appareil.

L’appareil ne doit en aucun cas être démonté ou réparé par une personne autre qu’un technicien de maintenance qualifié. - Cela risquerait d’endommager l’appareil.

Retirez régulièrement toutes les substances étrangères qui se sont accumulées sur les capteurs d'obstacles et d'escarpement. - La poussière accumulée sur les capteurs risque de provoquer le dysfonctionnement des capteurs.

DJ68-00691C(0.0)-FR.indd 11

Pour retirer les substances étrangères, utilisez toujours la brosse de nettoyage après avoir mis l’appareil hors tension. - Le non-respect de cette consigne risque d’entraîner la mise en marche accidentelle de l’appareil et de provoquer des blessures ou d’endommager gravement ce dernier.

Si le cordon d’alimentation est endommagé, faites-le remplacer par un technicien de maintenance qualifié du centre d’assistance clientèle. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.

Avant de nettoyer le chargeur, veillez à débrancher le cordon d’alimentation pour des raisons de sécurité.

Contactez le centre d'assistance clientèle de Samsung Electronics pour remplacer la batterie. - L'utilisation de batteries non originales peut provoquer une panne de l'appareil.

DJ68-00691C(0.0)-FR.indd 12

Utilité de la fonction virtual guard

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel). • En quoi consiste la reconnaissance de la forme du plafond (Visionary mapping plus™) ? Cette fonction reconnaît la forme du plafond à l'aide de la caméra en haut pour identifier la zone à nettoyer et détermine la meilleure trajectoire pour passer sur chaque partie du sol.

Divers modes de nettoyage

Divers modes de nettoyage sont proposés pour satisfaire vos besoins.

Mar er M Lun Jeu n Sam ~ Ve Dim

1. Mode automatique : Permet de nettoyer les pièces automatiquement. 2. Mode localisé : Permet de nettoyer une zone localisée en profondeur. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits. 3. Mode intensif : Fonctionne jusqu’à épuisement presque total de la batterie. 4. Mode manuel : Il est possible de nettoyer le sol manuellement en déplaçant soi-même le robot aspirateur. 5. Mode Turbo : lorsque ce mode est activé, la brosse tourne à vitesse maximale ; l'aspirateur est donc plus efficace. (Vous pouvez activer ou désactiver ce mode à l'aide de la télécommande.) 6. Mode capteur de poussière : Dès que de la poussière entre dans l'aspirateur, ce dernier démarre le nettoyage intensif de la zone environnante. (Vou pouvez utiliser ce mode à l'aide de la télécommande.) 7. Mode minuterie : Il est possible de programmer le robot aspirateur pour qu’il nettoie le sol à une heure précise. 8. Mode programme hebdomadaire : Une opération de nettoyage programmée démarre à l'heure définie d'un jour particulier de la semaine. fonctions du produit _13

DJ68-00691C(0.0)-FR.indd 13

Chargement automatique

Lorsque la batterie est faible, le robot aspirateur se dirige automatiquement vers le chargeur où il sera rapidement rechargé.

Franchissement des seuils de portes

Le système de pilotage révolutionnaire du robot aspirateur lui permet de franchir les seuils de portes d’une hauteur d’environ 1 cm et de nettoyer toutes les pièces. Le robot aspirateur risque de ne pas pouvoir franchir les seuils de porte de 1 cm en fonction de leur forme.

Contournement des obstacles

Lorsque le robot aspirateur rencontre un obstacle lors du nettoyage, le capteur d'obstacles lui permet de l'éviter et de continuer à fonctionner. (Il peut arriver que l'aspirateur touche des obstacles fins.)

ANTI-CHUTE Les 3 capteurs d’escarpement détectent les marches descendantes (escaliers ou seuil de la porte d’entrée) afin d’éviter que le robot aspirateur ne tombe.

Systeme de securite

Si le robot aspirateur est soulevé pendant le nettoyage, les roues d'entraînement, la brosse principale, le moteur d'aspiration et la brosse rotative latérale sont arrêtés automatiquement par le capteur.

Brosse latérale dynamique

Lorsque le robot aspirateur détecte un obstacle, la brosse latérale dynamique fonctionne. (Pour un meilleur nettoyage, si un obstacle lointain est détecté, la brosse latérale dynamique se trouvant du côté de l’obstacle détecté commence tout d’abord à fonctionner puis dès que le robot aspirateur tourne, la brosse latérale dynamique se trouvant de l’autre côté commence à fonctionner.) 14_ fonctions du produit

DJ68-00691C(0.0)-FR.indd 14

montage de l’aspirateur COMPOSANTS

Assemblage

■ Chargeur (Station de recharge)

■ Autres composants (Piles type AAA)

Manuel d’utilisation Module VIRTUAL Filtre de rechange / 2 piles GUARD

DJ68-00691C(0.0)-FR.indd 15

Témoin de marche (Rouge) Enrouleur de câble Bornes de chargement

■ Module VIRTUAL GUARD Bouton Mode/Mise en marche Témoin de mode Capteur de détection de l’unité principale

Capteur de détection de distance

■ Mise en place des piles Les piles ne sont pas fournies avec l’appareil. Elles doivent être achetées séparément. Insérez les piles alcalines (type D) avant d’utiliser l’appareil.

Soulevez le couvercle du module VIRTUAL GUARD tout en appuyant sur la languette de verrouillage.

Insérez les piles dans le module VIRTUAL GUARD comme indiqué sur la figure ci-dessous. (Si les piles sont insérées à l’envers, le module VIRTUAL GUARD ne fonctionnera pas.)

Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre.

❈ Spécification : piles alcalines de type D (LR20)

DJ68-00691C(0.0)-FR.indd 17

(le robot ne peut pas reculer)

Turbo Son Horloge Minuterie/ Hebdomadaire

■ Mise en place des piles de la télécommande Les piles ne sont pas insérées dans la télécommande au moment de l’achat de l’appareil. Insérez les piles alcalines (type AAA) avant d’utiliser l’appareil.

Soulevez le couvercle du compartiment à piles situé à l’arrière de la télécommande tout en appuyant sur la languette de verrouillage.

Insérez les piles dans la télécommande comme indiqué sur la figure ci-dessous. (Si les piles sont insérées à l’envers, la télécommande ne fonctionnera pas.)

Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre.

❈ Spécification : piles alcalines de type AAA

DJ68-00691C(0.0)-FR.indd 18

■ Panneau d’affichage 2 3 4 5 6

Indicateur du niveau de la batterie

- En cours de charge : Indique la progression de la charge en 3 étapes (3 carrés). - En cours d’utilisation : Indique le niveau de charge de la batterie. Lorsque l’appareil est en marche, le niveau de charge de la batterie baisse d’un carré à la fois en partant du niveau maximum. (Lorsque la batterie est totalement déchargée, le dernier carré clignote et le message « Lo » s’affiche.)

Affichage du mode de nettoyage

- Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s’affiche. (A) Mode automatique : Ce symbole s’allume lorsque le mode de nettoyage Auto est sélectionné. (B) Mode localisé : Ce symbole s’allume lorsque le mode de nettoyage Spot est sélectionné. (C) Mode intensif : Ce symbole s’allume lorsque le mode de nettoyage Max est sélectionné.

Mode de nettoyage

- Permet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, appuyez sur le bouton pour démarrer le nettoyage.

Recharge

- Lorsque ce bouton est actionné, le robot aspirateur retourne à la station de recharge pour recharger sa batterie. assemblage _19

DJ68-00691C(0.0)-FR.indd 19

fonctionnement de l’aspirateur

Installation du chargeur

Pour charger le robot aspirateur, vous devez d’abord installer le chargeur. La batterie étant déchargée au moment de l’achat de l’appareil, vous devez la recharger totalement avant d’utiliser l’appareil.

Installation du module virtual guard

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel).

Mise sous/hors tension Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension. Si vous désactivez le bouton d'arrêt d'urgence, tous les réglages excepté l'heure et les programmation hebdomadaires sont réinitialisés. ❈ Si aucun bouton n’est actionné pendant 1 minute environ, l’appareil s’éteint automatiquement pour éviter que la batterie ne se décharge. Pour remettre l’appareil sous tension, maintenez enfoncé le bouton de ( ) sur l’unité principale.

Soulevez l’appareil et actionnez le bouton de mise sous

tension en veillant à ne pas appuyer sur un autre bouton. - Si les icônes ne s’allument pas, cela indique que la batterie est déchargée. Si tel est le cas, installez le robot aspirateur sur la station de recharge après avoir activé le bouton de mise sous tension. - L'heure configurée peut être différente de l'heure actuelle. Si l'heure configurée est incorrecte, réglez l'heure sur l'heure actuelle.

Si le bouton de mise sous tension est désactivé, le robot aspirateur ne se rechargera pas, même s’il est installé sur la station de recharge.

DJ68-00691C(0.0)-FR.indd 20

Installation du chargeur Témoin d’alimentation

Utilisation

1. Installez le chargeur sur une surface plane.

2. Il ne doit y avoir aucun obstacle ni escarpement à 0,5 m sur les côtés et à 1 m devant. m on 0,5 envir

3. Installez le chargeur à un endroit facilement accessible pour le robot aspirateur.

4. Disposez le cordon d’alimentation le long du mur.

5. Si le sol est recouvert de parquet, installez le chargeur dans la même direction que les lattes en bois.

Laissez toujours le cordon d’alimentation du chargeur branché dans la prise murale. - Si le chargeur n’est pas alimenté, le robot ne sera pas en mesure de trouver le chargeur et d’aller se recharger automatiquement. - Si le robot aspirateur est séparé du chargeur, la batterie se décharge automatiquement.

DJ68-00691C(0.0)-FR.indd 21

En cours de charge Au moment de l’achat de l’appareil, la batterie est totalement déchargée. Vous devez donc charger manuellement le robot aspirateur.

Activez le bouton de mise sous tension situé sur le dessous de l’appareil.

• Au moment de l’achat de l’appareil, il faut environ 180 minutes pour que la batterie se charge totalement pour un fonctionnement d’environ 100 minutes. • Si la batterie est en surchauffe, le temps de charge peut être plus long. • Mesures à prendre si le chargement n’est pas régulier. Si le robot aspirateur ne peut pas se recharger automatiquement, vérifiez les points suivants : - Mettez le robot aspirateur hors tension puis de nouveau sous tension. - Rebranchez le chargeur. - Vérifiez qu’aucune substance étrangère n’est présente sur les connecteurs de charge et essuyez les connecteurs de l’unité principale et du chargeur à l’aide d’un chiffon sec. - Vérifiez qu’aucun objet pouvant constituer un puissant réflecteur n’est à proximité du chargeur. • Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement. - Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre domicile pendant une période prolongée pour un voyage d’affaires, d’agrément, etc., désactivez le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.)

À propos de la Batterie ■ Le robot aspirateur est alimenté par une batterie Lithuim-ion (Li-ion) rechargeable écologique, et une fonction de prévention contre les surcharges garantit une longue durée de vie. ■ La période de garantie de la batterie est de 6 mois à compter de la date d’achat. ■ Avant d'acheter une nouvelle batterie, demandez au centre ) ainsi d'assistance clientèle le symbole de pièce authentique ( que le numéro de modèle. - Cette batterie est destinée uniquement à des robots aspirateurs Samsung. Il est strictement interdit de l’utiliser avec d’autres appareils ou à d’autres fins. - Ne démontez pas et ne modifiez pas la batterie. - Chargez-la dans un lieu bien aéré. - Ne placez jamais la batterie à proximité d’un feu ou d’une source de chaleur. - Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie. - Conservez-la à l'intérieur (0°C~40°C). - Avant de mettre cet appareil au rebut, débarrassez-vous de la batterie d’une manière respectueuse de l’environnement. - Ne jetez pas la batterie avec vos ordures ménagères. - Respectez les réglementations locales de recyclage des batteries usées. ❈ Si votre batterie est hors service, ne la démontez pas. Contactez le centre d'assistance clientèle le plus proche. ❈ Un temps de charge plus long et un temps de fonctionnement de la batterie plus court indiquent que celle-ci est en fin de vie. Contactez un centre d’assistance clientèle agréé pour remplacer votre batterie. La batterie rechargeable intégrée au produit ne peut pas être remplacée par l’utilisateur. Contactez votre revendeur pour procéder à son remplacement.

Code de vérification de la batterie et mesures à suivre » défile lorsque vous appuyez sur ■ Si le message « le bouton situé sur l’appareil ou sur le bouton situé sur la télécommande lorsque le robot est installé sur la station de recharge, cela signifie que la batterie est défectueuse ou en circuit ouvert. Dans ce cas, veuillez contacter le centre de dépannage.

(défilements) utilisation _23

DJ68-00691C(0.0)-FR.indd 23

Réglage de l’heure L'horloge affiche l'heure actuelle. Vous pouvez changer l'heure actuelle en suivant les étapes ciaprès. ■ Vous pouvez uniquement régler l’heure à l’aide de la télécommande.

Capteur de détection de l’unité principale

Capteur de détection de distance

Vous pouvez exécuter ou arrêter toutes les fonctions du robot aspirateur. ■ Chacune des fonctions du robot aspirateur ne peut être exécutée lorsque le bouton de marche est activé. ■ Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton pour annuler l'opération et sélectionnez une fonction.

Mise sous/hors tension Mise sous tension - Unité principale : appuyez sur le bouton

Mise hors tension - Télécommande : Appuyez sur le bouton

- Unité principale : Appuyez sur le bouton et maintenez-le enfoncé pendant 3 secondes. ❈ Si aucun bouton n’est actionné pendant 1 minute environ, l’appareil s’éteint automatiquement pour éviter que la batterie ne se décharge. Pour remettre l’appareil sous tension, maintenez enfoncé le bouton de ( ) sur l’unité principale.

Utilisation de la télécommande

Démarrage ou arrêt du nettoyage Démarrage - Télécommande : Appuyez sur le bouton automatique, localise ou intensif. - Unité principale : Sélectionnez le mode automatique, localisé ou intensif en utilisant le bouton et en appuyant sur . - Lorsque le nettoyage commence, le robot aspirateur commence à se déplacer. sans sélectionner de mode de ❈ Si vous appuyez sur le bouton nettoyage, le robot aspirateur commence à fonctionner en mode Utilisation des boutons automatique. de l'unité principale Arrêt - Pour arrêter, appuyez sur le bouton de la télécommande ou de l'unité principale. - Une fois que le nettoyage est arrêté, le robot aspirateur s'arrête. utilisation _27

DJ68-00691C(0.0)-FR.indd 27

Recharge Vous pouvez utiliser le bouton de recharge pour que le robot aspirateur retourne vers le chargeur pour recharger la batterie. ■ Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton pour annuler l'opération et appuyez sur le bouton de recharge.

1. Appuyez sur le bouton de recharge. ”) s'affiche à l'écran et le robot aspirateur retourne à la - (“ station de recharge pour le rechargement. 2. Pour arrêter le robot aspirateur pendant qu'il retourne au chargeur, appuyez sur le bouton . 3. Pour tester la fonction de recharge automatique, appuyez sur le bouton de recharge lorsque le robot aspirateur se trouve à une distance de moins de 1,5 m du chargeur.

Utilisation de la télécommande Dépannage lorsque le robot aspirateur ne retourne pas au chargeur - Vérifiez l'installation du chargeur - Lorsque le chargeur se trouve dans un endroit où il ne peut pas guider le robot aspirateur jusqu'à lui. - Lorsque le chargeur se trouve à une distance de plus de 5 m du robot aspirateur. : Le robot aspirateur peut avoir besoin d'un temps plus long pour retourner vers le chargeur. ■ Chargez le robot aspirateur manuellement dans les cas suivants. Utilisation des boutons - Lorsque le chargeur est installé dans un coin. de l’unité principale - Lorsque la batterie est entièrement déchargée. - Lorsque le robot aspirateur est bloqué par un obstacle (un meuble, etc.) 1, - Lorsque le robot aspirateur ne peut pas passer sur le seuil 5 m en d'entrée pour accéder à l'endroit où le chargeur est installé. av an t

DJ68-00691C(0.0)-FR.indd 28

Bouton de l’unité principale

Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu’à ce que le nettoyage soit terminé. ■ Si vous appuyez sur le bouton Marche/Arrêt sur l'unité principale ou la télécommande sans sélectionner de mode de nettoyage, un cycle de nettoyage automatique démarre. ■ Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu’il se déplace. ■ Si le robot aspirateur démarre le nettoyage à un endroit éloigné de la station de recharge et qu'il ne parvient pas à localiser cette dernière, il s'arrête près de l'endroit où il a commencé le nettoyage. ■ Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois) Action correspondante

Réglage du mode

- L’actionnement du bouton Mode/Mise en marche sélectionne tour à tour un mode dans l’ordre suivant : Mode Fence (mur virtuel) ➝ Arrêt. ❈ La distance du mur virtuel est de 2,5 m minimum et peut différer selon l’environnement et l’état de mouvement du robot.

Création d’une barrière (mur virtuel) Le module VIRTUAL GUARD crée une barrière invisible infranchissable pour le robot aspirateur. Par ex. : devant des pots de fleurs, des meubles, la porte d’entrée, etc. Capteur de détection de distance

Sélectionnez le mode fence (mur virtuel) à l’aide du

bouton Mode/Mise en marche. - Le témoin de mode devient rouge. Une barrière (mur virtuel) se forme.
