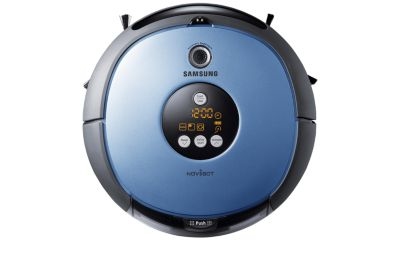

Mode d'emploi aspirateur Samsung SR8847

Consignes de sécurité

• Avant d’utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure. • Les instructions d’utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

Installez le charger à un endroit facilement accessible pour le robot aspirateur. - Si le chargeur est installé dans un endroit difficilement accessible, cela risque de causer des déplacements supplémentaires et de gêner le processus de recharge automatique.

Les objets situés devant le chargeur empêchent le robot aspirateur de venir se recharger automatiquement. ATTENTION - Libérez la zone.

Il ne doit y avoir aucun obstacle à 50 cm sur les côtés DANGER et à 1 m devant.

Ne court-circuitez pas les broches de chargement à l’aide d’objets en fer tels que des baguettes, des tournevis, etc. - Cela risquerait d’endommager gravement le chargeur.

Assurez-vous qu’il n’y ait aucune trace de liquide sur la station de recharge. - Cela risquerait de provoquer un incendie ou une électrocution.

Assurez-vous que le robot n’aspire pas ou ne se déplace pas sur du liquide (eau, huile ou litière d’animaux). - Cela risquerait d’endommager gravement l’appareil. - Le liquide risquerait de se répandre sur les roues et de salir l’intérieur de l’appareil. N’utilisez pas le chargeur à d’autres fins que celles pour lesquelles il est prévu. - Cela risquerait d’endommager gravement le chargeur ou de provoquer un incendie.

DJ68-00620D(SR8847-FR)-0.0.indd 9

Symboles danger/attention utilisés

Indique un danger de mort ou de blessure grave. DANGER

Indique un risque de blessure ou de dégât matériel.

Autres symboles utilisés

Explication de termes pour aider l’utilisateur à comprendre comment utiliser l’appareil de manière adéquate.

DJ68-00620D(SR8847-FR)-0.0.indd 2

Consignes importantes de sécurité

Lors de l’utilisation d’un appareil électrique, des précautions de base doivent être prises, notamment :

LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE ROBOT ASPIRATEUR. Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance.

DANGER: pour limiter tout risque d’incendie, d’électrocution ou de blessure :

Généralités

Utilisez cet appareil uniquement tel qu’indiqué dans le présent manuel. Ne faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de quelque manière que ce soit. Si l’aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l’extérieur ou plongé dans l’eau, retournez-le au centre d’assistance clientèle. Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées. Utilisez-le uniquement à l’intérieur et sur des surfaces sèches. Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité. Les enfants doivent être surveillés afin de garantir qu’ils ne jouent pas avec l’appareil.

Chargeur de batterie

N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée. N’utilisez pas l’appareil à l’extérieur ni sur des surfaces mouillées. Débranchez le chargeur de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance. Utilisez uniquement le chargeur fourni par le fabricant pour recharger l’appareil. N’utilisez jamais de cordon ou de prise endommagé(e). Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n’utilisez pas le cordon comme poignée ; ne fermez pas de porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées. N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate. Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon. Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à des températures élevées. N’essayez pas d’ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d’assistance clientèle. N’exposez jamais le chargeur à des températures élevées et évitez tout contact avec l’humidité. Consignes de sécurité _3

DJ68-00620D(SR8847-FR)-0.0.indd 3

Robot aspirateur

N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres, des clous, des vis, des pièces de monnaie, etc. N’utilisez pas l’appareil sans filtre. Pour les opérations de maintenance, n’insérez jamais vos doigts ou des objets dans la chambre du ventilateur au cas où l’appareil se remettrait accidentellement en marche. N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d’empêcher le passage de l’air. N’aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.). N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes. N’aspirez jamais de liquides inflammables ou combustibles tels que de l’essence et n’utilisez jamais l’appareil si de tels liquides risquent d’être présents. N’utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l’huile, de diluant, de substances antimites, de poussières inflammables et autres vapeurs explosives ou toxiques. Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin rapidement.

DJ68-00620D(SR8847-FR)-0.0.indd 4

Branchement Avant l’utilisation En cours d’utilisation Nettoyage et entretien

Entretien des outils et du filtre

Nettoyage du robot aspirateur 32 Veuillez suivre les méthodes de nettoyage et d’entretien spécifiées 32 Nettoyage de la lentille du capteur et de la caméra 33 Nettoyage du collecteur de poussière et du filtre 34 Nettoyage de la brosse principale 35 Nettoyage de la brosse rotative latérale 37 Nettoyage de la roue d’entraînement

Liste de vérification avant d’appeler le centre d’assistance Codes d’erreur : dépannage

Caractéristiques techniques du produit

Caractéristiques techniques du produit

DJ68-00620D(SR8847-FR)-0.0.indd 5

Consignes de sécurité BRANCHEMENT DANGER

Ne pliez pas excessivement le cordon d’alimentation et ne placez dessus aucun objet lourd risquant de l’endommager. - Cela pourrait entraîner une électrocution ou un incendie.

Veillez à éliminer toute trace de poussière ou d’eau de la prise d’alimentation. - Dans le cas contraire, cela pourrait entraîner un dysfonctionnement ou une électrocution.

Ne tirez pas la prise d’alimentation par le cordon et ne touchez jamais la prise avec les mains mouillées. - Cela pourrait entraîner une électrocution ou un incendie.

N’utilisez pas de prises multiples. (Ne laissez pas le cordon traîner sur le sol.) - Cela pourrait entraîner une électrocution ou un incendie.

N’utilisez pas de cordon d’alimentation ou de prise endommagé(e) ni de prise murale mal fixée. - Cela pourrait entraîner une électrocution ou un incendie.

DJ68-00620D(SR8847-FR)-0.0.indd 6

Avant l’utilisation

Avant de mettre le robot aspirateur en marche, assurezATTENTION vous que le collecteur de poussière est en place.

- Si le collecteur de poussière n’est pas inséré, le robot aspirateur ne fonctionne pas.

Retirez à l’avance les objets de petite taille ou fragiles de la zone à nettoyer. - Veillez à enlever tous les objets avant le nettoyage. - Veillez à enlever tous les objets fragiles, tels que grands vases en céramique, objets en verre, pots de fleur, etc. - Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues ou autres objets de valeur tels que des bijoux. Enlevez les objets présents sur le sol avant le nettoyage.

ATTENTION - Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm.

- Les serviettes de bain, les tapis devant la sale de bain, les éviers, les entrées à la buanderie, les cordons d’alimentation, les nappes et les ceintures risquent de se coincer dans la roue d’entraînement ou la brosse principale, ce qui peut, dans le cas d’une nappe, provoquer la chute des objets présents sur la table. Prévenez tous les membres de la famille (ou toute personne

ATTENTION qu’il convient de prévenir) d’être prudents avant de lancer

le nettoyage ou lors de l’utilisation de mode de nettoyage programmé. - Les enfants évoluant à proximité risqueraient de s’entraver dans le robot aspirateur et de tomber. Veillez à ce que les enfants ne montent pas et ne s’assoient

- Les enfants risqueraient de tomber et de se blesser ou d’endommager gravement l’appareil.

Si un enfant ou un animal domestique doit rester seul, veillez à mettre le robot aspirateur hors tension. - Le robot aspirateur risquerait d’attirer leur attention. - Si la roue d’entraînement venait à entraîner des doigts, des pattes, des vêtements ou des cheveux, cela risquerait de provoquer des blessures. - Si un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il risque d’être détecté comme un obstacle et la zone risque de ne pas être nettoyée. - Lorsque le bouton de mise en marche est désactivé, l’alimentation est coupée et toutes les fonctions sont désactivées. Au moment d’installer la station de recharge, ne laissez pas le

ATTENTION cordon d’alimentation traîner sur le sol.

- Lorsque le robot aspirateur va se recharger automatiquement ou passe à proximité de la station de recharge, il risquerait d’entraîner le cordon. Laissez toujours le cordon d’alimentation du chargeur branché

- Bien que le robot aspirateur dispose d’une fonction de recharge automatique, si le cordon d’alimentation de la station de recharge n’est pas branché, il ne pourra pas recharger sa batterie automatiquement.

DJ68-00620D(SR8847-FR)-0.0.indd 8

Consignes de sécurité ATTENTION

Nettoyage et entretien

Pour nettoyer l’appareil, évitez de vaporiser de l’eau ATTENTION directement sur la surface extérieure ou d’appliquer une

substance volatile telle que du benzène, du diluant ou de l’alcool. - Cela risquerait d’endommager gravement l’appareil.

N’appuyez pas excessivement sur le pare-chocs du robot ATTENTION aspirateur.

- Si le capteur situé sur le pare-chocs est endommagé, le robot aspirateur risque de percuter les murs et les meubles.

L’appareil ne doit en aucun cas être démonté ou réparé par une ATTENTION personne autre qu’un technicien de maintenance qualifié.

- Cela risquerait d’endommager l’appareil.

Retirez régulièrement toute substance étrangère accumulée sur les capteurs d’obstacles et d’escarpement. - La saleté accumulée sur les capteurs réduira la précision des détections.

DJ68-00620D(SR8847-FR)-0.0.indd 11

Consignes de sécurité DANGER

Pour retirer les substances étrangères, utilisez toujours la brosse de nettoyage après avoir mis l’appareil hors tension. - Le non-respect de cette consigne risque d’entraîner la mise en marche accidentelle de l’appareil et de provoquer des blessures ou d’endommager gravement ce dernier.

Brosse rotative latérale Brosse principale

Si le cordon d’alimentation est endommagé, faites-le DANGER remplacer par un technicien de maintenance qualifié du centre

d’assistance clientèle. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.

Avant de nettoyer le chargeur, veillez à débrancher le cordon DANGER d’alimentation pour des raisons de sécurité.

Contactez le centre d’assistance clientèle Samsung DANGER Electronics pour remplacer la batterie.

- Si vous utilisez une batterie non originale, cela risque d’entraîner un dysfonctionnement de l’appareil.

DJ68-00620D(SR8847-FR)-0.0.indd 12

Fonctions du produit • Qu’est-ce que le système de reconnaissance de plafond (Visionary mappingTM) ? Cette fonction reconnaît la forme du plafond à l’aide de la caméra située sur le dessus afin d’identifier la zone à nettoyer et détermine la meilleure méthode pour parcourir et nettoyer chaque zone du sol.

Mode spot

Permet de nettoyer une zone localisée en profondeur. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits.

Mode edge (obstacle)

Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse afin de minimiser le choc (le capteur antichoc contribue également à réduire l’impact). L’appareil permet un nettoyage des angles le plus efficace possible.

Mode de nettoyage programmé

Il est possible de programmer le robot aspirateur pour qu’il nettoie le sol à une heure précise.

DJ68-00620D(SR8847-FR)-0.0.indd 13

Franchissement des seuils de porte

Environ 1,5 cm Type marche Type vertical

Le système de pilotage révolutionnaire du robot aspirateur lui permet de franchir les seuils de portes d’une hauteur d’environ 1,5 cm et de nettoyer toutes les pièces. Le robot aspirateur risque de ne pas pouvoir franchir les seuils de porte de 1,5 cm en fonction de leur forme.

ANTI-COLLISION Le robot aspirateur détecte et évite les obstacles en 2 étapes. D’abord, les 7 capteurs d’obstacles détectent les obstacles et si le robot aspirateur vient à percuter un obstacle, les 2 capteurs antichocs absorbent l’impact.

Système de sécurité

Lorsque le robot aspirateur vient à être surélevé au cours du nettoyage, les roues d’entraînement, la brosse principale, le moteur d’aspiration et la brosse rotative latérale s’arrêtent automatiquement grâce à la détection du capteur.

DJ68-00620D(SR8847-FR)-0.0.indd 14

Montage de l’aspirateur COMPOSANTS

Indicateur du niveau de la batterie

- En cours de charge : indique la progression de la charge en 3 étapes (3 carrés). - En cours d’utilisation : indique le niveau de charge de la batterie. Lorsque l’appareil est en marche, le niveau de charge de la batterie baisse d’un carré à la fois en partant du niveau maximum. (Lorsque la batterie est totalement déchargée, le dernier carré clignote et le message « LO » s’affiche.)

Affichage du mode de nettoyage

- Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s’affiche. (a) Mode automatique : ce symbole s’allume lorsque le mode de nettoyage Auto est sélectionné. (b) Mode localisé : ce symbole s’allume lorsque le mode de nettoyage Spot est sélectionné. (c) Mode intensif : ce symbole s’allume lorsque le mode de nettoyage Max est sélectionné. (d) Mode manuel : ce symbole s’allume lorsque le mode de nettoyage Manual est sélectionné. (e) Mode Edge (Obstacle) : Le message “ ” s’affiche lorsque le mode de nettoyage Edge (Obstacle) est activé.

Mode de nettoyage

- Permet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, appuyez sur le bouton ( ) pour démarrer le nettoyage.

Recharging

- Lorsque ce bouton est actionné, le symbole de recharge s’allume et le robot aspirateur retourne sur la station de recharge pour recharger sa batterie.

Montage de l’aspirateur_19

DJ68-00620D(SR8847-FR)-0.0.indd 19

Fonctionnement de l’aspirateur

Installation du chargeur

Pour charger le robot aspirateur, vous devez d’abord installer le chargeur. La batterie étant déchargée au moment de l’achat de l’appareil, vous devez la recharger totalement avant d’utiliser l’appareil.

Mise sous/hors tension

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension. Si vous désactivez le bouton de mise sous tension, tous les réglages seront réinitialisés.

Activez le bouton de mise sous tension et allumez

l’unité principale. - Si les icônes ne s’allument pas, cela indique que la batterie est déchargée. Si tel est le cas, installez le robot aspirateur sur la station de recharge après avoir activé le bouton de mise sous tension. - Notez que la désactivation du bouton de mise sous tension entraîne la réinitialisation de tous les réglages. - Si aucune touche n’est actionnée pendant environ 10 minutes, l’appareil s’éteindra automatiquement pour économiser de l’énergie. Pour le réactiver, appuyez sur le bouton “Power” ou “Start/Stop”.

Si le bouton de mise sous tension est désactivé, le robot aspirateur ne se rechargera pas, même s’il est installé sur la station de recharge.

20_ Fonctionnement de l’aspirateur

DJ68-00620D(SR8847-FR)-0.0.indd 20

Fonctionnement de l’aspirateur

Si le sol est recouvert de parquet, installez le

chargeur dans la même direction que les lattes en bois.

Laissez toujours le cordon d’alimentation du REMARQUE chargeur branché dans la prise murale.

- Si le chargeur n’est pas alimenté, le robot ne sera pas en mesure de trouver le chargeur et d’aller se recharger automatiquement. - Si le robot aspirateur est séparé du chargeur, la batterie se décharge automatiquement. Fonctionnement de l’aspirateur _21

DJ68-00620D(SR8847-FR)-0.0.indd 21

Fonctionnement de l’aspirateur

Installation du robot aspirateur

CHARGE Au moment de l’achat de l’appareil, la batterie est totalement déchargée. Vous devez donc charger manuellement le robot aspirateur.

Activez le bouton de mise sous tension situé sur le dessous de l’appareil.

À propos de la batterie

■ Le robot aspirateur est alimenté par une batterie NiMH (« Nickel-Metal Hydride »)

- Cette batterie est destinée uniquement à des robots de nettoyage Samsung. Il est strictement interdit de l’utiliser avec d’autres appareils ou à d’autres fins. - Ne démontez pas et ne modifiez pas la batterie. - Chargez-la dans un lieu bien aéré. - Ne placez jamais la batterie à proximité d’un feu ou d’une source de chaleur. - Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie. - Laissez-le toujours à l’intérieur (0℃ à 40℃). - Avant de mettre cet appareil au rebus, débarrassez-vous de la batterie d’une manière respectueuse de l’environnement. - Ne jetez pas la batterie avec vos ordures ménagères. - Respectez les réglementations locales de recyclage des batteries usées. ∗ Si la batterie ne fonctionne plus, ne la démontez pas et contactez le centre d’assistance clientèle le plus proche. ∗ Un temps de charge plus long et un temps de fonctionnement de la batterie plus court indiquent que celle-ci est en fin de vie. Contactez un centre d’assistance clientèle agréé pour remplacez votre batterie.

Fonctionnement de l’aspirateur

respectueuse de l’environnement, rechargeable et dotée d’une fonction de prévention de surcharge garantissant une longue durée. ■ La période de garantie de la batterie est de 6 mois à compter de la date d’achat. ■ Au moment d’acheter une batterie, exigez du centre d’assistance clientèle le symbole ( ) authentique ainsi que le numéro de modèle avant de l’acheter.

La batterie rechargeable intégrée au produit ne peut pas être remplacée par l’utilisateur. Contactez votre revendeur pour procéder à son remplacement.

Fonctionnement de l’aspirateur _23

DJ68-00620D(SR8847-FR)-0.0.indd 23

Fonctionnement de l’aspirateur

Afin de renvoyer le robot aspirateur sur le chargeur pour recharger la batterie, appuyez sur le bouton Recharging. ■ Lorsque le robot aspirateur est en cours de fonctionnement,

appuyez sur le bouton ( le bouton Recharging.

) pour annuler l’opération puis sur

1. Appuyez sur le bouton Recharging. - Le symbole ( ) de l’unité principale s’allume et le robot aspirateur se dirige vers le chargeur.

■ Déplacez le robot aspirateur là où vous souhaitez effectuer un

Bouton de l’unité principale Bouton de la télécommande Action correspondante

2 Permet d’annuler le mode.

- En mode de nettoyage localisé (Spot), le robot aspirateur nettoie une zone de 1,5 m x 1,5 m. - Une fois le nettoyage terminé, le robot aspirateur affiche les messages « End », « Stop » et « Stand by ». Lorsque le robot aspirateur est installé sur la REMARQUE station de recharge, le mode de nettoyage

localisé n’est pas disponible. Lorsque le nettoyage est terminé

Fonctionnement de l’aspirateur _27

DJ68-00620D(SR8847-FR)-0.0.indd 27

Fonctionnement de l’aspirateur

Démarrage/arrêt du nettoyage

Vous pouvez lancer ou interrompre toutes les fonctions du robot aspirateur. ■ Chaque fonction du robot aspirateur ne fonctionne que si le

bouton de mise sous tension est allumé. ■ Lorsque le robot aspirateur est en cours de fonctionnement,

appuyez sur le bouton ( ) pour annuler l’opération puis sélectionnez une fonction.

Mise sous/hors tension Mise sous tension - Télécommande : appuyez sur le bouton [Power]. - Unité principale : appuyez sur le bouton ( ). - Les boutons de l’unité principale, l’indicateur du niveau de la batterie et le symbole de mode de nettoyage s’allument. Mise hors tension - Télécommande : appuyez sur le bouton [Power]. - Unité principale : maintenez appuyé le bouton ( ) pendant 3 secondes. - Tous les symboles, sauf l’indicateur du niveau de la batterie, s’éteignent.

Utilisation de la télécommande

Démarrage ou arrêt du nettoyage Démarrage - Télécommande : appuyez sur bouton Auto (Auto), Spot (Localisé), Max (Intensif), Manual (Manuel) ou Edge (Obstacle). - Unité principale : sélectionnez le mode Auto (Auto)/ Spot (Localisé)/Max (Intensif)/Manual (Manuel)/Edge (Obstacle) à l’aide des boutons ( ) puis ( ). - Lorsque le nettoyage démarre, le robot aspirateur commence à se déplacer. ✽ Si vous appuyez sur le bouton ( ) sans sélectionner de mode de nettoyage, le nettoyage démarre en mode Auto. Arrêt - Pour arrêter, appuyez sur le bouton ( ) de la télécommande ou de l’unité principale. - Lorsque le nettoyage s’interrompt, le robot aspirateur s’arrête.

Utilisation des boutons de l’unité principale

24_ Fonctionnement de l’aspirateur

DJ68-00620D(SR8847-FR)-0.0.indd 24

Fonctionnement de l’aspirateur
