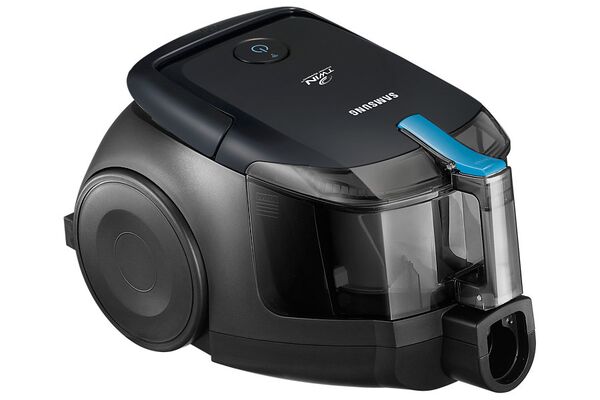

Mode d'emploi aspirateur Samsung VCDC08QH

Consignes de sécurité

• Avant d’utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure. • Les instructions d’utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

Symboles danger/attention utilisés

Indique un danger de mort ou de blessure grave. DANGER

Indique un risque de blessure ou de dégât matériel. ATTENTION

Autres symboles utilisés

Indique une action INTERDITE. Indique une action que vous devez effectuer. Indique que vous devez débrancher la fiche d'alimentation de la prise.

Remarques sur l’étiquette énergétique •

Les classes d’efficacité énergétique et de performance de nettoyage indiquées pour la moquette peuvent être atteintes avec la brosse 2 positions fournie. Lorsque le sol dur présente des joints et des raccords, utilisez la brosse « Sol dur Éco » fournie afin d’atteindre les classes d’efficacité énergétique et de performance de nettoyage indiquées pour les sols durs présentant des joints et des raccords. Les valeurs indiquées sur l’étiquette énergétique ont été calculées conformément au procédé de mesure prescrit (conformément à la norme EN60312 - 1).

Consignes de sécurité importantes

1. Lisez attentivement toutes les instructions. Avant d’allumer l’appareil, assurez-vous que la tension de votre alimentation électrique correspond à celle indiquée sur la plaque signalétique située sous l’aspirateur. 2. DANGER : N’utilisez pas l’aspirateur si le tapis ou le sol à nettoyer est mouillé. N’utilisez pas l’aspirateur pour aspirer de l’eau. 3. N’utilisez pas l’aspirateur sans le réservoir de poussière. Videz le réservoir de poussière avant qu’il ne soit entièrement plein afin de garantir des performances optimales. 4. Réglez la puissance de l’aspirateur sur zéro ou au minimum avant d’insérer la fiche dans la prise électrique. 5. N’utilisez pas l’aspirateur pour aspirer des allumettes, des cendres chaudes ou des mégots de cigarettes. Maintenez l’aspirateur à l’écart des cuisinières et autres sources de chaleur. La chaleur peut déformer et décolorer les parties en plastique de l’appareil. 6. Évitez d’aspirez des objets pointus ou tranchants car ils risqueraient d’endommager l’aspirateur. Ne marchez pas sur le tuyau. Ne posez pas d’objet lourd sur le tuyau. N’obstruez pas l’orifice d’aspiration ou de ventilation. 7. Actionnez le bouton de mise hors tension situé sur le corps de l’aspirateur avant de le débrancher de la prise électrique. Consignes de sécurité _03

Débranchez la fiche de la prise électrique avant de remplacer le sac ou de vider le réservoir de poussière. Afin d’éviter tout dommage, débranchez la prise en la tenant par la fiche, non en tirant sur le cordon. 8. Cet appareil n’est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité. 9. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance de l’appareil ne doivent pas être effectués par des enfants sans surveillance. 10. La fiche doit être débranchée de la prise avant toute opération de nettoyage ou de maintenance sur l’appareil. 11. L’utilisation d’une rallonge n’est pas recommandée. 12. Si l’aspirateur ne fonctionne pas correctement, éteignez-le et contactez un technicien de maintenance agréé. 13. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, un technicien de maintenance ou toute autre personne qualifiée afin d’éviter tout risque. 14. Ne portez pas l’aspirateur en le tenant par le tuyau. Utilisez la poignée de l’aspirateur. 15. Débranchez l’aspirateur lorsqu’il n’est pas utilisé. Actionnez le bouton de mise hors tension avant de débrancher l’appareil. 04_ Consignes de sécurité

Du filtre

Mise sous/hors tension Cordon d’alimentation Contrôle de la puissance

Utilisation des accessoires Entretien des brosses Vider le réservoir de poussière Quand nettoyer le groupe filtrant Nettoyage du groupe filtrant Nettoyage du filtre de sortie Remplacement des piles (en option)

Dépannage

assemblage de l’aspirateur OPTION

Les fonctions peuvent varier en fonction du modèle.

N’appuyez pas sur le bouton de la poignée du réservoir de poussière lorsque vous portez l’appareil.

Avant d’entreposer l’aspirateur, fixez la brosse sur sa position de rangement.

06_ assemblage de l’aspirateur

fonctionnement de l’aspirateur

Poignée

• Lorsque vous débranchez la fiche d’une prise électrique, tenez la fiche, non le cordon.

Type commande sur l’appareil / marche/arrêt

TUYAU Afin de réduire la puissance d’aspiration pour nettoyer des rideaux, des petits tapis et autres tissus délicats, faites coulisser la glissière d’aération jusqu’à faire apparaître entièrement l’ouverture.

Sur l’appareil uniquement)

MIN = Pour les surfaces délicates (ex. : rideaux). MAX = Pour les sols durs et les moquettes très sales.

Type commande sur la poignée

TUYAU MODE de l’aspirateur (MIN/MID,MAX)

Si vous appuyez plusieurs fois d’affilée sur le bouton MODE, les fonctions défilent dans l’ordre suivant : (ON) MIN → MID → MAX Commande sur la poignée L’aspirateur est commandé par signaux infrarouges.

entretien des outils et du filtre

Utilisation des accessoires

Réglez la longueur du tube télescopique en faisant glisser d’avant en arrière le bouton de contrôle de la longueur situé au centre du tube.

En cas d’obstruction, retirez le tube télescopique et réglez-le sur la longueur minimum. Cela permet d’éliminer plus facilement tout objet obstruant le tube.

Brosse dépoussiérante pour meubles, étagères, livres, etc.

Embout plat pour radiateurs, fentes, recoins, nettoyage entre des coussins.

entretien des outils et du filtre

Entretien des brosses

Brosse 2 positions (en option) • Réglez la manette d'aspiration en fonction de la • Retirez les saletés surface à nettoyer. entièrement si l'orifice d'aspiration est bouché.

Brosse spéciale poils d’animaux (en option)

Pour une meilleure aspiration des poils d’animaux et des fibres sur les moquettes.

Une aspiration fréquente des cheveux ou des poils d’animaux peut entraîner un ralentissement de la rotation en raison d’un enchevêtrement de ces éléments autour de la brosse. Dans ce cas, nettoyez la brosse avec précaution. 1. Poussez le bouton Open (Ouvrir) du cache d'écran transparent pour retirer le cache. 2. Enlevez la barre de brosse de l'écran transparent. 3. Retirez la poussière et les cheveux enroulés autour de la barre de la brosse à l’aide de ciseaux. 4. Retirez la poussière à l’intérieur du logement de la brosse à l’aide d’un chiffon sec ou d’un suceur plat. 5. Insérez la barre de brosse dans la courroie pivotante et effectuez le montage. 6. Retournez le cache d'écran transparent dans sa position pour l'assembler à nouveau. 10_ entretien

Brosse spéciale poils d’animaux (en option) 03 entretien

Pour une meilleure aspiration des poils d’animaux et des fibres sur les moquettes. Une aspiration fréquente des cheveux ou des poils d’animaux peut entraîner un ralentissement de la rotation en raison d’un enchevêtrement de ces éléments autour de la brosse. Dans ce cas, nettoyez la brosse avec précaution.

Brosse pour couverture (en option) Si la turbine est obstruée, la brosse ne tourne plus. Elle doit alors être débouchée comme suit. Permet d’aspirer les poils d’animaux et les fibres sur les tissus d’ameublement et le linge de lit. Retirez les saletés entièrement si l’orifice d’aspiration est bouché.

Placez le bouton de verrouillage sur « UNLOCK » et retirez les saletés.

Pour le remontage, alignez le capot à l’avant du corps principal et fermez. Une fois le capot fermé, assurezvous que le bouton de verrouillage est bien sur la position « LOCK ».

Utilisez cet accessoire uniquement pour le linge de lit. Prenez garde de ne pas endommager la brosse lorsque vous devez la déboucher.

entretien des outils et du filtre Mini turbo brosse (en option) - Remplacer la brosse rouleau 1.

Si vous constatez que la brosse est obstruée par des débris, dévissez les deux vis situées à l’arrière de la mini turbo brosse et retirer le cache pour éliminer les corps étrangers.

Inspectez l'état de la brosse rouleau. Remplacez la brosse rouleau lorsque les poils sont usés. Pour retirer la brosse rouleau, tirez-la vers le haut et sortez-la des logements d'extrémité dans le boîtier du suceur. Insérez les extrémités de la brosse rouleau dans les mêmes logements pour la replacer. Contrôlez l’état de la courroie pour vous assurer qu’elle est en bon état. Si celle-ci présente des fissures ou des cassures, remplacez-la en suivant la procédure décrite à la section Remplacer la courroie.

Utilisation de la puissance MAXI. Appuyez sur le bouton MAX (MAXI) pour utiliser l’aspirateur à sa puissance maximale.

- Remplacer la courroie 1.

Retirer la plaque inférieure. Reportez-vous à la figure dans les instructions Remplacer la brosse rouleau.

Enroulez l’une des extrémités de la courroie neuve autour de l’arbre de la poulie.

Enroulez l’autre extrémité autour de la zone prévue à cet effet de la brosse. Insérez la brosse rouleau dans les logements du boîtier du suceur. Reportez-vous à la figure dans les instructions Remplacer la brosse rouleau.

Remettez en place la mini turbo brosse en suivant la procédure décrite dans la section Remplacer la brosse rouleau.

entretien des outils et du filtre

Retirez le couvercle du

plein (repère atteint), ou lorsque poussière en appuyant réservoir. la puissance d'aspiration est sur le bouton. nettement réduite lors du nettoyage, videz le réservoir de poussière.

Videz la poussière dans 5. refermez le couvercle

la poubelle. du réservoir.

Avant réutilisation, poussez

le réservoir de poussière à l'intérieur du corps de l'aspirateur jusqu'à entendre un « clic ».

Videz dans un sac plastique (recommandé pour les personnes souffrant d’asthme ou d’allergie)

Vous pouvez rincer le réservoir de poussière à l’eau chaude.

Quand nettoyer le groupe filtrant

Si la puissance d’aspiration est nettement réduite lors du nettoyage, vérifiez le groupe filtrant comme indiqué ci-dessous.

Réglez la puissance de l’aspirateur sur « MAX ».

L’appareil

Si la puissance d’aspiration est nettement réduite lorsque la brosse est maintenue à 10 cm du sol, nettoyez-la.

Si la puissance d’aspiration est constamment réduite, nettoyez le groupe filtrant comme indiqué sur l’illustration suivante.

Retirez le réservoir de poussière et le groupe

2. Retirez l’éponge et le filtre du groupe filtrant.

3. Nettoyez l’éponge et le filtre du groupe filtrant à l’eau.

Remettez le groupe filtrant réassemblé dans le

Veillez à ce que le filtre soit totalement sec avant de le remettre dans l’aspirateur. Laissez-le sécher pendant 12 heures. entretien _15

entretien des outils et du filtre

Option - microfiltre

Appuyez sur la cadre fixé à l’arrière de l’appareil pour le retirer.

Retirez et remplacez le filtre de sortie bouché.

Des filtres de rechange sont disponibles auprès de votre distributeur Samsung local.

entretien des outils et du filtre

Remplacement des piles (en option)

1. Ne jamais ouvrir ni recharger les piles. 2. Ne jamais chauffer ni jeter les piles au feu. 3. Ne pas inverser les polarités (+) et (-).

Problème

• Vérifiez le câble, la fiche et la prise. • Laissez-le refroidir.

La puissance d'aspiration diminue progressivement.

• Vérifiez que rien n'obstrue l'appareil et débouchez-le si nécessaire.

Le cordon ne se rembobine pas entièrement.

• Tirez environ 2 à 3 m de cordon et appuyez sur le bouton de rembobinage.

L'aspirateur n'aspire plus.

• Vérifiez le tuyau et remplacez-le si nécessaire.

Aspiration faible ou de moins en moins puissante

• Vérifiez le filtre et si nécessaire, nettoyez-le comme indiqué dans les instructions. Si les filtres sont usés, remplacez-les par des neufs.

• Vérifiez les filtres et si nécessaire, nettoyez-les comme indiqué dans les instructions.

• Diminuez la puissance d'aspiration.

Cet aspirateur est conforme aux dispositions suivantes. Directive EMC : 2004/108/EEC Directives sur la sécurité basse tension : 2006/95/EC

Fiche produit [Français] Conformément aux Règlements de la Commission (UE) N° 665/2013 et N° 666/2013 A Fabricant

Samsung Electronics., Co. Ltd

VCDC08QV VCDC08QH VCDC08RH VCDC08SH VCDC12QH VCDC15QV VCDC15TH

d'efficacité C Classe énergétique

Consommation D annuelle d'énergie (kWh/an)

Classe de de E performance nettoyage sur moquettes

Classe de de F performance nettoyage sur sols durs

d'émission G Classe de poussière

Puissance d'entrée nominale (W)

1) Consommation électrique annuelle indicative (kWh par an), basée sur 50 tâches de nettoyage. La consommation électrique annuelle réelle dépendra de la manière dont l'appareil est utilisé. 2) Mesures de la consommation électrique et des performances avec les méthodes exposées dans les normes EN 60312-1 et EN 60704.
